3D Creation of Celing, Roof, Architectural plan, Structural plan, Sectional view, Elevation view and Camera specific view for a house plan using REVIT
1. AIM:- To create the first_floor ceiling using Revit Software.
Introduction:- Based on the project saved from Week 3, proceed from the First Floor Level. Model a Ceiling from the architecture tab above the walls at the first-floor level
Procedure:-
- GO TO ARCHITECTURE TAB > SELECT CEILING COMMAND> SELECT SKETCH CEILING OPTION> GO TO PICK LINES > SELECT OUTSIDE LINES OF WALL> PRESS OK
- SELECT CEILING PROPERTY > ADJUST HEIGHT OF THE CEILING IS 12'> PRESS APPLY

2. AIM:- TO CREATE THE ROOF OF THE HOUSE USING REVIT SOFTWARE.
INTRODUCTION:- Model a roof above the ceiling by selecting the footprints of the ceiling. Using the adjustment toolbars appearing on-screen adjust the roof slope to 10 degrees
PROCEDURE:-
- GO TO ARCHITECTURAL TAB> SELECT ROOF COMMAND> SELECT PICK WALL OPTION> SELECT WALLS > SLOPE 10"/12"> PRESS OK
- SELECT MATERIAL AS BASIC ROOF GENERIC 9"> PRESS APPLY

3. AIM:- TO CREATE THE ARCHITECTURAL PLAN AND STRUCTURAL PLAN USING REVIT SOFTWARE.
INTRODUCTION:- Using the file saved from weeks 2 to 4, create plan views for ground floor level and first-floor level including all the walls, floors, and components. Separate them to
architecture and structural plans
a. Architecture plan must have walls, floors, and all the components placed within the building
b. Structure plan must have details of only walls, floors, and columns
PROCEDURE:-
B. STRUCTURAL PLAN

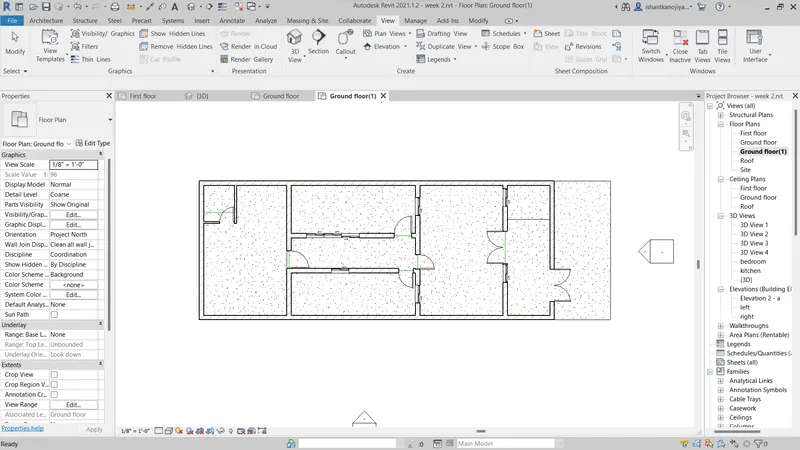

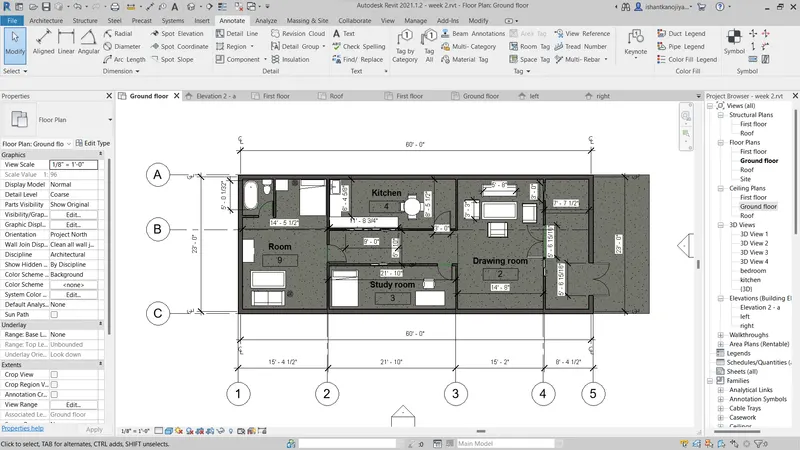

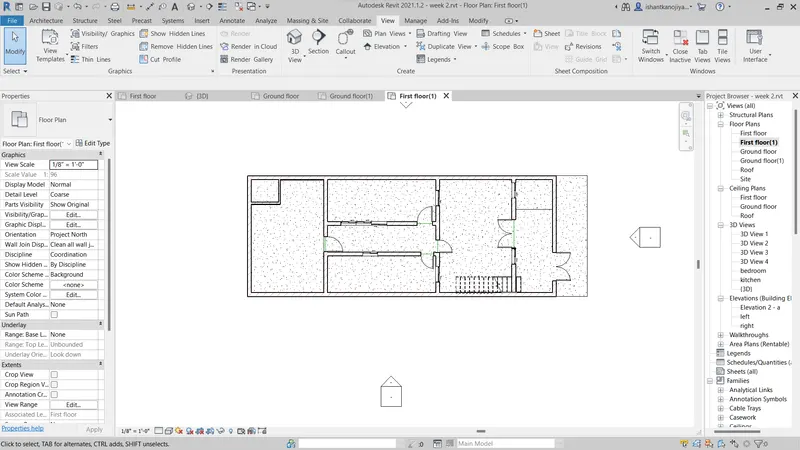

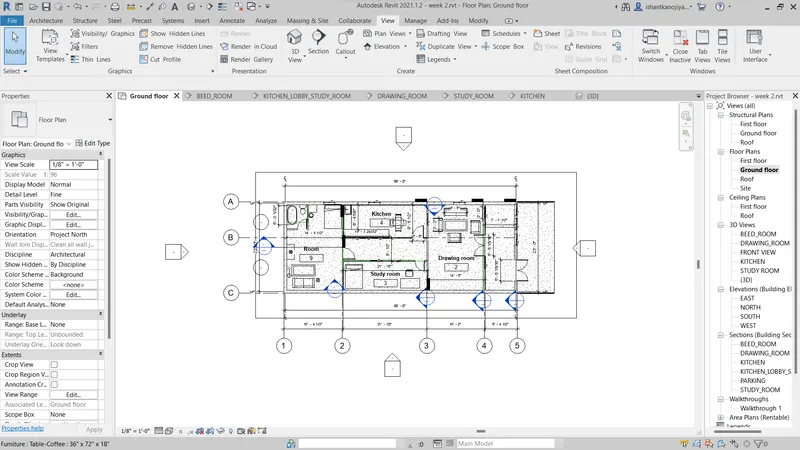

- GO TO VIEW TAB > SELECT PLAN VIEW> SELECT GROUND FLOOR> CREATE THE DUPLICATED PLAN> GROUND FLOOR PLAN (1) > PRESS OK

- FIRST FLOOR

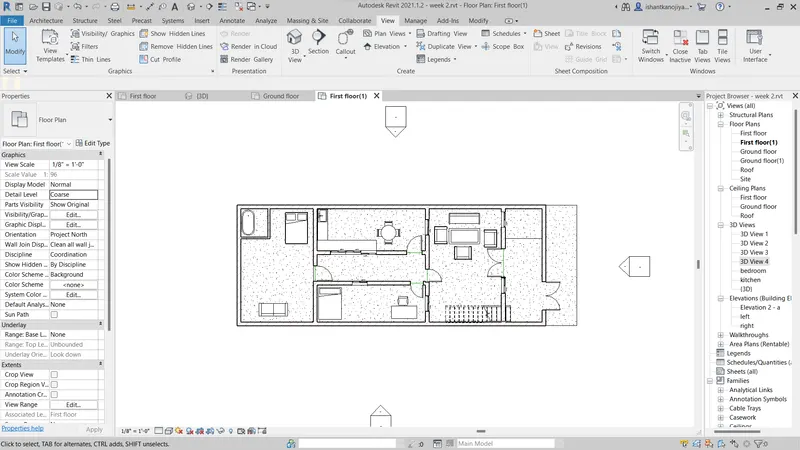

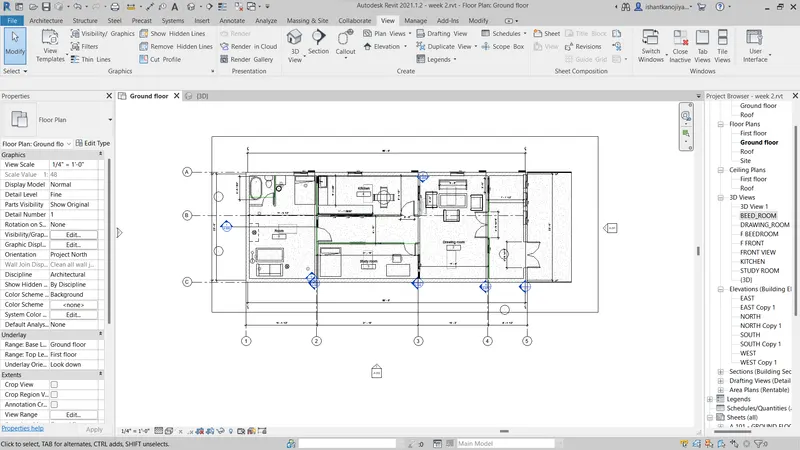

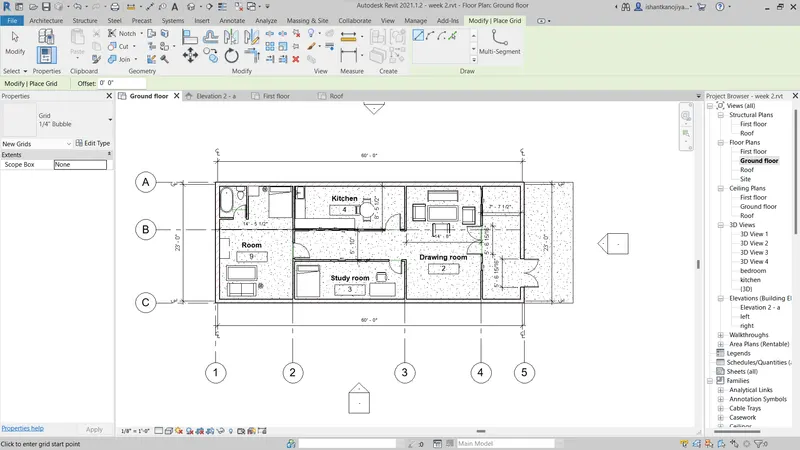

A. ARCHITECTURAL PLAN:-
- FIRST FLOOR

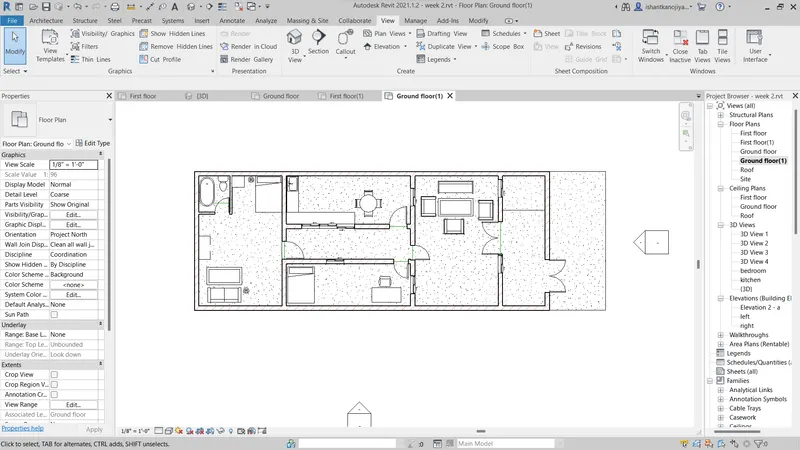

- GROUND FLOOR

4. AIM:- TO SPECIFY THE DIMENSION OF ALL COMPONENTS USING REVIT.
INTRODUCTION:- Using annotate toolbar add dimensions to all the walls and floors with reference to the longitudinal and transverse grids created in the project file
a. The architecture plan dimensions include details on where the components are placed within the buildings with relation to grids. Overall dimensions are sufficient for architecture plans
b. The Structure plan dimensions must include details on the position of all the walls and interior walls with reference to grids. Locate all the framing components of the building with reference to a fixed point using Structural plans.
PROCEDURE:-
- GO TO ANNOTATE TOOLBAR > SELECT LINEAR TOOL> SELECT TWO-POINT OR TWO WALL> SPECIFY TEXT AS PER CONVENIENCE> PRESS OK
- A:-
SAME AS FIRST_FLOOR - B:-
SAME AS FIRST_FLOOR
5. AIM:- TO CREATE THE SHEET TEMPLATE USING REVIT.
INTRODUCTION:- Create a sheet template from the view tab and adjust the parameters on the sheet to add appropriate views.
PROCEDURE:-
- GO TO VIEW TOOLBAR> SELECT SHEET OPTION> SELECT SHEET SIZE> EDIT SHEET AS PER YOUR REQUIREMENT
- SELECT VIEWS AND DRAG THE CURSOR INTO THE SHEET> ADJUST THE SIZE OF THE VIEW

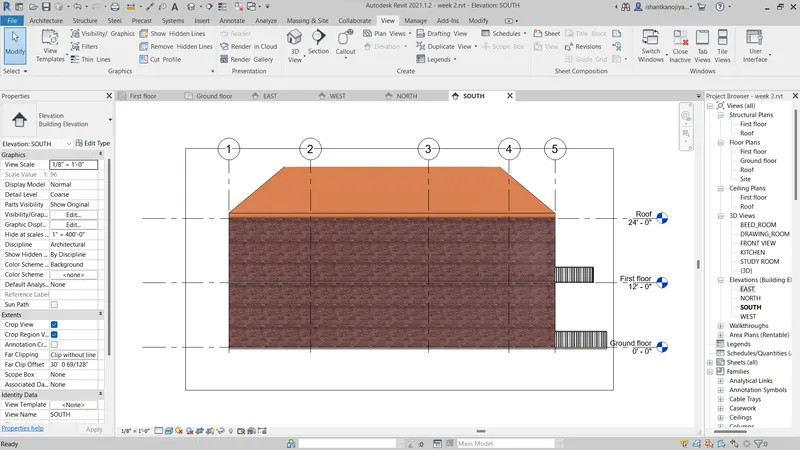

6. AIM:- TO CREATE THE ELEVATION VIEWS USING REVIT SOFTWARE.
INTRODUCTION:- Using the elevation tab create the elevation views, looking at your building from East, North, South, and West.
PROCEDURE:-

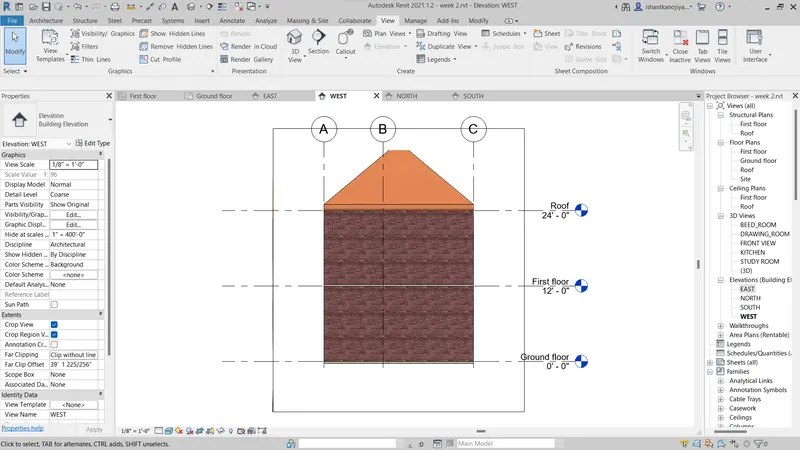

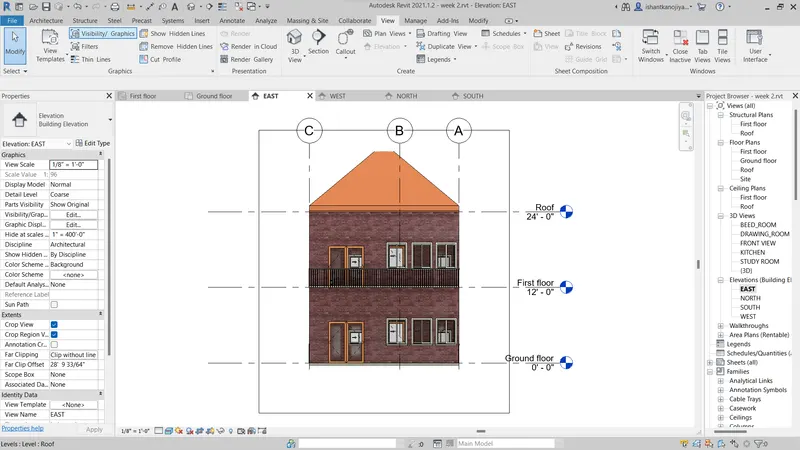

- GO TO VIEW PLAN VIEW >THEN GO TO VIEW TOOLBAR> SELECT ELEVATION COMMAND> SPECIFY LOCATION(EAST, WEST, NORTH, SOUTH)> PRESS OK
- EDIT NAME ELEVATION_1 TO EAST, ELEVATION_2 TO WEST, ELEVATION_3 TO NORTH, ELEVATION_4 TO SOUTH.
- EAST

- WEST

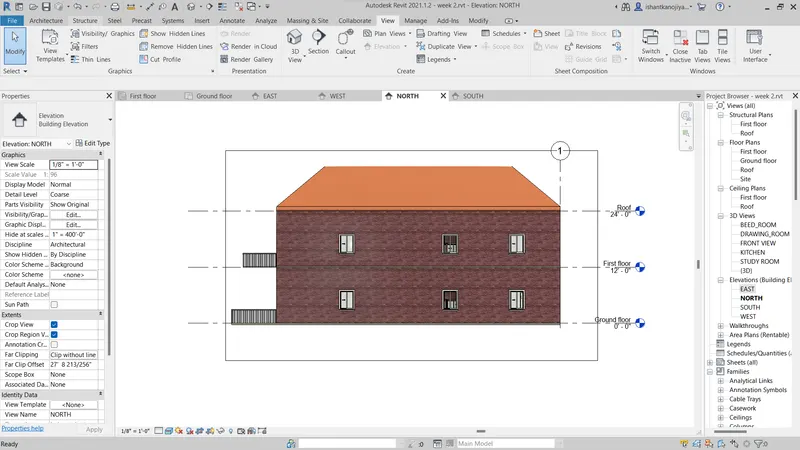

- NORTH

- SOUTH

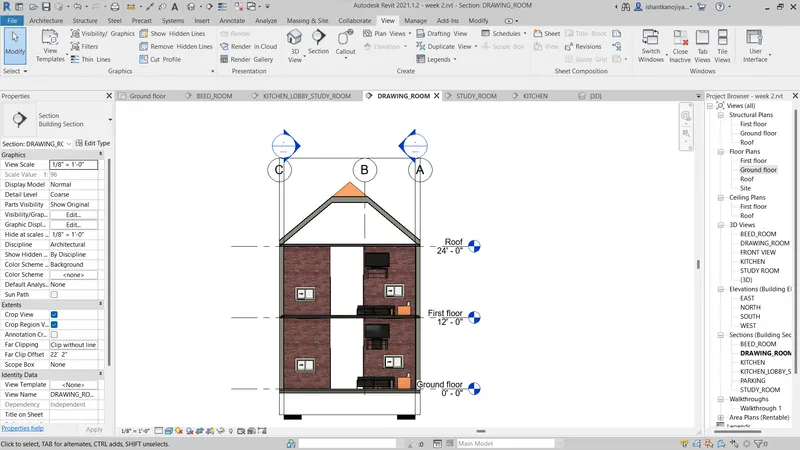

7. AIM:- TO CREATE THE SECTION VIEWS OF EACH ROOM USING REVIT SOFTWARE.
INTRODUCTION:- Produce section cut through each room either cutting across longitudinally or in a transverse direction.
PROCEDURE:-

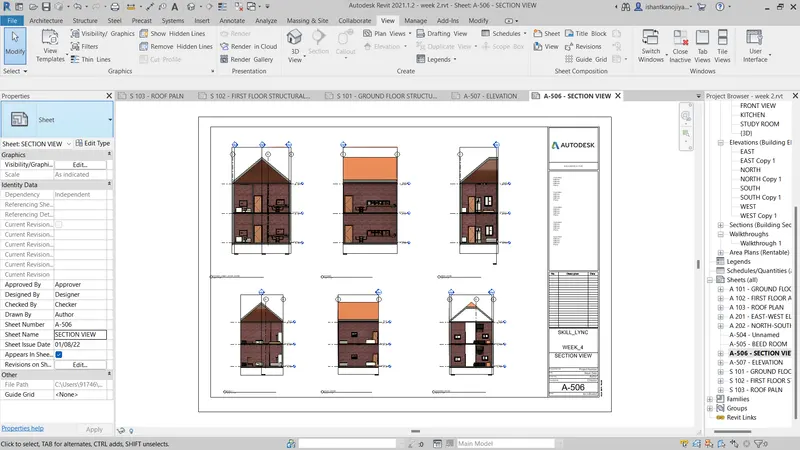

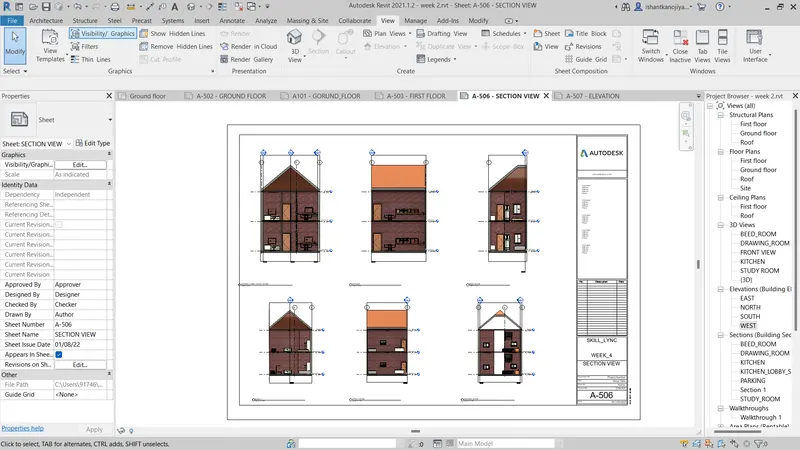

- GO TO VIEW TOOLBAR> SELECT SECTION VIEW> SPECIFY THE LOCATION> ADJUST THE SIZE OF VIEW> EDIT NAME SECTION VIEW TO ROOMS> PRESS OK
- SELECT REALISTIC VIEW
- THEN GO TO PROJECT BROWSER >THEN SELECT SECTION >SELECT VIEWS

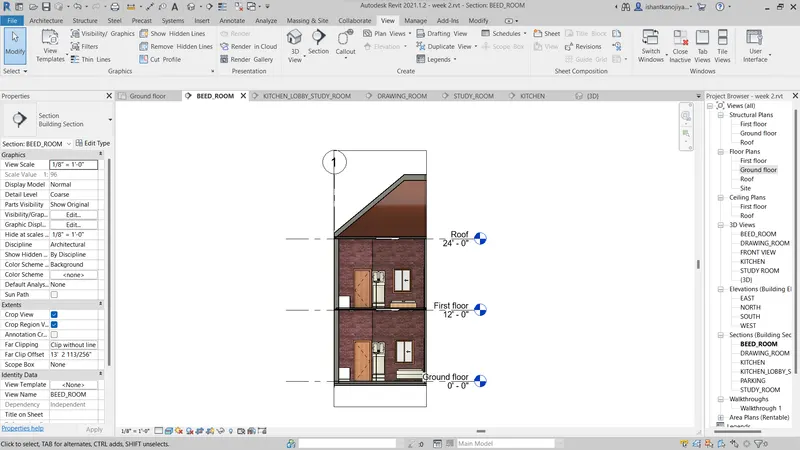

- BEED_ROOM

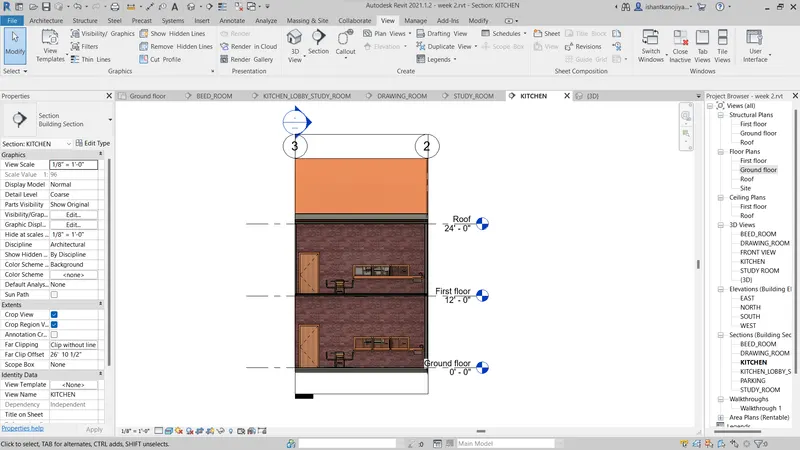

- KITCHEN

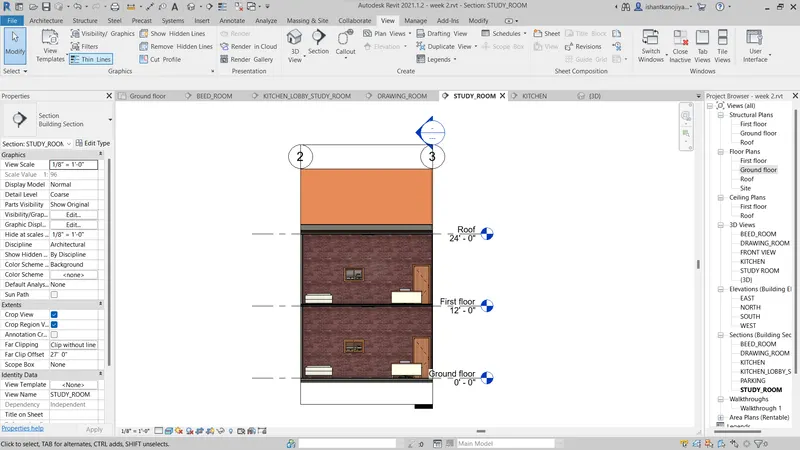

- STUDY_ROOM

- DRAWING_ROOM

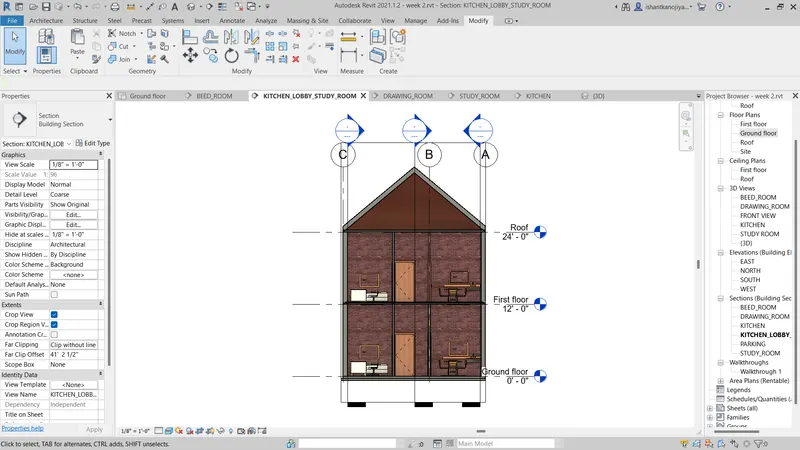

- KITCHEN_LOBBY_STUDYROOM

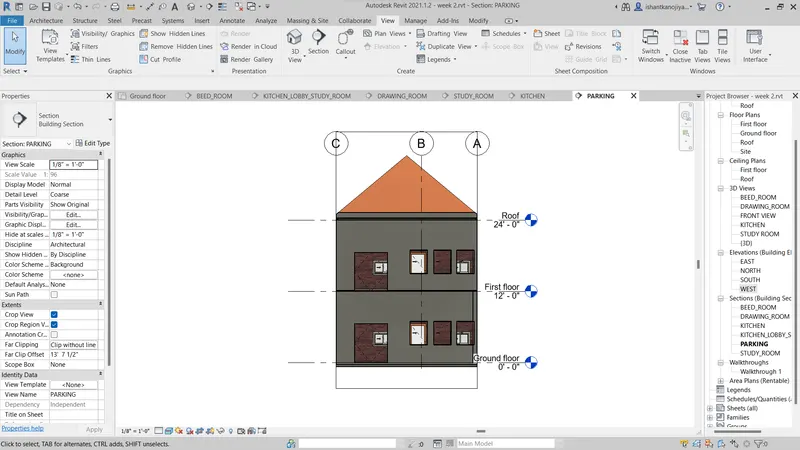

- PARKING

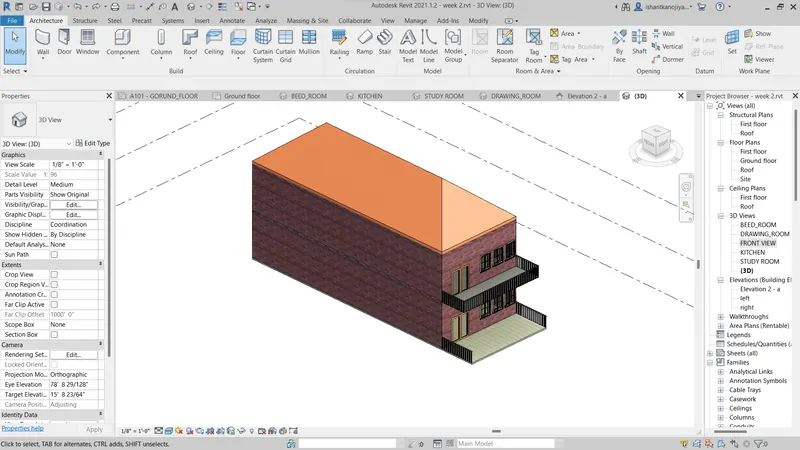

8. AIM:- TO CREATE THE DIFFERENT VIEWS USING SHEET ON REVIT SOFTWARE.
INTRODUCTION:- Classify the views, Plan Views, Section Views, and Elevation views to either Design or Documentation category using Properties browser.
PROCEDURE:-
- GO TO VIEW TOOLBAR> SELECT SHEET > SELECT VIEW AND SPECIFY LOACTIONAND> RESIZE THE VIEW BOX AS PER YOUR CONVENIENCE.
- PLAN VIEW

- ELEVATION VIEW

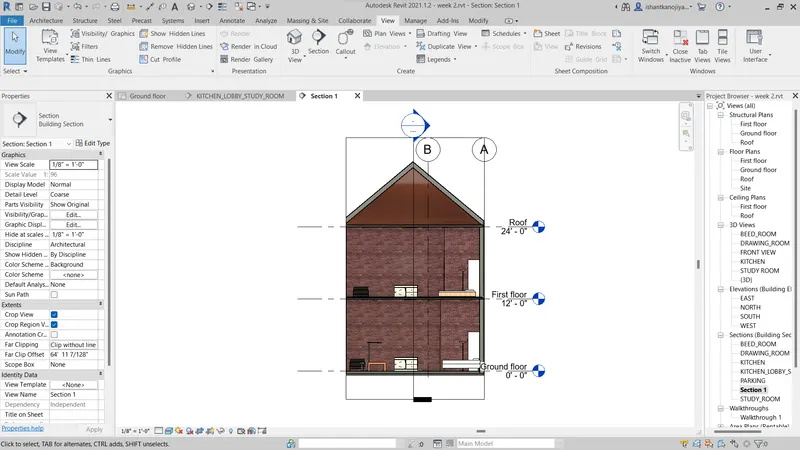

- SECTION VIEW

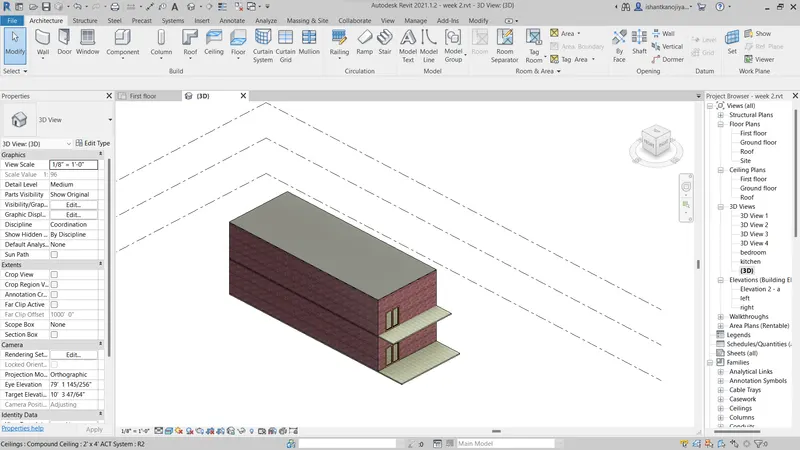

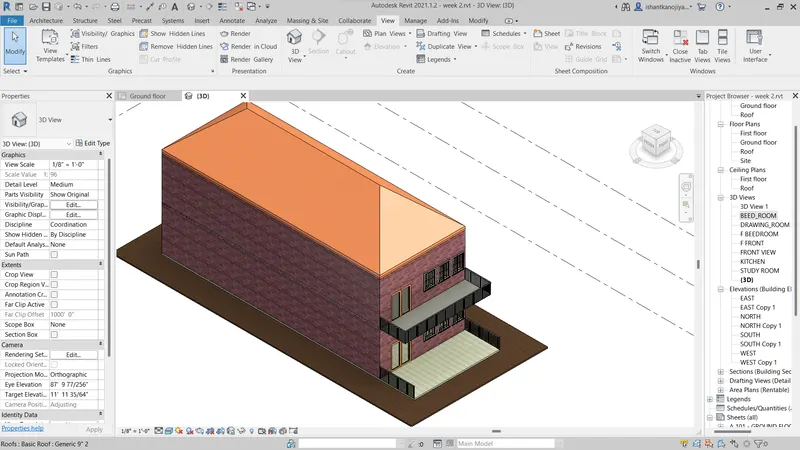

- 3D VIEWS

RESULT:-

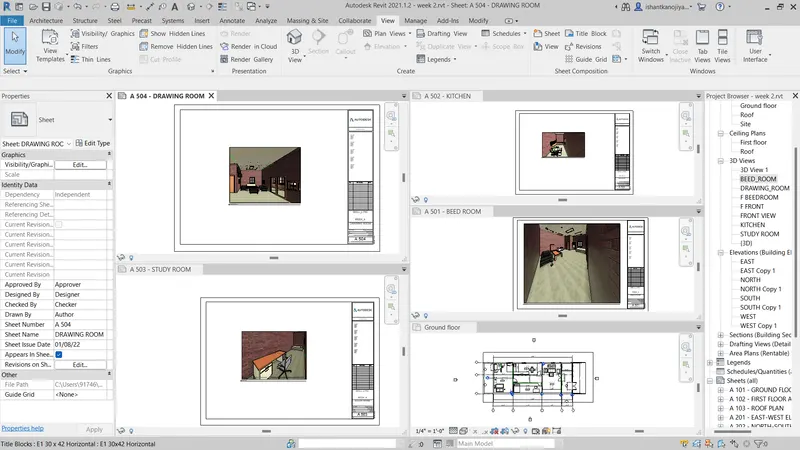

9. AIM:- TO CREATE MULTIPLY SHEETS USING REVIT SOFTWARE.
INTRODUCTION:- Using the sheet template produced create multiple sheets as follows
a. A 101- Ground Floor Architecture Plan
b. A 102- First Floor Architecture Plan
c. A 103- Roof Plan
d. S 101- Ground Floor Structural Plan
e. S 102- First Floor Structural Plan
f. S 103- Roof Framing Plan
g. A-201- North-South Elevations
h. A-202- East-West Elevations
Add additional sheets based on the sections created in your Revit file
PROCEDURE:-

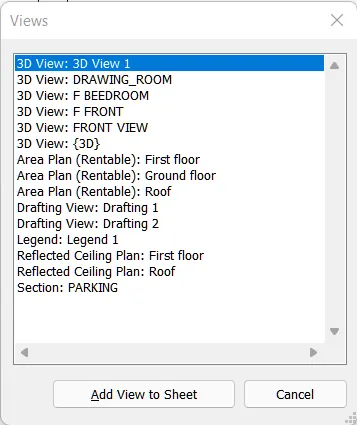

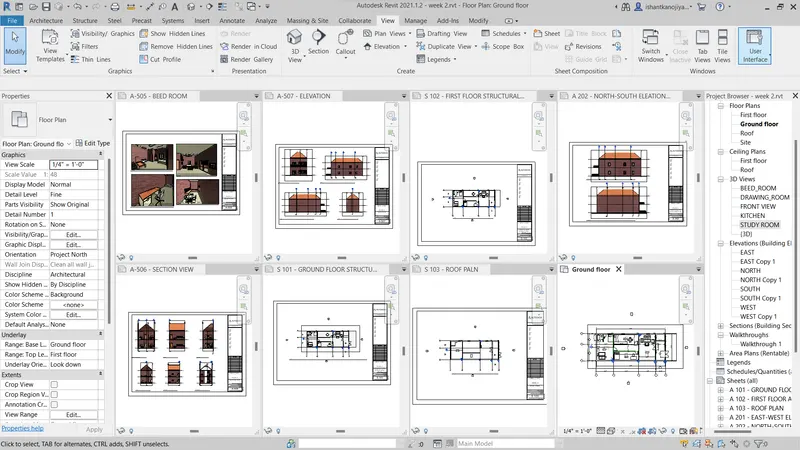

- GO TO VIEW TOOLBAR> SELECT SHEET> SELECT SHEET SIZE> EDIT NAMES> EDIT NUMBER> GO TO VIEW AND SELECT VIEWS> PLACE INTO SHEET USING CURSOR
- ADJUST THE VIEW SIZE AS PER CONVENIENCE.

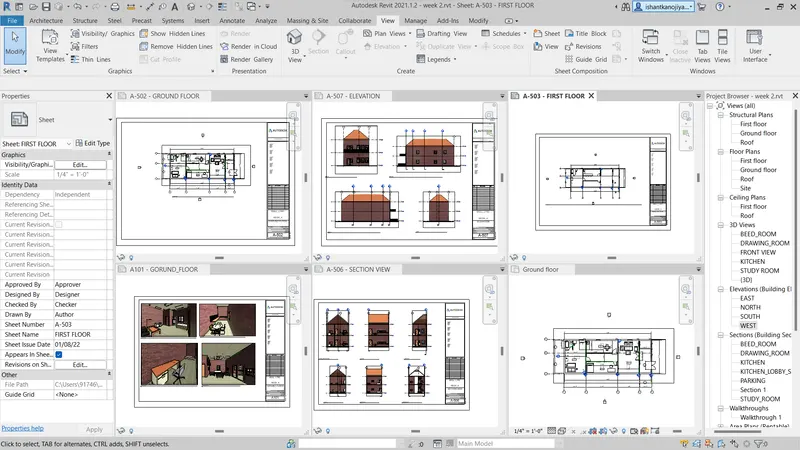

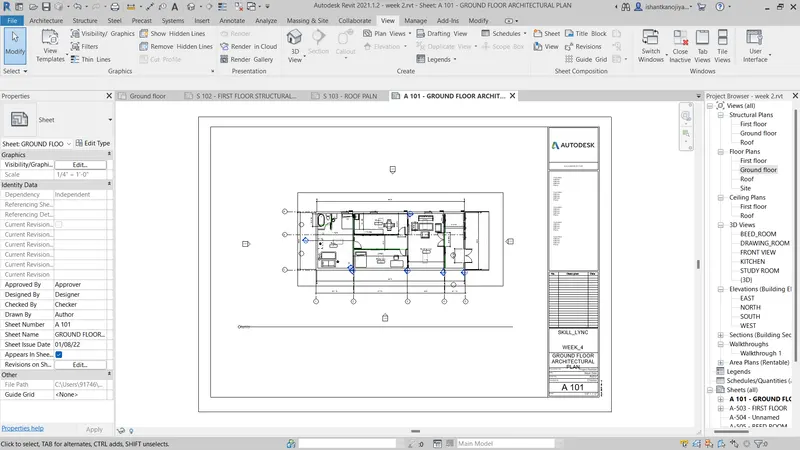

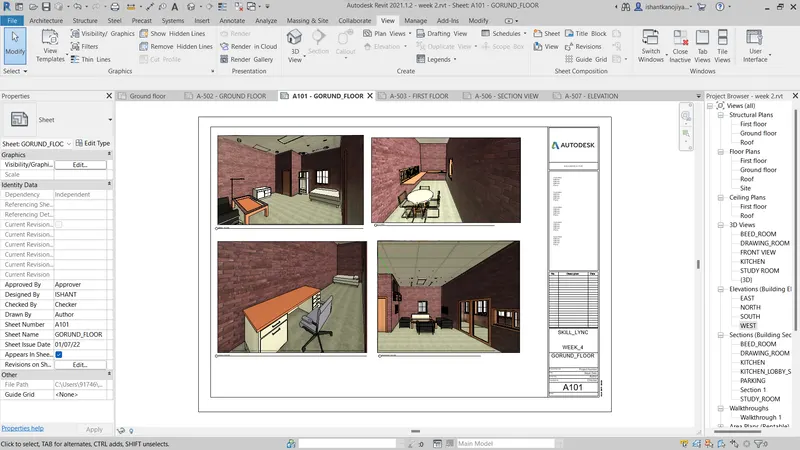

- A 101- GROUND FLOOR ARCHITECTURAL PLAN

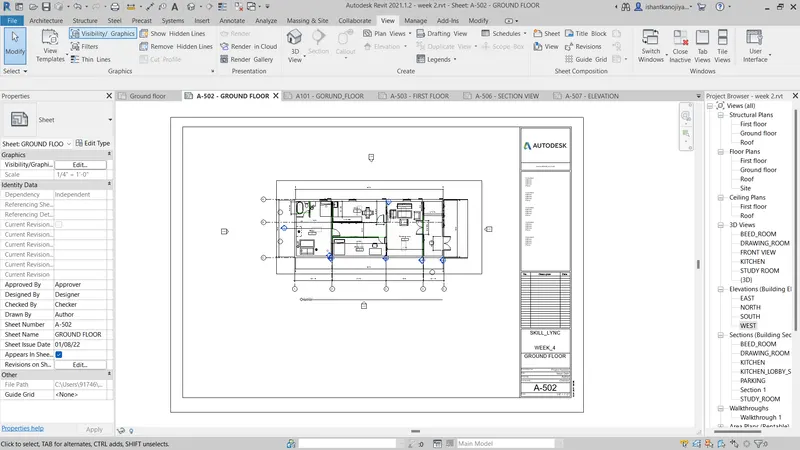

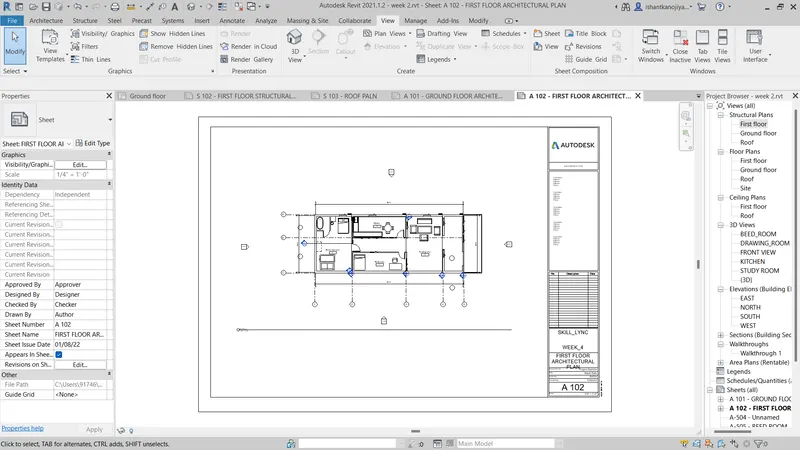

- A 102- FIRST FLOOR ARCHITECTURAL PLAN

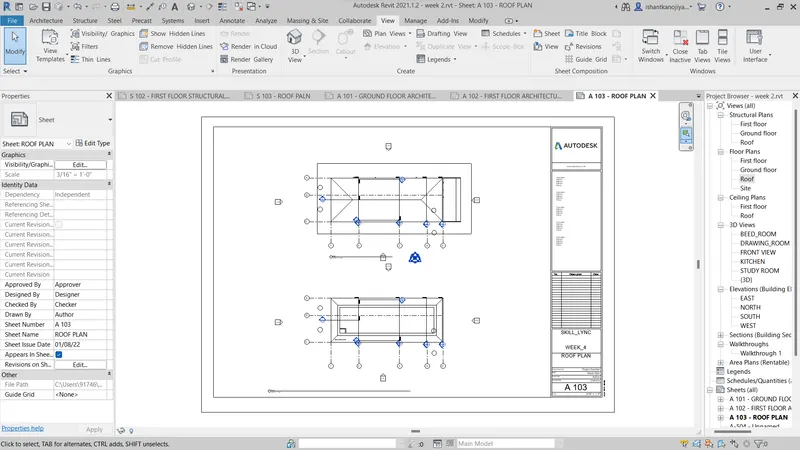

- A 103- Roof Plan

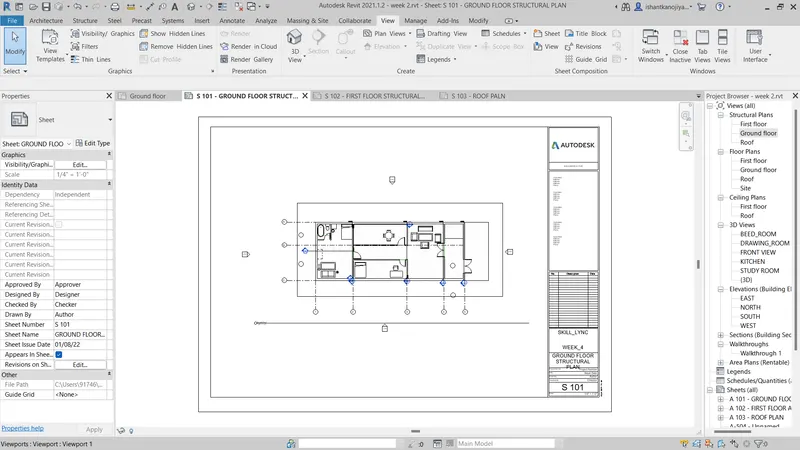

- S 101 GROUND FLOOR STRUCTURAL PLAN

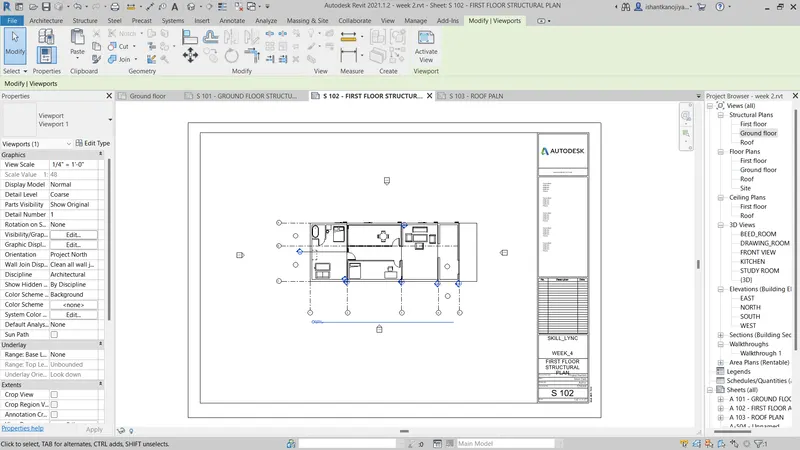

- S 102 FIRST FLOOR STRUCTURAL PLAN

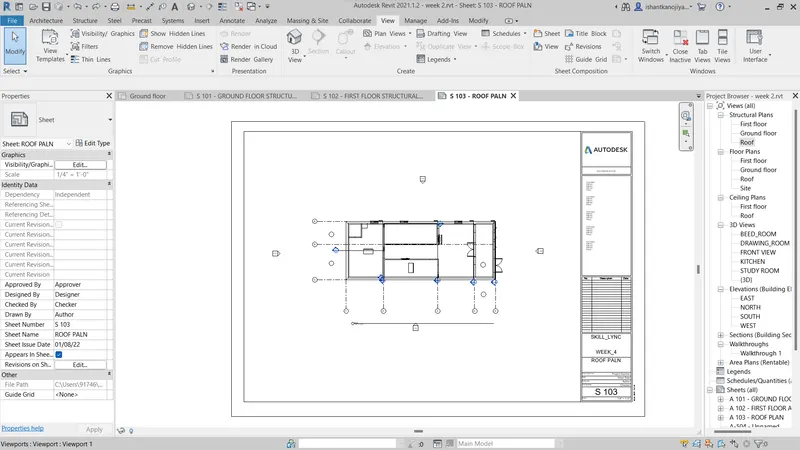

- S 103 ROOF FRAMING PLAN

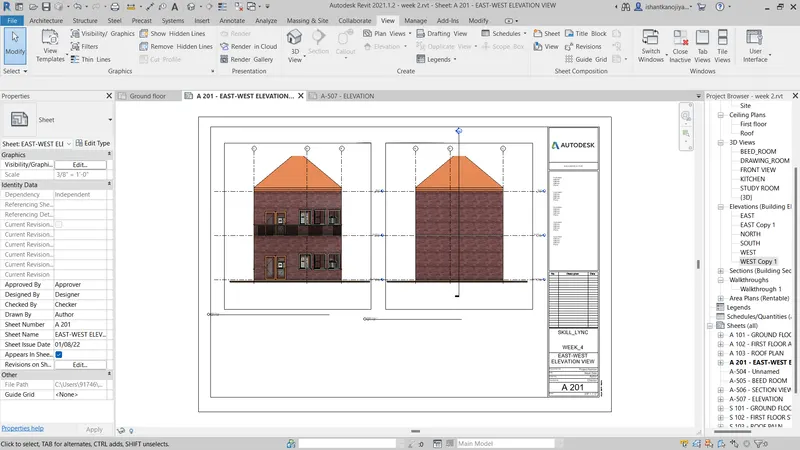

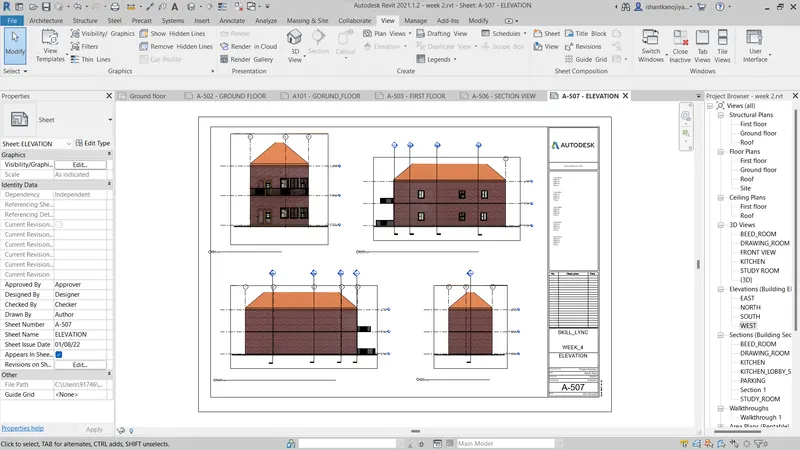

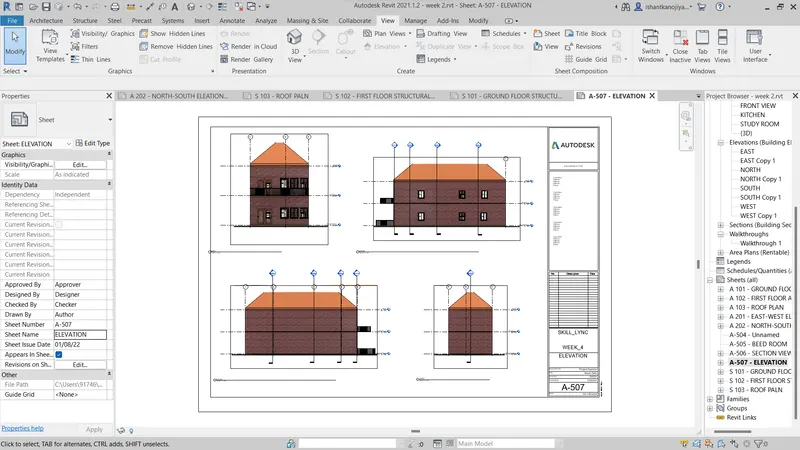

- A 201 EAST-WEST ELEVATION PLAN

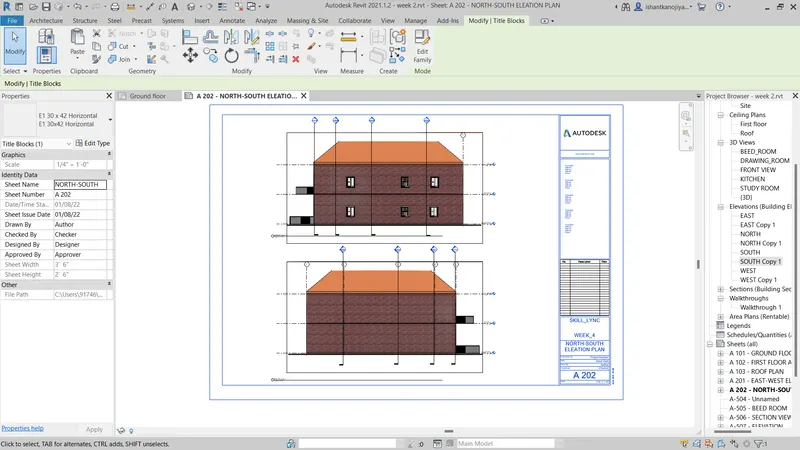

- A 202 NORTH-SOUTH ELEVATION PLAN




RESULT:-

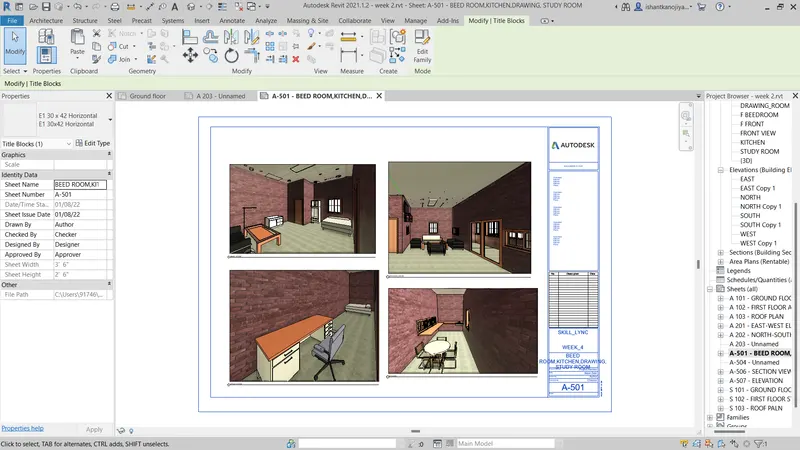

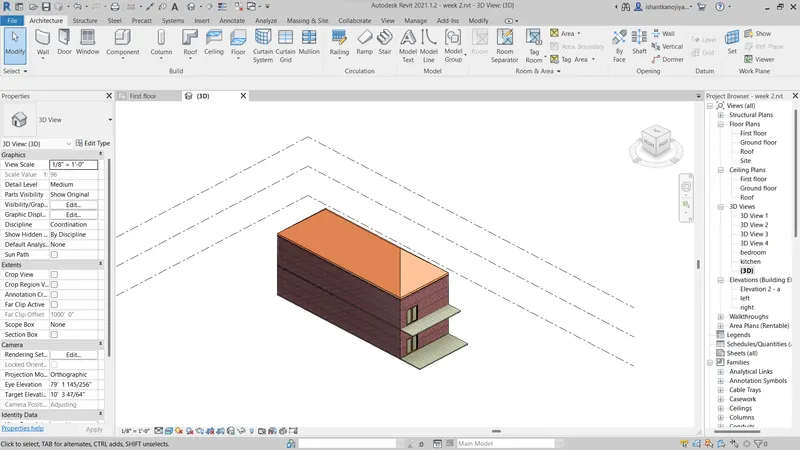

10. AIM:- TO CREATE 3D VIEWS OF EACH ROOM AND CREATE SHHET USING REVIT SOFTWARE.
INTRODUCTION:- Create a camera-specific view or a 3D view in each room ( living, dining, bedroom). Based on the views create a new set of sheets starting A-501 (you can add as many sheets after, 502, 503.. n)to place the 3D view images. Produce the sheets as a part of project drafting.
PROCEDURE:-
- GO TO VIEW TOOLBAR> SELECT SHEET OPTION> SELECT SIZE OF SHEET> SELECT VIEW AND SPECIFY LOCATION> ADJUST SIZE OF VIEW
- EDIT NAME OR NUMBER OF SHEET AS A 501, 3DVIEW OF BEED ROOM ETC.

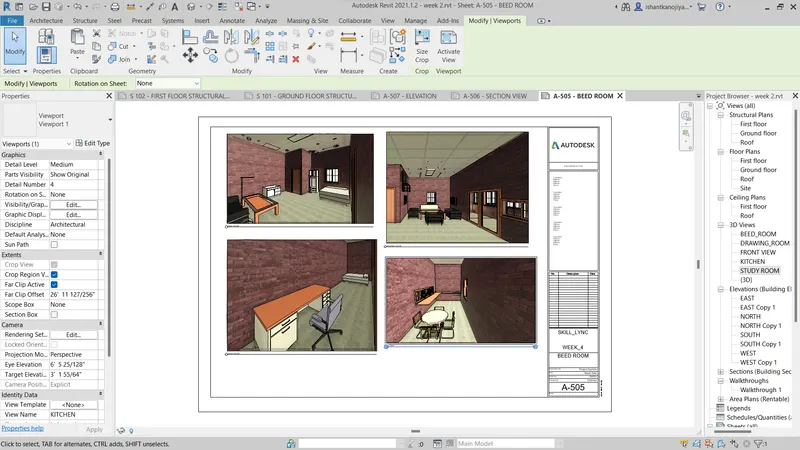

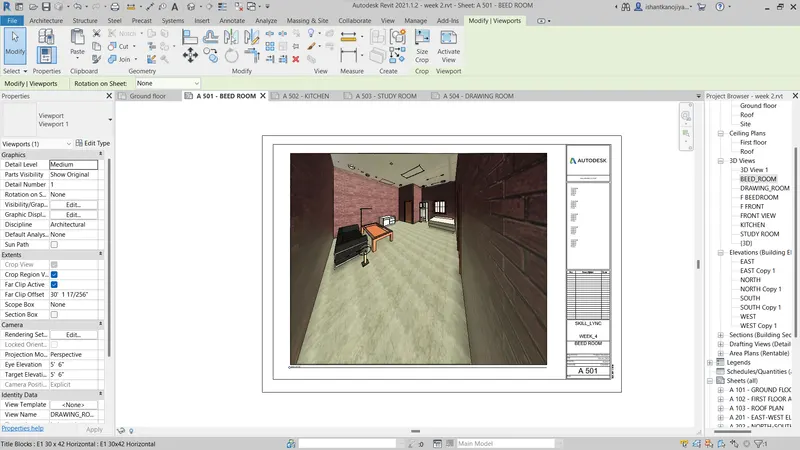

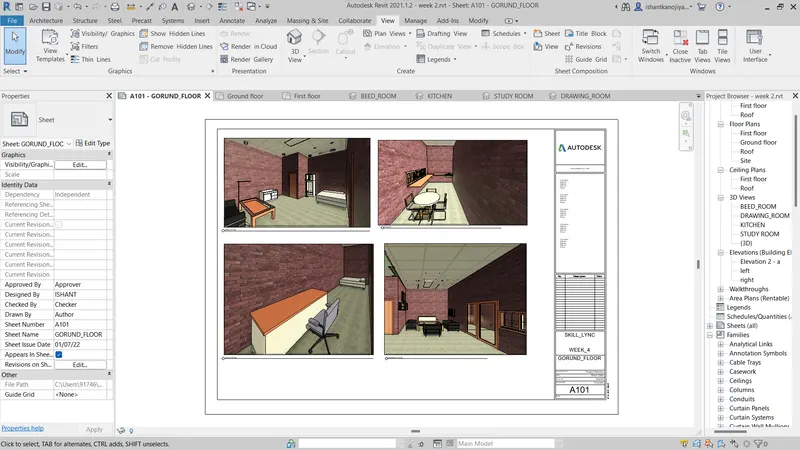

- BEED ROOM

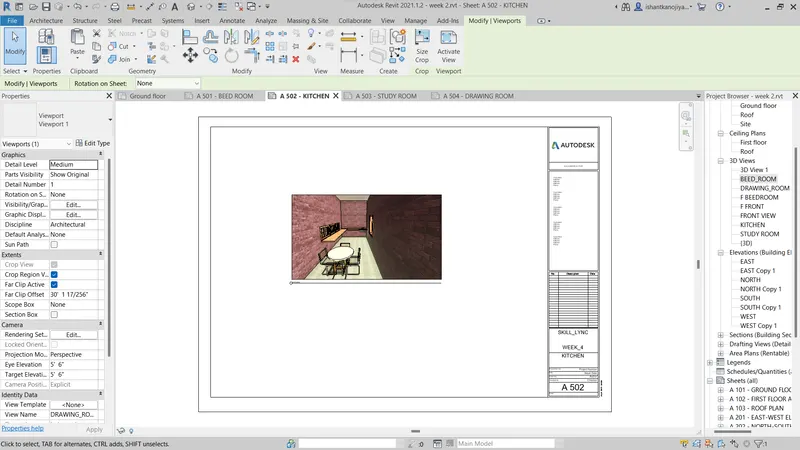

- KITCHEN

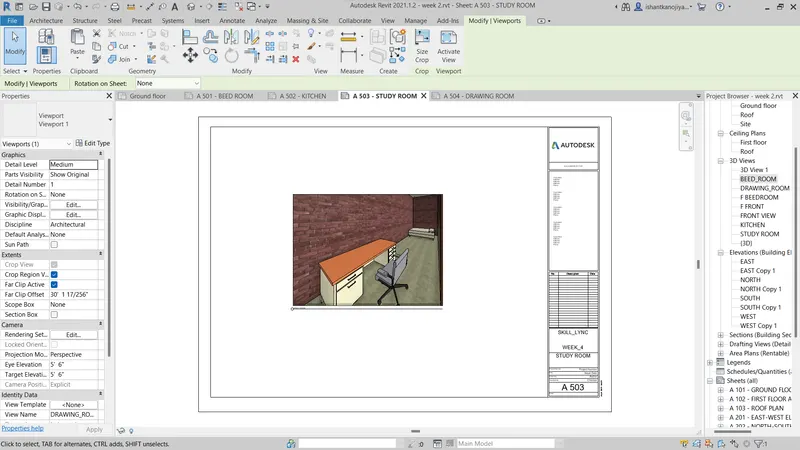

- STUDY ROOM

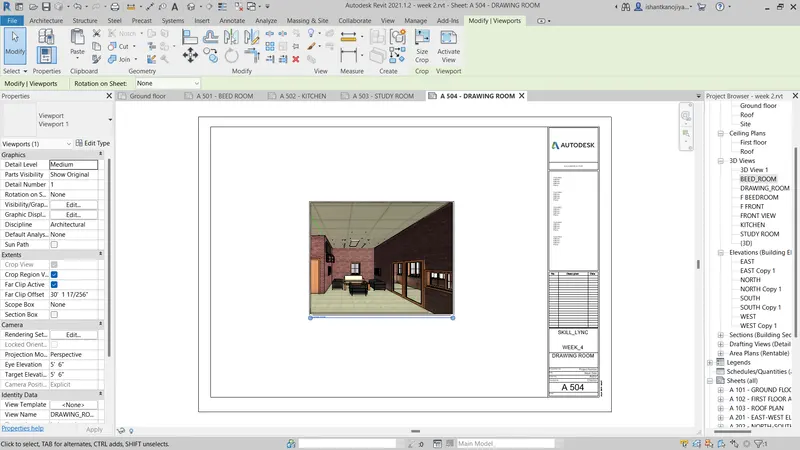

- DRAWING ROOM

RESULT
