Creation of geometries by Coordinate system methods using AutoCad
AIM:- To create the geometries by using the coordinate system method
TOOLS REQUIRED:- AutoCAD 2022 and line command
PROCEDURE:-

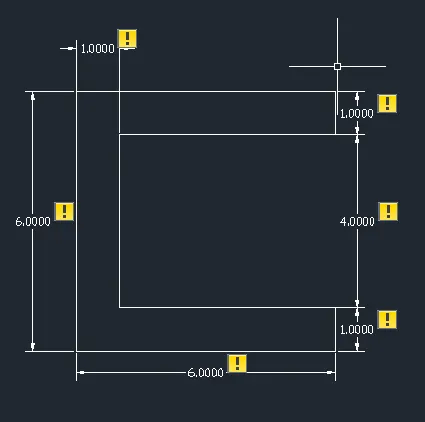

a) Command:- Line or L
Specify first point:- 2,1
Specify next point:-@6,0
Specify next point:-@0,1
Specify next point:-@-5,0
Specify next point:- @0,4
Specify next point:- @5,0
Specify next point:-@0,1
Specify next point:- @-6,0
Specify next point(close/undo):- close

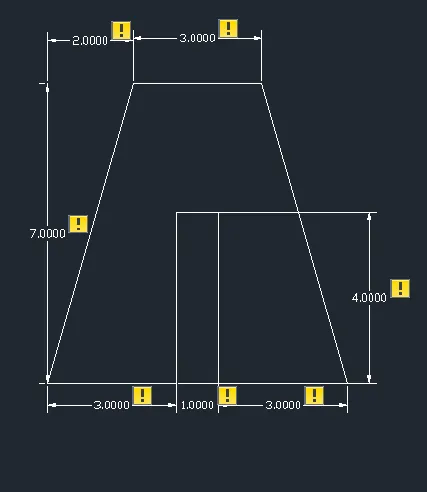

b) Command:- Line
Specify first point:- @3,0
Specify next point:- @0,4
Specify next point:- @1,0
Specify next point:- @0,-4
Specify next point:- @3,0
Specify next point:- @-2,7
Specify next point:- @-3,0
Specify next point (close/undo):- close

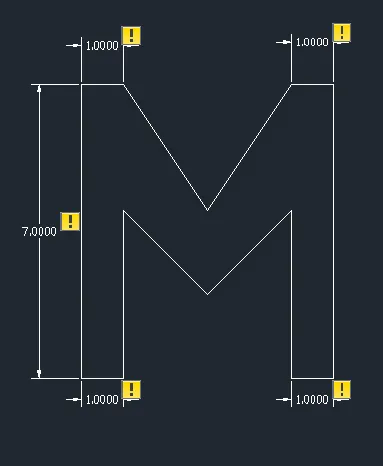

c) Command:- Line
Specify first point:-2,1
Specify next point:-@1,0
Specify next point:-@0,4
Specify next point:-@2,-2
Specify next point:-@2,2
Specify next point:-@0,-4
Specify next point:-@1,0
Specify next point:- @0,7
Specify next point:-@-1,0
Specify next point:-@-2,-3
Specify next point:-@-2,3
Specify next point:-@-1,0
Specify next point (close/undo):- Close

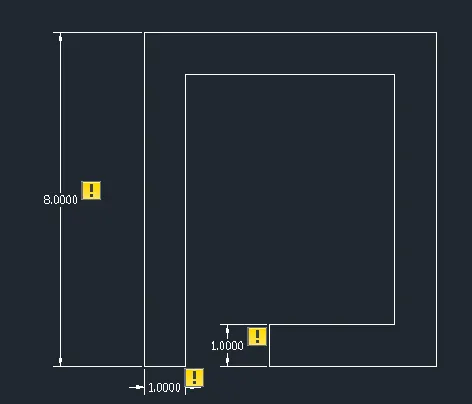

d) Command:- Line
Specify first point:- 2,1
Specify next point:-@1,0
Specify next point:-@0,7
Specify next point:-@5,0
Specify next point:-@0,-6
Specify next point:-@-3,0
Specify next point:-@0,-1
Specify next point:-@4,0
Specify next point:-@0,8
Specify next point:-@-7,0
Specify next point (close/undo):- Close

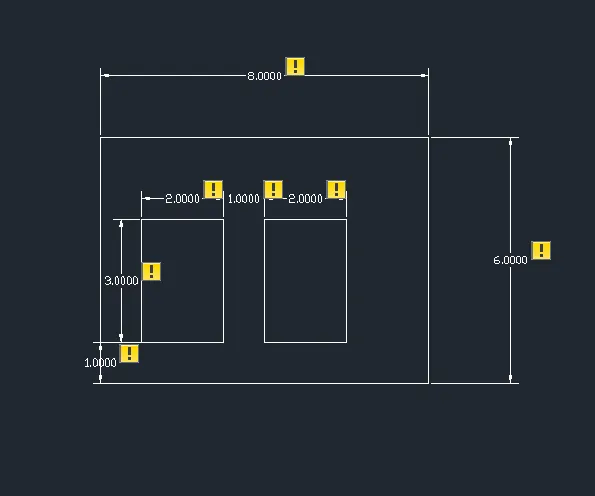

e) Command:-Line
Specify first point:-2,1
Specify next point:-@8,0
Specify next point:-@0,6
Specify next point:-@-8,0
Specify next point (close/undo):- Close
Specify next point:-@1,1
Specify next point:-@2,0
Specify next point:-@0,3
Specify next point:-@-2,0
Specify next point:-@4,1
Specify next point:-@2,0
Specify next point:-@0,3
Specify next point:-@-2,0

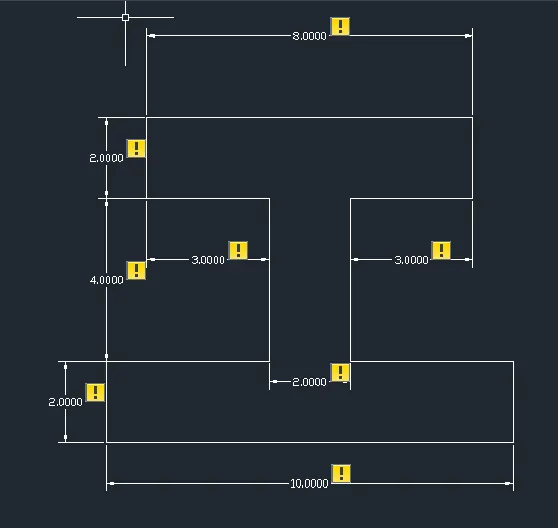

f) Command:-Line
Specify first point:-0,0
Specify next point:-@10,0
Specify next point:-@-4,0
Specify next point:-@0,4
Specify next point:-@3,0
Specify next point:-@0,2
Specify next point:-@-8,0
Specify next point:-@0,-2
Specify next point:-@3,0
Specify next point:-@0,-4
Specify next point:-@-4,0
Specify next point:-@0,-2
g) Command:-Line
Specify first point:-1,1
Specify next point:-@5,0
Specify next point:-@0,2
Specify next point:-@-3,0
Specify next point:-@0,-1
Specify next point:-@-1,0
Specify next point:-@0,2
Specify next point:-@3,0
Specify next point:-@0,2
Specify next point:-@-4,2
Specify next point:-@0,-7

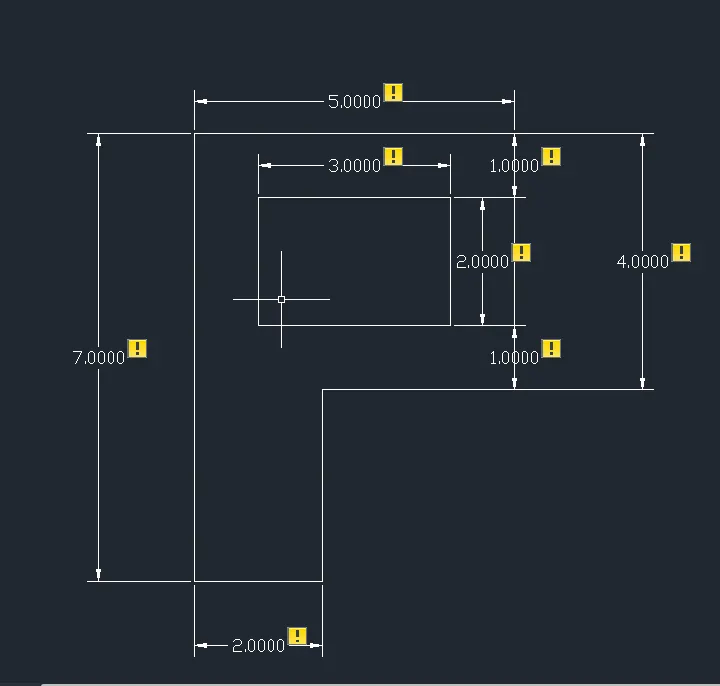

h) Command:-Line
Specify first point:-1,1
Specify next point:-@2,0
Specify next point:-@0,3
Specify next point:-@3,0
Specify next point:-@0,4
Specify next point:-@-5,0
Specify next point:-@0,-7
Specify next point:-@-2,5
Specify next point:-@3,0
Specify next point:-@0,2
Specify next point:-@-3,0
i) Command:-Line
Specify first point:-0,0
Specify next point:-@10,0
Specify next point:-@0,1
Specify next point:-@-2,0
Specify next point:-@0,4
Specify next point:-@2,0
Specify next point:-@0,1
Specify next point:-@0,1
Specify next point:-@2,0
Specify next point:-@0,5
Specify next point:-@-2,0
Orthogonality off
Specify next point:[email protected]<50.764
Specify next point:[email protected]<50.764
Command:-Circle
Specify center point of circle:-5,4
Specify radius of circle:-2
j) Command:-Line
Specify first point of line:-1,1
Specify next point:-@0,4
Specify next point:-@5<45
Specify next point:-@1,0
Specify next point:-@0,1
Specify next point:[email protected],0
Specify next point:-@1,0
Specify next point:-@0,3.5
Specify next point:-@5<45

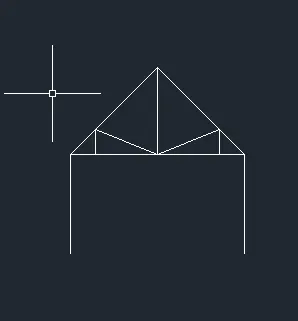

k) Command:-Line
Specify first point:-1,1
Specify next point:-@2,0
Specify next point:-@0,0.667
Command:-Escape
Command:-Line
Specify first point:-@2,0
Specify next point:-@0,1.333
Command:-Escape
Command:-Line
Specify first point:-@2,0
Specify next point:-@0,2
RESULT:-
a)
b)
c)
d)
e)
f)

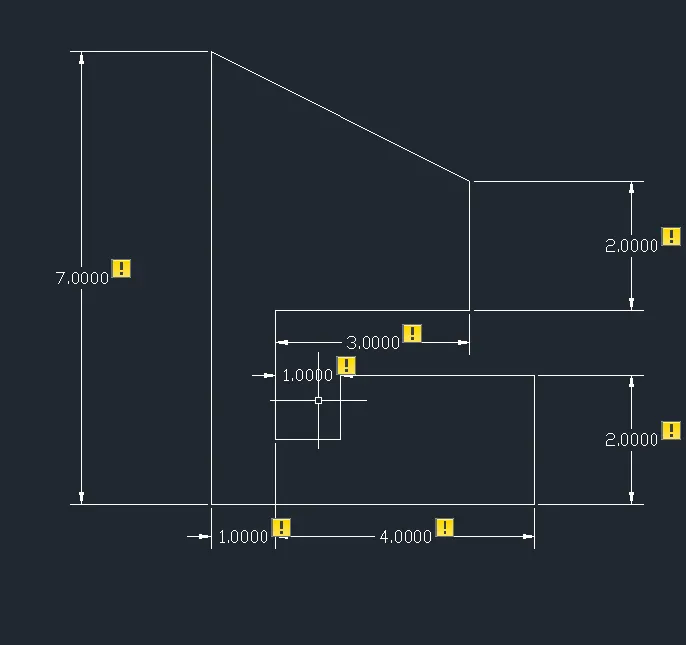

g)
h)

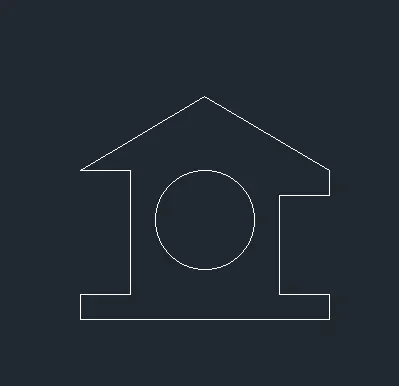

i)
j)

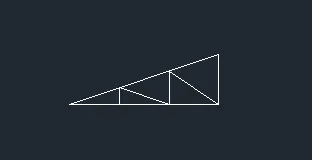

k)
