Week 10 - Challenge 3 - Door Trim Lower with Engineering Features

WEEK 10 CHELLANGE 3 ( DOOR TRIM LOWER WITH ENGINEERING FEATURES)

TOOLING AXIS CREATION:

  • CREATED POINT ON SURFACE
  • CREATEDTOOLING AXIS USING POIND - DIRECTION METHOD PERPENDICULAR TO SURFACE
  • USED SAME LINE FOR DRAFT ANALYSIS OF CLASS A SURFACE

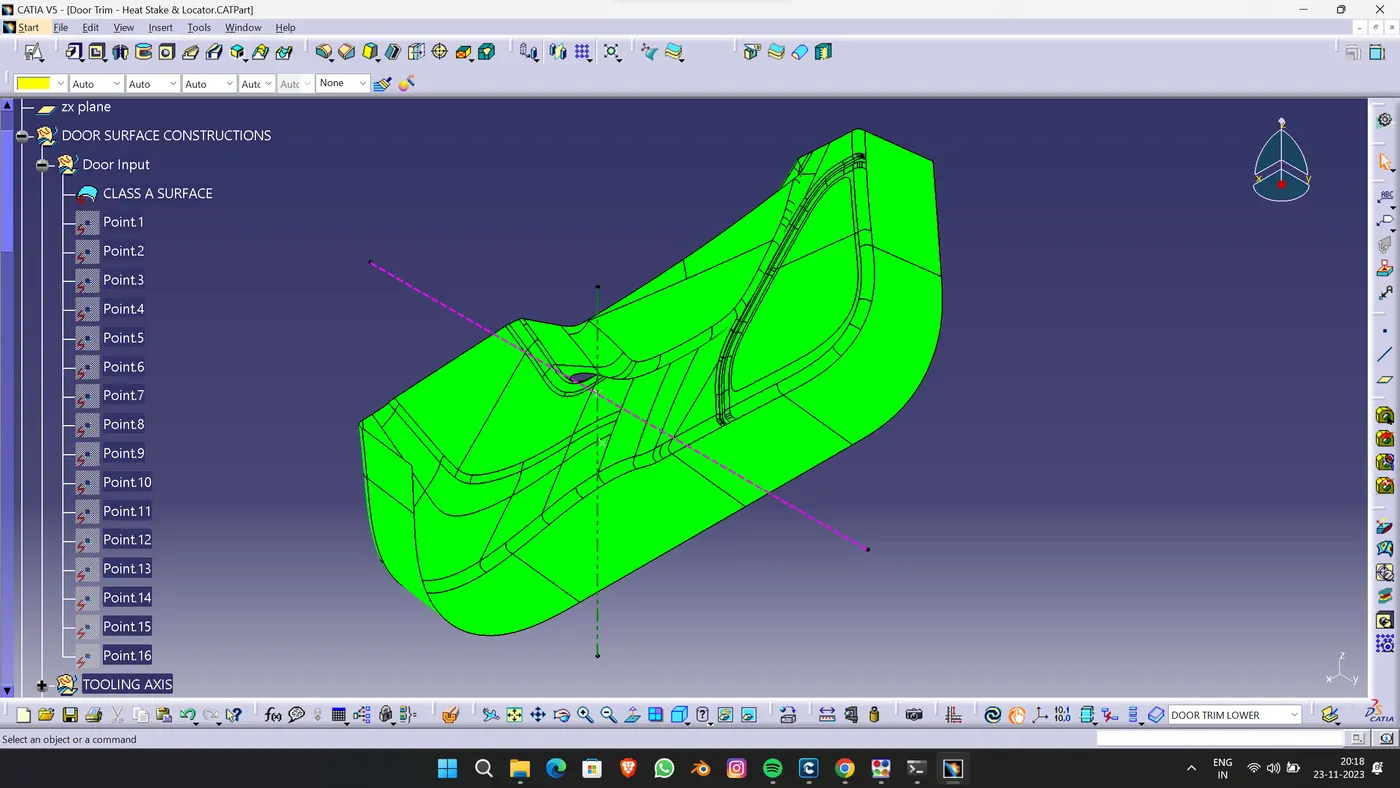

DRAFT ANALYSIS:

  • USED TOOLING AXIS TO LOCATE COMPASS
  • GIVEN POSITIVE VALUE OF 3 DEGREE FOR THE SURFACE
  • AS SHOWN BELOW SURFACE HIGHLITED IN GREEN COLOR WHICH REPRESENT ALL FACES HAVING DRAFT OF MORE THEN 3 DEGREE WITH RESPECT TO TOOLING AXIS.

CLASS B SURFACE CREATION:

  • OFFSETED CLASS A SURFACE BY 2.5 MM INSIDE
  • CORRECTED ERROR CREATING FACES USING MULTIPLE EXTRACT, EXTRACT, TRIM, UNTRIM, JOIN AND FILL COMMAND
  • EXTRACTED WHOLE SURFACE FOR LITTLE AMMOUNT USING BOUNDRY COMMAND

CLASS C SURFACE CREATION:

  • HIDED CLASS B SURFACE
  • USED BOUNDRY COMMAND FOR CLASS A SURFACE AND LIMITED IT FOR SURFACE PERALLEL TO TOOLING AXIS
  • USED SWEEP COMMAND WITH REFERANCE TO SURFACE A 90 DEGREE ANGLE
  • USED BOUNDRY COMMAND AGAING FOR SURFACE PERPENDICULAR TO TOOLING AXIS
  • SWEEPED BOUNDRY IN DIRECTION OF DRAFT WITH 3 DEGREE
  • USED BOUNDRY COMMANT FOR INTERNAL HOLOW BOUNDRY AND SWEEPED IT WITH REFERANCE TO SURFACE AT 90 DEGREE
  • JOINED ALL C SURFACES USING TRIM COMMAND

FINAL SURFACE JOIN:

  • TRIMMED CLASS C SURFACE FROM CLASS A SURFACE
  • TRIMMED CLASS B SURFACE FROM CLASS C SURFACE TO MAKE CLOSED SURFACE
  • CHECKED CLOSE SURFACE USING BOUNDRY COMMAND
  • USED CLOSED SURFACE COMMAND TO MAKE SOLID

RIB CREATION:

  • CREATED LINE ON SURFACE
  • SWEEPED LINE IN DIRECTION OF DRAFT WITH TOOLING AXIS AT 1.5 DERGEE
  • USED THICKED COMMAND AS SEPERATE BODY OF PART WORK BENCH THICKEN IT FOR 1MM AS PER CALCULATION
  • GIVEN DRAFT TO ALL FACES OF 0.5 DEGREE
  • GIVEN FILLET TO ALL EDGES OF 0.25MM
  • COPPIED BODY FOR REQUIRED NUMBER AND PASTED
  • USED POINT TO POINT TRANSLATE COMMAND TO MOVE ALL THE COPIED BODY TO GIVE PROPER LOCATION
  • USED UNION TRIM BOOLEAN OPERATION TO MERGE RIBE WITH MAIN BODY BY REMOVING EXTRA MATERIAL

DOG HOUSE CREATION:

  • CREATED POINT ON SURFACE
  • CREATED PLANE ON POINT USING PARELEL PLANE - POINT METHOD
  • DRAWN SKETCH OF DOGHOUSE
  • EXTRUDED SKETCH AS SURFACE IN DIRECTION OF TOOLING AXIS
  • THICKENED IT AS PER CALCULATION IN SEPERATE BODY
  • GIVEN DRAFT OF 0.5 DEGREE TO ALL THE OUTSIDE FACES IN DIRECTION OF TOOLING AXIS
  • CREATED SIDE CORE TOOLING AXIS AT SAME POINT OF MAIN TOOLING AXIS
  • GIVEN DRAFT OF 0.5 DEGREE TO ALL THE INSIDE FACES IN DIRECTION OF SIDE CORE TOOLING AXIS
  • CREATED THIN WALL TOUCHING MAIN BODY BY USING SURFACE SPLIT COMMANT (THICKNESS 1MM AS PER CALCULATION)
  • GIVEN FILLETS OF 1.5MM TO ALL THE EDGES
  • COPIED FINAL BODY AND PASTE IT AS SPECIAL WITH LINK
  • MOVED BODY USING POINT TO POINT TRANSLATION AND ROTATED IT TO LOCATE PROPERLY AS MENTIONSE
  • USED UNION TRIM BOOLEAN OPERATION TO MERGE ALL DOGHOUSE WITH MAIN BODY

4 WAY LOCATOR CREATION:

  • CREATED POSITIONED SKETCH ON GIVEN POINT
  • CREATED CROSS USING LINE COMMANT
  • EXTRUDED AS SOLID BODY IN SEPERATE BODY BY GIVING TI THICKNESS
  • GIVEN DRAFT OF 0.5 DEGREE TO ALL FACES BY MEKING BOTTOM SURFACE AS NUTRAL
  • GIVEN ENTRY CHEMFAR TO SIDE EDGES
  • GIVEN FILLET TO ALL THE FACES
  • COPIED THE BODY AND PASTED AS SPECIAL WITH RESULT AND LINK
  • USED UNION TRIM BOOLOEAN OPERATION TO JOIN ALL LOCATORA WITH MAIN BODY BY TRIMMING EXTRA PART

HEAT STACK CREATION:

  • CREATED SURFACE ON DESIRED POINT AND STARTED POSITIONED SKETCH
  • CREATED CIRCLE WITH 1MM OFFSETED CIRCLE
  • EXTRUDED IT FOR 15MM(LESS THEN LOCATOR SO THAT IT CAN FIRST LOCATE POSITION THEN JOIN) AS SEPERATE BODY
  • COPPIED BODY AND TRANSLATED ALL BODY TO GIVEN POINTS USING POINT TO POINT TRANSLATION
  • JOINED ALL HEAT STAKES WITH MAIN BODY USING UNION TRIM BOOLEAN OPERATION

AT THE END GIVEN FILLET OF 0.25MM TO ALL THE EDGES OF ENGINEERING FEATURES TOUCHING MAIN BODY

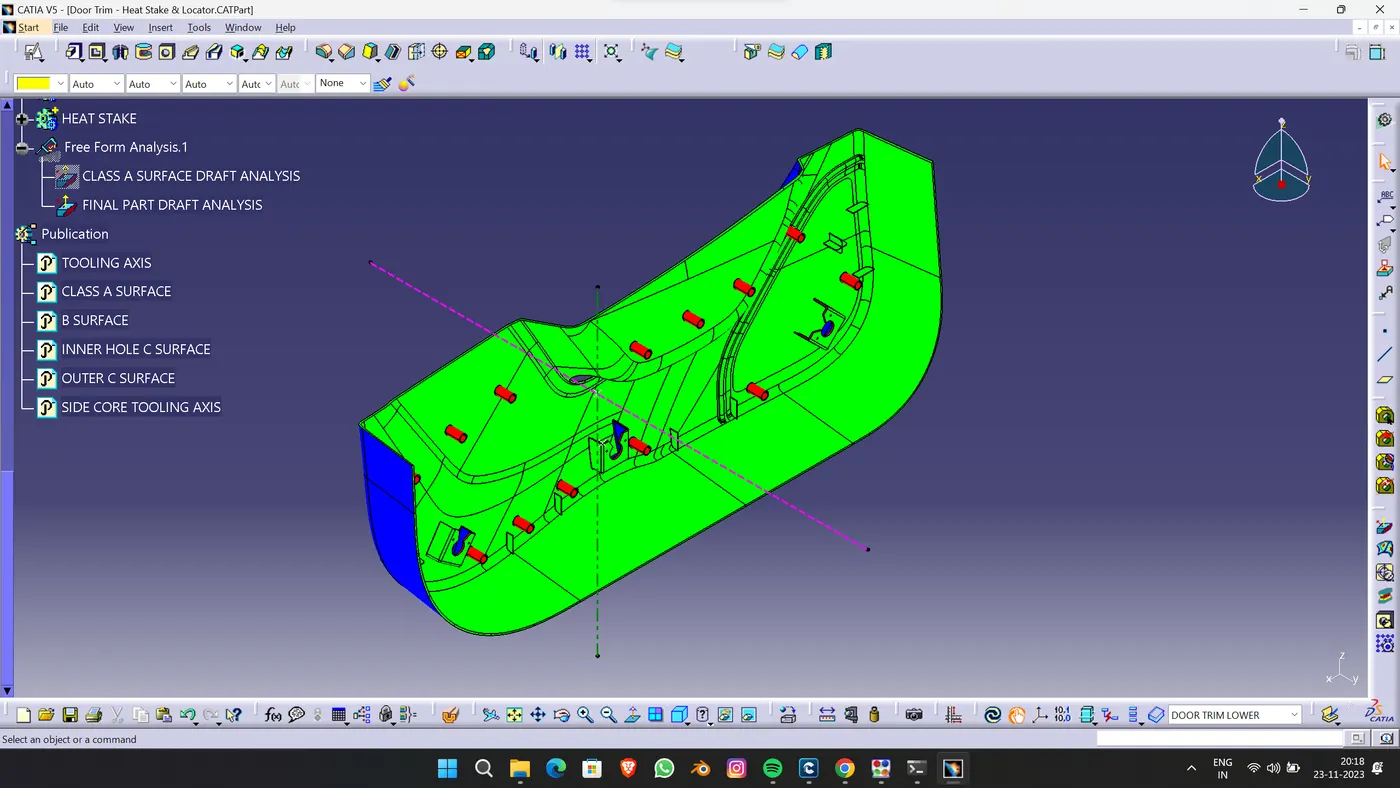

DRAFT ANALYSIS OF FINAL BODY:

  • USED TOOLING AXIS TO LOCATE COMPASS FOR DRAFT ANALYSIS AND SELECTED BODY FOR ANALYSIS
  • THE MAIN BODY HIGHLITED IN GREEN AT 3 DEGREE DRAFT AS ALL THE ENGINEERING FEATURES GIVEN DRAFT OF 0.5 DEGREE
  • AT O.45 DEGREE ALL THE BODY HIGHLITED IN GREEN COLOR WHICH REPRESENTS COMPONENT IS HAVIND PROPER DRAFT TO BE MANUFECTURED.

HEAT STACK SHOWN RED AS IT IS NOT HAVING DRAFT

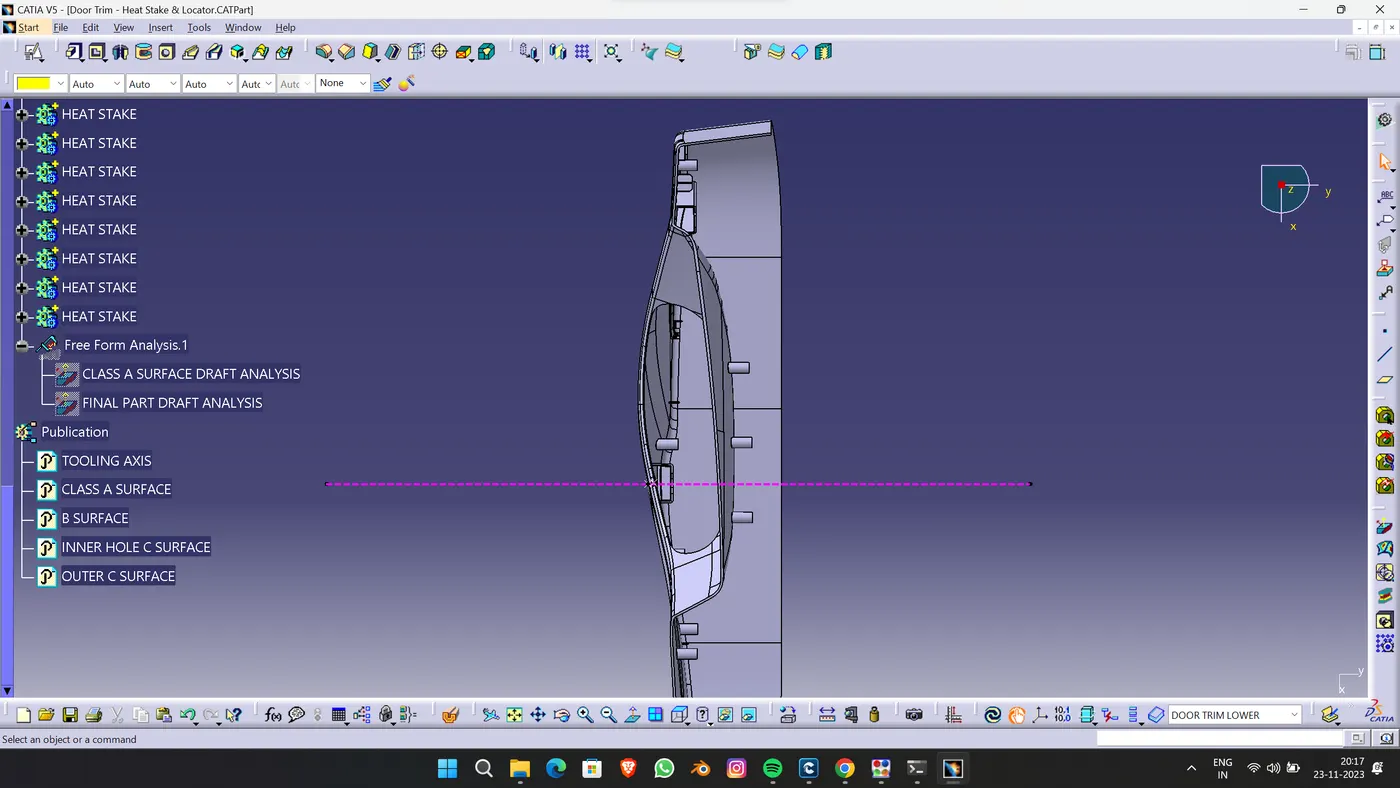

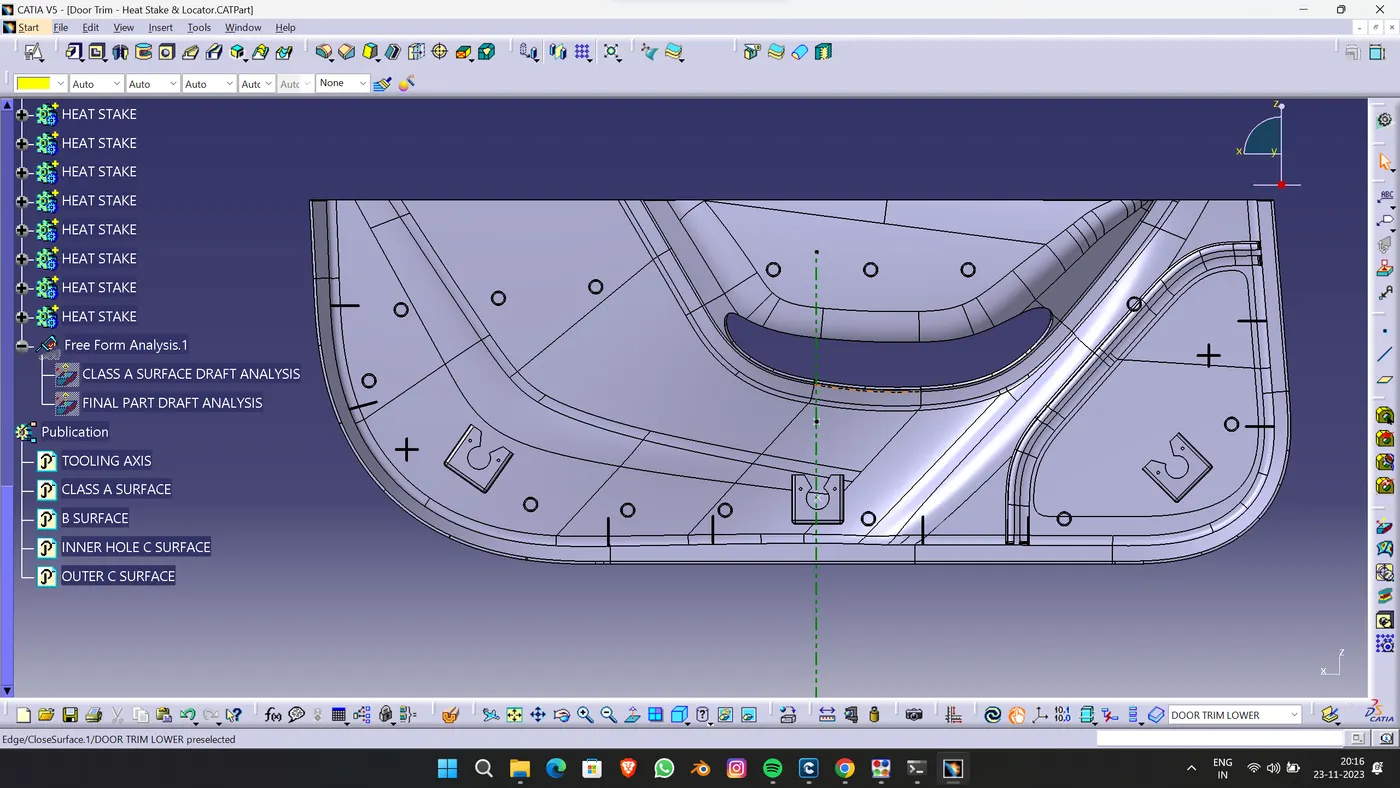

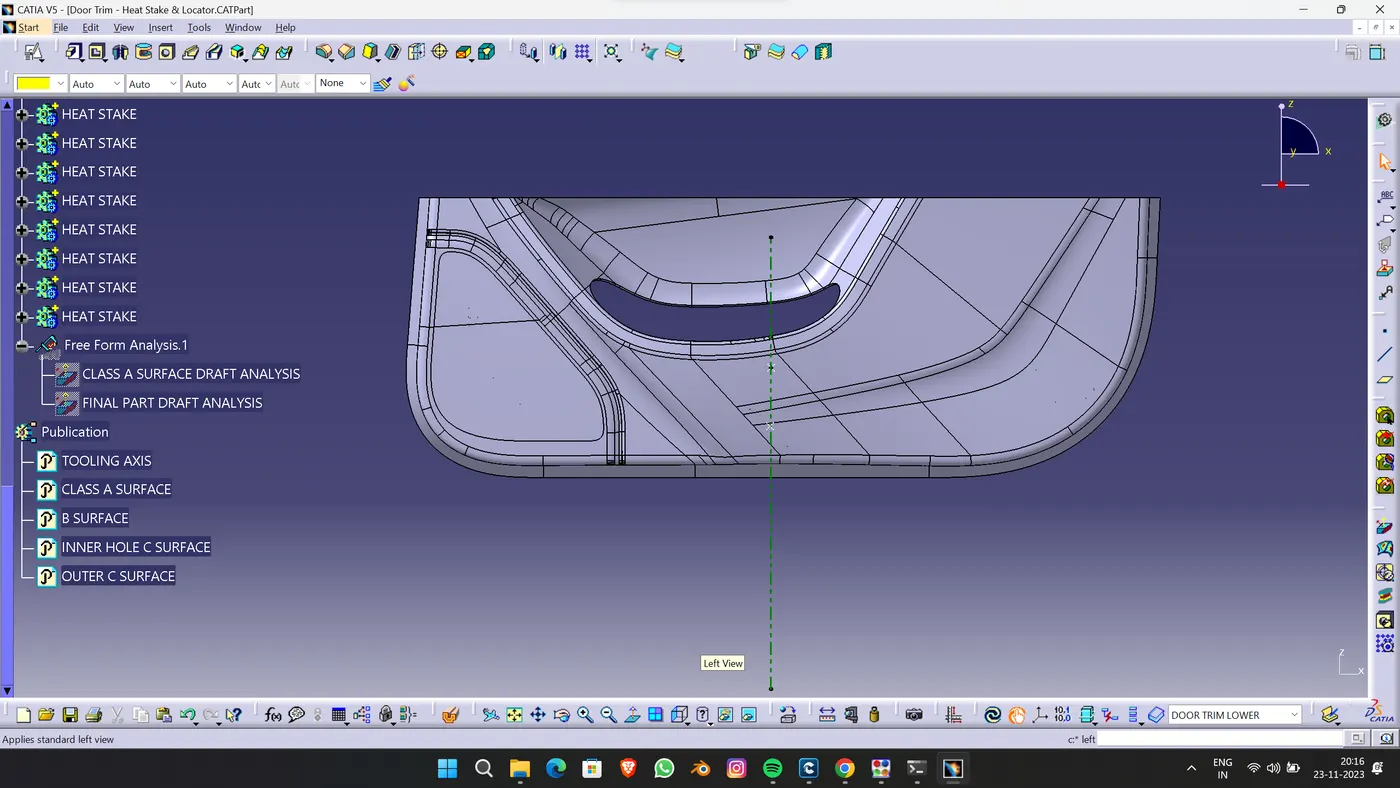

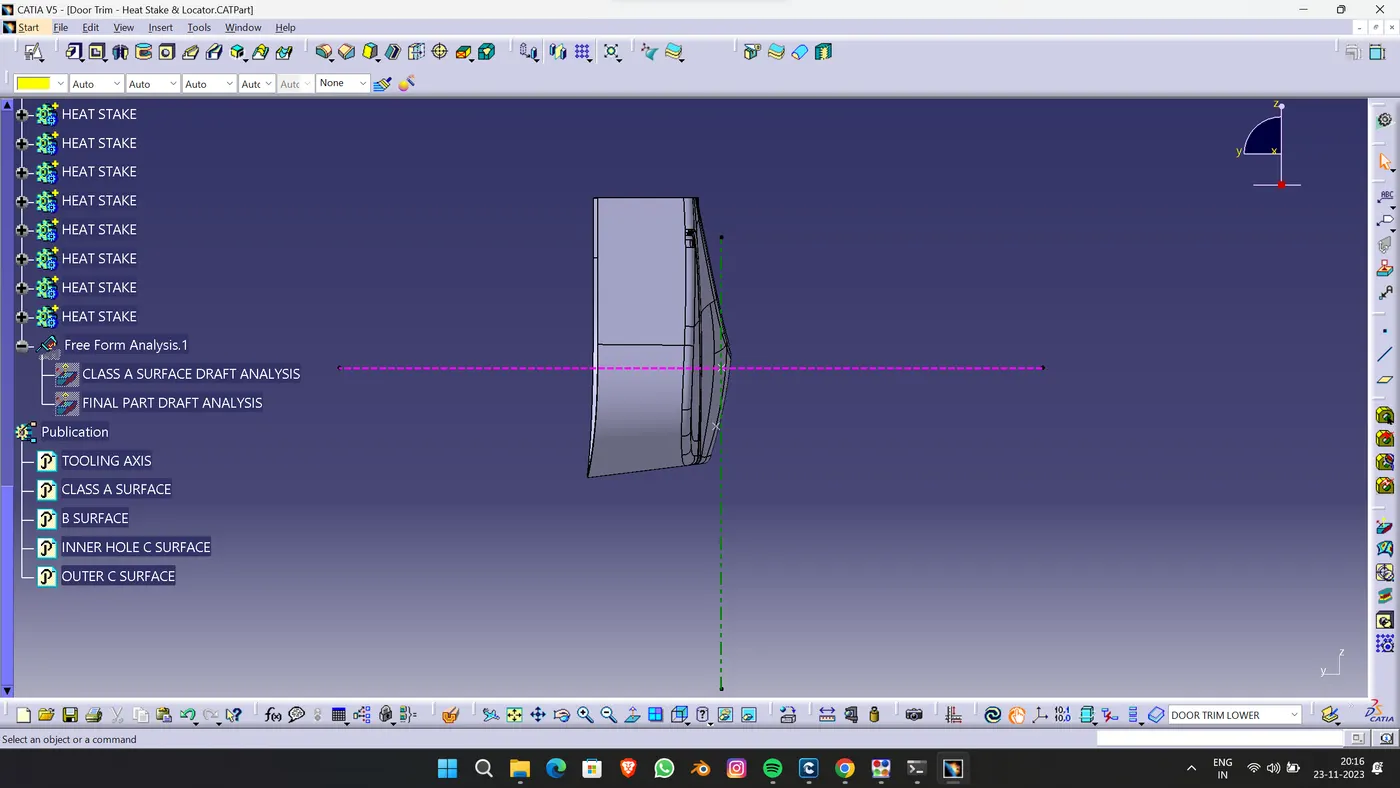

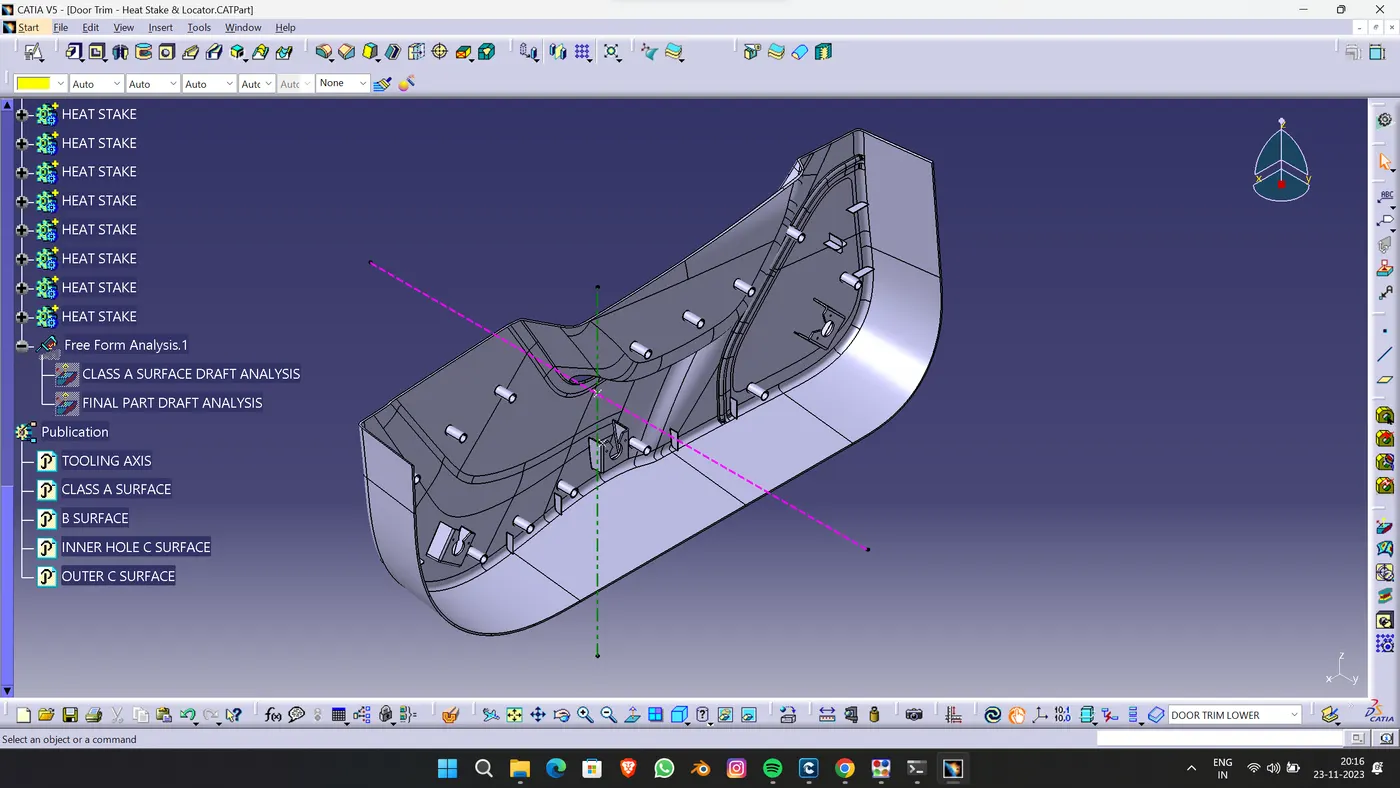

DIFFERENT PRESPECTIVE VIEW OF FINAL PART
