SOLUTION 1.

DESIGN CODE

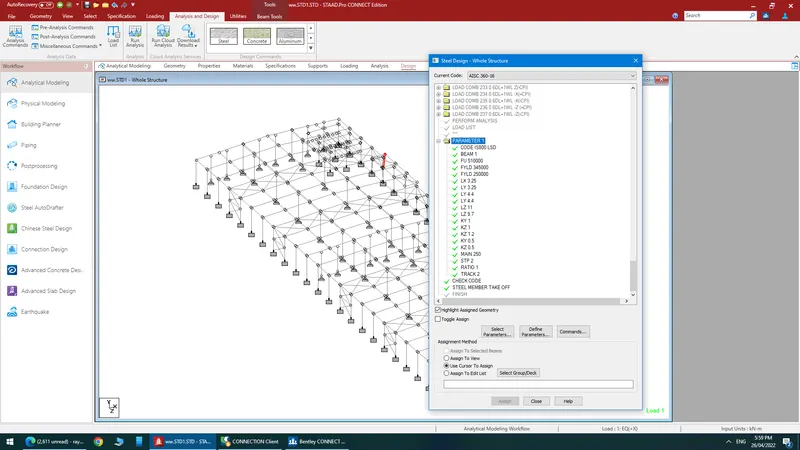

Design code as per IS 800- 2007

RIDGE HEIGHT

TAN^(1/20)=2.862

29.745*TAN(2.862)= 1.487 M

Determining Wind load for certain category and condition as per IS 875 Part 3 :2015

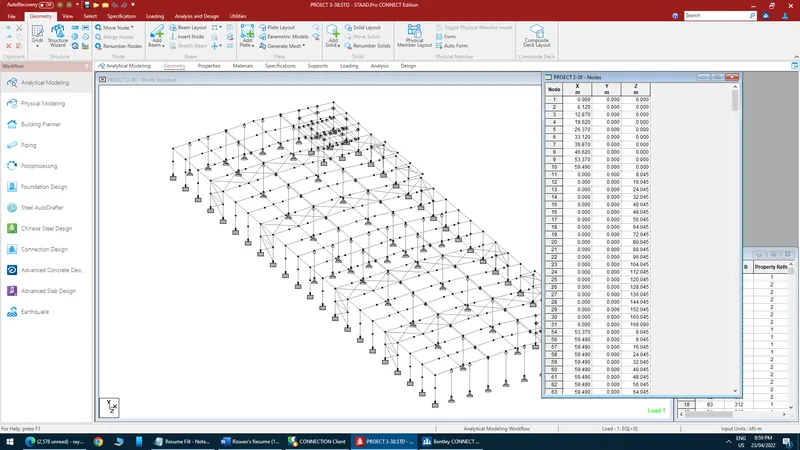

PLAN DIMENSION = 169.080 m x 59.49 m

HEIGHT OF BUILDING = 9.7 M

BAY SPACING = 8 m.

THE BASIC WIND SPEED FROM WIND ZONE MAP IS

V@B= 39 M/S

AN INDUSTRIAL BUILDING IS TO BE DESIGNED FOR A 50 YEAR LIFE SO THE RISK COEFFICIENT FROM

K1=1

SINCE THE BUILDING IS PROPOSED TO BE ERECTED IN AN INDUSTRIAL AREA , IT IS CONSIDERED TO BELONG TO TERRAIN CATEGORY 1.

THE TERRAIN FACTOR FOR A HEIGHT OF 10.50 M

K2=1.05

THE GROUND IS ASSUMED TO BE PLAIN AND HENCE THE TOPOGRAPHY FACTOR IS

K3=1

IMPORTANCE FACTOR FOR CYCLONIC REGIONS FOR AN INDUSTRIAL BUILDING

K4=1 (FOR OTHER STRUCTURES )

DESIGN WIND SPEED V@Z=V@B*K1*K2*K3*K4= 39*1*1.05*1*1= 40.95 M/S

WIND PRESSURE, P@Z= 0.6*V@Z^2 =0.6*40.95^2 =1006.14 N/M^2 =1.006 KN/M^2

WIND DIRECTIONALITY FACTOR, K@D=0.9

AREA AVERAGING FACTOR K@A

Ka(Rafter) - 0.8 or as per tributary area.

Ka(Column) - 0.8245 or as per tributary area.

Ka(Purlin) - 0.9721 or as per tributary area.

Ka(Side Runner) - 0.978 or as per tributary area

K@A=0.8245

COMBINATION FACTOR =K@C=0.9

DESIGN WIND PRESSURE P@D= P@Z*K@D*K@A*K@C =1.006*0.9*0.8245*0.9=0.671 KN /M^2

THE VALUE OF PD IS LESS THAN 0.7 HENCE VALUE IS TAKEN AS 0.7

Cpi =+/- 0.2

ON CANOPY

ROOF ANGLE 2.86 DEGREE

CP ( NEGATIVE UPLIFT )=1.08

CP POSITIVE=0.35

FORCE ON CANOPY =1.08*0.704 KN/M^2*8 M=6.08 KN/M (UPWARDS)

FORCE ON CANOPY =0.35*0.704 KN/M^2*8 M=1.97 KN/M (DOWNWARD)

INTERNAL PRESSURE COEFFICIENT

BUILDING WITH OPENING SINCE OPENING IS LESS THAN 5 PERCENT .


HENCE INTERNAL PRESSURE COEFFICIENT = +0.2 AND -0.2

EXTERNAL PRESSURE COEFFICIENT

BUILDING HEIGHT RATIO

H/W =9.7/59.49 = 0.19 H/W<1/2

BUILDING PLAN RATIO

L/W =168.09/59.49 =2.82 3/2<L/W<4

WALL ROOF ANGLE 5 DEGREE

WIND ANGLE CPE FOR SURFACE

DEGREES A B C D

O DEGREE +0.7 -0.25 -0.6 -0.6

90 DEGREE -0.5 -0.5 +0.7 -0.1

ROOF

WIND ANGLE CPE FOR SURFACE

DEGREES EF GH

O DEGREE -0.9 -0.4

DEGREES EG FH

90 DEGREE -0.8 -0.4

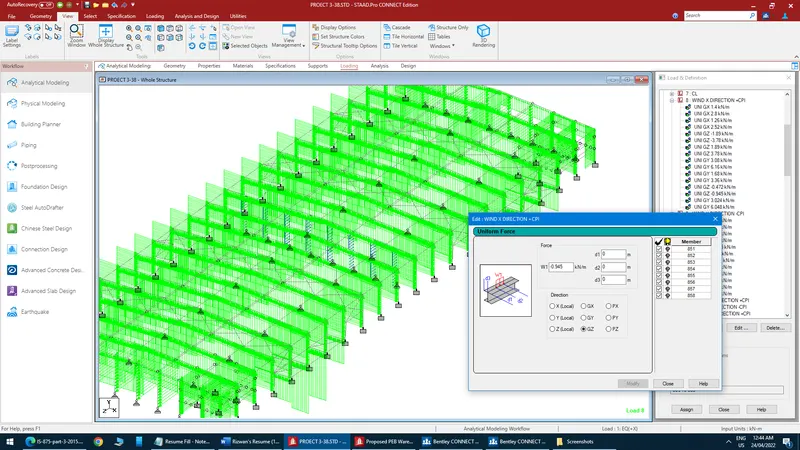

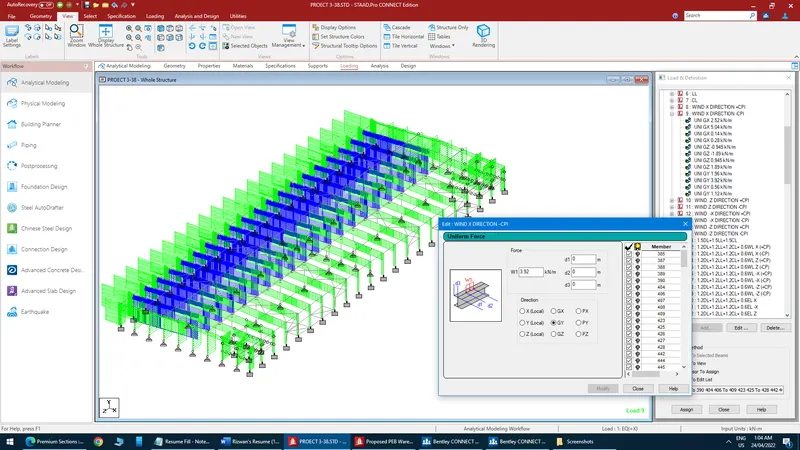

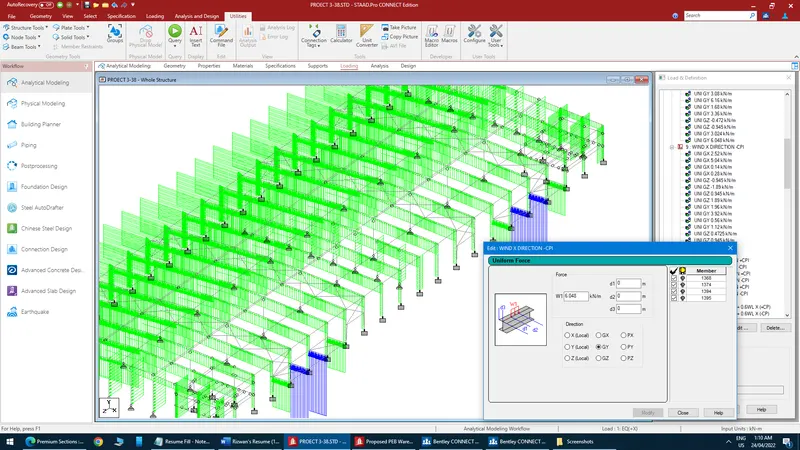

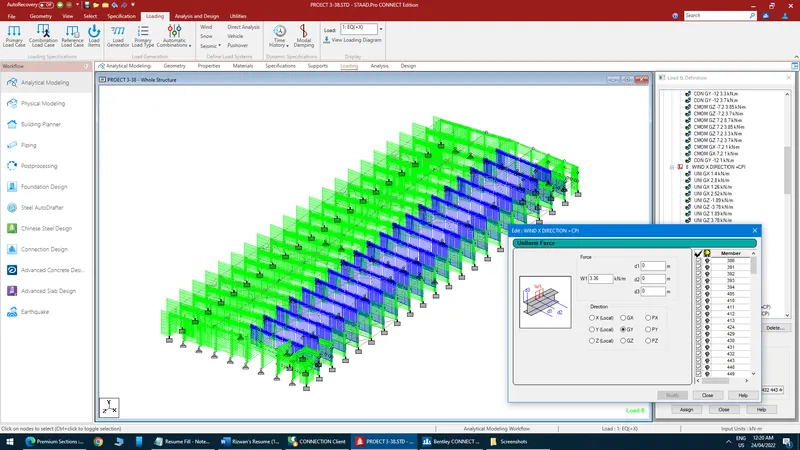

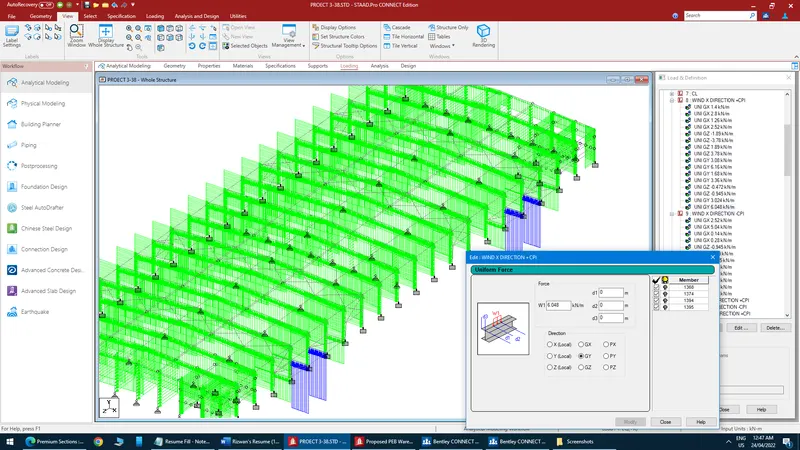

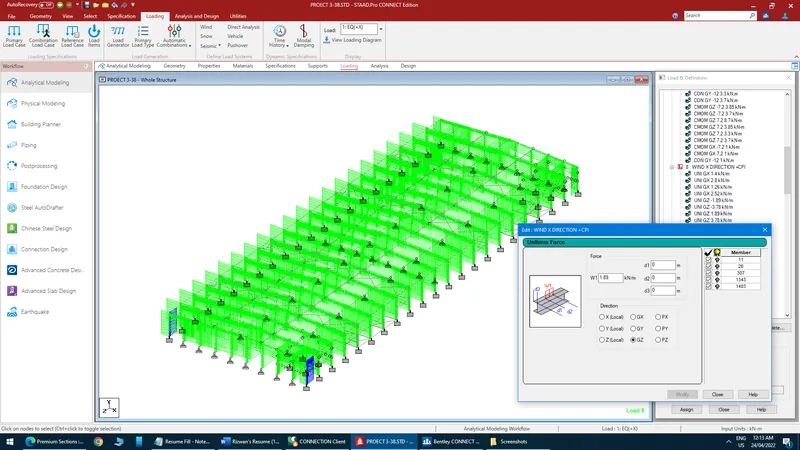

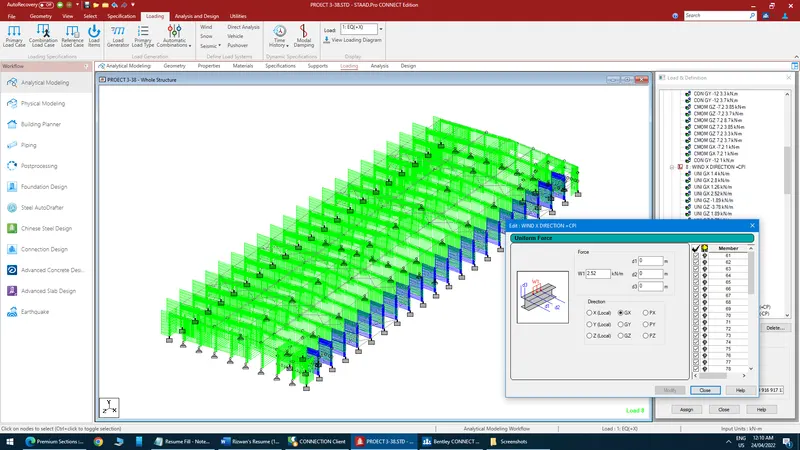

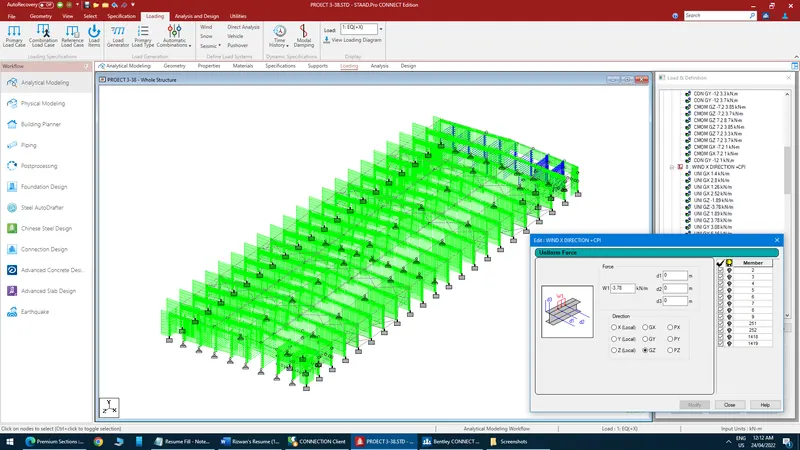

WL +X +CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7-0.2)*4*0.7=1.4 (PRESSURE)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7-0.2)*8*0.7=2.8(PRESSURE)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25-0.2)*4*0.7=-1.26 (SUCTION)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25-0.2)*8*0.7=-2.52 (SUCTION)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6-0.2)*3.375*0.7=-1.89 (SUCTION)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6-0.2)*6.75*0.7=-3.78 (SUCTION)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6-0.2)*3.375*0.7=-1.89 (SUCTION)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6-0.2)*6.75*0.7=-3.78 (SUCTION)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*3.375*0.7

=-0.4725 (SUCTION)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*6.75*0.7=-0.945 (SUCTION)

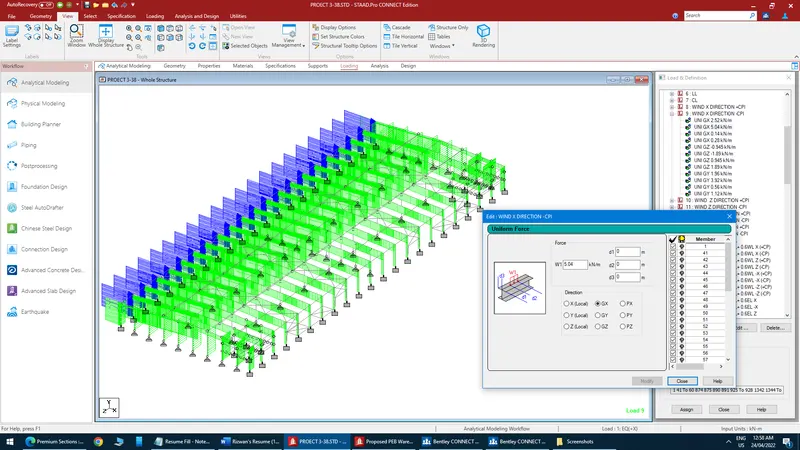

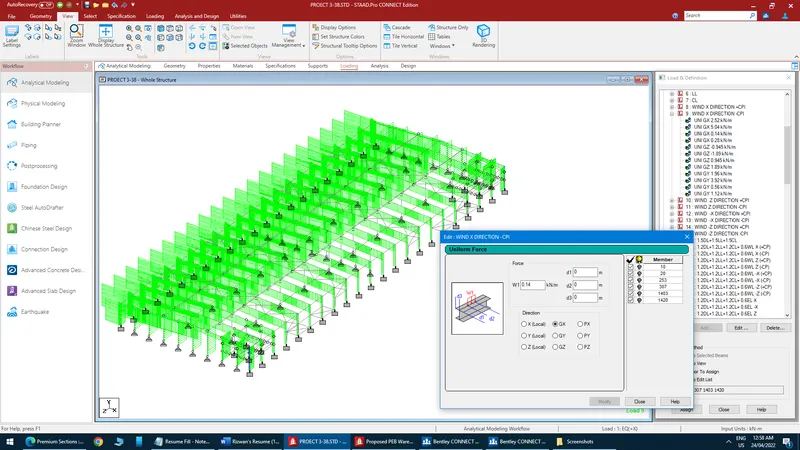

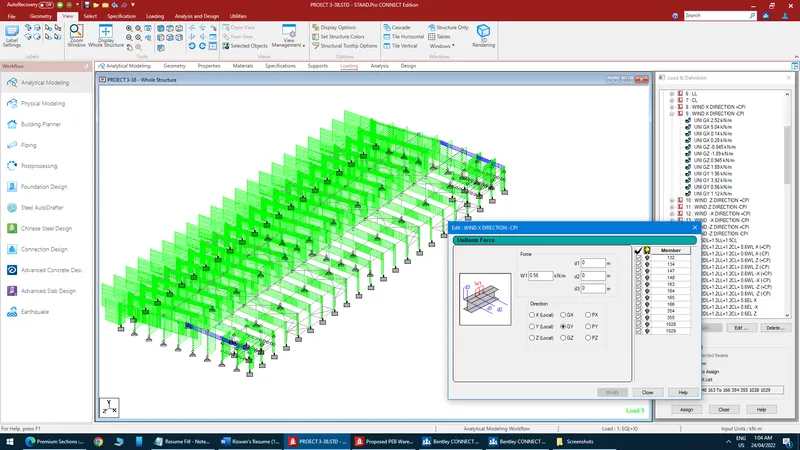

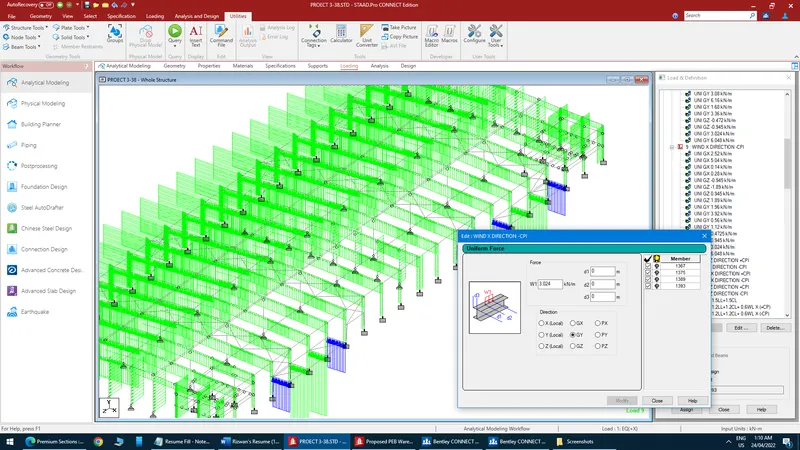

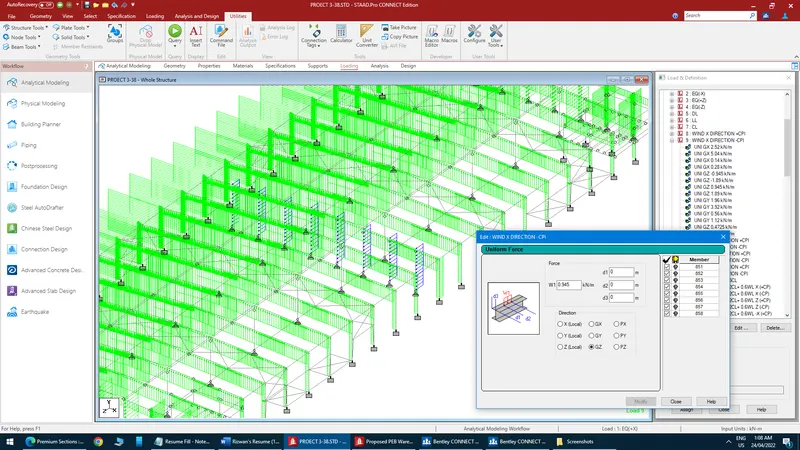

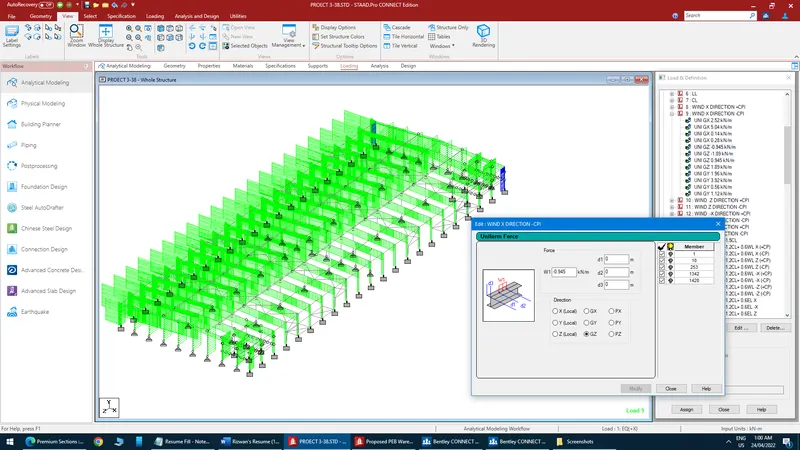

WL +X -CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7+0.2)*4*0.7=2.52 (PRESSURE)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7+0.2)*8*0.7=5.04 (PRESSURE)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25+0.2)*4*0.7=-0.14 (SUCTION)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25+0.2)*8*0.7=-0.28 (SUCTION)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6+0.2)*3.375*0.7=-0.945 (SUCTION)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6+0.2)*6.75*0.7=-1.89 (SUCTION)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6+0.2)*3.375*0.7=-0.945 (SUCTION)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6+0.2)*6.75*0.7=-1.89 (SUCTION)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(0.2)*3.375*0.7

=0.4725 (PRESSURE)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(0.2)*6.75*0.7=-0.945 (PRESSURE)

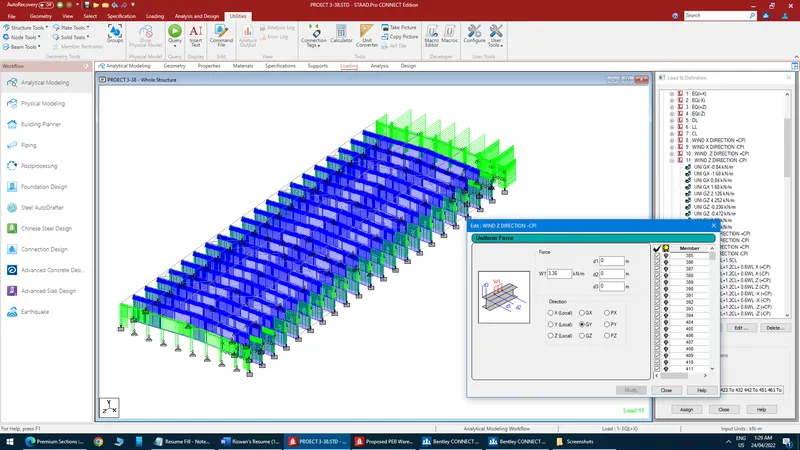

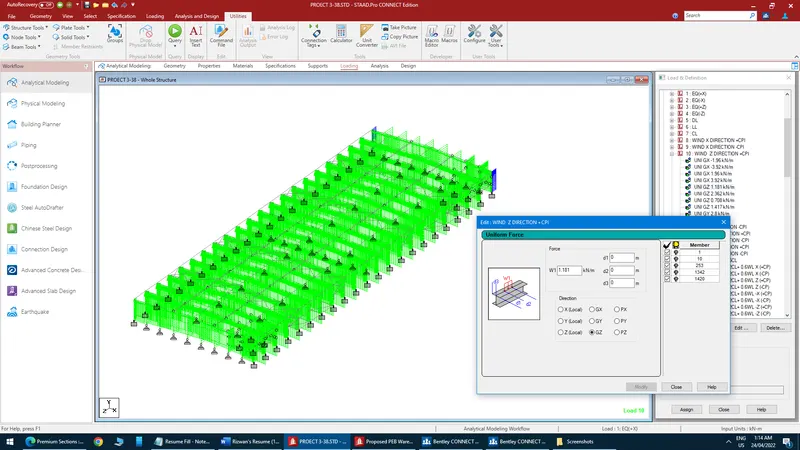

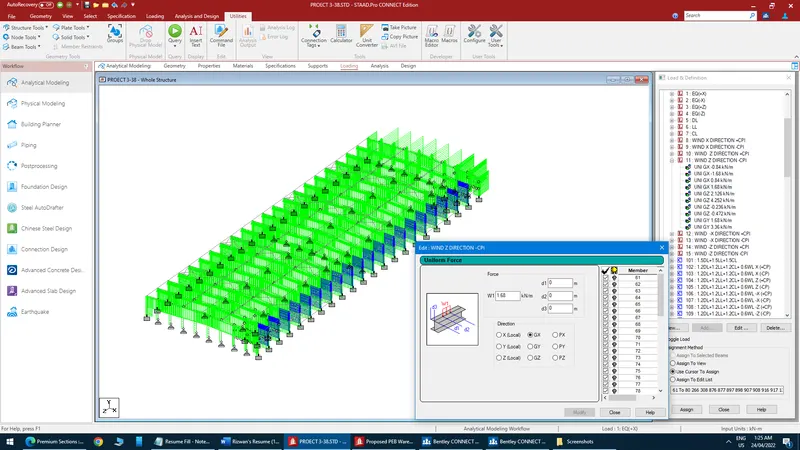

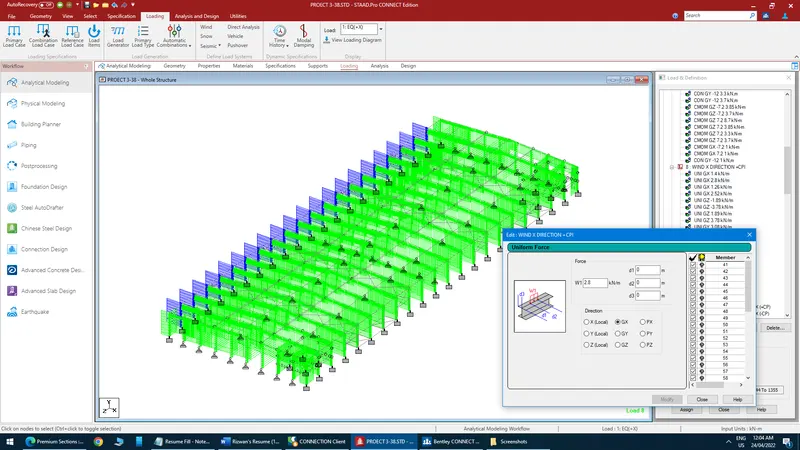

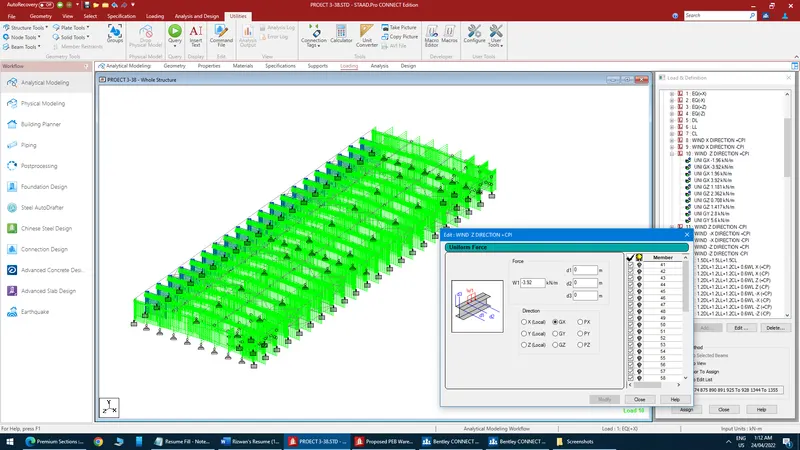

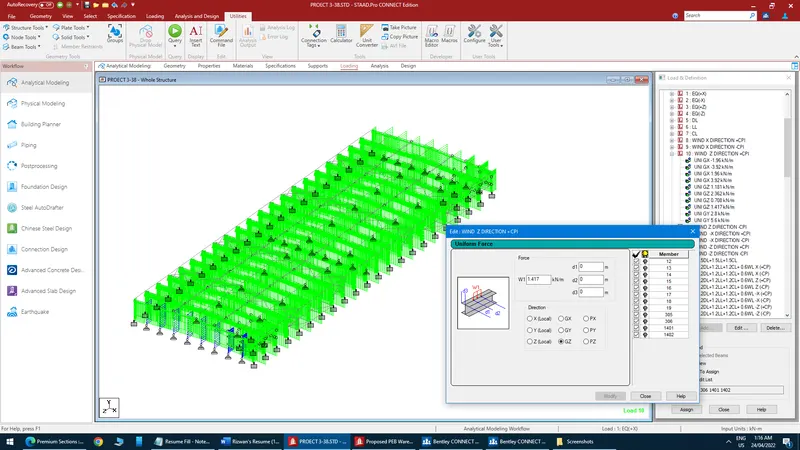

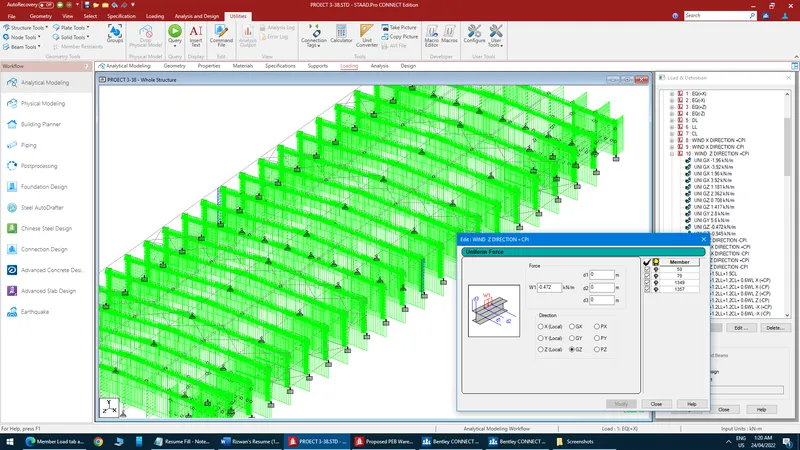

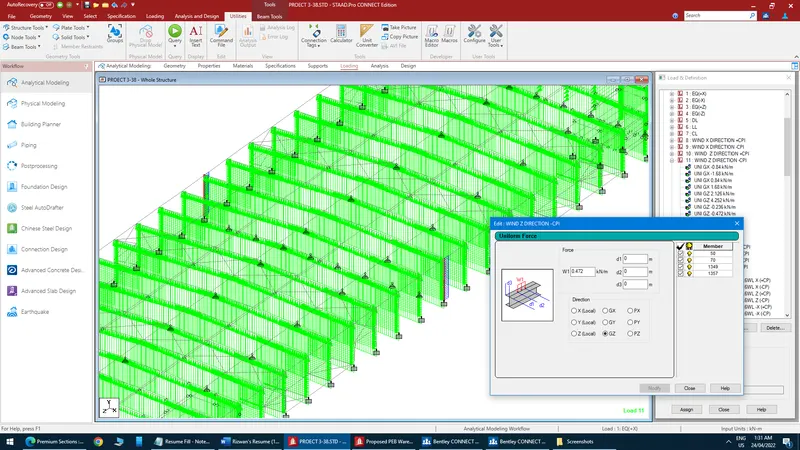

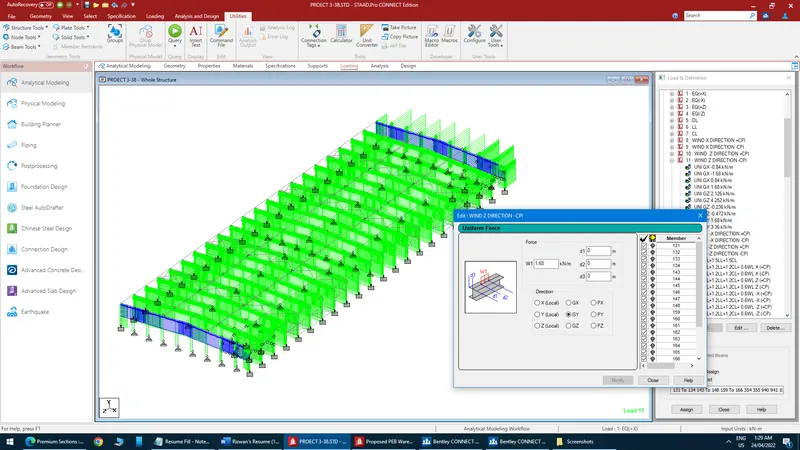

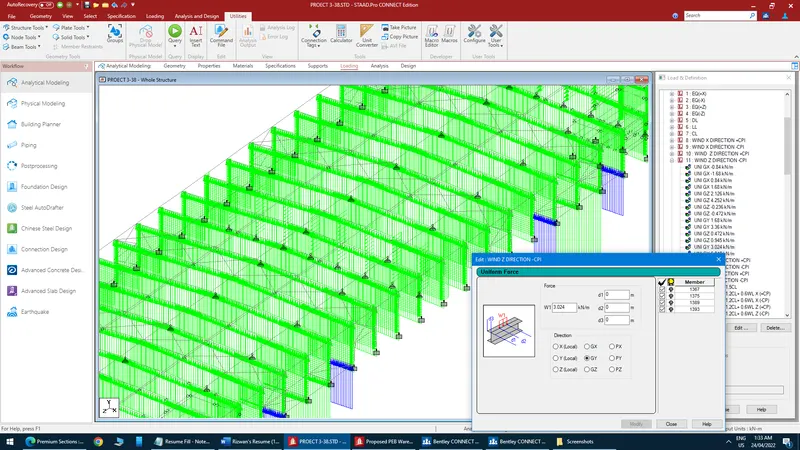

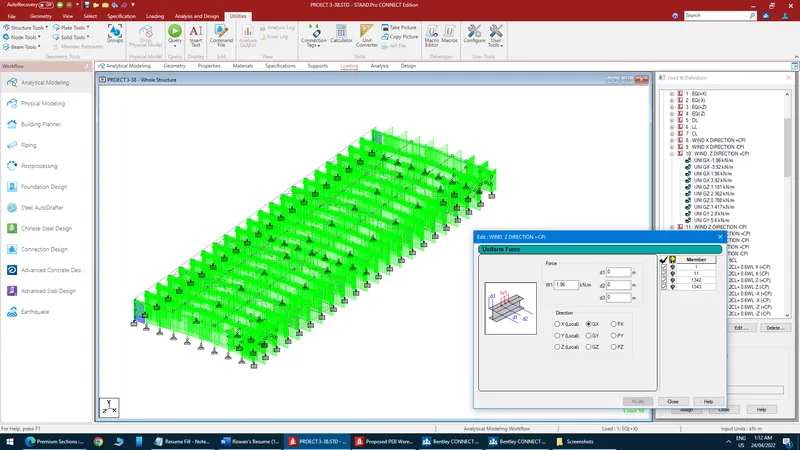

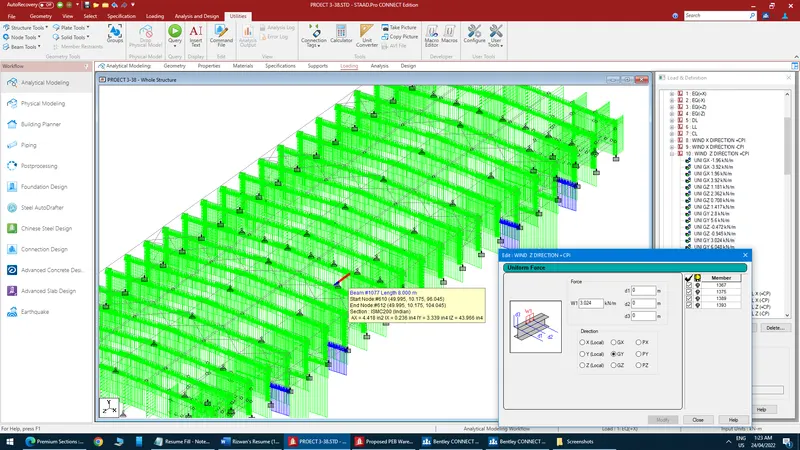

WL +Z +CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5-0.2)*4*0.7=-1.96 (SUCTION)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5-0.2)*8*0.7=-3.92 (SUCTION)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5-0.2)*4*0.7=-1.96 (SUCTION)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5-0.2)*8*0.7=-3.92 (SUCTION)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7-0.2)*3.375*0.7=1.181 (PRESSURE)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7-0.2)*6.75*0.7=2.362(PRESSURE)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1-0.2)*3.375*0.7=-0.708 (SUCTION)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1-0.2)*6.75*0.7=-1.417 (SUCTION)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*3.375*0.7

=-0.4725 (SUCTION)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*6.75*0.7=-0.945 (SUCTION)

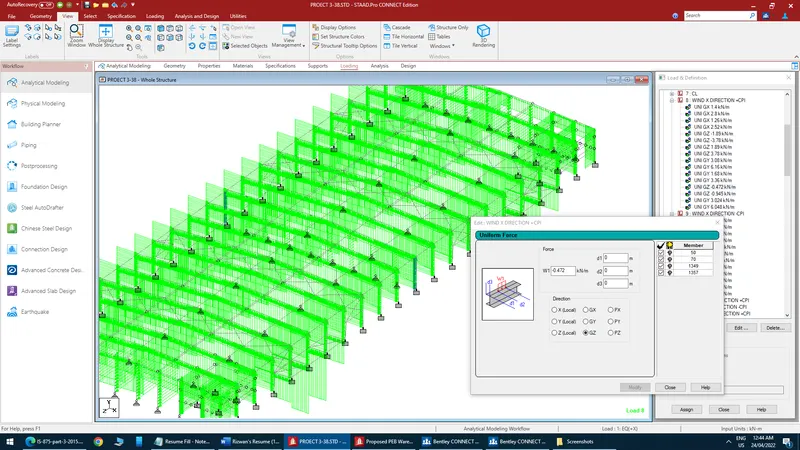

WL +Z -CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5+0.2)*4*0.7=-0.84 (SUCTION)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5+0.2)*8*0.7=-1.68(SUCTION)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5+0.2)*4*0.7=-0.84 (SUCTION)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5+0.2)*8*0.7=-1.68 (SUCTION)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7+0.2)*3.375*0.7=2.126 (PRESSURE)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7+0.2)*6.75*0.7=4.252 (PRESSURE)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1+0.2)*3.375*0.7=0.236 (PRESSURE)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1+0.2)*6.75*0.7= 0.472 (PRESSURE)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(0.2)*3.375*0.7

=0.4725 (PRESSURE)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(0.2)*6.75*0.7=-0.945 (PRESSURE)

WL -X +CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7-0.2)*4*0.7= -1.4 (SUCTION)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7-0.2)*8*0.7=-2.8(SUCTION)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25-0.2)*4*0.7=+1.26 (PRESSURE)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25-0.2)*8*0.7=+2.52 (PRESSURE)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6-0.2)*3.375*0.7=+1.89 (PRESSURE)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6-0.2)*6.75*0.7=+3.78 (PRESSURE)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6-0.2)*3.375*0.7=+1.89 (PRESSURE)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6-0.2)*6.75*0.7=+3.78 (PRESSURE)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(0.2)*3.375*0.7

=0.4725 (PRESSURE)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(0.2)*6.75*0.7=-0.945 (PRESSURE)

WL -X -CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7+0.2)*4*0.7= -2.52 (SUCTION)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(0.7+0.2)*8*0.7= -5.04 (SUCTION)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25+0.2)*4*0.7=+0.14 (PRESSURE)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.25+0.2)*8*0.7=+0.28 (PRESSURE)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6+0.2)*3.375*0.7=+0.945 (PRESSURE)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(-0.6+0.2)*6.75*0.7=+1.89 (PRESSURE)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6+0.2)*3.375*0.7=+0.945 (PRESSURE)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.6+0.2)*6.75*0.7=+1.89 (PRESSURE)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*3.375*0.7

=-0.4725 (SUCTION)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*6.75*0.7=-0.945 (SUCTION)

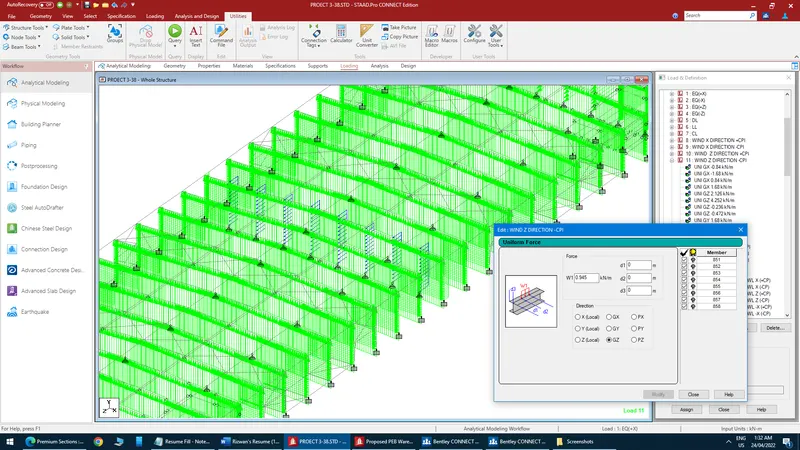

WL -Z +CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5-0.2)*4*0.7=+1.96 (PRESSURE)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5-0.2)*8*0.7=+3.92 (PRESSURE)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5-0.2)*4*0.7=+1.96 (PRESSURE)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5-0.2)*8*0.7=+3.92 (PRESSURE)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7-0.2)*3.375*0.7=-1.181 (SUCTION)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7-0.2)*6.75*0.7=-2.362(SUCTION)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1-0.2)*3.375*0.7=+0.708 (PRESSURE)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1-0.2)*6.75*0.7=+1.417 (PRESSURE)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(0.2)*3.375*0.7

=0.4725 (PRESSURE)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(0.2)*6.75*0.7=-0.945 (PRESSURE)

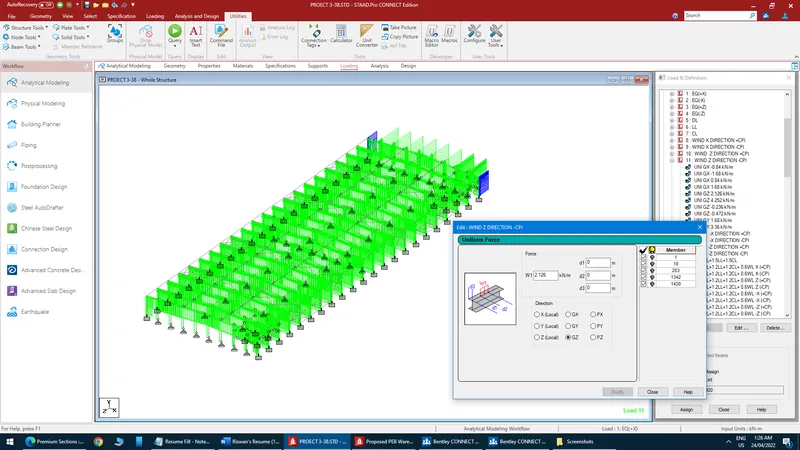

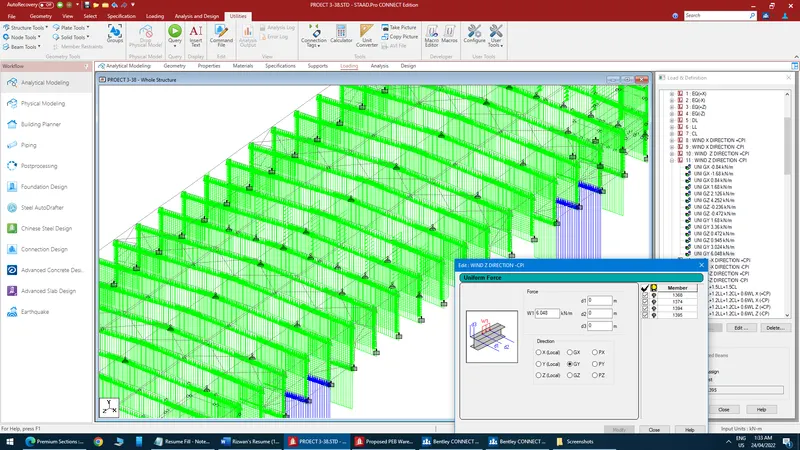

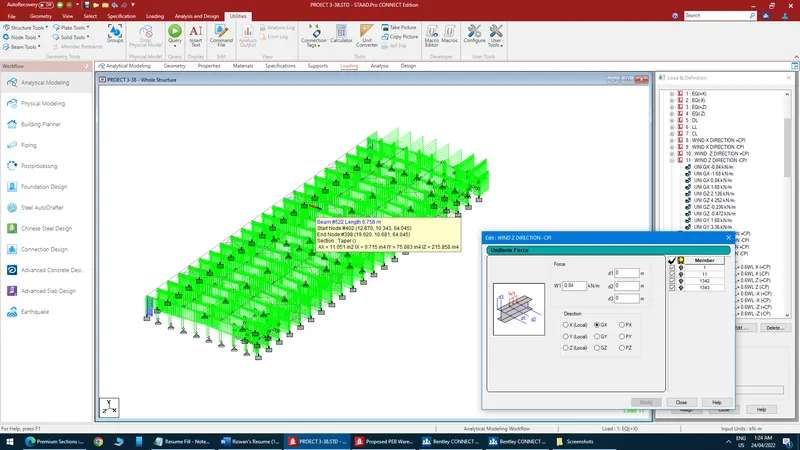

WL -Z -CPI

GABLE

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5+0.2)*4*0.7=+0.84 (PRESSURE)

MAIN

FORCE ON COLUMN A =(CPE-CPI) *AE*P@D =(-0.5+0.2)*8*0.7=+1.68(PRESSURE)

GABLE

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5+0.2)*4*0.7=+0.84 (PRESSURE)

MAIN

FORCE ON COLUMN B =(CPE-CPI) *AE*P@D =(-0.5+0.2)*8*0.7=+1.68 (PRESSURE)

GABLE

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7+0.2)*3.375*0.7=-2.126 (SUCTION)

MAIN

FORCE ON COLUMN C =(CPE-CPI) *AE*P@D =(0.7+0.2)*6.75*0.7=-4.252 (SUCTION)

GABLE

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1+0.2)*3.375*0.7=-0.236 (SUCTION)

MAIN

FORCE ON COLUMN D =(CPE-CPI) *AE*P@D =(-0.1+0.2)*6.75*0.7= -0.472 (SUCTION)

GABLE

FORCE ON PARTITION CORNER COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*3.375*0.7

=-0.4725 (SUCTION)

MAIN

FORCE ON INTERNAL PARTITION COLUMN =(CPE-CPI) *AE*P@D =(-0.2)*6.75*0.7=-0.945 (SUCTION)

ROOF

X+CPI

FORCE ON EF +CPI

GABLE

FORCE ON EF =(CPE-CPI) *AE*P@D =(-0.9-0.2)*4*0.7=-3.08 (SUCTION)

MAIN

FORCE ON EF =(CPE-CPI) *AE*P@D =(-0.9-0.2)*8*0.7=-6.16 (SUCTION)

X-CPI

FORCE ON EF -CPI

GABLE

FORCE ON EF =(CPE-(-CPI)) *AE*P@D =(-0.9+0.2)*4*0.7= -1.96(SUCTION)

MAIN

FORCE ON EF =(CPE-(-CPI)) *AE*P@D =(-0.9+0.2)*8*0.7= -3.92 (SUCTION)

FORCE ON GH +CPI

GABLE

FORCE ON GH =(CPE-CPI) *AE*P@D =(-0.4-0.2)*4*0.7=-1.68 (SUCTION)

MAIN

FORCE ON GH =(CPE-CPI) *AE*P@D =(-0.4-0.2)*8*0.7=-3.36(SUCTION)

FORCE ON GH -CPI

GABLE

FORCE ON GH =(CPE-(-CPI)) *AE*P@D =(-0.4+0.2)*4*0.7= -0.56 (SUCTION)

MAIN

FORCE ON GH =(CPE-(-CPI)) *AE*P@D =(-0.4+0.2)*8*0.7= -1.12 (SUCTION )

FORCE ON EG +CPI

FORCE ON EG =(CPE-CPI) *AE*P@D =(-0.8-0.5)*10*1.419=18.447 (PRESSURE)

FORCE ON EG -CPI

FORCE ON EG=(CPE-(-CPI)) *AE*P@D =(-0.8+0.5)*10*1.419= -4.257 (SUCTION)

FORCE ON FH +CPI

FORCE ON FH =(CPE-CPI) *AE*P@D =(-0.4-0.5)*10*1.419=-12.771 (SUCTION)

FORCE ON FH -CPI

FORCE ON FH =(CPE-(-CPI)) *AE*P@D =(-0.4+0.5)*10*1.419= 1.419 (PRESSURE)

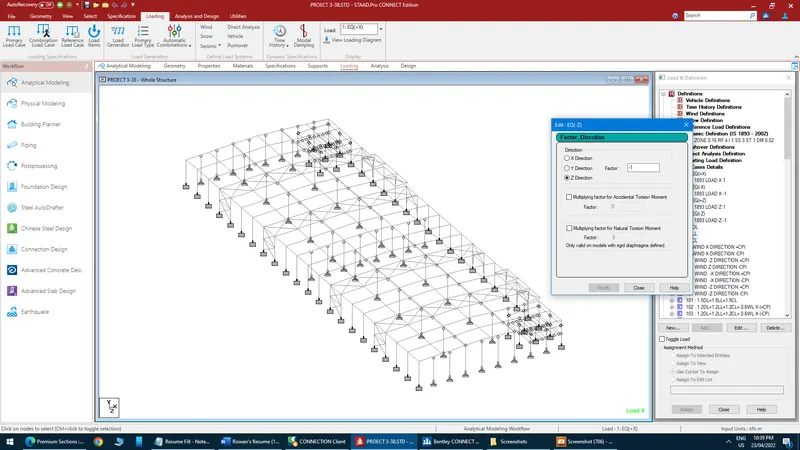

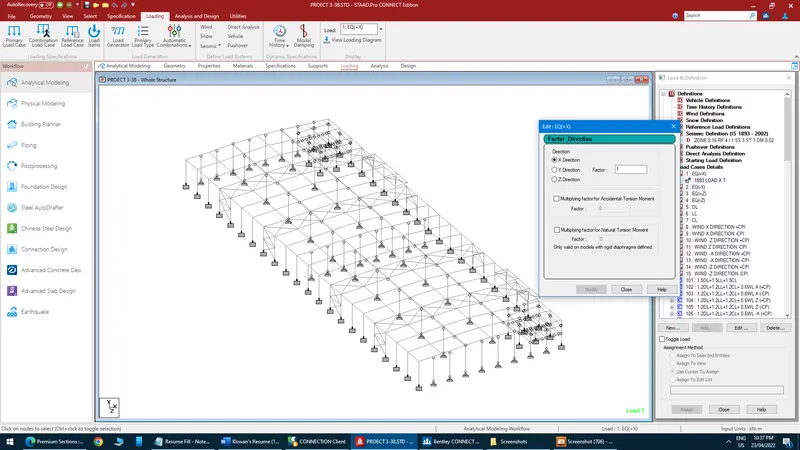

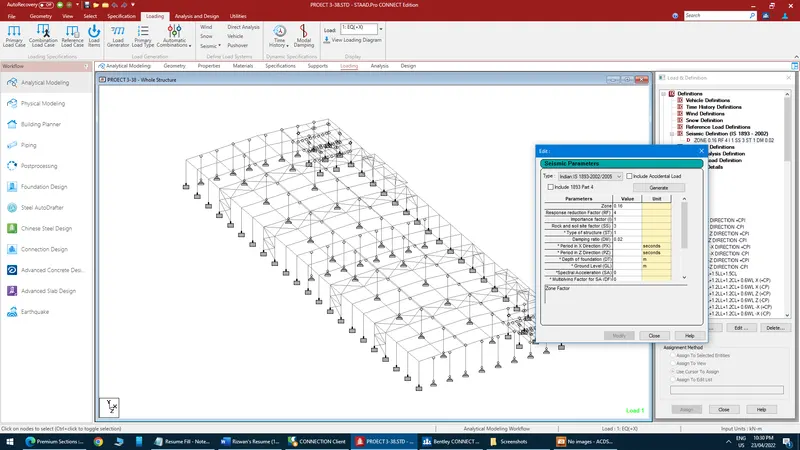

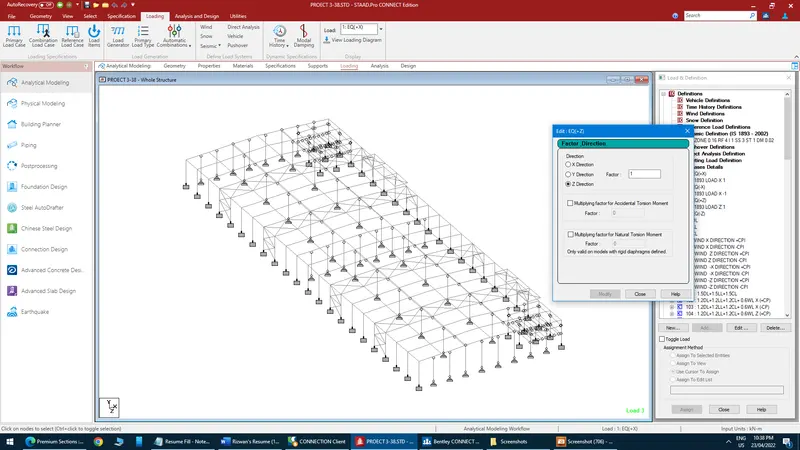

SEISMIC LOAD

SELECT IS 1893 2002/2005

ZONE (3)= 0.16

RESPONSE REDUCTION FACTOR (R)= 4 (STEEL FRAME WITH ORDINARY MOMENT RESISTING FRAME )

IMPORTANCE FACTOR (I)= 1 (ALL OTHER BUILDINGS)

ROCK AND SOIL SITE FACTOR (SS)= 3

TYPE OF STRUCTURE (ST) =1

DAMPING RATIO (DM)= 0.02

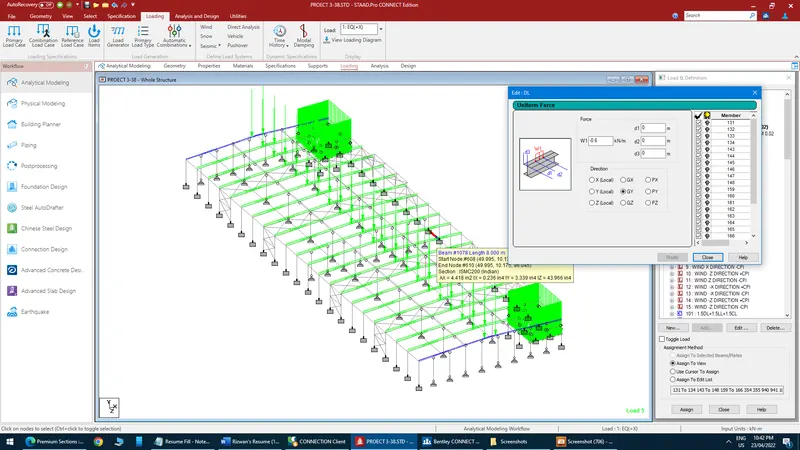

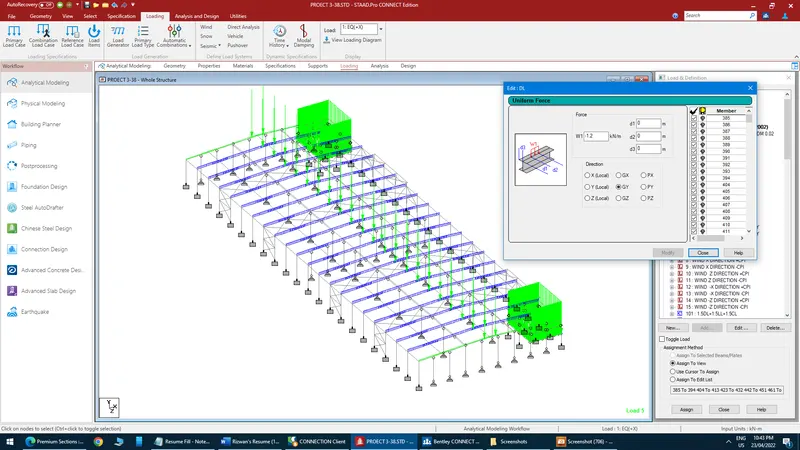

DEAD LOAD

WEIGHT OF SHEET =5 KG/M^2

WEIGHT OF PURLIN ,SAG ROD ETC =5 KG/M^2

ADDITIONAL LOAD =5 KG/M^2

TOTAL LOAD =15 KG/M^2 =0.15 KN/M^2

DEAD LOAD ON GABLE RAFTER =0.15*4=0.6 KN/M

DEAD LOAD ON MAIN RAFTER =0.15*8=1.2 KN/M

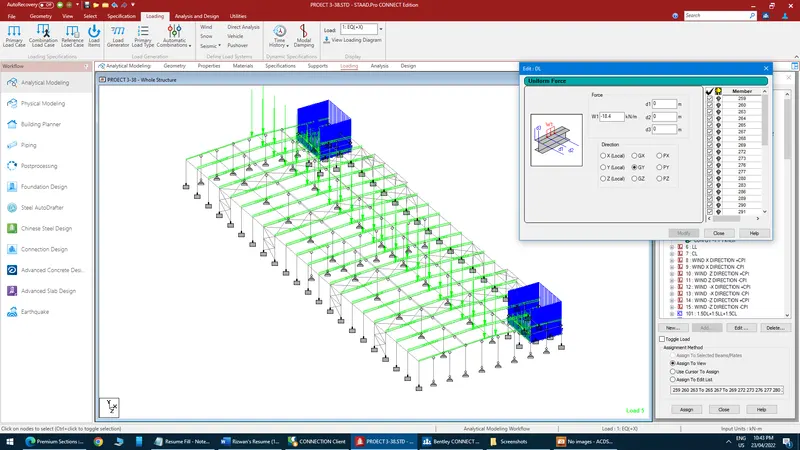

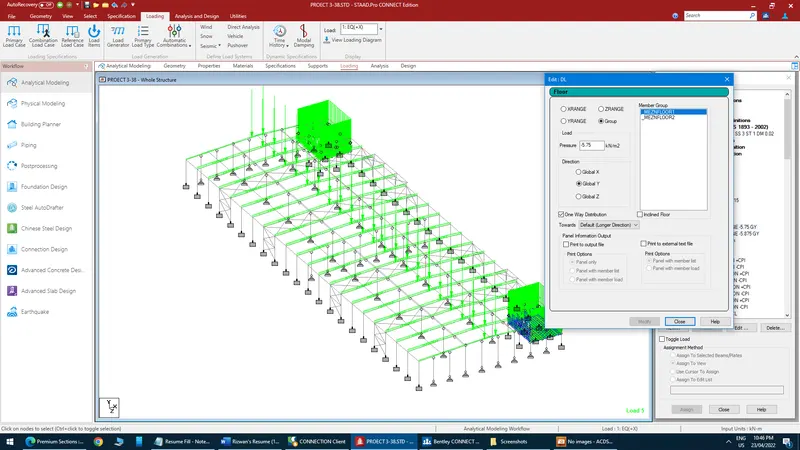

DEAD LOAD MEZZANINE FLOOR

Self weight of 150 thk. RCC slab + self weight of structural members shall be considered on mezzanine floors.=0.15*25=3.75 KN/M^2

Floor finish / Waterproofing loads of 150 Kg / M2 shall be considered on mezzanine floors=

1.5 KN/M^2

Additional Load of 50 Kg/m2 shall be considered on mezzanine floors. =0.5 KN/M^2

TOTAL LOAD=5.75 KN/M^2

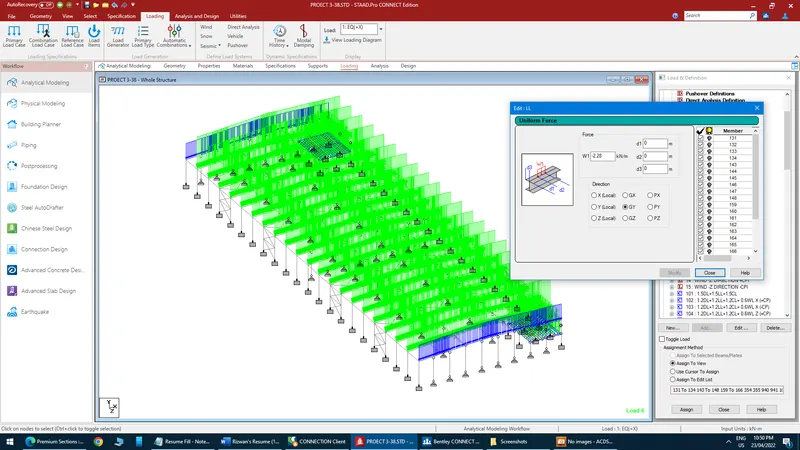

LIVE LOAD

On roof and on canopy - 57 Kg. / M2=0.57 KN/M^2

LIVE LOAD ON GABLE FRAME =0.57*4=2.28 KN/M

LIVE LOAD ON MAIN FRAME =0.57*8=4.56 KN/M

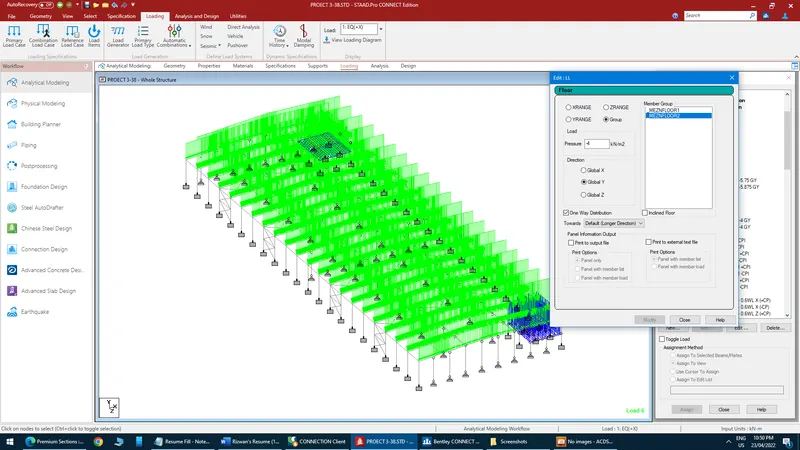

On Mezzanine floor AS FLOOR LOAD - 400 Kg/ M2 = 4 KN/M^2

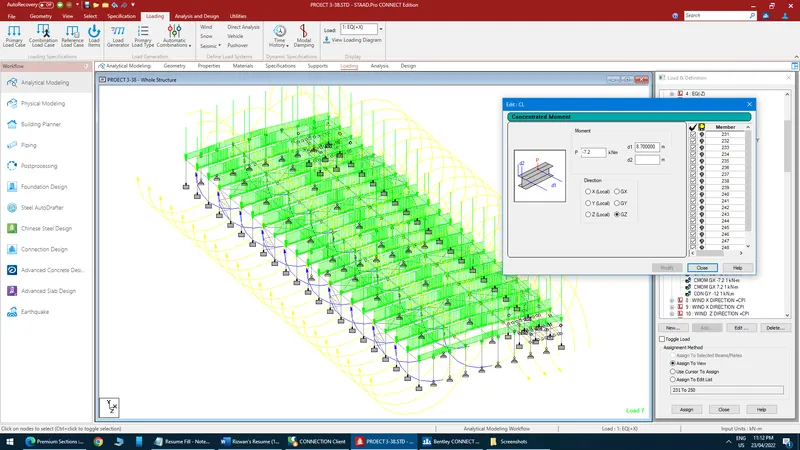

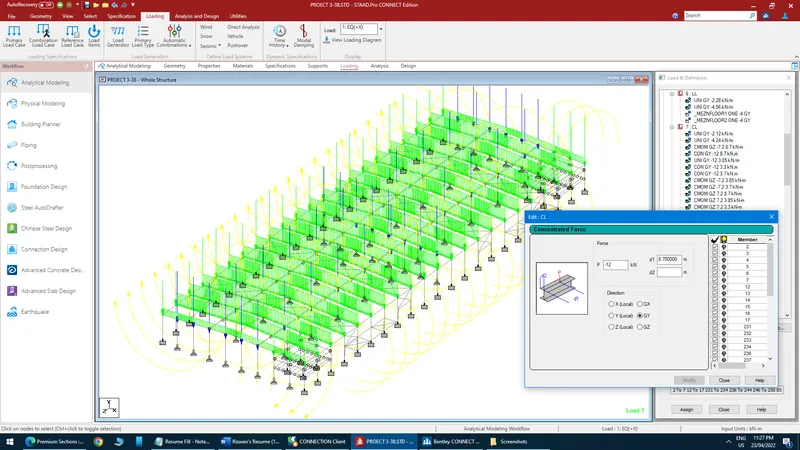

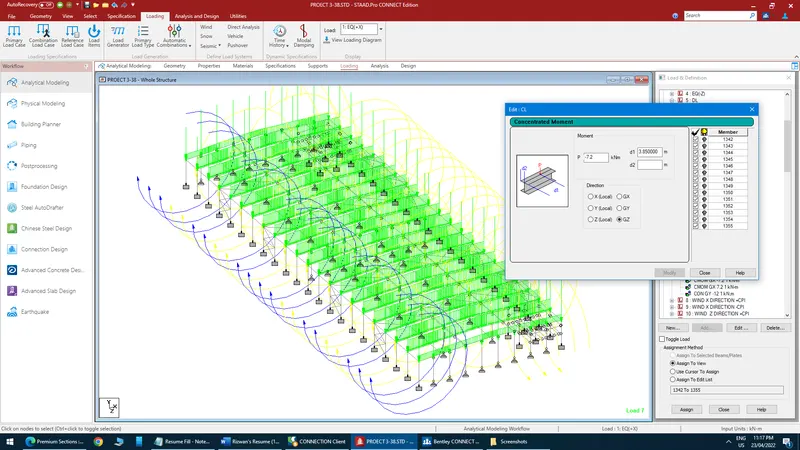

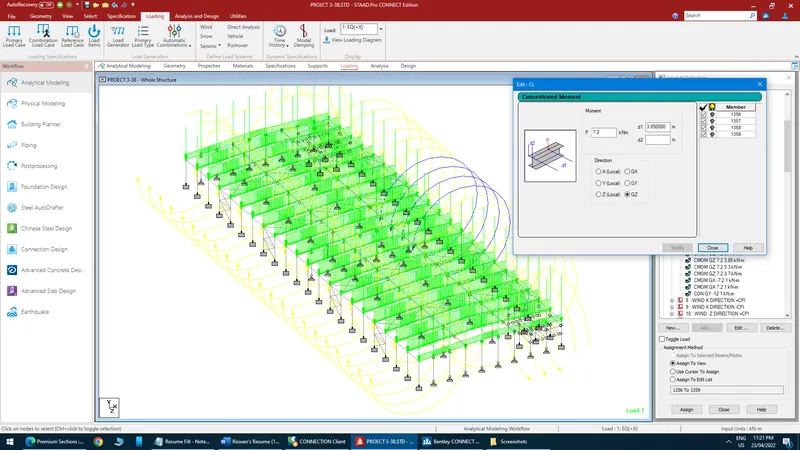

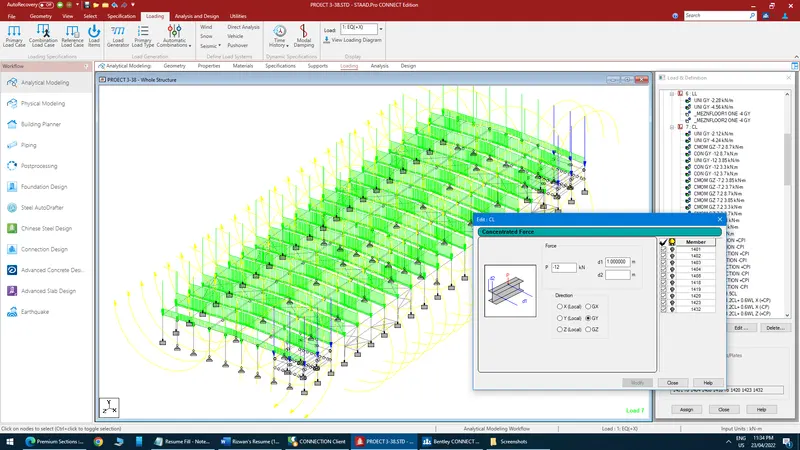

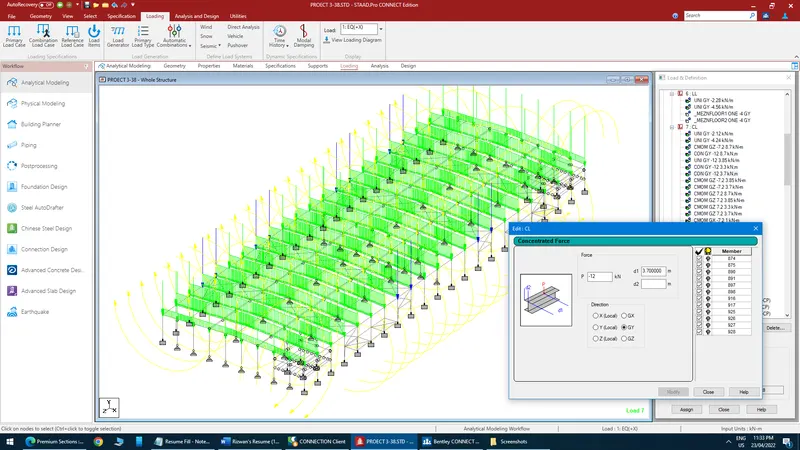

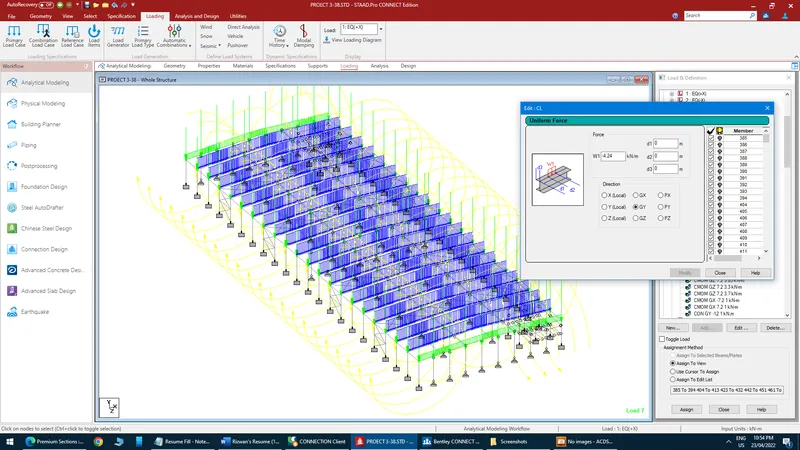

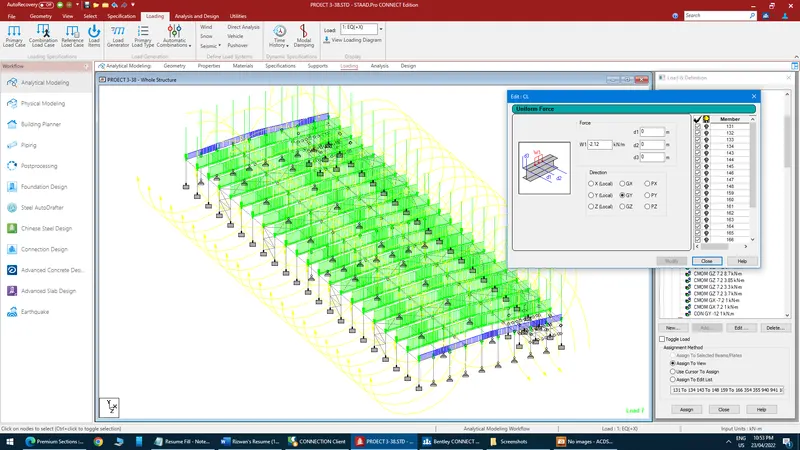

Collateral Load (CL)

10 Kg / m2 to be considered for design of purlin and portal.=0.1 KN/M^2

Due to sprinklers & fire fighting system

Portal and other structural members to be designed for 3 Kg / M2 of uniform load.=0.03 KN/M^2

Load due to Insulation

50mm thick rockwool insulation along with liner panel is to be provided on roof Additional load of 10 Kg / m2 to be considered for design or purlin and portal. =0.1 KN/M^2

12mm thick bubble wrap insulation is to be provided on roof area. Additional load of 5 Kg / m2 to be considered for design of purlin and portal.=0.05 KN/M^2

Load due to Solar Panels

Additional load of 15 Kg / m2 to be considered for design of purlin and portal for provision of fixing solar panel.=0.15 KN/M^2

additional load of 10 kg / m2=0.1 KN/M^2

TOTAL LOAD =0.53 KN/M^2

CL LOAD GABLE FRAME =0.53*4 =2.12 KN/M

CL LOAD MAIN FRAME =0.53*8 =4.24 KN/M

COLLATERAL LOAD CONCENTRATED FORCE =150 KG/RM^2=1.5 KN/M^2*8 M=12 KN

COLLATERAL LOAD CONCENTRATED MOMENT =12KN *0.6 M=7.2 KNM

CANOPY CALCULATION

UPWARD

-1.08*0.7*8=6.048 KN/M

-1.08*0.7*4=3.024 KN/M

DOWNWARD

0.35*0.7*8=1.96 KN/M

0.35*0.7*4=0.98 KN/M

STEP 1.

OPEN STAAD PRO

DEFINE GEOMETRY

BY PUTTING THE NODE DATA IN X,Y AND Z IN M

STEP 2

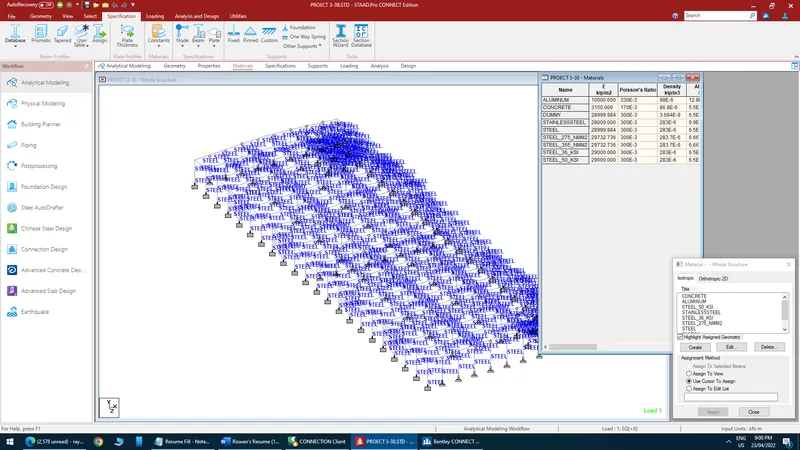

DEFINE MATERIAL

STEEL

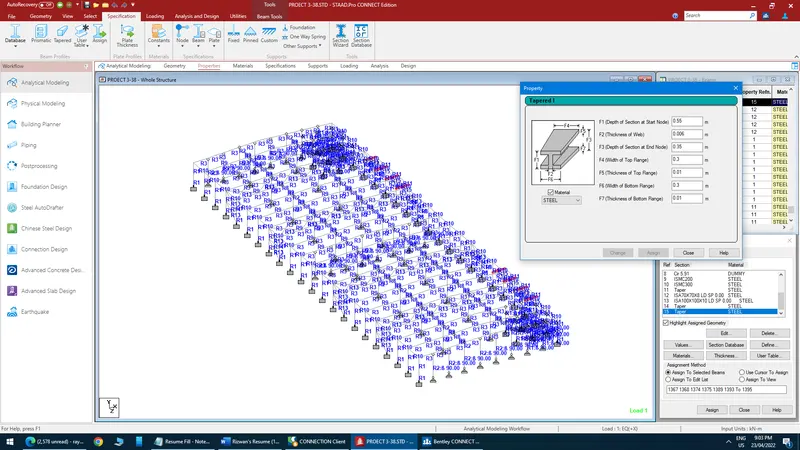

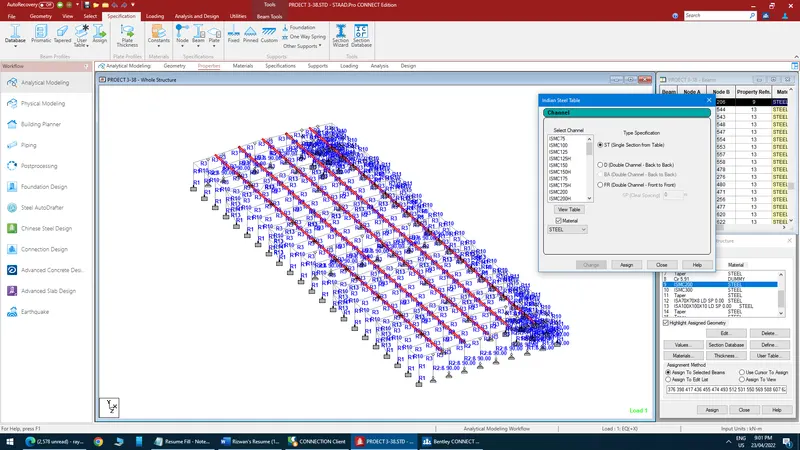

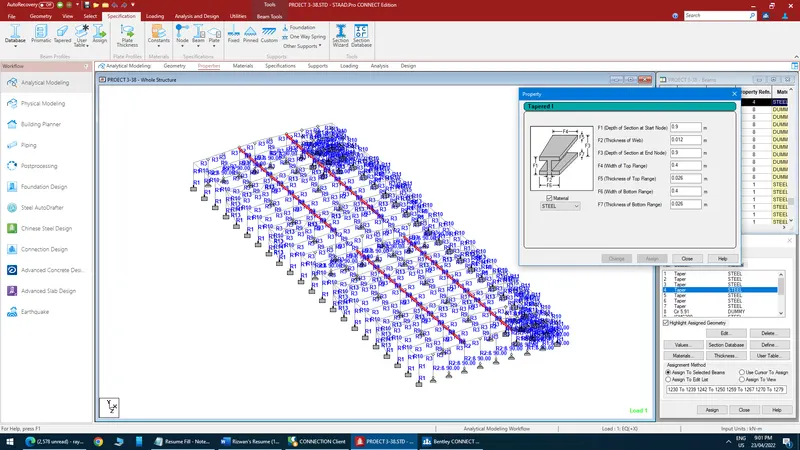

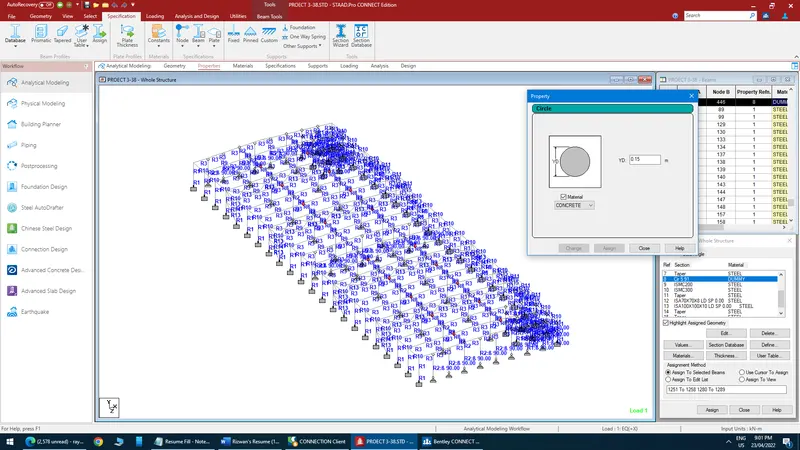

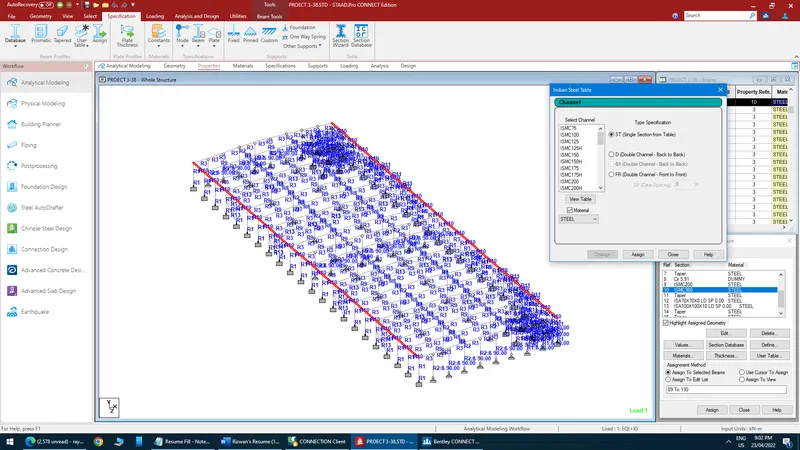

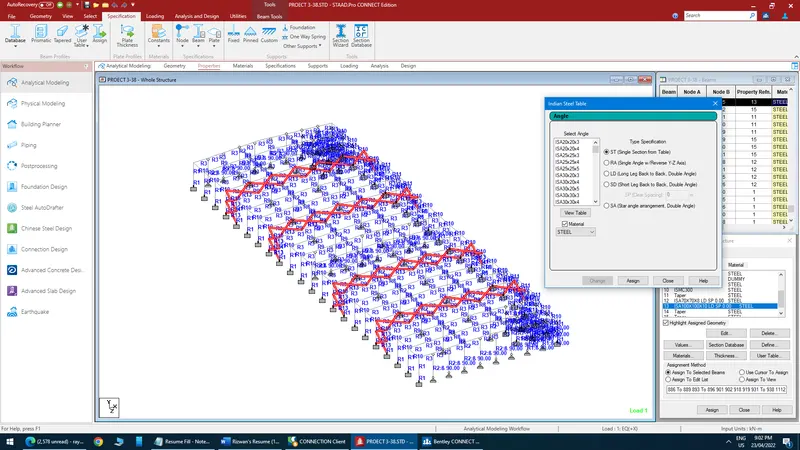

STEP 3

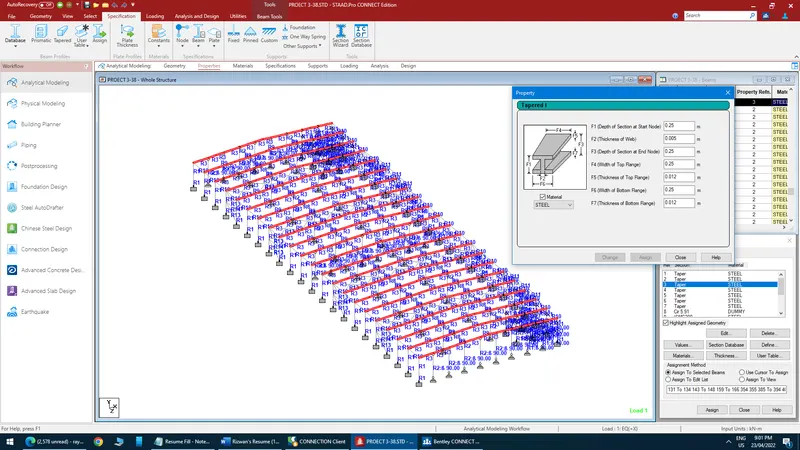

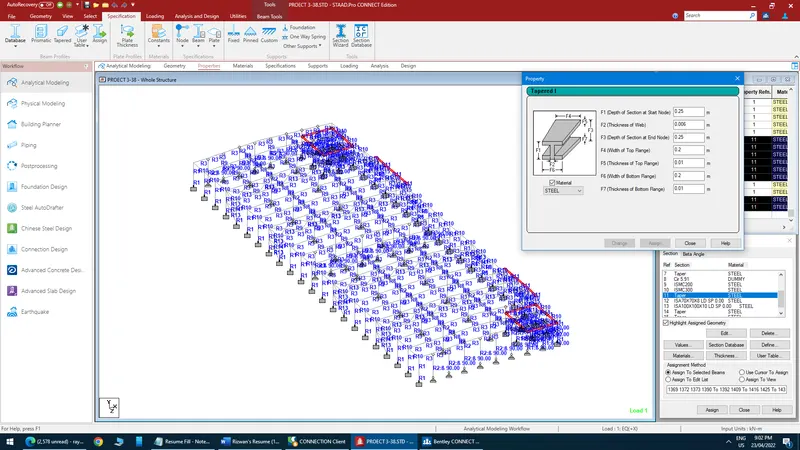

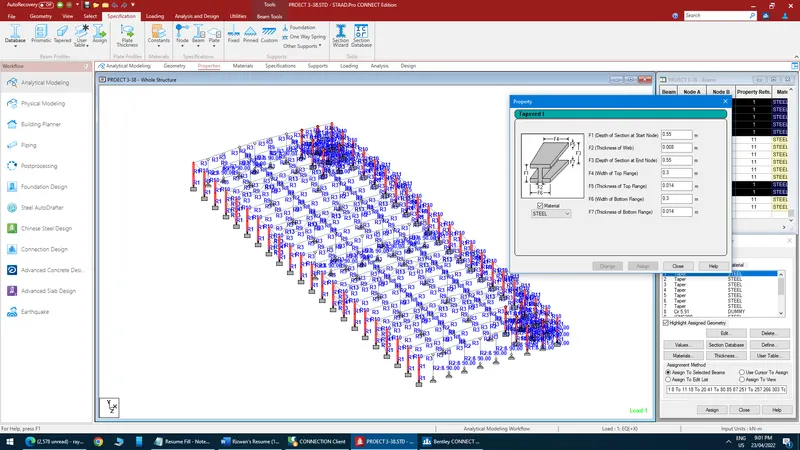

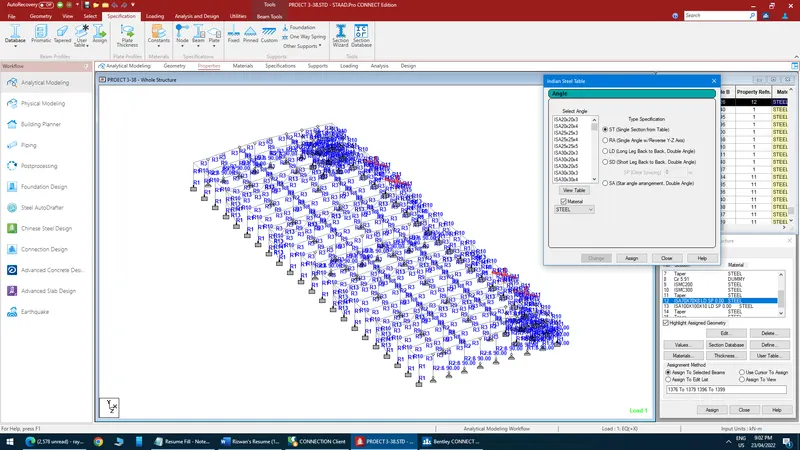

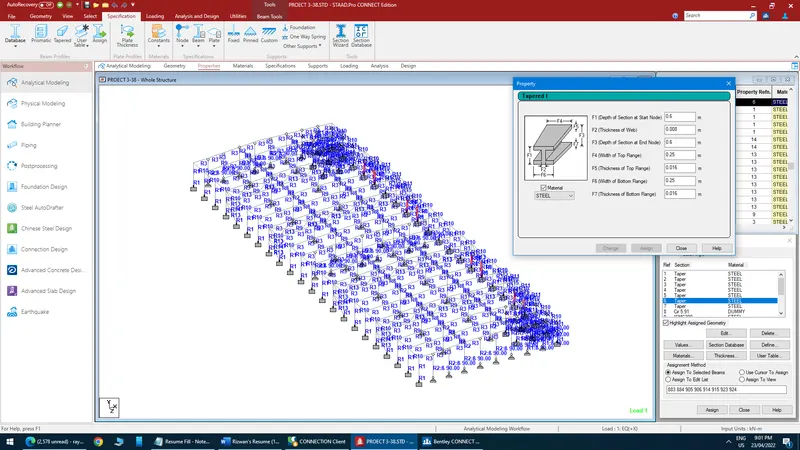

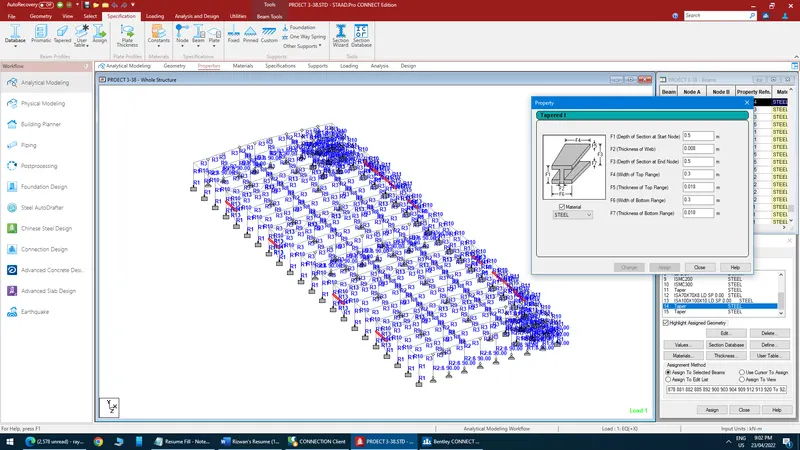

DEFINE PROPERTY

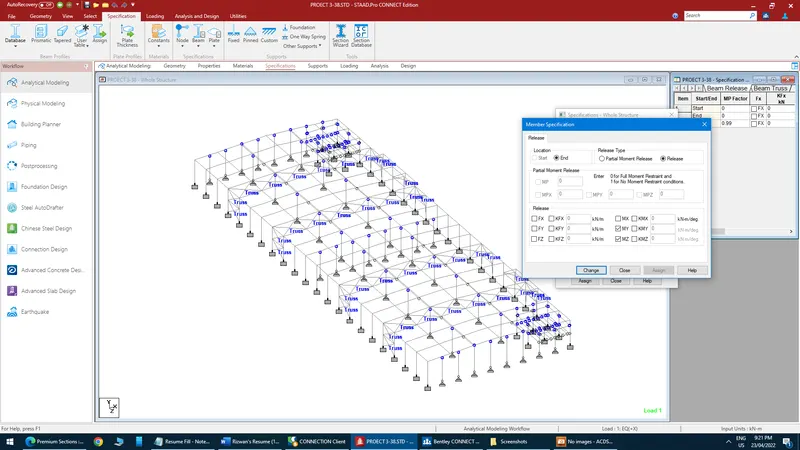

STEP 4.

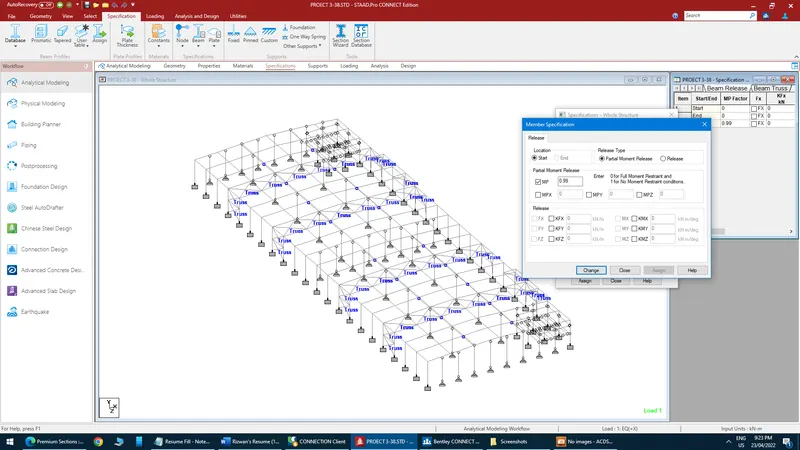

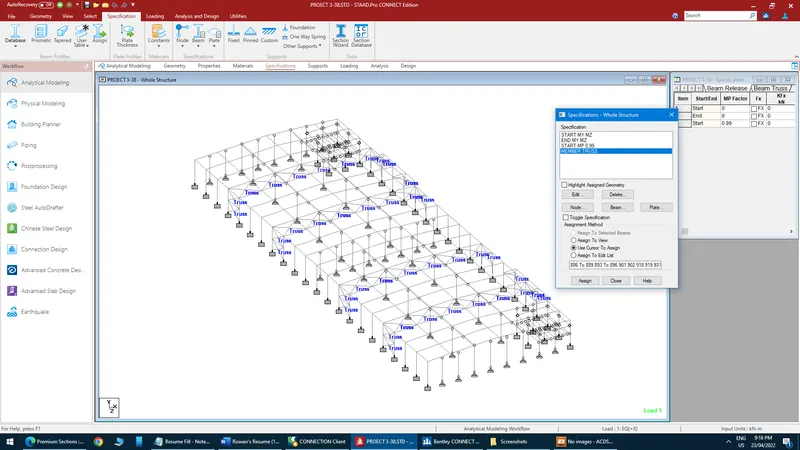

GO TO SPECIFICATION

ASSIGN MEMBER TRUSS TO ALL BRACING MEMBERS

APPLY RELEASE

START TO M@Y AND M@Z

APPLY RELEASE

END TO M@Y AND M@Z

APLLY PARTIAL MOMENT RELEASE

MP =0.99

STEP 5.

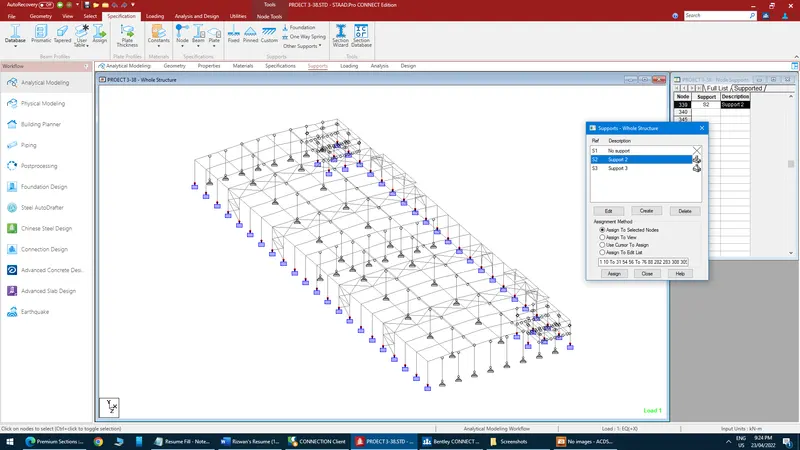

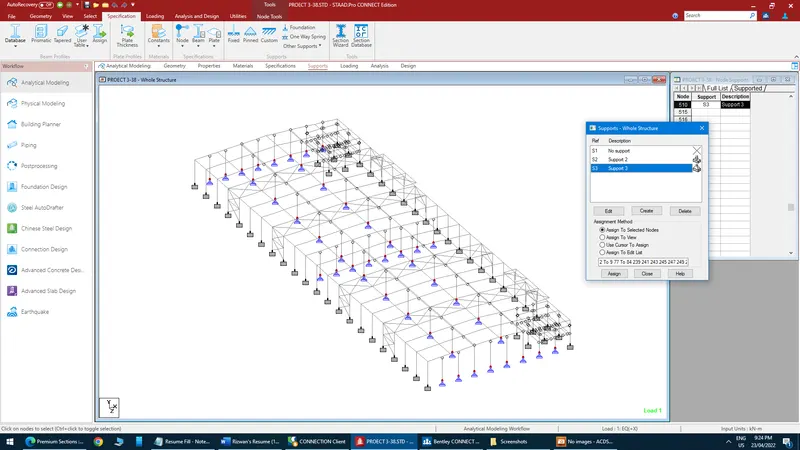

DEFINE SUPPORT CONDITION

FIXED SUPPORTS TO COLUMN

PINNED SUPPORTS TO COLUMN

STEP 5

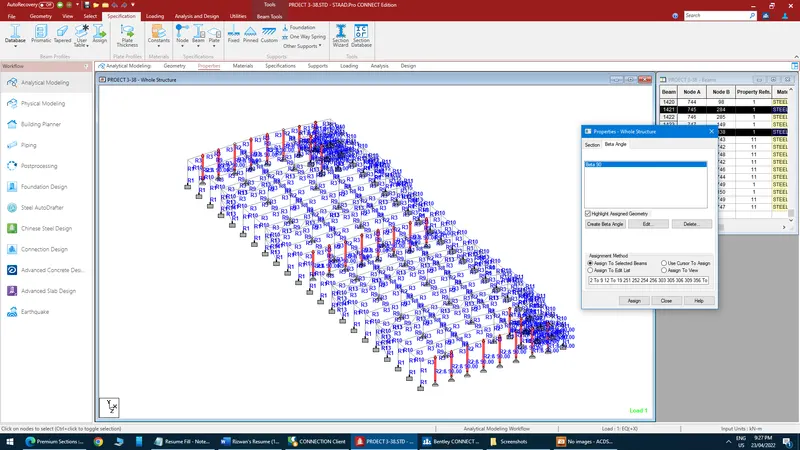

ASSIGN BETA ANGLE TO COLUMN

STEP 6

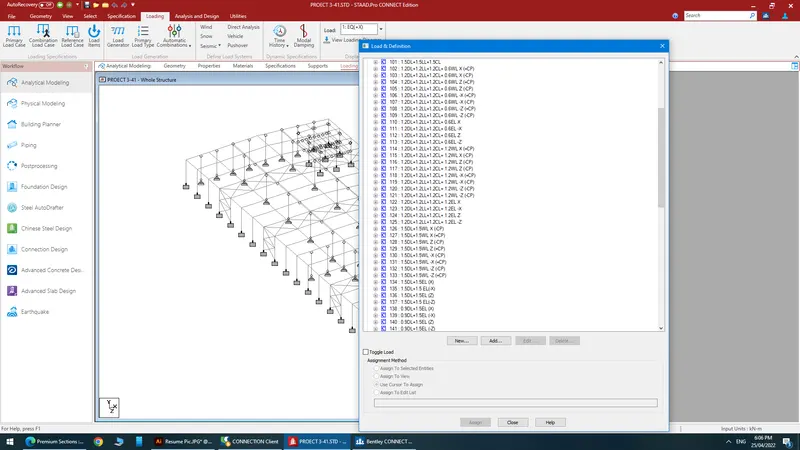

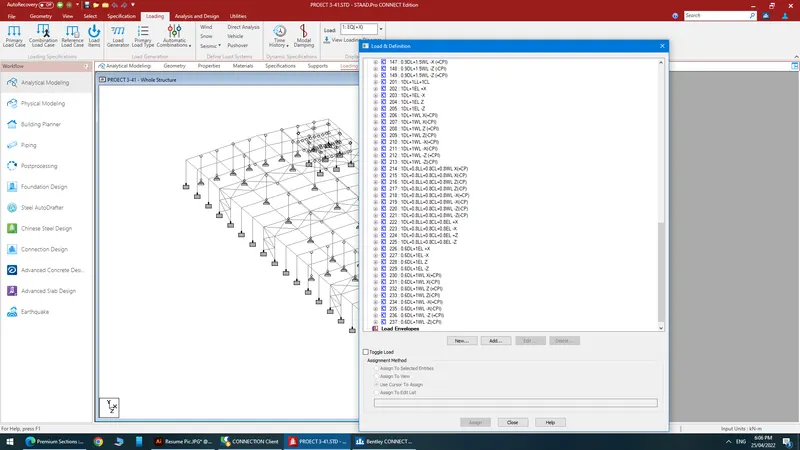

GO TO LOADING IN RIBBON TOOL BAR

DEFINE LOAD 1 SEISMIC EQ +X

DEFINE LOAD 2 SEISMIC EQ -X

DEFINE LOAD 3 SEISMIC EQ +Z

DEFINE LOAD 4 SEISMIC EQ -Z

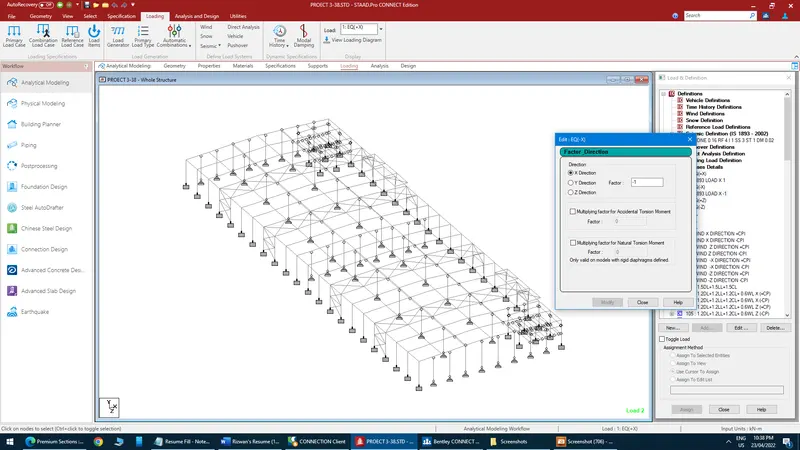

DEFINE SEISMIC DEFINITION

DEFINE LOAD 1 SEISMIC EQ +X

GO TO EQ +X

ADD

SEISMIC LOADS

FACTOR DIRECTION

X DIRECTION

FACTOR +1

GO TO EQ -X

ADD

SEISMIC LOADS

FACTOR DIRECTION

X DIRECTION

FACTOR -1

GO TO EQ +Z

ADD

SEISMIC LOADS

FACTOR DIRECTION

Z DIRECTION

FACTOR +1

GO TO EQ -Z

ADD

SEISMIC LOADS

FACTOR DIRECTION

Z DIRECTION

FACTOR -1

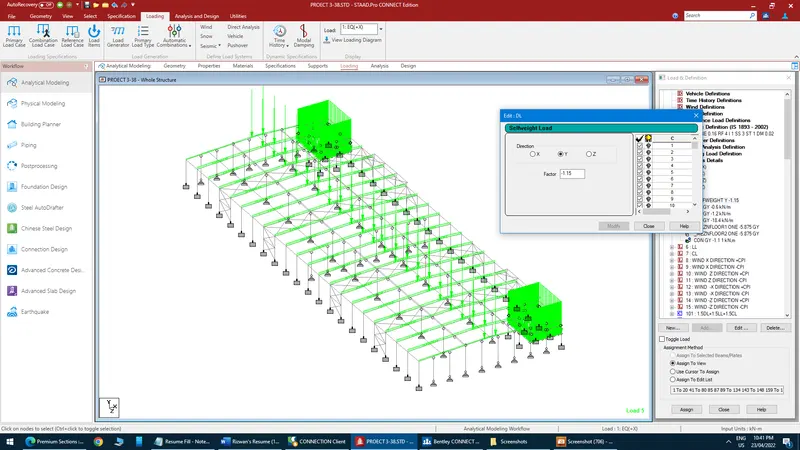

DEFINE LOAD 5 DEAD LOAD AS DL

GO TO

DL

ADD

SELFWEIGHT

DIRECTION =Y

FACTOR = -1.15 ASSIGN TO VIEW

GO TO DL

MEMBER LOAD

UNIFORM FORCE

W1= -0.6 KN/M DIRECTION =GY

ASSIGN TO GABLE FRAME

GO TO DL

MEMBER LOAD

UNIFORM FORCE

W1= -1.2 KN/M DIRECTION =GY

ASSIGN TO MAIN FRAME

GO TO DL

MEMBER LOAD

UNIFORM FORCE

W1= -18.4 KN/M DIRECTION =GY

ASSIGN TO PERIPHERY MEZZANINE FLOOR

GO TO DL

FLOOR LOAD

GROUP

MEZNFLOOR 1

PRESSURE= -5.75 KN/M^2 DIRECTION =GY

ONE WAY DISTRIBUTION

ASSIGN TO MEZZANINE FLOOR

GO TO DL

FLOOR LOAD

GROUP

MEZNFLOOR 2

PRESSURE= -5.75 KN/M^2 DIRECTION =GY

ONE WAY DISTRIBUTION

ASSIGN TO MEZZANINE FLOOR

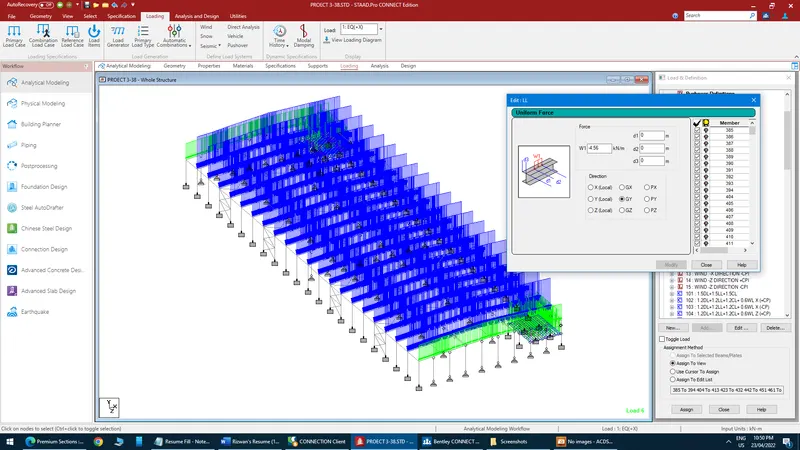

DEFINE LOAD 6 LIVE LOAD AS LL

GO TO LL

MEMBER LOAD

UNIFORM FORCE

W1= -2.28 KN/M DIRECTION =GY

ASSIGN TO GABLE FRAME

GO TO LL

MEMBER LOAD

UNIFORM FORCE

W1= -4.56 KN/M DIRECTION =GY

ASSIGN TO MAIN FRAME

GO TO LL

FLOOR LOAD

GROUP

MEZNFLOOR 1

PRESSURE= -4 KN/M^2 DIRECTION =GY

ONE WAY DISTRIBUTION

ASSIGN TO MEZZANINE FLOOR

GO TO LL

FLOOR LOAD

GROUP

MEZNFLOOR 2

PRESSURE= -4 KN/M^2 DIRECTION =GY

ONE WAY DISTRIBUTION

ASSIGN TO MEZZANINE FLOOR

DEFINE COLLATERAL LOAD AS CL

GO TO CL

MEMBER LOAD

UNIFORM FORCE

W1= -2.12 KN/M DIRECTION =GY

ASSIGN TO GABLE FRAME

DEFINE COLLATERAL LOAD AS CL

GO TO CL

MEMBER LOAD

UNIFORM FORCE

W1= -4.24 KN/M DIRECTION =GY

ASSIGN TO MAIN FRAME

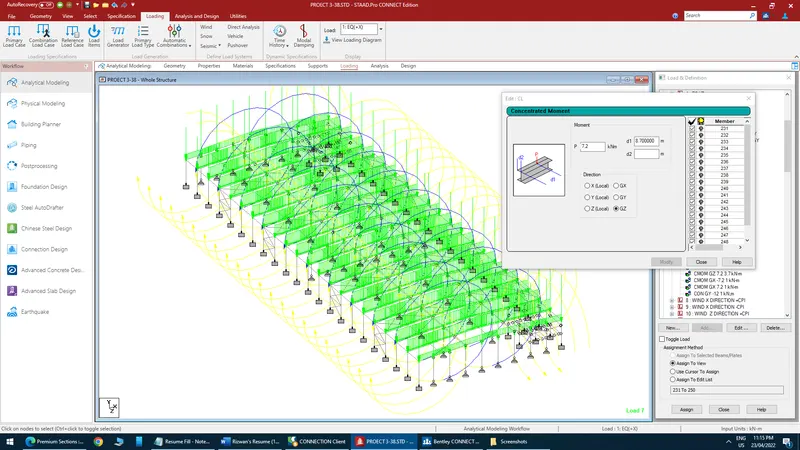

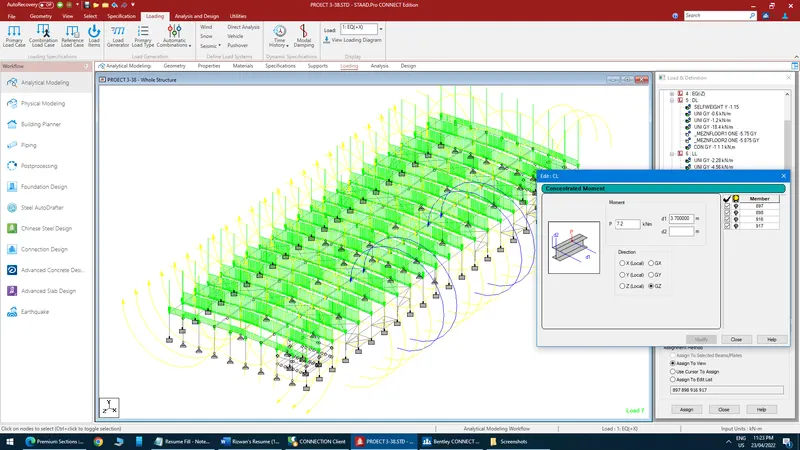

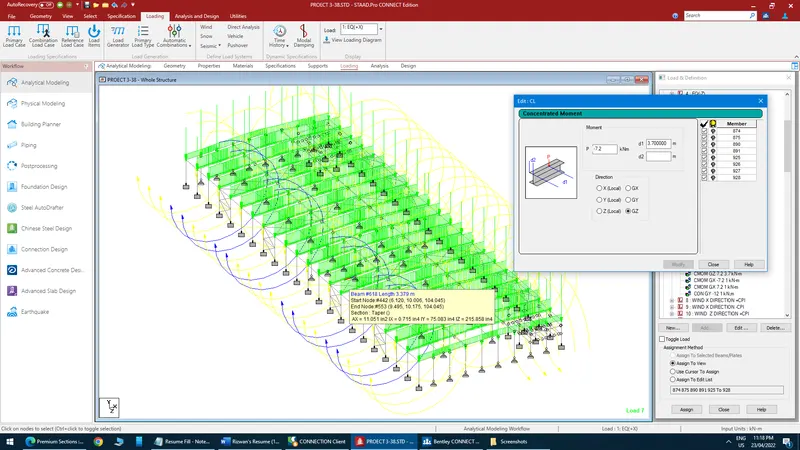

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=-7.2 KNM

D1=8.7 M

DIRECTION =GZ

ASSIGN TO INTERIOR COLUMN ALONG LENGTH

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=7.2 KNM

D1=8.7 M

DIRECTION =GZ

ASSIGN TO INTERIOR COLUMN ALONG LENGTH

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=-7.2 KNM

D1=3.85 M

DIRECTION =GZ

ASSIGN TO LEFT EXT COLUMN ALONG LENGTH

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=-7.2 KNM

D1=3.7 M

DIRECTION =GZ

ASSIGN TO LEFT EXT COLUMN WITH BRACING ALONG LENGTH

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=7.2 KNM

D1=3.85 M

DIRECTION =GZ

ASSIGN TO RIGHT EXT COLUMN ALONG LENGTH

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=7.2 KNM

D1=3.7 M

DIRECTION =GZ

ASSIGN TO RIGHT EXT COLUMN WITH BRACING ALONG LENGTH

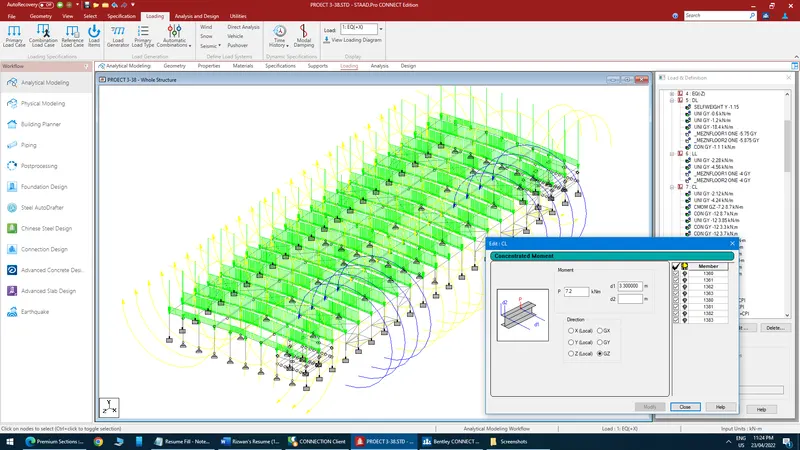

GO TO CL

MEMBER FORCE

CONCENTRATED MOMENT

P=7.2 KNM

D1=3.3 M

DIRECTION =GZ

ASSIGN TO RIGHT EXT COLUMN WITH BRACING AND CANOPY ALONG LENGTH

GO TO CL

MEMBER FORCE

CONCENTRATED FORCE

P=-12 KN

D1=8.7M

DIRECTION =GY

ASSIGN TO INTERIOR COLUMN AND WIND COLUMN

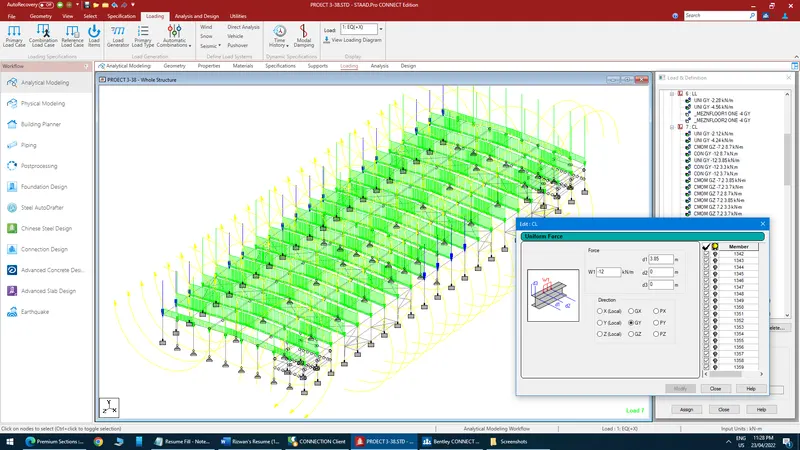

GO TO CL

MEMBER FORCE

CONCENTRATED FORCE

P=-12 KN

D1=3.85 M

DIRECTION =GY

ASSIGN TO LEFT AND RIGHT COLUMN WITHOUT BRACING

GO TO CL

MEMBER FORCE

CONCENTRATED FORCE

P=-12 KN

D1=3.3M

DIRECTION =GY

ASSIGN TO RIGHT COLUMN WITH CANOPY

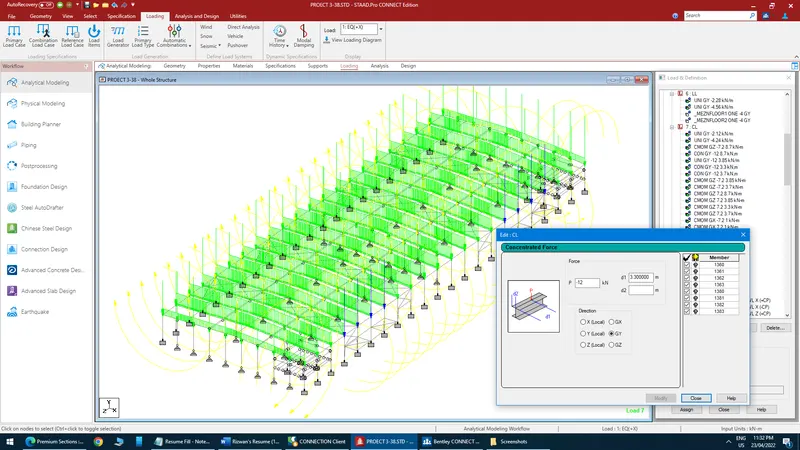

GO TO CL

MEMBER FORCE

CONCENTRATED FORCE

P=-12 KN

D1=3.7M

DIRECTION =GY

ASSIGN TO LEFT AND RIGHT COLUMN WITH BRACING

GO TO CL

MEMBER FORCE

CONCENTRATED FORCE

P=-12 KN

D1=1 M

DIRECTION =GY

ASSIGN TO COLUMN SUPPORTING MEZZANINE FLOOR

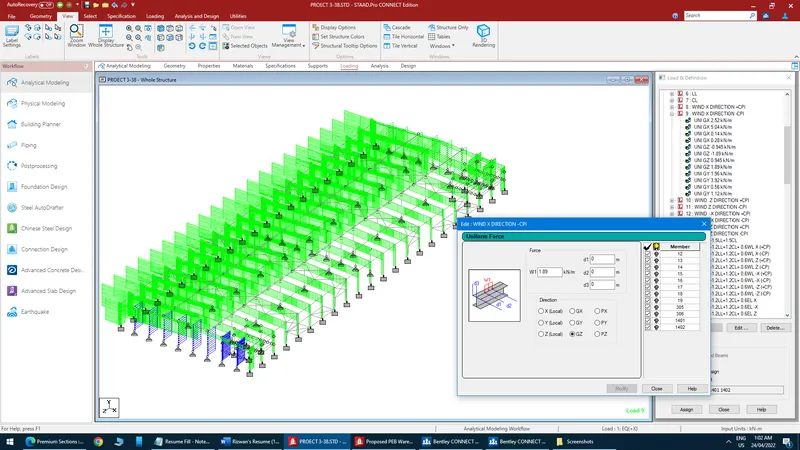

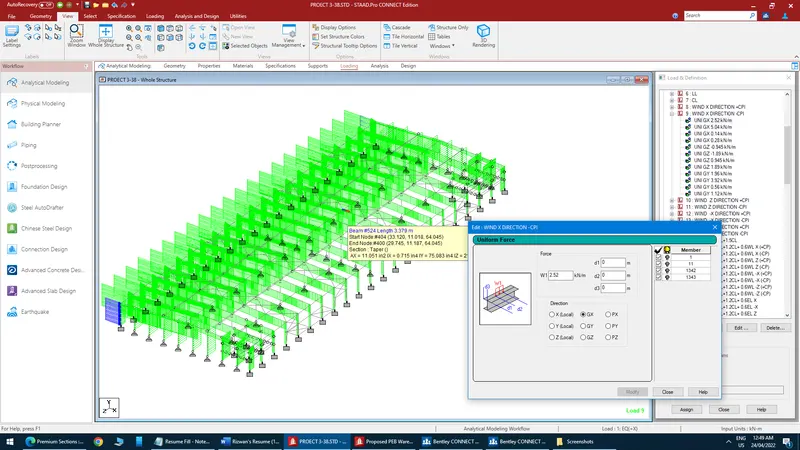

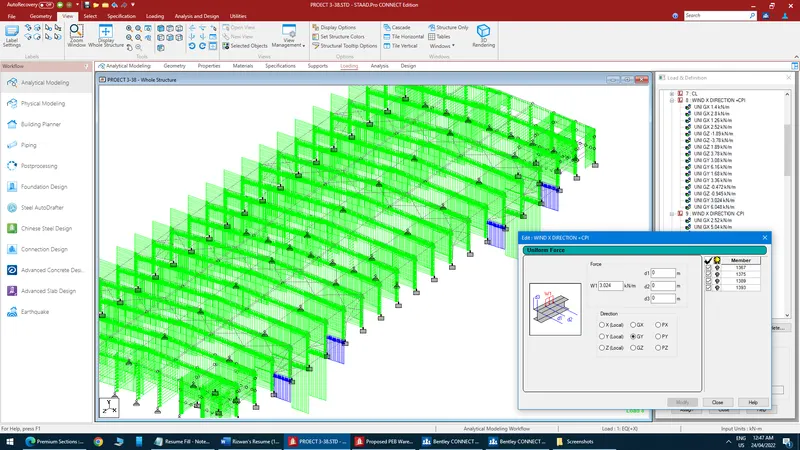

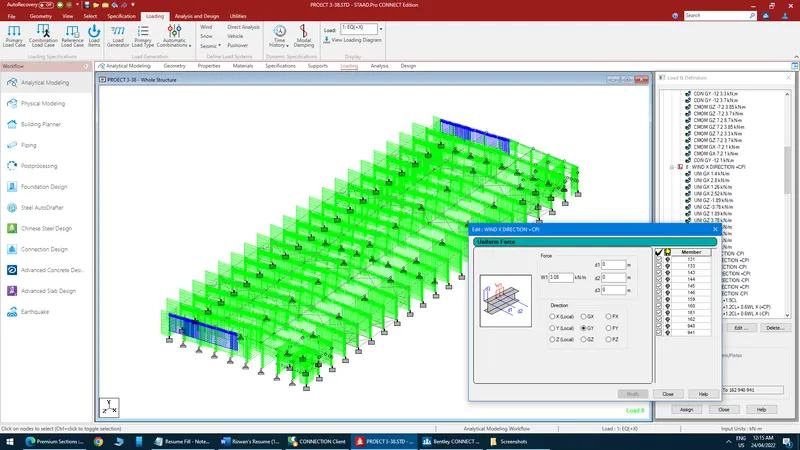

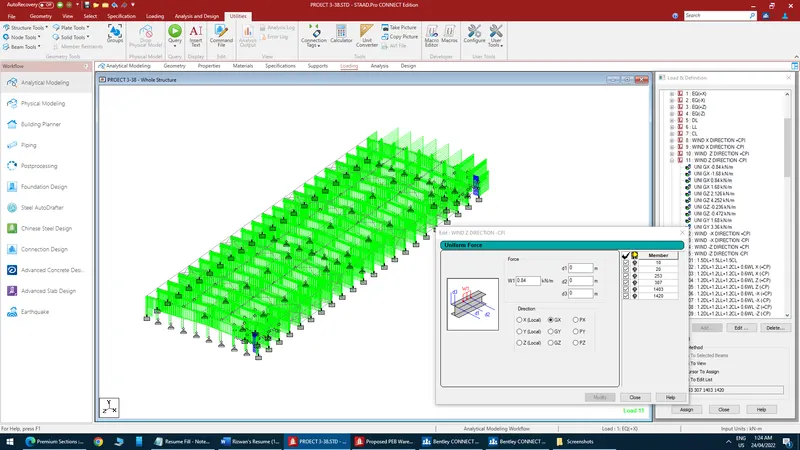

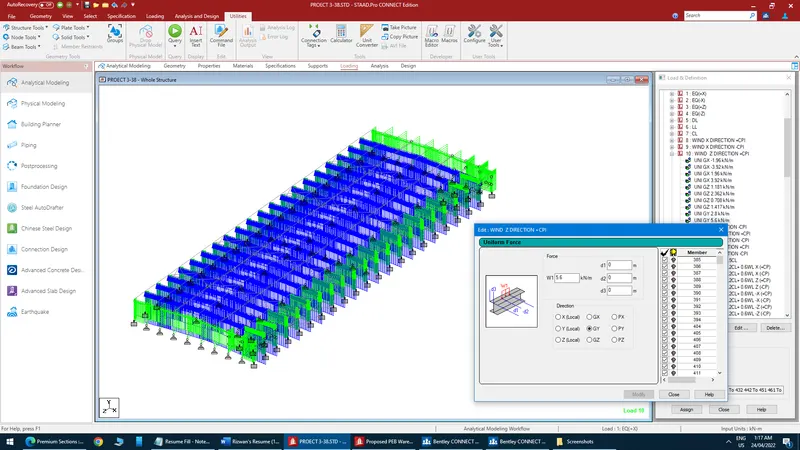

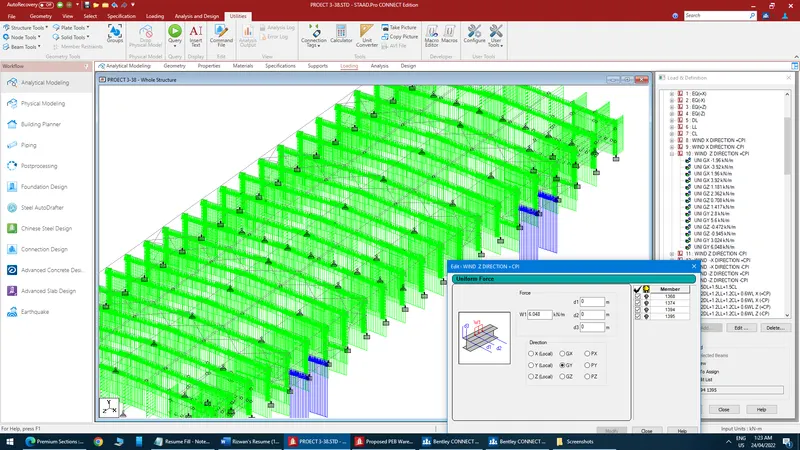

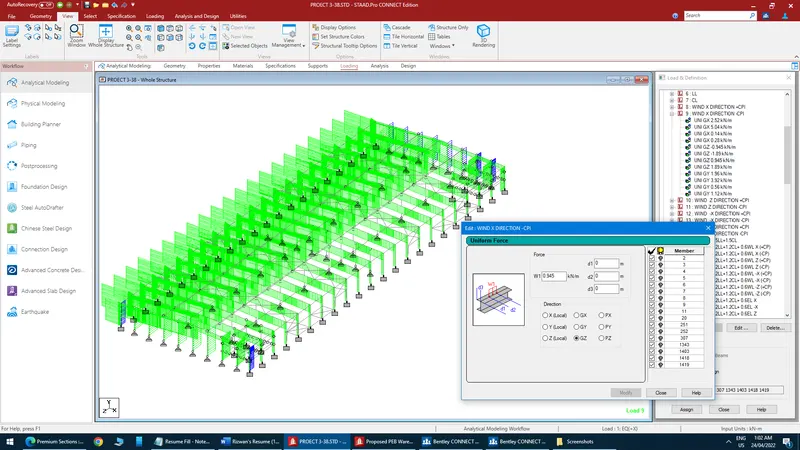

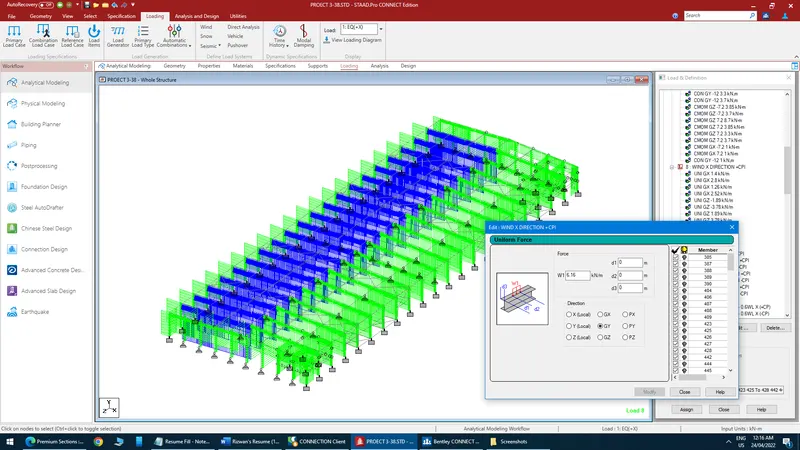

DEFINE LOAD 7 WIND LOAD AS WL +X

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.4 KN/M DIRECTION =GX

ASSIGN TO LEFT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 2.8 KN/M DIRECTION =GX

ASSIGN TO LEFT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.26 KN/M DIRECTION =GX

ASSIGN TO RIGHT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 2.52 KN/M DIRECTION =GX

ASSIGN TO RIGHT EXTERNAL COLUMN

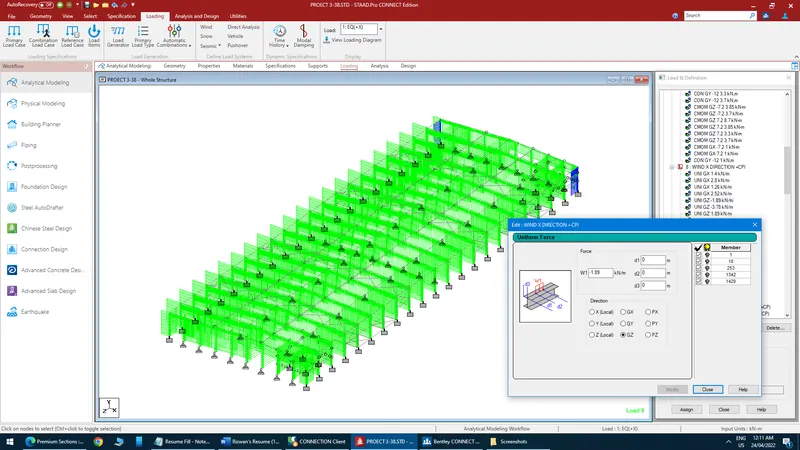

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -1.89 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -3.78 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.89 KN/M DIRECTION =GZ

ASSIGN TO FRONT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.78 KN/M DIRECTION =GZ

ASSIGN TO FRONT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.08 KN/M DIRECTION =GY

ASSIGN TO FRONT AND BACK GABLE LEFT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 6.16 KN/M DIRECTION =GY

ASSIGN TO ALL INTERNAL MAIN LEFT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.68 KN/M DIRECTION =GY

ASSIGN TO FRONT AND BACK GABLE RIGHT FRAME


GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.36 KN/M DIRECTION =GY

ASSIGN TO ALL INTERNAL MAIN RIGHT FRAME

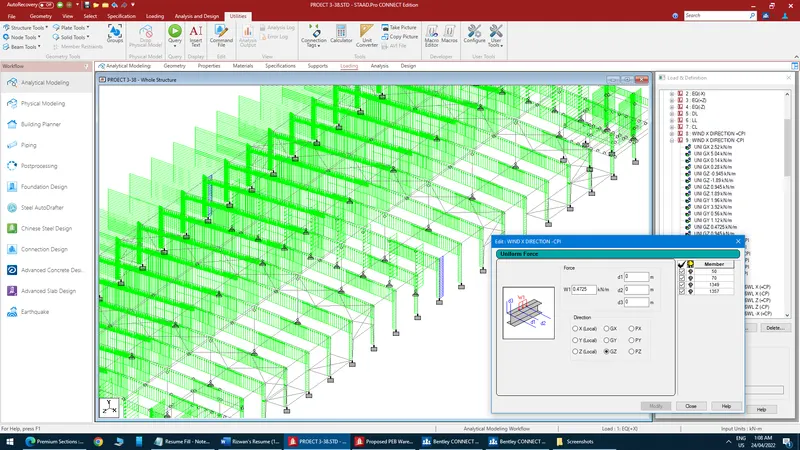

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -0.472 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL CORNER COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= - 0.945 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.024 KN/M DIRECTION =GY

ASSIGN TO EXTERNAL CANOPY

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 6.048 KN/M DIRECTION =GY

ASSIGN TO INTERNAL CANOPY

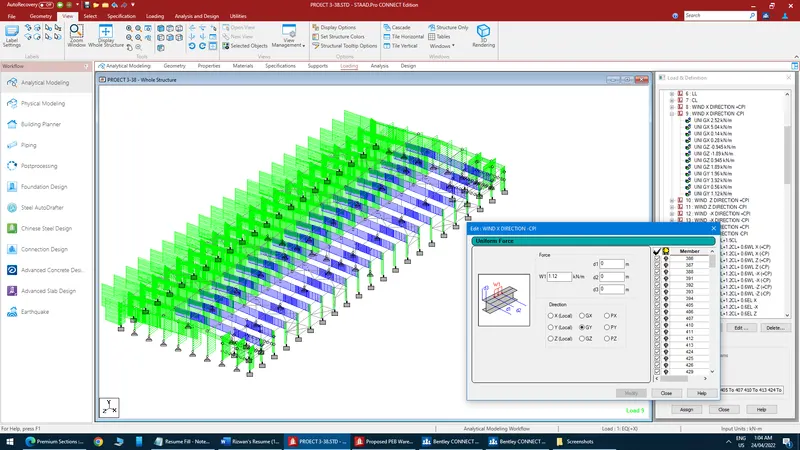

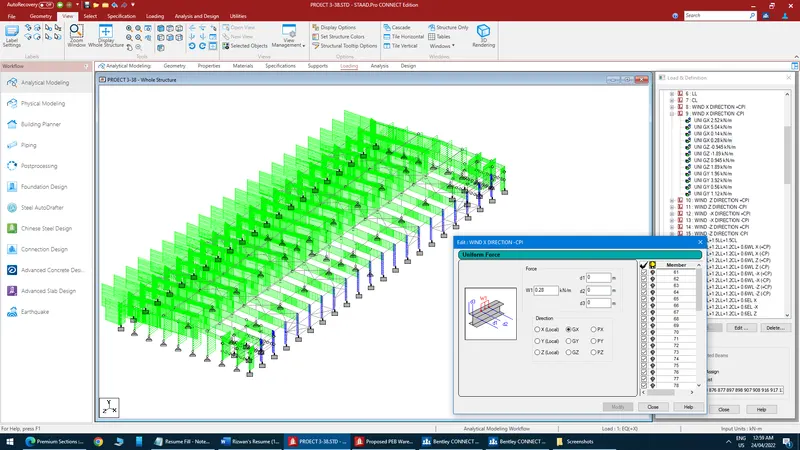

DEFINE LOAD 7 WIND LOAD AS WL -X

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 2.52 KN/M DIRECTION =GX

ASSIGN TO LEFT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 5.04 KN/M DIRECTION =GX

ASSIGN TO LEFT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.14 KN/M DIRECTION =GX

ASSIGN TO RIGHT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.28 KN/M DIRECTION =GX

ASSIGN TO RIGHT EXTERNAL COLUMN

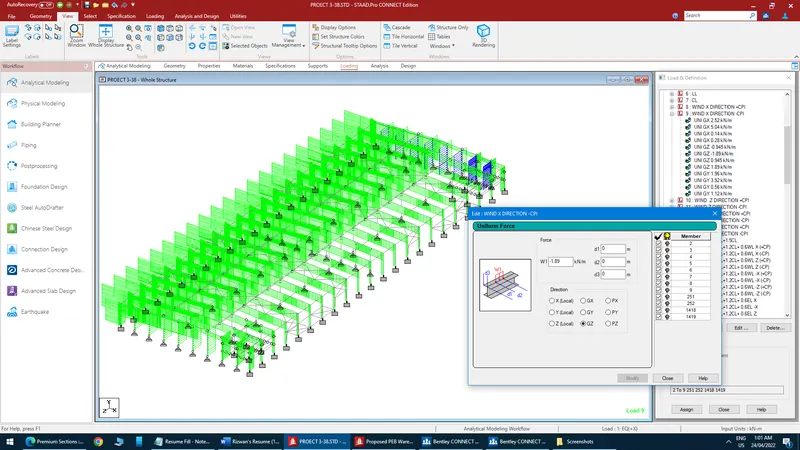

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -0.945 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -1.89 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.945 KN/M DIRECTION =GZ

ASSIGN TO FRONT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.89 KN/M DIRECTION =GZ

ASSIGN TO FRONT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.96 KN/M DIRECTION =GY

ASSIGN TO FRONT AND BACK GABLE LEFT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.92 KN/M DIRECTION =GY

ASSIGN TO ALL INTERNAL MAIN LEFT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.56 KN/M DIRECTION =GY

ASSIGN TO FRONT AND BACK GABLE RIGHT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.12 KN/M DIRECTION =GY

ASSIGN TO ALL INTERNAL MAIN RIGHT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.472 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL CORNER COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.945 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.024 KN/M DIRECTION =GY

ASSIGN TO EXTERNAL CANOPY

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 6.048 KN/M DIRECTION =GY

ASSIGN TO INTERNAL CANOPY

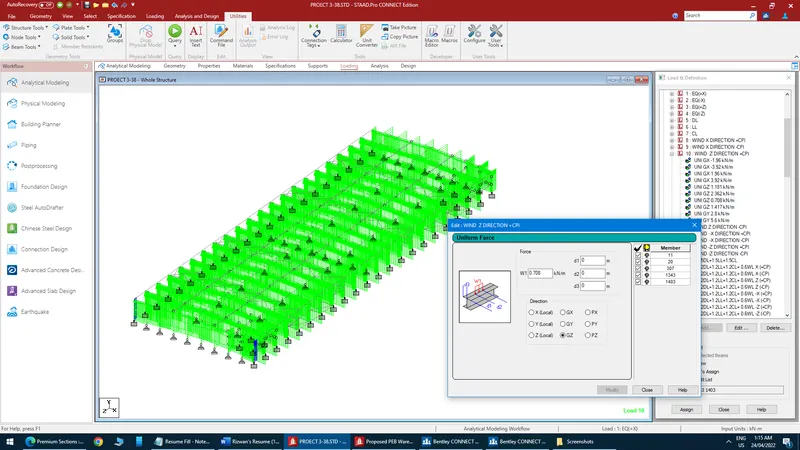

STEP 3

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -1.96 KN/M DIRECTION =GX

ASSIGN TO LEFT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.92 KN/M DIRECTION =GX

ASSIGN TO RIGHT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.96 KN/M DIRECTION =GX

ASSIGN TO RIGHT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.92 KN/M DIRECTION =GX

ASSIGN TO RIGHT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.181 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 2.362 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.708 KN/M DIRECTION =GZ

ASSIGN TO FRONT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.417 KN/M DIRECTION =GZ

ASSIGN TO FRONT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 2.8 KN/M DIRECTION =GY

ASSIGN TO FRONT AND BACK GABLE LEFT AND RIGHT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 5.6 KN/M DIRECTION =GY

ASSIGN TO ALL INTERNAL MAIN LEFT AND RIGHT FRAME

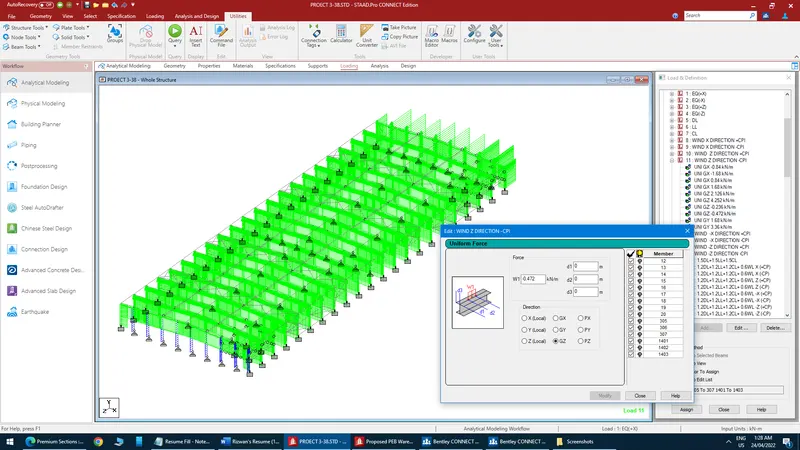

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -0.472 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL CORNER COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= - 0.945 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.024 KN/M DIRECTION =GY

ASSIGN TO EXTERNAL CANOPY

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 6.048 KN/M DIRECTION =GY

ASSIGN TO INTERNAL CANOPY

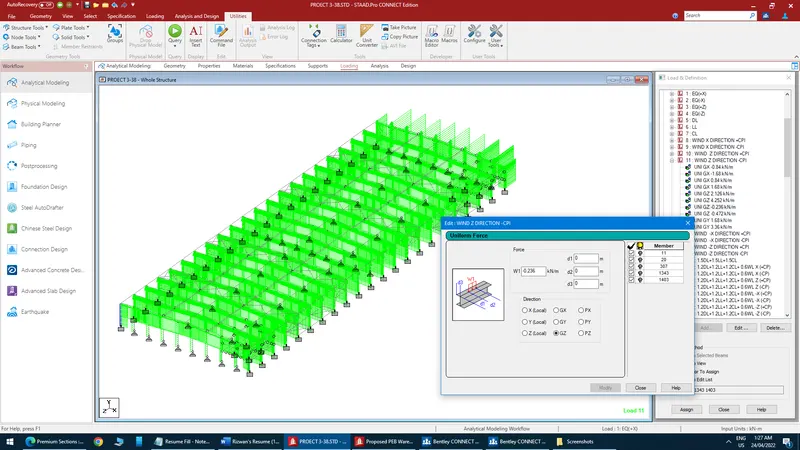

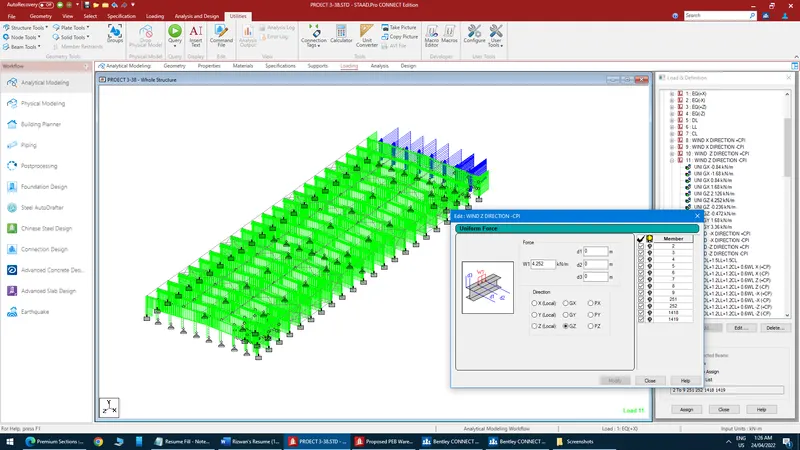

STEP 4

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -0.84 KN/M DIRECTION =GX

ASSIGN TO LEFT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -1.68 KN/M DIRECTION =GX

ASSIGN TO RIGHT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.84 KN/M DIRECTION =GX

ASSIGN TO RIGHT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.68 KN/M DIRECTION =GX

ASSIGN TO RIGHT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 2.126 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 4.252 KN/M DIRECTION =GZ

ASSIGN TO BACKSIDE EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -0.236 KN/M DIRECTION =GZ

ASSIGN TO FRONT CORNER COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= -0.472 KN/M DIRECTION =GZ

ASSIGN TO FRONT EXTERNAL COLUMN

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 1.68 KN/M DIRECTION =GY

ASSIGN TO FRONT AND BACK GABLE LEFT AND RIGHT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.36 KN/M DIRECTION =GY

ASSIGN TO ALL INTERNAL MAIN LEFT AND RIGHT FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.472 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL CORNER COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 0.945 KN/M DIRECTION =GZ

ASSIGN TO ALL INTERNAL COLUMN OF PARTITION FRAME

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 3.024 KN/M DIRECTION =GY

ASSIGN TO EXTERNAL CANOPY

GO TO WIND LOAD

MEMBER LOAD

UNIFORM FORCE

W1= 6.048 KN/M DIRECTION =GY

ASSIGN TO INTERNAL CANOPY

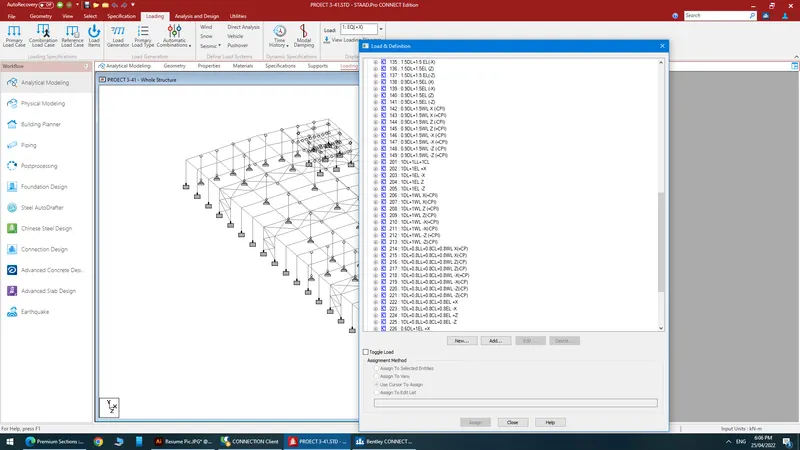

DESIGN LOAD COMBINATION

GO TO DESIGN IN RIBBON TOOL BAR

SELECT DESIGN PARAMETERS

SELECT CODE AS IS 800 2007 LSD

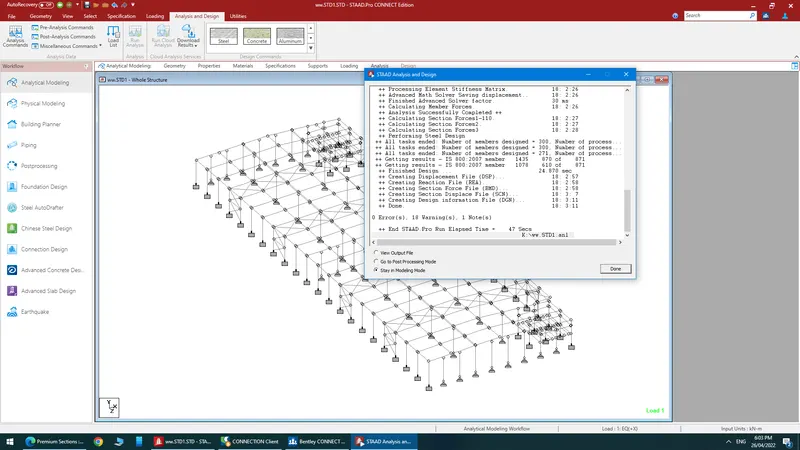

STAAD ANALYSIS AND DESIGN

POST PROCESSING MODE

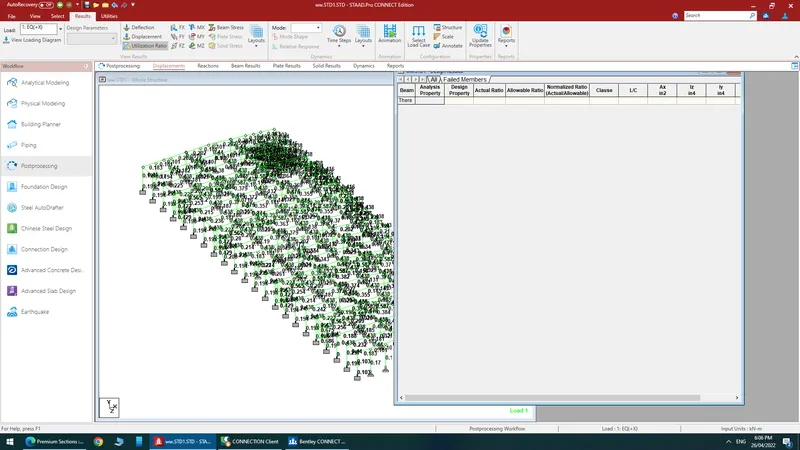

FAILED MEMBERS NONE

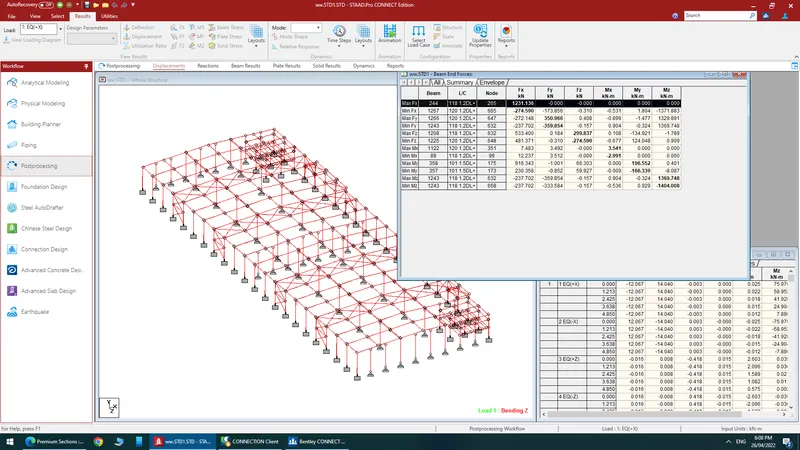

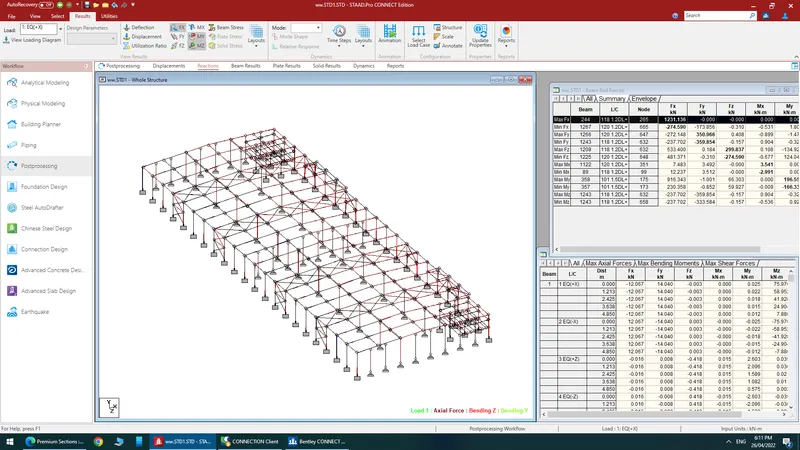

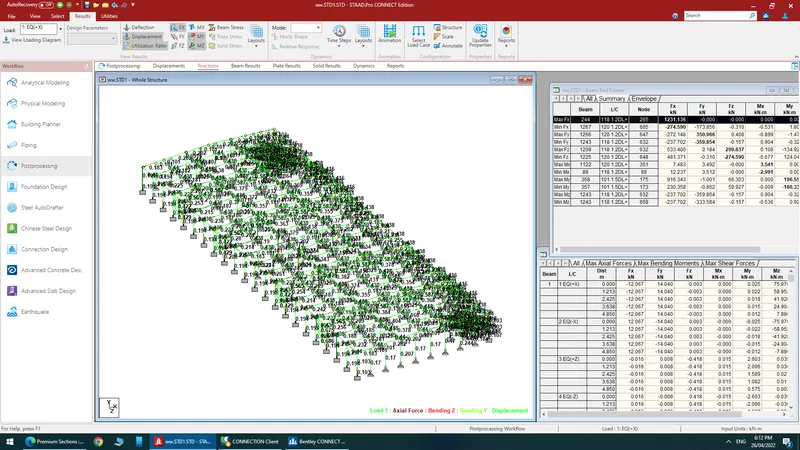

BEAM END FORCES

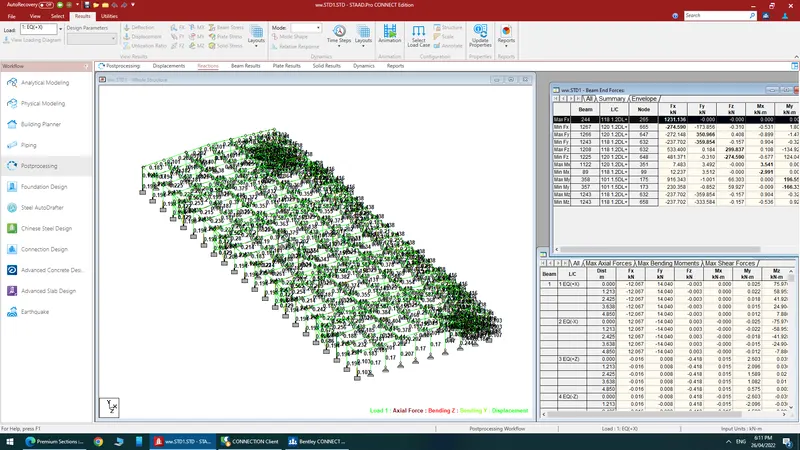

DISPLACEMENT

DEFLECTION

UTILIZATION RATIO

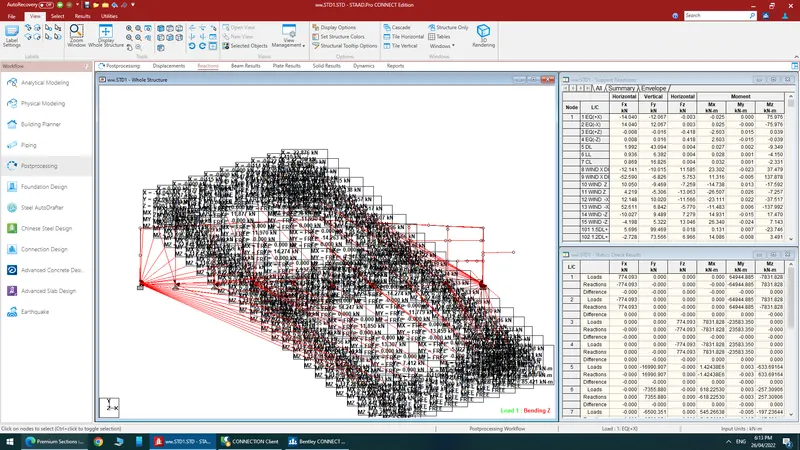

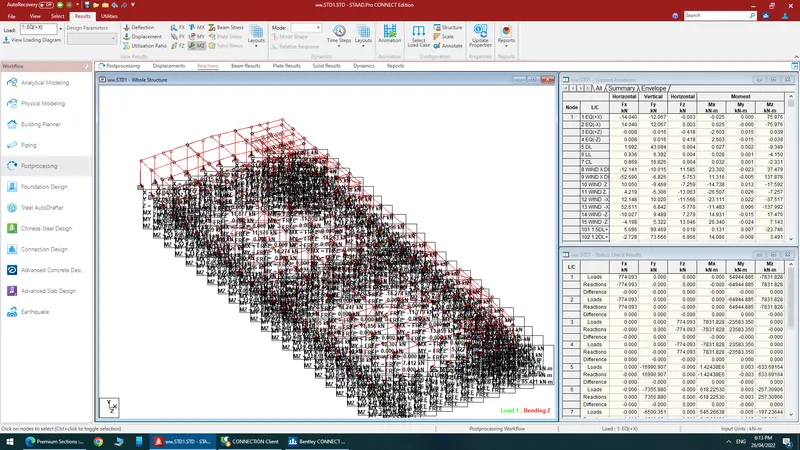

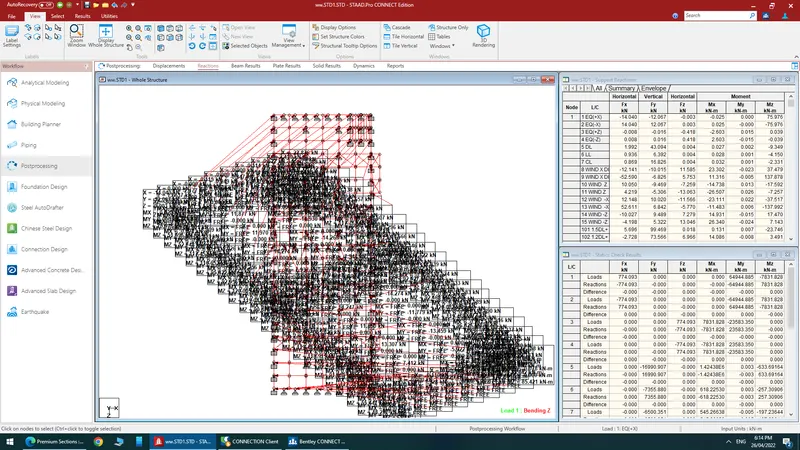

REACTIONS

Your portfolio, next

Ship work like this
in your own course.

Talk to a career counsellor

Free 20-minute call. We'll map the right course to where you want to work.

By submitting you agree to our Terms and Privacy Policy.

Talk to a career counsellor

Free 20-minute call. We'll map the right course to where you want to work.

By submitting you agree to our Terms and Privacy Policy.
