Challenge

Week 3 Challenge

SOLUTION 1

A ; PROBLEM

Z DIRECTION K FACTOR =0.8 L

Y DIRECTION K FACTOR =2.0 L

B ; PROBLEM

PICTURE 1

FRAME =BRACED, ASSUMING BASE TO BE PINNED SINCE NOT MENTIONED
K=1.0.

PICTURE 2

K=2.0

PICTURE 3

K= 1.2.

SOLUTION 2;

GIVEN DATA ;

HOT ROLLED SECTION=ISMB 300

FLANGE COVER PLATE =200*12 MM

LENGTH OF BEAM =3 M=3000 MM

FY = 250 N/MM^2

THE RELEVANT PROPERTIES OF ISMB 300

WEIGHT =46 KG/M= 451.10 N/M

AREA=58.6 CM^2= 5860 MM^2

IXX=8990 CM^4= 8990*10^4 MM^4

IYY= 486 CM^4= 486 *10^4 MM^4

RXX=12.4 CM= 124 MM

RYY=2.86 CM= 28.6 MM

AREA= 5860+(2*200*12)=10660 MM^2

Y=150+12/2=156 MM

IZZ FOR PLATES =2(I+AY^2)=2(200*12^3/12+(200*12)*156))=116870*10^3 MM^4

TOTAL IZZ=8990*10^4 MM^4+116870*10^3 MM^4=206770.4*10^3 MM^4

RZZ=SQUAREROOT(206770.4*10^3 /10660)=139.27 MM

AREA= 5860+(2*200*12)=10660 MM^2

IYY FOR PLATES =2*12*200^3/12=16000*10^3 MM^4

TOTAL IYY=486*10^4 MM^4+16000*10^3 MM^4=20860*10^3 MM^4

RYY=SQUAREROOT(20860*10^3 /10660)=44.2362 MM

The bottom of the column is Fixed and Top as Roller (Rotation Fixed, translation free).=

KL=1.20 L

KL=1.2*3000

KL= 3600 MM

LAMBDA=KL/R=3600/44.2362=81.3812

SINCE RY IS SMALL THE BUCKLING WILL BE ABOUT Y-Y AXIS

BUCKLING CURVE CLASSIFICATION

FROM Using Buckling curve classification & slenderness ratio using table 9c in code,

USING LAMBDA =KL/R=81.3812 AND FY =250 N/MM^2

FCD=133.9282 N/MM^2

DESIGN STRENGTH

P@D=AE*FCD=10660*133.9282=14276774.612 N OR 1427.67 KN

SOLUTION 3

CIRCULAR TUBE

ASSUMING DESIGN COMPRESSIVE STRESS FCD AS 140 MPA

L= 2M =2000 MM

FACTORED AXIAL LOAD =400 KN =400 *10^3 N

PD=AE*FCD

400*10^3 =AE*140

AE=2857.14 MM^2=28.57 CM^2

SELECTING HEAVY 2 CLASS STEEL TUBE OF NOMINAL BORE 150 MM

A=32 CM^2= 3200 MM^2

DIAMETER= 168.3 MM

THICKNESS= 6.3 MM

WEIGHT/M =25.2 KG/M=247.12 N/M

AREA=32 CM^2=3200 MM^2

I=1053 CM^4=1053*10^4 MM^4

R=5.73 CM=57.3 MM

CLASSIFICATION OF CROSS SECTION TABLE 2 OF IS800-2007

epsilon

ε">ε=SQUARE ROOT(250/FY)=SQUAREROOT(250/210)=1.091

D/T=150/6.3=23.80

CHECK

88 EPSILON^2=104.761

23.80<104.761

HENCE THE SECTION IS NON SLENDER.

RESISTANCE TO FLEXURAL BUCKLING=KL/R=1*2000/57.3=34.904

FROM TABLE 10 OF CODE WE HAVE TO USE CURVE B(ASSUMIMG THE SECTION IS COLD FORMED)

FROM TABLE 9B FOR KL/R=34.904 AND FY=210 MPA

AFTER INTERPOLATION WE GET

FCD=179.56 N/MM^2

PD=AE*FCD

PD=3200*179.56

PD=574615.04 N

PD=574.61 KN

PD=574.61> 400 KN

HENCE SAFE

SQUARE HOLLOW SECTION

ASSUMING DESIGN COMPRESSIVE STRESS FCD AS 140 MPA

L= 2M =2000 MM

FACTORED AXIAL LOAD =400 KN =400 *10^3 N

PD=AE*FCD

400*10^3 =AE*140

AE=2857.14 MM^2=28.57 CM^2

SELECTING SQUARE HOLLOW SECTION 150*150*6

A=33.63 CM^2= 3363 MM^2

DEPTH= 150 MM

THICKNESS= 6 MM

WEIGHT/M =26.40 KG/M=258.89 N/M

I=1145.91 CM^4=1145.91*10^4 MM^4

R=5.84 CM=58.4 MM

CLASSIFICATION OF CROSS SECTION TABLE 2 OF IS800-2007

epsilon

ε">ε=SQUARE ROOT(250/FY)=SQUAREROOT(250/210)=1.091

B=150-3*6=132 MM

b/t=132/6=22

CHECK

42 EPSILON^2=50

22<50

HENCE THE SECTION IS NON SLENDER

RESISTANCE TO FLEXURAL BUCKLING=KL/R=1*2000/58.4=34.24

FROM TABLE 10 OF CODE WE HAVE TO USE CURVE A(ASSUMIMG THE SECTION IS HOT ROLLED TYPE)

FROM TABLE 9B FOR KL/R=34.24 AND FY=210 MPA

AFTER INTERPOLATION WE GET

FCD=183.87 N/MM^2

PD=AE*FCD

PD=3363*183.87

PD=618377.38 N

PD=618.37 KN

PD=618.37> 400 KN

HENCE SAFE

SOLUTION 4;

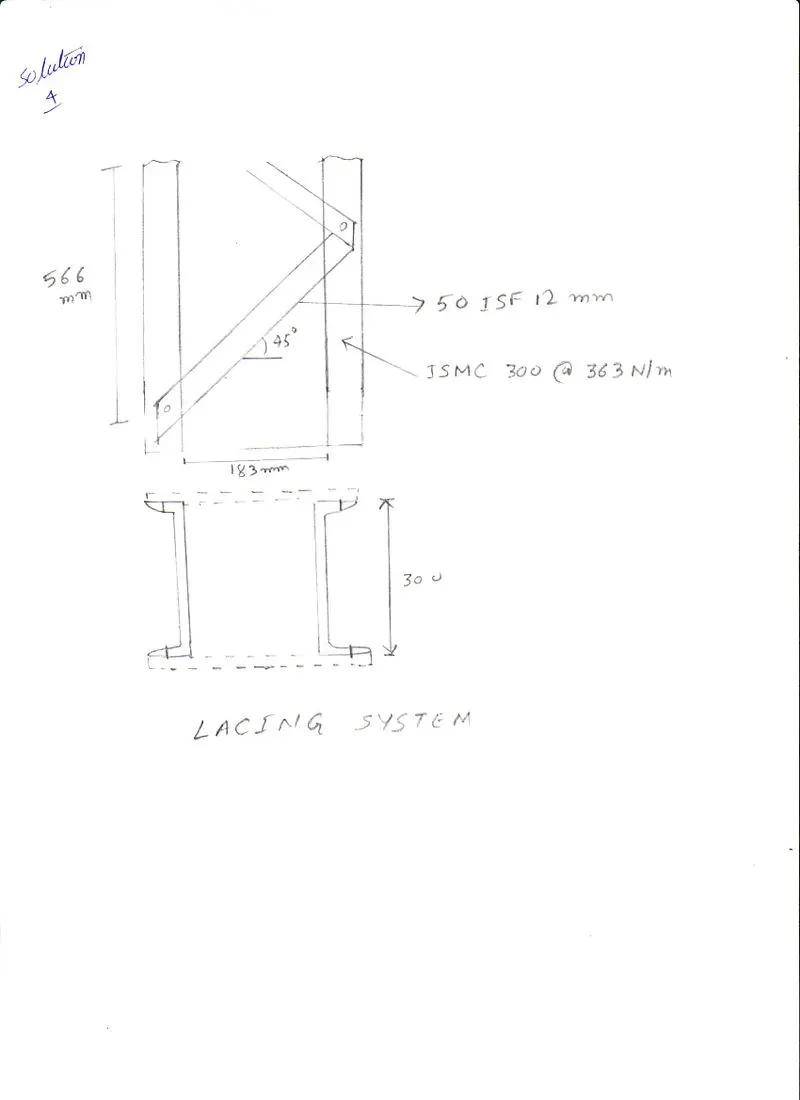

DESIG OF LACED COLUMN

SINGLE LACING SYSTEM WITH INCLINATIONOF LACING BAR =45 DEGREE

GAUGE LENGTH FOR A 90 MM FLANGE =50 MM

FY = 250 N/MM^2

FU=410 MPA

ASSUMING DESIGN COMPRESSIVE STRESS, FCD AS 150 MPA

L= 10M =10,000 MM

FACTORED AXIAL LOAD =1000 KN =1000 *10^3 N

PD=AE*FCD

1000*10^3 =AE*150

AE=6666.67 MM^2=66.667 CM^2

AREA OF ONE SECTION 66.667/2=33.334 CM^2

SELECT TWO ISMC 300 AT 363 N/M

THE RELEVANT PROPERTIES OF ISMC 300 IS 808-1989 ARE

WEIGHT =36.3 KG/M=363 N/M

AREA=46.3 CM^2= 4630 MM^2

IZZ=6420 CM^4= 6420*10^4 MM^4

IYY= 313 CM^4= 313*10^4 MM^4

RZZ=11.8 CM=118 MM

RYY=2.6 CM=26 MM

T=13.6 MM

CYY=23.5 MM

AREA AVAILABLE FOR TWO SECTION=2*4630=9260 MM^2

ASSUMING THE COLUMN TO BE HINGED BOTH ENDS

K=1

KL=1*10000=10000

LAMBDA=KL/R=10,000/118=84.74

THE KL/R OF A BUILT OF COLUMN COLUMN SHOULD BE TAKEN AS 1.05*KL/R

1.05*10000/118=88.98

FROM Using Buckling curve classification & slenderness ratio using table 9c in code,

USING KL/R=88.98 AND FY=250 MPA

DOING INTERPOLATION

FCD=122.53 N/MM^2

PD=AE*FCD

PD=9260*122.53

PD=1134627.8 N

PD=1134.62 KN

PD=1134.62> 1000 KN

HENCE COLUMN IS SAFE

DESIGN OF LACING BAR

BACK TO BACK CONNECTED

CLEAR SPACING=S=D+2G

USING PARALLEL AXIS THEOREM

2I@ZZ=2(I@YY+A(D/2+C@YY)^2)

2*6420*10^4=2(313*10^4+4630(D/2+23.5)^2)

D=183.10 MM

S=D+2G

S=183.10+2*50

S=283.10 MM

ASSUME THETA =45 DEGREE

VERTICAL SPACING=C=2S TAN@THETA=2*283.1*TAN@45=566.2 MM

LENGTH OF LACING BAR =L=S/COS@THETA=283.1/COS@45=400.36 MM

THICKNESS OF LACING BAR=T=L/40=400.36/40=10.009 MM

CONSIDER THICKNESS AS 12 MM

WIDTH OF LACING BAR=B=3*D

ASSUME DIAMETER OF BOLT =16 MM

B=3*16=48 MM

ASSUME B=50 MM

PROVIDE 50ISF12

AREA OF LACING BAR A=B*T=50*12=600 MM^2

RADIUS OF GYRATION OF LACING BAR R=T/SQUAREROOT(12)=12/SQUAREROOT(12)-3.464 MM

LAMBDA=KL/R=400.36/3.464=115.57<145

HENCE SAFE

FROM Using Buckling curve classification & slenderness ratio using table 9c in code,

FOR KL/R=115.57 AND FY=250 N/MM^2

DOING INTERPOLATION WE GET

FCD=88.5287 N/MM^2

LOAD CARRYING CAPACITY

PD=AE*FCD

PD=600*88.5287

PD=53117.22 N

PD=53.1172 KN

V=VT/2

VT=2.5 PERCENT OF TOTAL LOAD

TRANSVERSE SHEAR =V=2.5/100*1134*10^3=28350 N OR 28.35 KN

COMPRESSIVE FORCE IN LACING BAR =(V/2 SIN45)=20046.47 N OR 20.04 KN

PL=53117.22 N> 20046.47 N

PL =53.1172 KN> 20.04 KN

HENCE LACING BAR IS SAFE

TENSILE STRENGTH OF LACING FLAT=0.9(B-d)T*FU/GAMMA@M1=0.9(50-18)*12*410/1.25=113356 N

F@Y*A@G/GAMMA@M0=250*50*12/1.1=136363 N

THUS THE TENSILE STRENGTH OF LACING OF LACING FLAT=113356 N>20045.47 N

HENCE THE LACING FLAT IS SAFE

CHECK SLENDERNESS RATIO

R MIN OF THE BUILT UP COLUMN=118 MM

L/R=10000/118=84.74

RMIN OF THE INDIVIDUAL CHORD=26.0 MM

L/R=566/26=21.77

LAMBDA OF BUILT OF COLUMN

LAMBDA E=SQUARE ROOT(84.74^2+3.14^2(9260/600)*400.36^3/(566*230)^2))

86.64<88.98

HENCE COLUMN IS SAFE

SOLUTION 5;

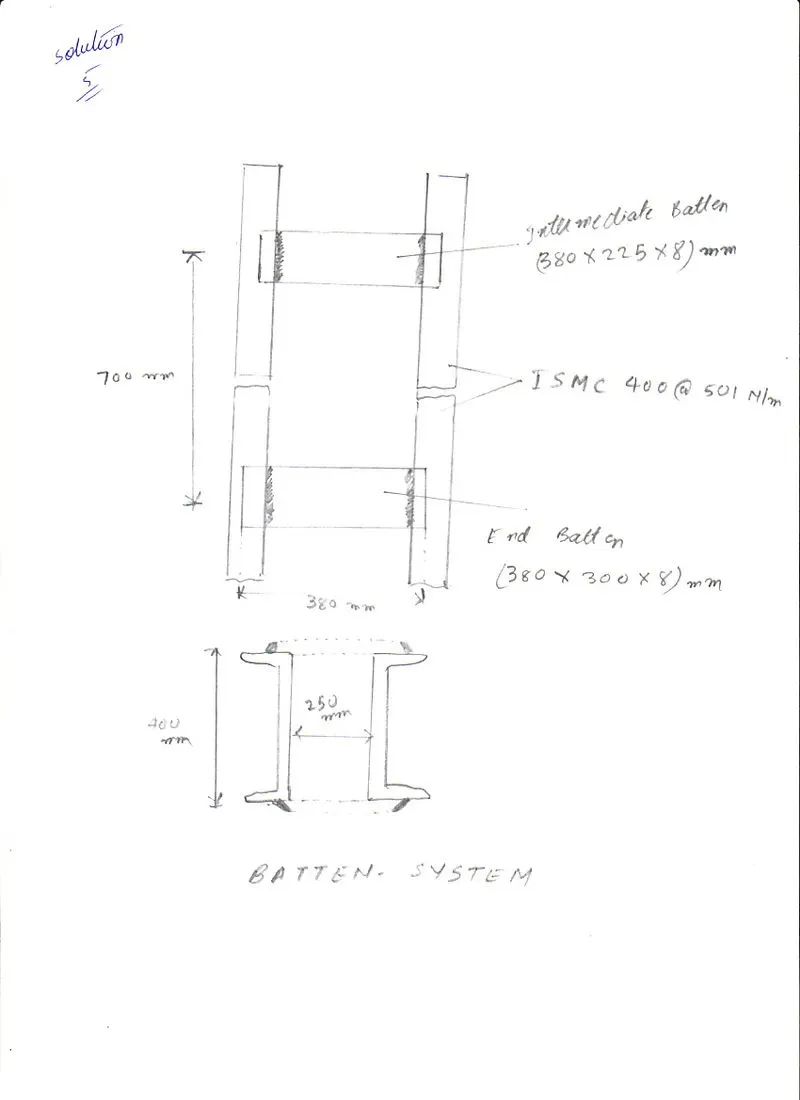

BATTEN SYSTEM

FY = 250 N/MM^2

FU=410 MPA

ASSUMING DESIGN COMPRESSIVE STRESS FCD AS 170 MPA

L= 5M =5000 MM

FACTORED AXIAL LOAD =2000 KN =2000 *10^3 N

PD=AE*FCD

2000*10^3 =AE*170

AE=11764.70 MM^2=117.647 CM^2

AREA OF ONE SECTION 117.647/2=58.8235 CM^2

SELECT TWO ISMC 400 AT 501 N/M

THE RELEVANT PROPERTIES OF ISMC 400 IS 808-1989 ARE

WEIGHT =50.1 KG/M=501 N/M

AREA=63.8 CM^2= 6380 MM^2

IZZ=15200 CM^4= 15200*10^4 MM^4

IYY= 508 CM^4= 508*10^4 MM^4

RZZ=15.4 CM=154 MM

RYY=2.82 CM=28.2 MM

T=15.3 MM

B@F=100 MM

CYY=24.2 MM

AREA AVAILABLE FOR TWO SECTION=2*6380=12760 MM^2

ASSUMING THE COLUMN TO BE HINGED BOTH ENDS

K=1

KL=1*5000=5000

LAMBDA=KL/R=5000/154= 32.46

THE KL/R OF A BUILT OF COLUMN COLUMN (BATTEN)SHOULD BE TAKEN AS 1.1*KL/R

1.1*5000/154=35.71

FROM Using Buckling curve classification & slenderness ratio using table 9c in code,

USING KL/R=35.71 AND FY=250 MPA FROM TABLE C

DOING INTERPOLATION

FCD=203.571 N/MM^2

PD=AE*FCD

PD=12760*203.571

PD=2597571.492 N

PD=2597.57 KN

PD=2597.57 KN> 2000 KN

HENCE COLUMN IS SAFE

DESIGN OF BATTEN

BACK TO BACK CONNECTED

USING PARALLEL AXIS THEOREM

SPACING BETWEEN CHANNEL

2I@ZZ=2(I@YY+A(S/2+C@YY)^2)

2*15200*10^4=2(508*10^4+6380(S/2+24.2)^2)

S=255.1 MM= 250 MM

THERFORE PROVIDE TWO ISMC 400 AT SPACING OF 250 MM BACK TO BACK

SPACING BETWEEN BATTENS;

L/RYY SHOULD BE LESS THAN 0.7*SLENDERNESS RATIO OF BUILT UP COLUMN

HENCE

L/RYY<0.7(L/R)

L<0.7(L/R)RYY

L<0.7*35.71*28.2

L<704.94 MM

ALSO

L/RYY SHOULD BE LESS THAN 50.THEREFORE

L/RYY<50

L<50*28.2

L<1210 MM

PROVIDE THE BATTEN AT A SPACING OF 700 MM

SIZE OF END BATTEN DE

DE=S+2*CYY> 2*B@F

DE=250+2*24.2=298.4= 298.4 MM=APPROX 300 MM

B@F= 100 MM FROM IS 808 1989

2*B@F=2*100=200 MM

DE=300 MM>2*B@F=200 MM

PROVIDE A 62 MM OVERLAP OF BATTEN ON CHANNEL FLANGE FOR WELDING

LENGTH OF BATTEN =250+2*62= 374 MM= APPROX 380 MM

THICKNESS OF BATTEN =1/50*380=7.60 MM=APPROX 8 MM

PROVIDE 380*300*8 MM END BATTEN

SIZE OF INTERMEDIATE BATTEN

OVERALL DEPTH =3/4*DE=3/4*300 = 225 MM

PROVIDE 380*225*8 MM INTERMEDIATE BATTEN

DESIGN FORCES

TRANSVERSE SHEAR=2.5 PERCENT OF AXIAL LOAD

V@T=2.5*2597.57*10^3/100=64939.25 N OR 64.9392 KN

LONGITUDINAL SHEAR=V@B=V@T*L/NS=64939.25*700/(2(250+2*62/2))=72848.51 N OR 72.8485 KN

MOMENT M=V@T*L/2N=64939.25*700/(2*2)=11.3643*10^6 N-MM OR 11.36 KN-M

CHECK

END BATTEN

SHEAR STRESS=72848.51/(300*8)=30.3535 N/MM^2<250/(SQUAREROOT(3)*1.1)=131.21 N/MM^2

HENCE SAFE

BENDING STRESS =11.3643*10^6*6/(8*300^2)=94.7025 N/MM^2<250/1.1=227 N/MM^2

HENCE THE BATTEN ARE SAFE

FOR INTERMEDIATE BATTEN

SHEAR STRESS=72848.51/(225*8)=40.47 N/MM^2<250/(SQUAREROOT(3)*1.1)=131.21 N/MM^2

BENDING STRESS =11.3643*10^6*6/(8*225^2)=168.36 N/MM^2<250/1.1=227 N/MM^2

HENCE THE BATTEN ARE SAFE
