Creation of Multiple viewports, Scaling the drawing and setting in Template in AutoCad
AIM:
TO CREATE THE MULTIPLE VIEW PORT FOR A CREATE PLAN AND ELEVATION DRAWING.
PROCEDURE:
OPEN DRAWING OF PLAN AND ELEVATION DRAWING IN AUTOCAD WHICH IS IN THE MODEL.
THEN CLICK THE LAYOUT OPTION.

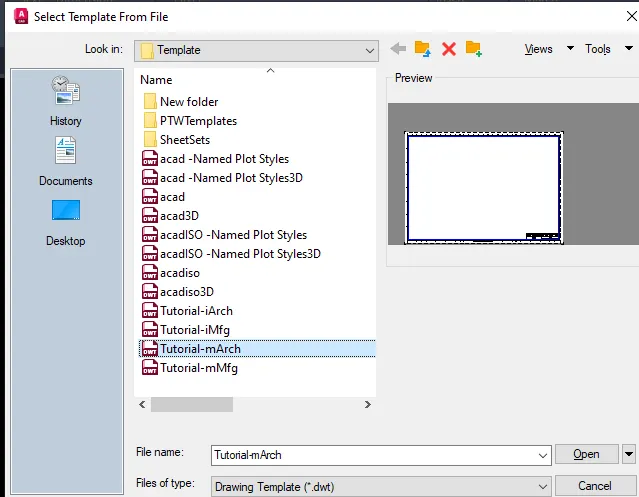

SELECT THE OPTION FROM THE TEMPLETE CLICK THE M-ARCH TEMPLETE.

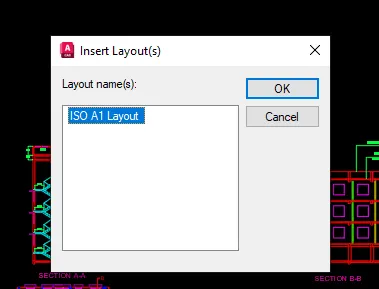

THEN CLICK THE OPEN AND ON ISO A1 LAYOUT OPTION CLICK ON OK.

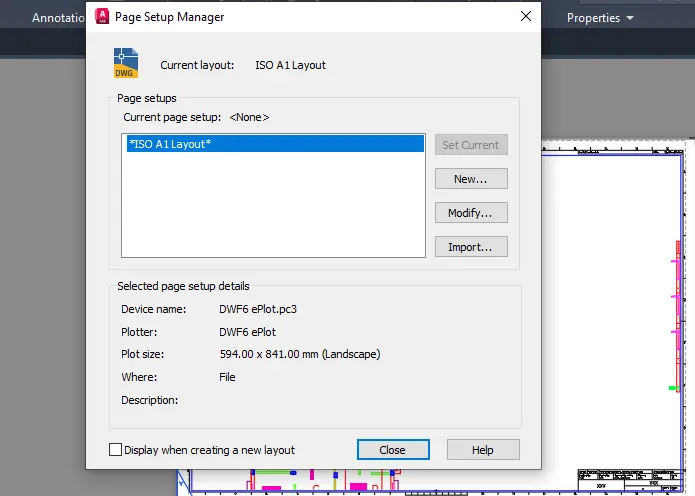

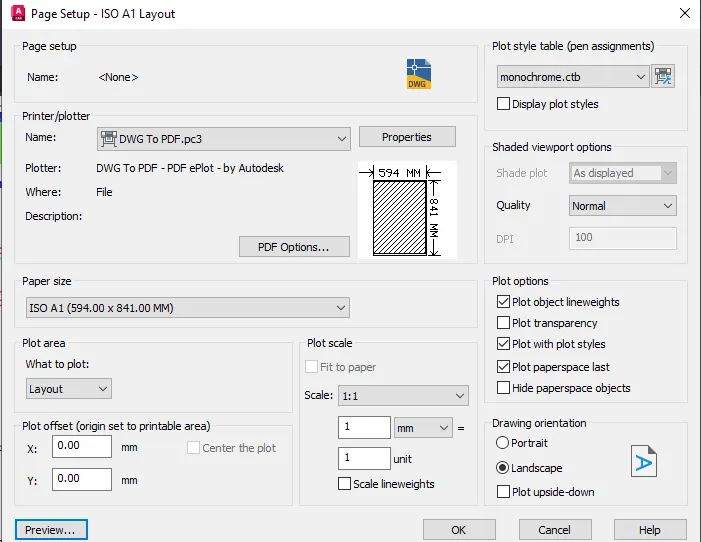

THEN ISO A1 LAYOUT ON THE MOUSE AND CLICK RIGHT BUTTON THEN CLICK ON PAGE SETUP MANAGER AND THEN CLICK MODIFY BUTTON.

CHANGE THE NAME OF PRINTER TO DWG TO PDF.pc3, AND CHANGE THE PLOT STYLE TABLE TO MONOCHROME.ctb.
THEN CLICK ON OK AND CLOSE IT.

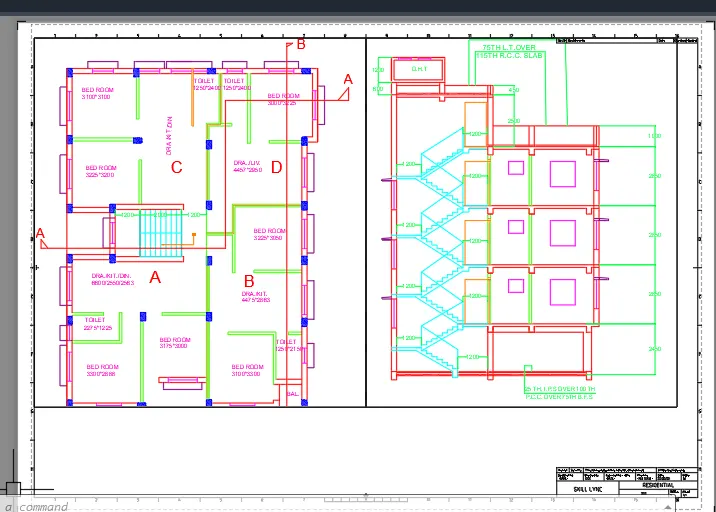

THEN MV COMMAND IS USED AND DIVIDE THAT REGION IN 2 PART.
THEN MS COMMAND IS USED AND ADJUST THE SCALE TO FIT THE DRAWING AREA.
THEN LOCK THE MULTIPUL VIEW PORT .SO THAT NO CHANGE FOR SCALE.

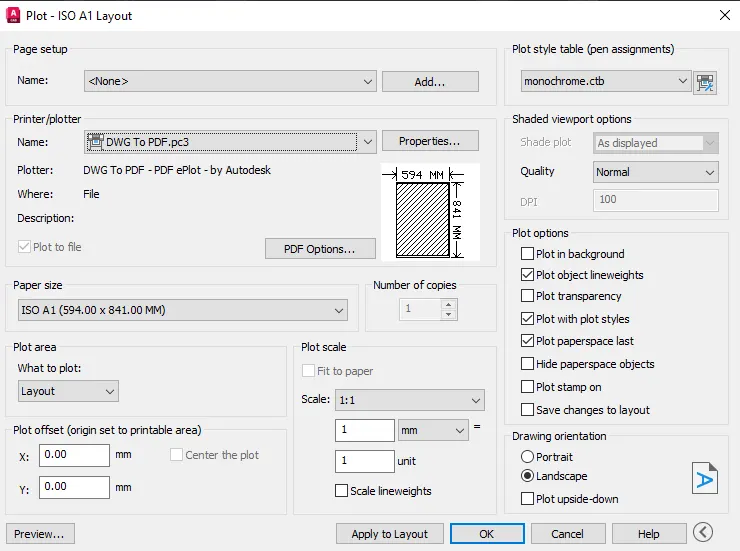

NOW RIGHT CLICK ON THE LAYOUT WHICH WE CREATED AND SELECT THE PLOT.

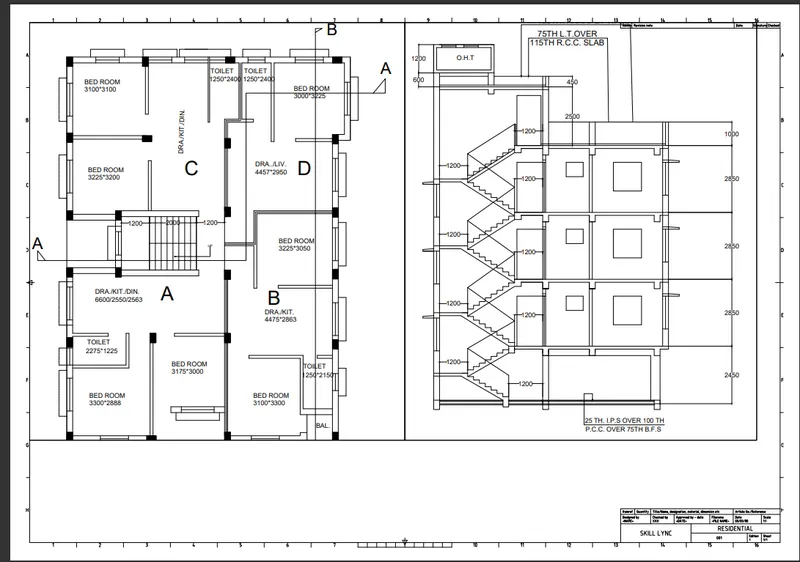

RESULT:

AIM:
TO CREATE A MULTIVIEW PORT FOR A CREATE KITCHEN LAYOUT DRAWING.
PROCEDURE:
OPEN DRAWING OF KITCHEN DRAWING IN AUTOCAD WHICH IS IN THE MODEL.

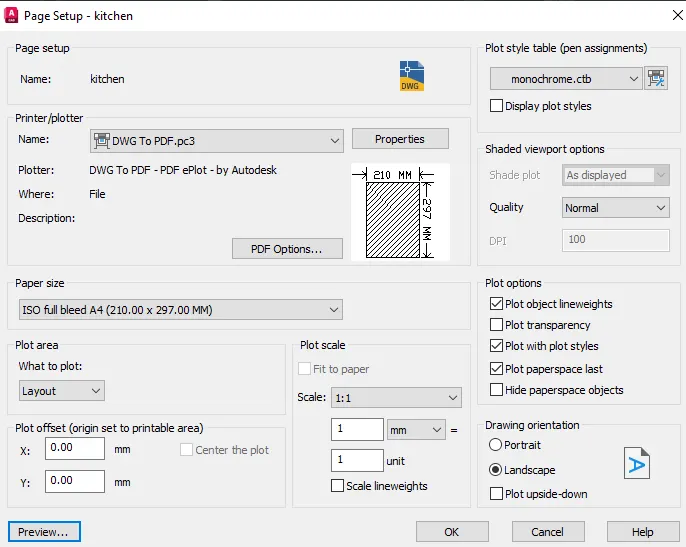

THEN KITCHEN ON THE MOUSE AND CLICK RIGHT BUTTON THEN CLICK ON PAGE SETUP MANAGER AND THEN CLICK MODIFY BUTTON.
CHANGE THE NAME OF PRINTER TO DWG TO PDF.pc3, AND CHANGE THE PLOT STYLE TABLE TO MONOCHROME.ctb.
PAPER SIZE IT SHOULD BE IN ISO A4(297MM*210MM)
THEN CLICK ON OK AND CLOSE IT.

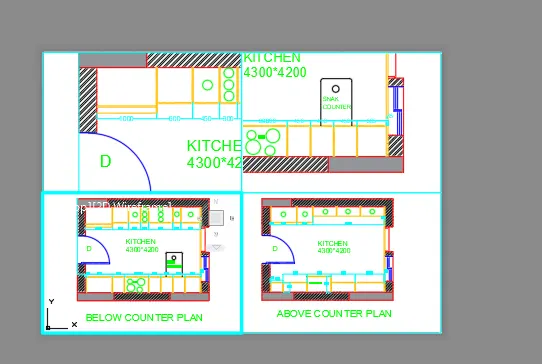

THEN MV COMMAND IS USED AND DIVIDE THAT REGION IN 4 PART.
THEN MS COMMAND IS USED AND ADJUST THE SCALE TO FIT THE DRAWING AREA.
THEN LOCK THE MULTIPUL VIEW PORT .SO THAT NO CHANGE FOR SCALE.

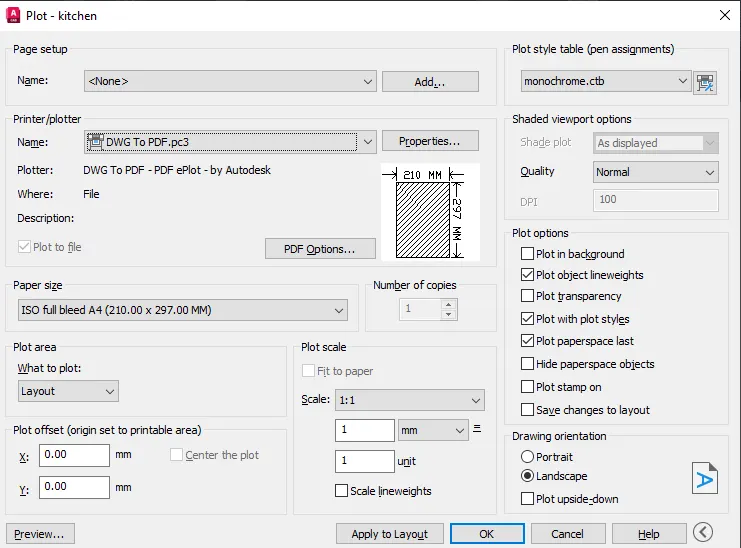

NOW RIGHT CLICK ON THE LAYOUT WHICH WE CREATED AND SELECT THE PLOT.

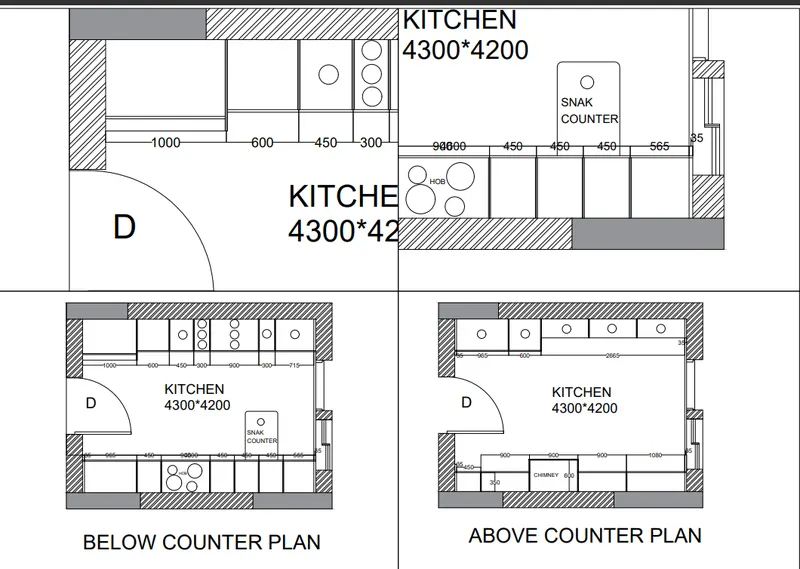

RESULT:

AIM:
TO CREATE A MULTIVIEW PORT FOR A CREATE INDUSTRIAL BUILDING SECTION.
PROCEDURE:
OPEN DRAWING OF INDUSTRIAL BUILDING SECTION DRAWING IN AUTOCAD WHICH IS IN THE MODEL.

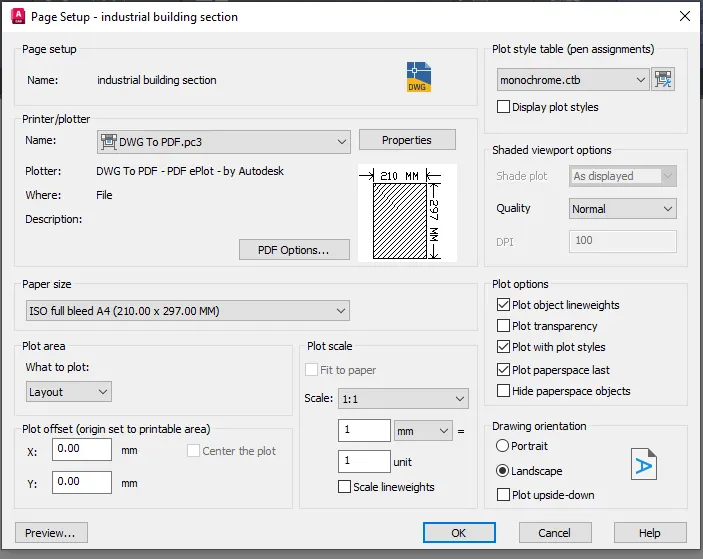

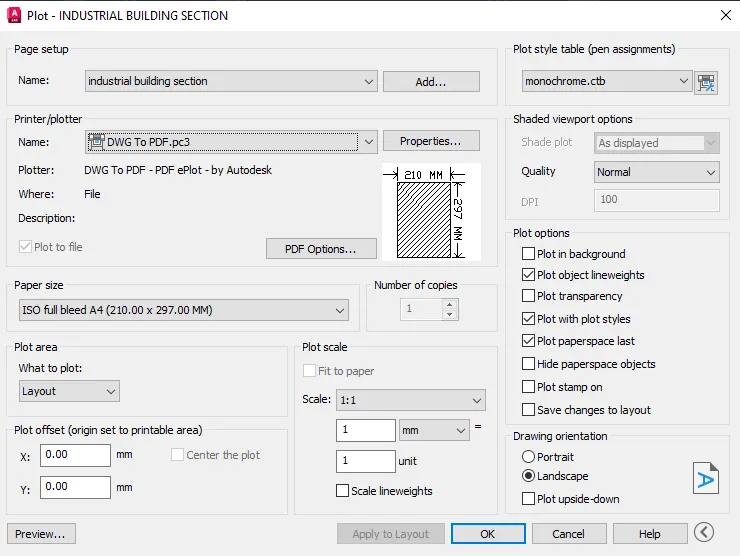

THEN INDUSTRIAL BUILDING SECTION ON THE MOUSE AND CLICK RIGHT BUTTON THEN CLICK ON PAGE SETUP MANAGER AND THEN CLICK MODIFY BUTTON.
CHANGE THE NAME OF PRINTER TO DWG TO PDF.pc3, AND CHANGE THE PLOT STYLE TABLE TO MONOCHROME.ctb.
PAPER SIZE IT SHOULD BE IN ISO A4(297MM*210MM)
THEN CLICK ON OK AND CLOSE IT.

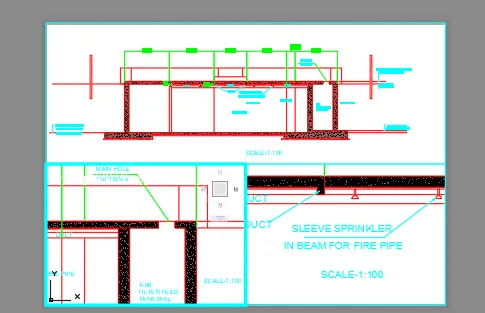

THEN MV COMMAND IS USED AND DIVIDE THAT REGION IN 3 PART.
THEN MS COMMAND IS USED AND ADJUST THE SCALE TO FIT THE DRAWING AREA.
THEN LOCK THE MULTIPUL VIEW PORT .SO THAT NO CHANGE FOR SCALE.

NOW RIGHT CLICK ON THE LAYOUT WHICH WE CREATED AND SELECT THE PLOT.

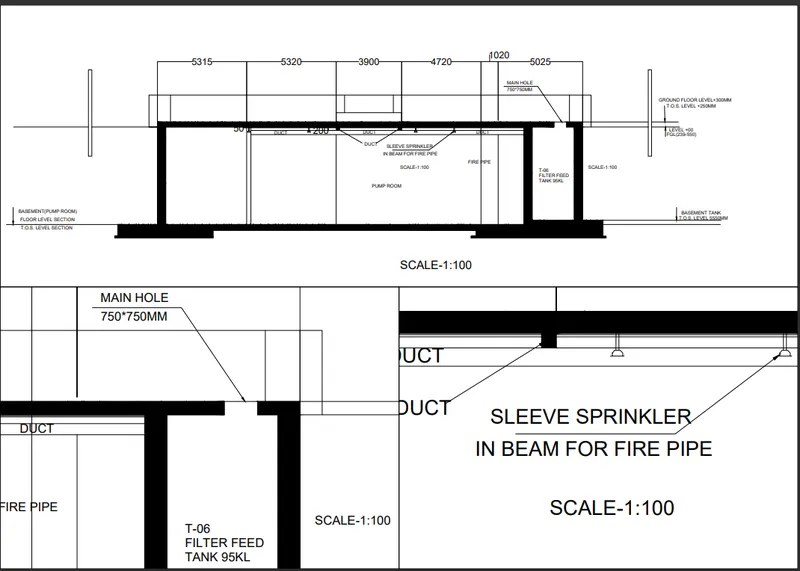

RESULT:
