Creation of geometries by Coordinate system methods using AutoCad
AIM: To create the geometries from P1 to P2 using all the coordinate system methods , to use the line tool and circle to create the geometrics.
PROCEDURE:
To draw line simple lines or series of line segment by one way of the following
1. Commond line: Line or L
2. Menu bar : Draw - Line
3. Draw bar
4. Tool palettes : Draw-Line
5.Ribbon : Home- Draw panel- Line

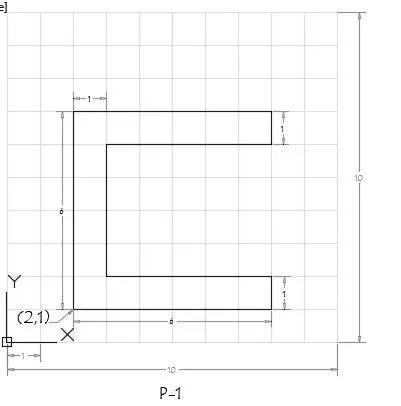

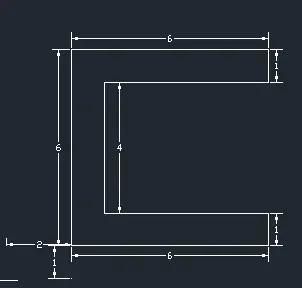

Q.1
Steps:-
Command - Line Absolute coordinate Relative coordinate
system system
Specify first point : 2,1 2,1
Specify next point : 2,7 @0,6
Specify next point : 8,7 @6,0
Specify next point : 8,6 @0,-1
Specify next point: 3,6 @-5,0
Specify next point : 3,2 @0,-4
Specify next point : 8,2 @5,0
Specify next point : 8,1 @ 0,-1
Specify next point : 2,1 or c @ -6,0 or c
RESULT

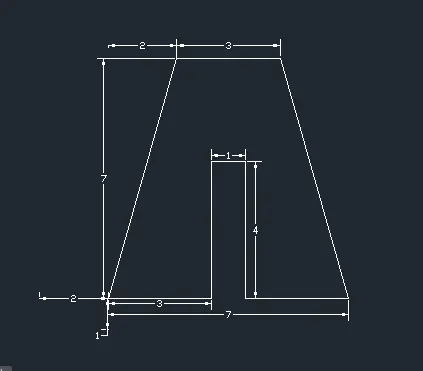

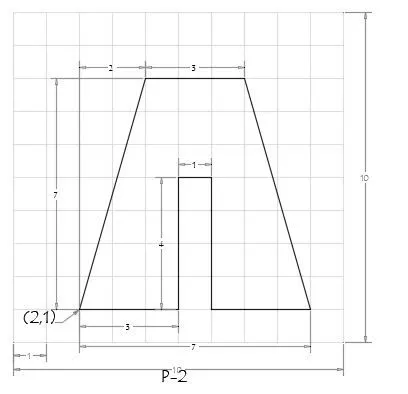

Q.2
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 2,1 2,1
Specify next point : 5,1 @3,0
Specify next point : 5,5 @0,4
Specify next point : 6,5 @1,0
Specify next point: 6,1 @0,-4
Specify next point : 9,1 @3,0
Specify next point : 7,8 @-2,7
Specify next point : 4,8 @ -3,0
Specify next point : 2,1 or c @ -2,-7 OR C
RESULT:

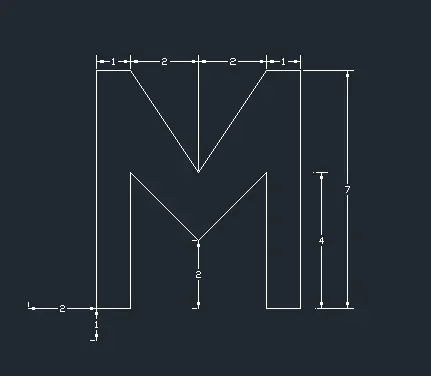

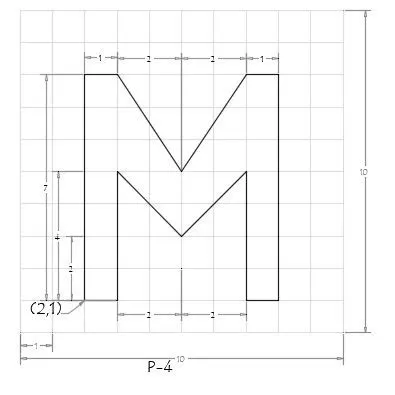

Q.3
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 2,1 2,1
Specify next point : 2,8 @0,7
Specify next point : 3,8 @1,0
Specify next point : 5,5 @2,-3
Specify next point: 7,8 @2,3
Specify next point : 8,8 @1,0
Specify next point : 8,1 @0,7
Specify next point : 7,1 @ -1,0
Specify next point : 7,5 @ 0,4
Specify next point : 5,3 @ -2,-2
Specify next point : 3,5 @ -2,2
Specify next point : 3,1 @ 0,-4
Specify next point : 2,1 or c @ 2,1 or c
RESULT:

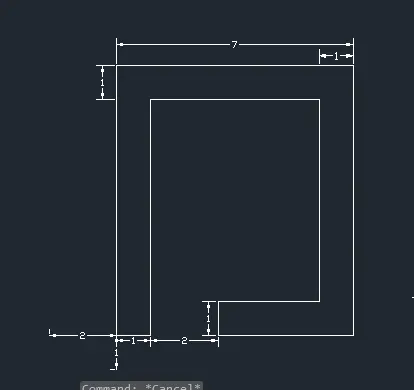

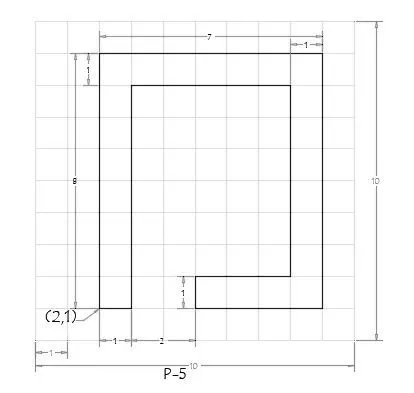

Q.4
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 2,1 2,1
Specify next point : 2,9 @0,8
Specify next point : 9,9 @7,0
Specify next point : 9,1 @0,-8
Specify next point: 5,1 @-4,0
Specify next point : 5,2 @0,1
Specify next point : 8,2 @3,0
Specify next point : 8,8 @ 0,6
Specify next point : 3,8 @ -5,6
Specify next point : 3,1 @ 0,-7
Specify next point : 2,1 or c @ -1,0 or c
RESULT:

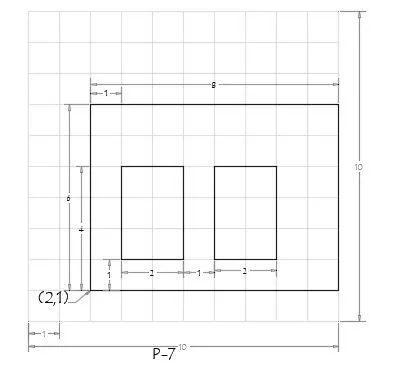

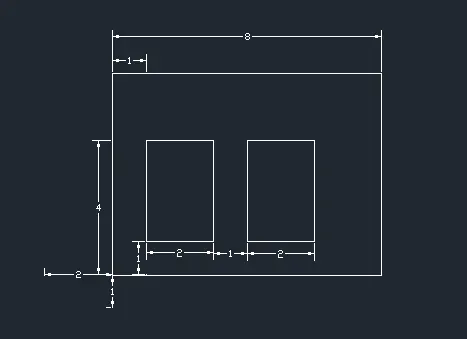

Q.5
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 2,1 2,1
Specify next point : 2,7 @0,6
Specify next point : 10,7 @8,0
Specify next point : 10,1 @0,-6
Specify next point: 2,1 Or C @-8,0
Specify first point : 3,2 3,2
Specify next point : 3.5 @0,3
Specify next point : 5,5 @ 2,0
Specify next point : 5,2 @ 0,-3
Specify next point : 3,2 or c @ -2,0 or c
Specify first point : 6,2 6,2
Specify next point : 6,5 @0,3
Specify next point : 8,5 @ 2,0
Specify next point : 8,2 @ 0,-3
Specify next point : 6,2 or c @ -2,0 or c
RESULT:

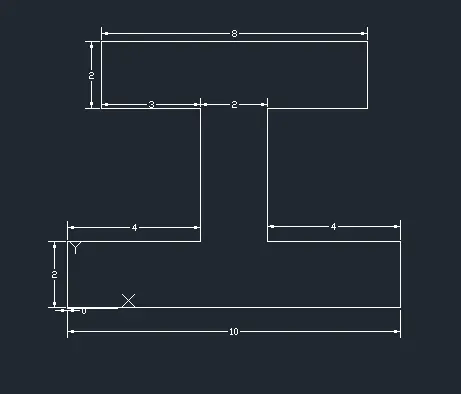

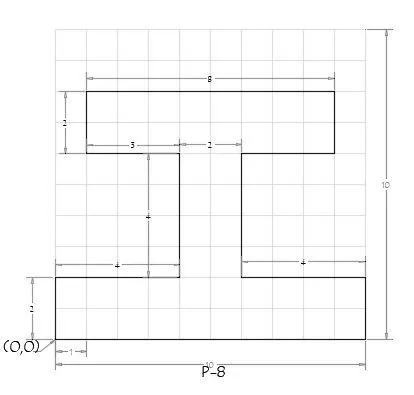

Q.6
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 0,0 0,0
Specify next point : 10,0 @10,0
Specify next point : 10,2 @2,0
Specify next point : 6,2 @-4,0
Specify next point: 6,6 @0,4
Specify next point : 9,6 @3,0
Specify next point : 9,8 @0,2
Specify next point : 1,8 @ -8,0
Specify next point : 1,6 @0,-2
Specify next point : 4,6 @3,0
Specify next point : 4,2 @0,-4
Specify next point : 0,2 @-4,0
Specify next point : 0,0 or c @0,-2 or c
RESULT:

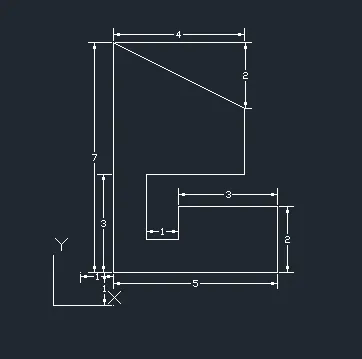

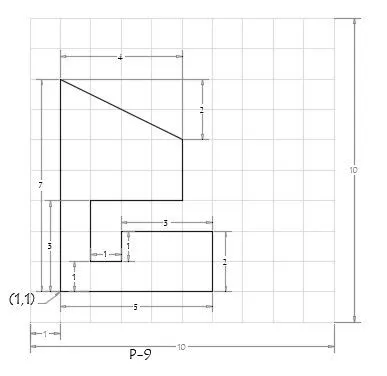

Q.7
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 1,1 1,1
Specify next point : 6,1 @5,0
Specify next point : 6,3 @0,2
Specify next point : 3,3 @-3,0
Specify next point: 3,2 @0,-1
Specify next point : 2,2 @-1,0
Specify next point : 2,4 @0,2
Specify next point : 5,4 @3,0
Specify next point : 5,6 @0,2
Specify next point : 1,8 @-4,2
Specify next point : 1,1 Or C @0,-7 or c

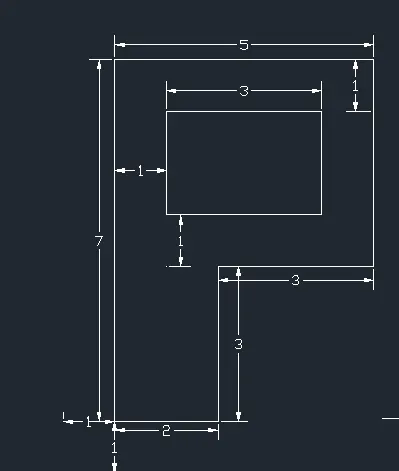

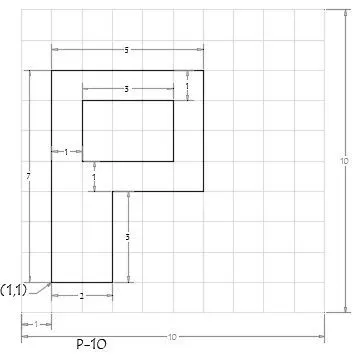

Q.8
Steps:
Commond - line
Absolute coordinate Relative coordinate
system system
Specify first point : 1,1 1,1
Specify next point : 3,1 @2,0
Specify next point : 3,4 @0,3
Specify next point : 6,4 @3,0
Specify next point: 6,8 @0,4
Specify next point : 1,8 @-5,0
Specify next point : 1,1 or c @0,-7 or c
Specify first point : 2,5 2,5
Specify next point : 5,5 @3,0
Specify nextt point : 5,7 @ 0,2
Specify next point : 2,7 @-3,0
Specify next point : 2,5 or c @0,-2 or c

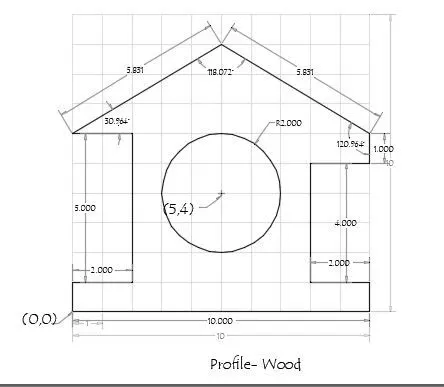

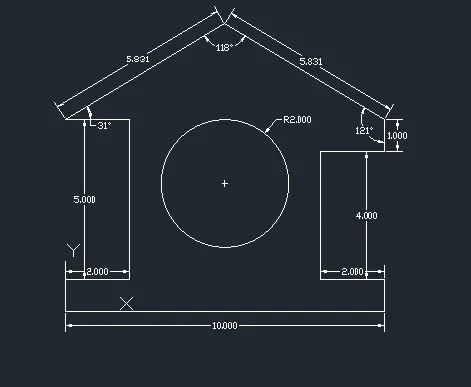

Q.9
Steps:
Commond - line
Absolute coordinate
system
Specify first point : 0,0
Specify next point : 10,0
Specify next point : 10,1
Specify next point : 8,1
Specify next point: 8,5
Specify next point : 10,5
Specify next point : 10,6
Specify first point : 5,9
Specify next point : 0,6
Specify nextt point : 2,6
Specify next point : 2,1
Specify next point : 0,1
Specify first point : 0,0 or c
Commond - circle
Specify centre point of the circle 5,4
Specify radius of circle 2
RESULT:

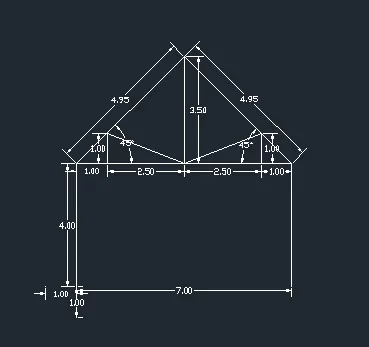

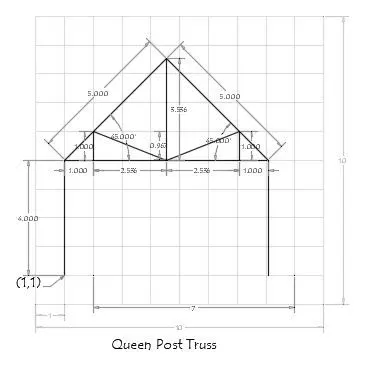

Q.10
Steps:
Commond - line
Absolute coordinate
system
Specify first point : 1,1
Specify next point : 1,5
Specify next point : 4.5,8.5
Specify next point : 8,5
Specify next point: 8,1
Specify next point : 1,5
Specify next point : 8,5
Specify next point : 2,5
Specify next point : 2,6
Specify nextt point : 4.5,5
Specify next point : 7,6
Specify next point : 7,5
Specify next point : 4.5,5
Specify next point : 4.5,8.5

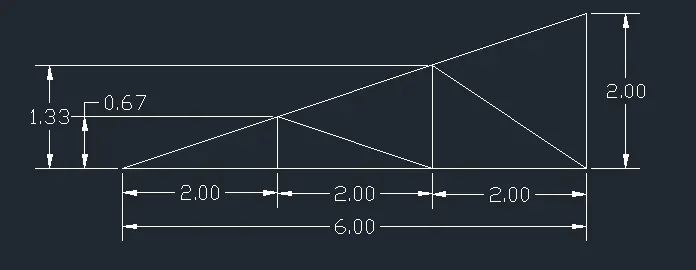

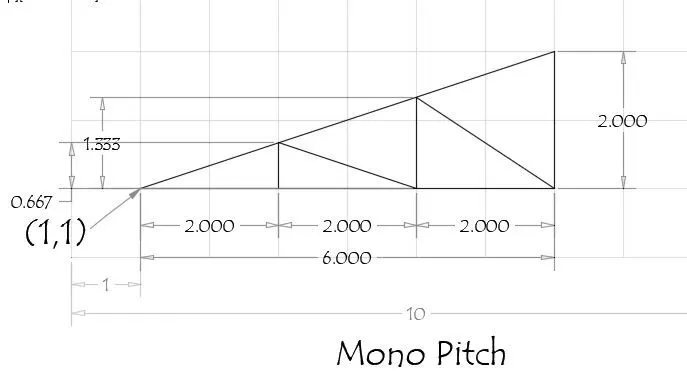

Q.11
Steps:
Commond - line
Absolute coordinate
system
Specify first point : 1,1
Specify next point : 7,1
Specify next point : 7,3
Specify next point : 1,1 or c
Specify first point: 3,1
Specify next point : 3, 1.667
Specify next point : 5,1
Specify next point : 5,2.333
Specify next point : 7,1
RESULT:
RESULT:
Created the geometries from p1 to p2 using all the coordinate system methods and used line tool and circle tool to create the geometries.
