Creating a Floor plan, Footing detail and Isometric view using AutoCad
1.
Aim:

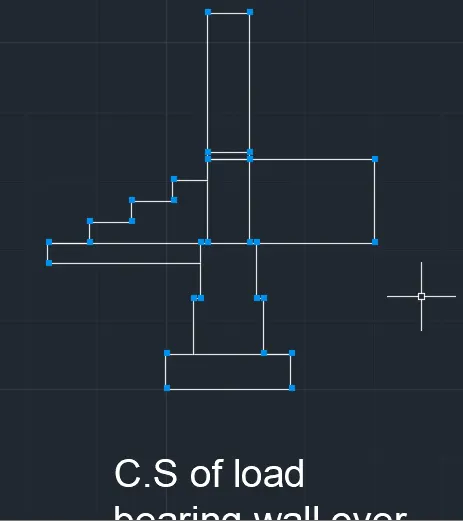

To draw a load bearing wall over spread footing
Procedure:
Step 1
Line specific first point at 0
Line specific next point at 0.90
Line specific next point at 0.25
Line specific next point at 0.90
Line specific next point at closed
Step 2
Line specific first point at 0.2
Line specific next point at 0.40
Line specific next point at 0.05
Line specific next point at 0.40
Line specific next point at 0.40
Line specific next point at 0.40
Line specific next point at 0.05
Line specific next point at 0.40
Step 3
Line specific next point at 0.05
Line specific next point at 0.60
Line specific next point at 0.30
Line specific next point at 0.60
Line specific next point at 0.05
Line specific next point at 0.15
Line specific next point at 1.15
Line specific next point at 0.15
Line specific next point at 0.30
Line specific next point at 0.15
Line specific next point at 0.30
Line specific next point at 0.15
Line specific next point at 0.30
Line specific next point at 0.15
Line specific next point at 0.35
Line specific next point at 0.15
Line specific next point at 1.45
Line specific next point at 0.60
Line specific next point at 1.15
Step 4
Offset specific first point at 0.05
Line specific next point at 1.00
Line specific next point at 0.30
Line specific next point at 1.00

2.
Aim:

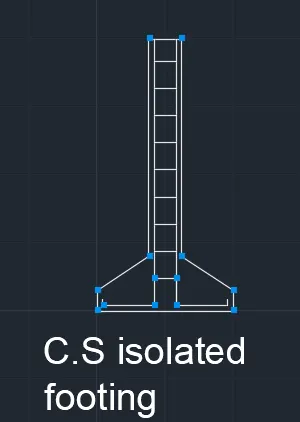

To draw a isolated footing
Procedure:
Step 1
Line specific first point at 0
Line specific next point at 1.00
Line specific next point at 0.15
Line specific next point at @-0.38,0.25
Line specific next point at 1.60
Line specific next point at 0.24
Line specific next point at 1.60
Line specific next point at @0.38,0.25
Line specific next point at 0.15
Step 2
Line specific next point at 0.04
Line specific next point at 0.38
Line specific next point at 1.96
Line specific next point at 0.04
Line specific next point at 0.38
Line specific next point at 1.96
Step 3
Line specific first point at 0.16
Offset specific first point at 0.20

3.
Aim:

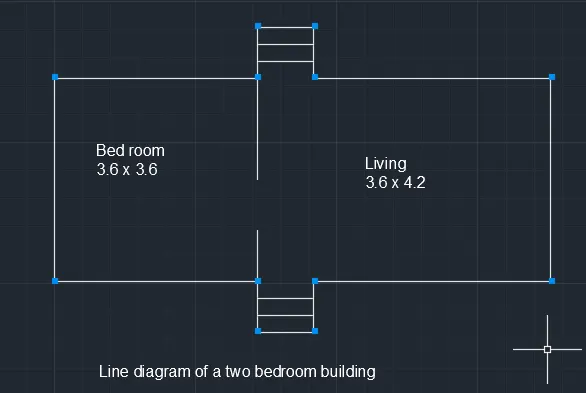

To draw a line diagram of a two bedroom building
Procedure:
Step 1
Line specific first point at 0
Line specific next point at 3.60
Line specific next point at 0.90
Line specific next point at 1.00
Line specific next point at 0.90
Line specific next point at 4.20
Line specific next point at 3.60
Line specific next point at 4.20
Line specific next point at 0.90
Line specific next point at 1.00
Line specific next point at 0.90
Line specific next point at 3.60
Line specific next point at 3.60
Step 2
Line specific first point at 1.80
Line specific next point at 0.90
Step 3
Offset specific first point at 0.30

4.
Aim:

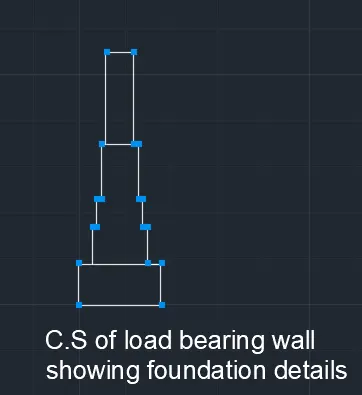

To draw a load bearing wall showing foundation details
Procedure:
Step 1
Line specific first point at 0
Line specific next point at 0.90
Line specific next point at 0.45
Line specific next point at 0.90
Line specific next point at closed
Step 2
Line specific first point at 0.15
Line specific next point at 0.40
Line specific next point at 0.05
Line specific next point at 0.30
Line specific next point at 0.05
Line specific next point at 0.60
Line specific next point at 0.40
Line specific next point at 0.60
Line specific next point at 0.05
Line specific next point at 0.30
Line specific next point at 0.05
Line specific next point at 0.40
Step 3
Line specific first point at 0.05
Line specific next point at 1.00
Line specific next point at 0.30
Line specific next point at 1.00

5.
Aim:

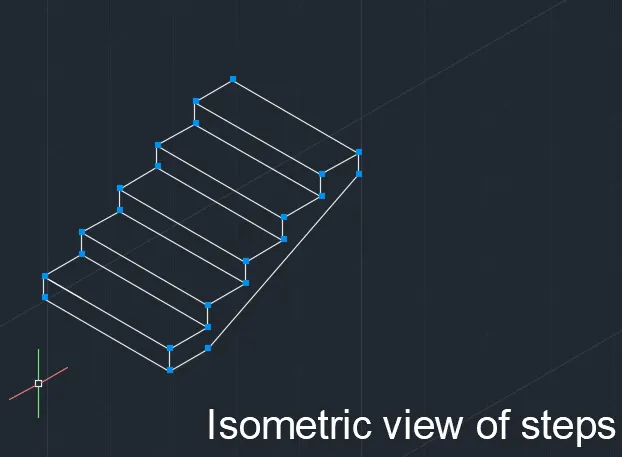

To draw a isometric view of steps
Procedure
Step 1
Isometric Left
Line specific first point at 0
Line specific next point at 1.00
Line specific next point at 0.15
Line specific next point at 1.00
Line specific next point at 0.15
Line specific next point at closed
Step 2
Isometric Top
Line specific first point at 0.30
Line specific next point at 1.00
Line specific next point at 0.30
Step 3
Isometric Left
Line specific first point at 1.00
Line specific next point at 0.15
Line specific next point at 1.00
Line specific next point at 0.15
Step 4
Isometric Top
Line specific first point at 0.30
Line specific next point at 1.00
Line specific next point at 0.30

6.
Aim:

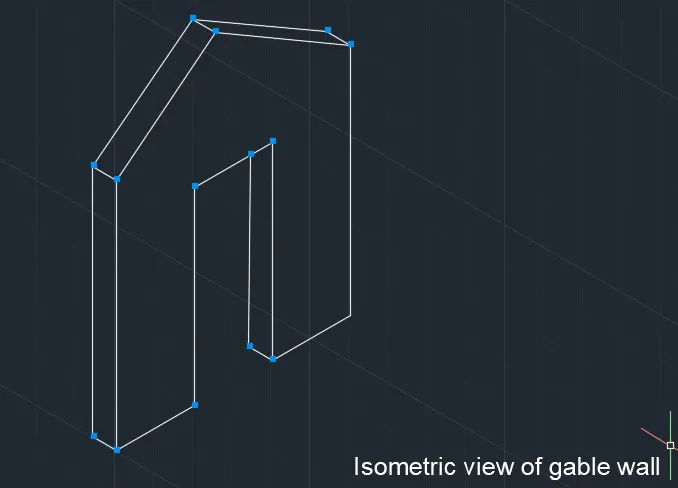

To draw a isometric view of gable wall
Procedure:
Step 1
Isometric Right
Line specific first point at 0
Line specific next point at 1.00
Line specific next point at 2.42
Line specific next point at 1.00
Line specific next point at 2.42
Line specific next point at 1.00
Line specific next point at 3.00
Step 2
Isometric Left
Line specific first point at 0.30
Line specific next point at 3.00
Line specific next point at 0.30
Line specific next point at 3.00
Step 3
Isometric Left
Line specific first point at 3.25
Line specific next point at 3.25
Line specific next point at 0.30
Line specific next point at 3.25
Line specific next point at 0.30
Line specific next point at 3.25
Step 4
Isometric Left
Line specific first point at 0.30
Line specific next point at 2.42
