AutoCAD_Drafting images by Coordinate System Methods_Week 1

AIM: To create the geometries from P1 to P2 using all the coordinates system methods using the Line tool and circle tool.

INTRODUCTION: Autocad offers 3 coordinate systems in which we can draw sketches. The following are the coordinate systems:

1. Absolute coordinate system: Use of cartesian coordinate system where all the coordinates are with respect to the origin(0,0). Syntax: (1,2)
2. Relative rectangular coordinate system: Coordinate system where the coordinates are with respect to the previous coordinate. Syntax: @1,2
3. Polar coordinate system: this system includes coordinates whose length and angle are specified. Syntax:@2<90

Procedure:

• Select Imperial system and decimal units.
• Use the line command and enter the coordinates.
• The coordinates for each sketch are as follows:

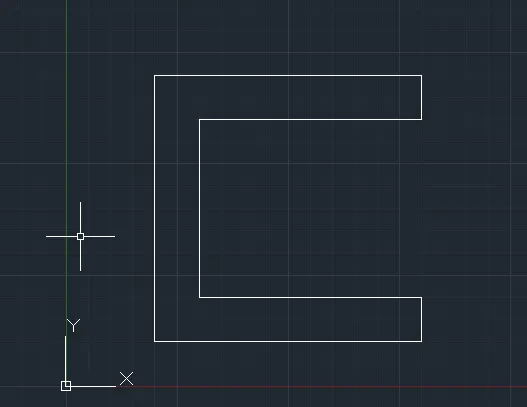

1. P1:
   1. Absolute coordinate system:
      1. 2,1
      2. 8,1
      3. 8,2
      4. 3,2
      5. 3,6
      6. 8,6
      7. 8,7
      8. 2,7
      9. Close
   2. Relative rectangular coordinate system:
      1. 2,1
      2. @6,0
      3. @0,1
      4. @-5,0
      5. @0,4
      6. @5,0
      7. @0,1
      8. @-6,0
      9. close
   3. Polar coordinate system:
      1. 2,1
      2. @6<0
      3. @1<90
      4. @5<180
      5. @4<90
      6. @5<0
      7. @1<90
      8. @6<180
      9. @6<270 or close
      10.

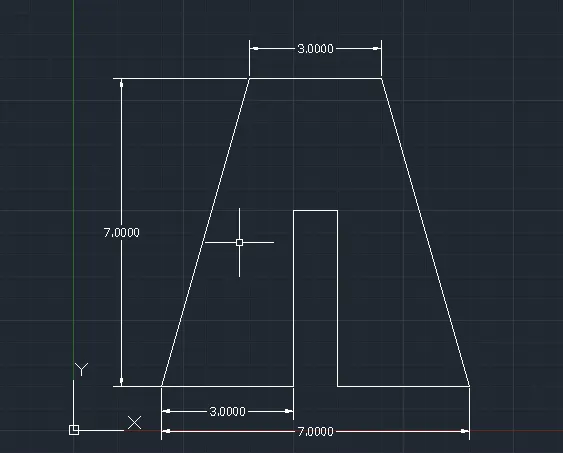

2. P2:
   1. Absolute coordinate system:
      1. 2,1
      2. 5,1
      3. 5,5
      4. 6,5
      5. 6,1
      6. 9,1
      7. 7,8
      8. 4,8
      9. close
   2. Relative rectangular coordinate system:
      1. 2,1
      2. @3,0
      3. @0,4
      4. @1,0
      5. @0,-4
      6. @3,0
      7. @-2,7
      8. @-3,0
      9. close
   3. Polar coordinate system:
      1. 2,1
      2. @3<0
      3. @4<90
      4. @1<0
      5. @4<270
      6. @3<0
      7. @7.28<105.95
      8. @3<180
      9. @7.28<254.058 or close
      10.

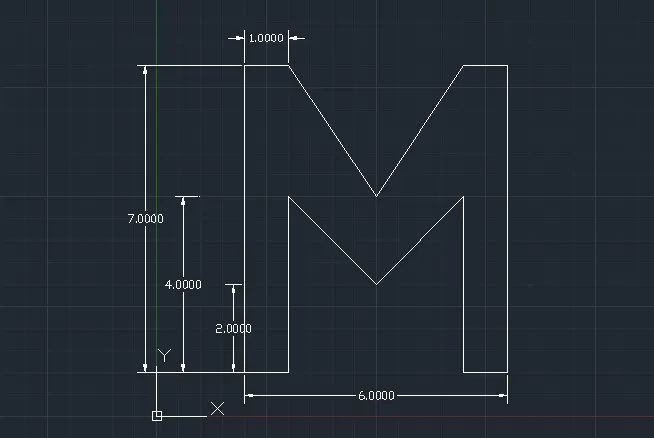

3. P3:
   1. Absolute coordinate system:
      1. 2,1
      2. 3,1
      3. 3,5
      4. 5,3
      5. 7,5
      6. 7,1
      7. 8,1
      8. 8,8
      9. 7,8
      10. 5,5
      11. 3,8
      12. 2,8
      13. close
   2. Relative rectangular coordinate system:
      1. 2,1
      2. @1,0
      3. @0,4
      4. @2,-2
      5. @2,2
      6. @0,-4
      7. @1,0
      8. @0,7
      9. @-1,0
      10. @-2,-3
      11. @-2,3
      12. @-1,0
      13. close
   3. Polar coordinate system:
      1. 2,1
      2. @1<0
      3. @4<90
      4. @2.83<315
      5. @2.83<45
      6. @4<270
      7. @1<0
      8. @7<90
      9. @1<180
      10. @3.61<236.204
      11. @3.61<123.69
      12. @1<180
      13. @7<270 or close
      14.

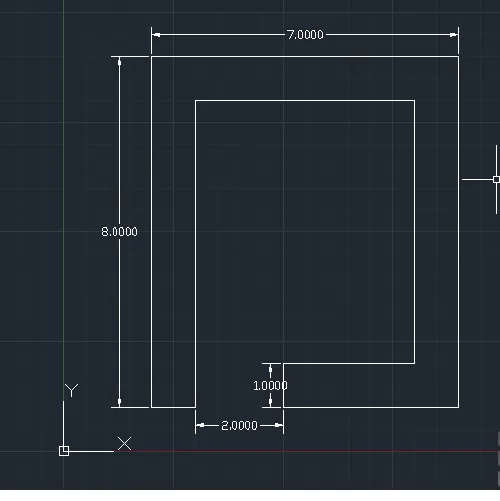

4. P4:
   1. Absolute coordinate system:
      1. 2,1
      2. 3,1
      3. 3,8
      4. 8,8
      5. 8,2
      6. 5,2
      7. 5,1
      8. 9,1
      9. 9,9
      10. 2,9
      11. close
   2. Relative rectangular coordinate system:
      1. 2,1
      2. @1,0
      3. @0,7
      4. @5,0
      5. @0,-6
      6. @-3,0
      7. @0,-1
      8. @4,0
      9. @0,8
      10. @-7,0
      11. close
   3. Polar coordinate system:
      1. 2,1
      2. @1<0
      3. @7<90
      4. @5<0
      5. @6<270
      6. @3<180
      7. @1<270
      8. @4<0
      9. @8<90
      10. @7<180
      11. @8<270 or close
      12.

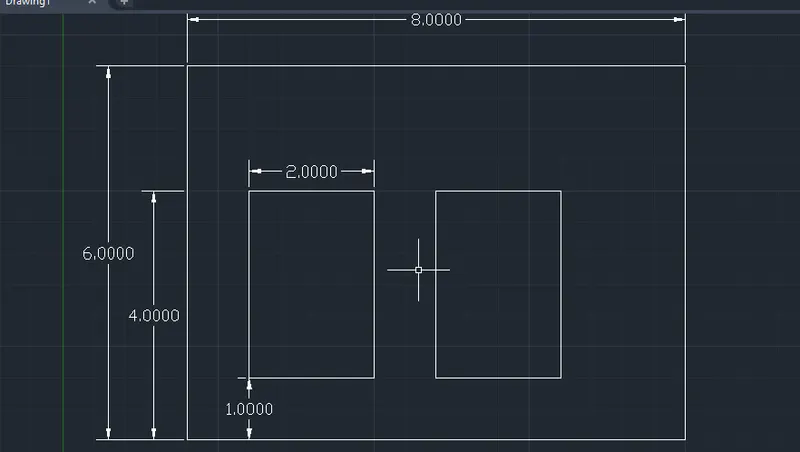

5. P5:
   1. Absolute coordinate system:
      1. 2,1
      2. 10,1
      3. 10,7
      4. 2,7 and close
      5. 3,2
      6. 5,2
      7. 5,5
      8. 3,5 and close
      9. 6,2
      10. 8,2
      11. 8,5
      12. 6,5 and close
   2. Relative rectangular coordinate system:
      1. 2,1
      2. @8,0
      3. @0,6
      4. @-8,0 and close
      5. 3,2
      6. @2,0
      7. @0,3
      8. @-2,0 and close
      9. 6,2
      10. @2,0
      11. @0,3
      12. @-2,0 and close
   3. Polar coordinate system:
      1. 2,1
      2. @8<0
      3. @6<90
      4. @8<180
      5. @6<270
      6. 3,2
      7. @2<0
      8. @3<90
      9. @2<180
      10. @3<270
      11. 6,2
      12. @2<0
      13. @3<90
      14. @2<180
      15. @3<270
      16.

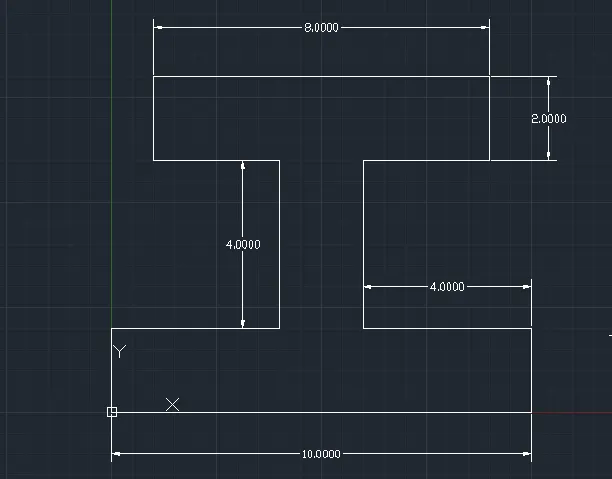

6. P6:
   1. Absolute coordinate system:
      1. 0,0
      2. 10,0
      3. 10,2
      4. 6,2
      5. 6,6
      6. 9,6
      7. 9,8
      8. 1,8
      9. 1,6
      10. 4,6
      11. 4,2
      12. 0,2
      13. close
   2. Relative rectangular coordinate system:
      1. 0,0
      2. @10,0
      3. @0,2
      4. @-4,0
      5. @0,4
      6. @3,0
      7. @0,2
      8. @-8,0
      9. @0,-2
      10. @3,0
      11. @0,-4
      12. @-4,0
      13. close
   3. Polar coordinate system:
      1. 0,0
      2. @10<0
      3. @2<90
      4. @4<180
      5. @4<90
      6. @3<0
      7. @2<90
      8. @8<180
      9. @2<270
      10. @3<0
      11. @4<270
      12. @4<180
      13. @2<270
      14.

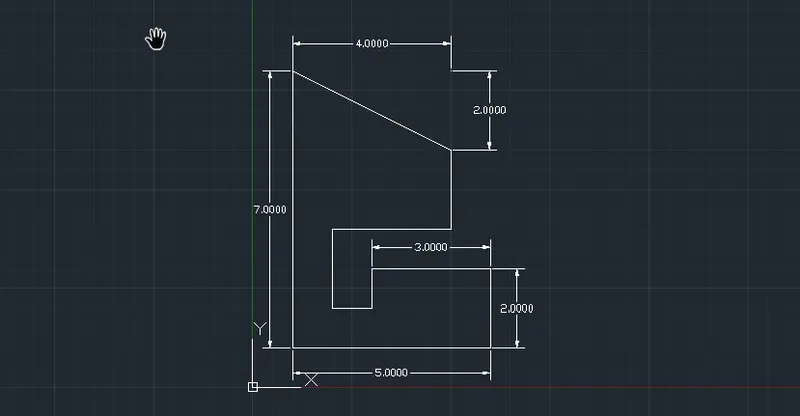

7. P7:
   1. Absolute coordinate system:
      1. 1,1
      2. 6,1
      3. 6,3
      4. 3,3
      5. 3,2
      6. 2,2
      7. 2,4
      8. 5,4
      9. 5,6
      10. 1,8
      11. close
   2. Relative rectangular coordinate system:
      1. 1,1
      2. @5,0
      3. @0,2
      4. @-3,0
      5. @0,-1
      6. @-1,0
      7. @0,2
      8. @3,0
      9. @0,2
      10. @-4,2
      11. close
   3. Polar coordinate system:
      1. 1,1
      2. @5<0
      3. @2<90
      4. @3<180
      5. @1<270
      6. @1<180
      7. @2<90
      8. @3<0
      9. @2<90
      10. @4.47<153.435
      11. @7<270
      12.

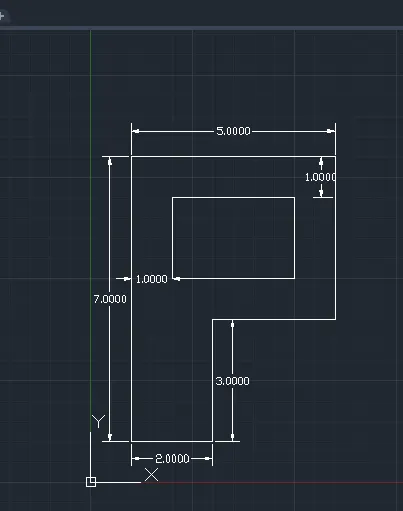

8. P8:
   1. Absolute coordinate system:
      1. 1,1
      2. 3,1
      3. 3,4
      4. 6,4
      5. 6,8
      6. 1,8 and close
      7. 2,5
      8. 5,5
      9. 5,7
      10. 2,7
      11. close
   2. Relative rectangular coordinate system:
      1. 1,1
      2. @2,0
      3. @0,3
      4. @3,0
      5. @0,4
      6. @-5,0 and close
      7. 2,5
      8. @3,0
      9. @0,2
      10. @-3,0
      11. close
   3. Polar coordinate system:
      1. 1,1
      2. @2<0
      3. @3<90
      4. @3<0
      5. @4<90
      6. @5<180
      7. @2,5
      8. @3<0
      9. @2<90
      10. @3<180
      11. @2<270
      12.

CIVIL WORK

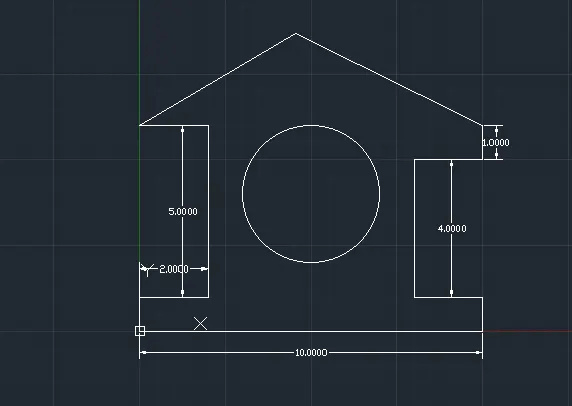

1. Profile-Wood:
   1. 0,0
   2. 10,0
   3. 10,1
   4. 8,1
   5. 8,5
   6. 10,5
   7. 10,6
   8. 5,9
   9. 0,6
   10. 2,6
   11. 2,1
   12. 0,1
   13. Circle command at centre: 5,4
   14.

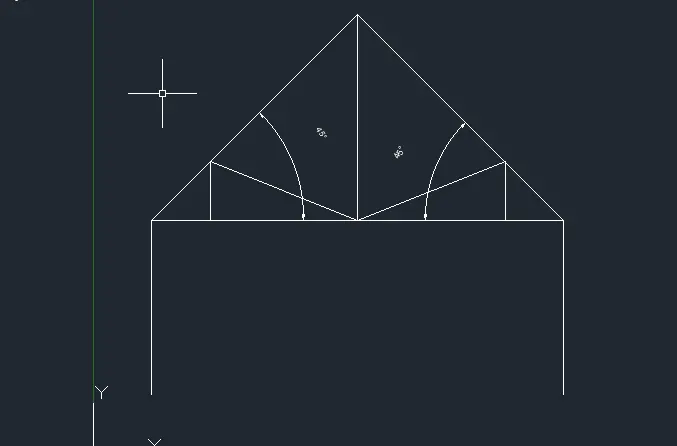

2. Queen post truss
   1. 1,1
   2. 1,5
   3. 8,5
   4. 8,1
   5. 1,5
   6. 4.5,8.5
   7. 8,5
   8. 2,5
   9. 2,6
   10. 4.5,5
   11. 7,6
   12. 7,5
   13. 4.5,5 to 4.5,8.5
   14.

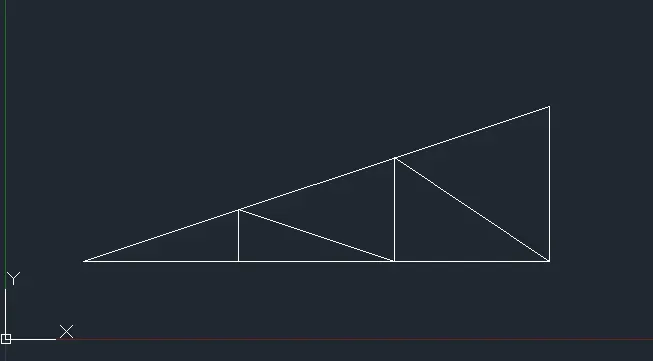

3. Mono pitch
   1. 1,1
   2. 3,1
   3. 5,1
   4. 7,1
   5. 7,3 and close
   6. 3,1 to 3,1.667
   7. 5,1
   8. 5,2.333
   9. 7,1
   10.

RESULT: The sketches have been drawn using all three coordinate systems.
