Creation of geometries by Coordinate system methods using AutoCad

AIM : To draw the given figures using the coordinate system in Autocad.

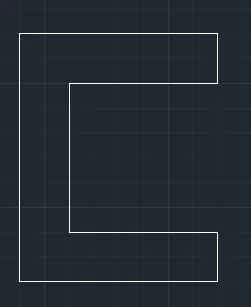

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 2,1
Specify next point or [Undo]: 6,1
Specify next point or [Undo]: 6,2
Specify next point or [Close/Undo]: 3,2
Specify next point or [Close/Undo]: 3,5
Specify next point or [Close/Undo]: 6,5
Specify next point or [Close/Undo]: 6,6
Specify next point or [Close/Undo]: 2,6
Specify next point or [Close/Undo]: 2,1

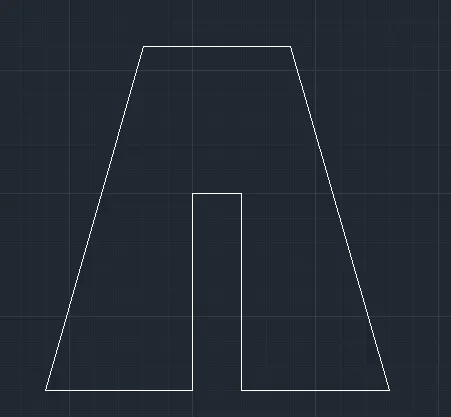

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 2,1
Specify next point or [Undo]: 4,8
Specify next point or [Undo]: 7,8
Specify next point or [Close/Undo]: 9,1
Specify next point or [Close/Undo]: 6,1
Specify next point or [Close/Undo]: 6,5
Specify next point or [Close/Undo]: 5,5
Specify next point or [Close/Undo]: 5,1
Specify next point or [Close/Undo]: C

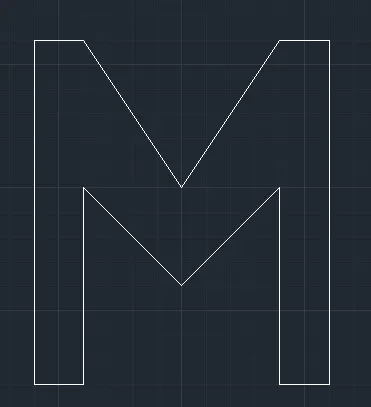

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 2,1
Specify next point or [Undo]: 3,1
Specify next point or [Undo]: 3,5
Specify next point or [Close/Undo]: 5,3
Specify next point or [Close/Undo]: 7,5
Specify next point or [Close/Undo]: 7,1
Specify next point or [Close/Undo]: 8,1
Specify next point or [Close/Undo]: 8,8
Specify next point or [Close/Undo]: 7,8
Specify next point or [Close/Undo]: 5,5
Specify next point or [Close/Undo]: 3,8
Specify next point or [Close/Undo]: 2,8
Specify next point or [Close/Undo]: C

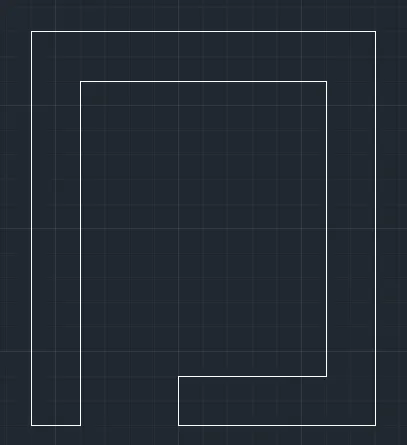

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 2,1
Specify next point or [Undo]: 2,9
Specify next point or [Undo]: 9,9
Specify next point or [Close/Undo]: 9,1
Specify next point or [Close/Undo]: 5,1
Specify next point or [Close/Undo]: 5,2
Specify next point or [Close/Undo]: 8,2
Specify next point or [Close/Undo]: 8,8
Specify next point or [Close/Undo]: 3,8
Specify next point or [Close/Undo]: 3,1
Specify next point or [Close/Undo]: C

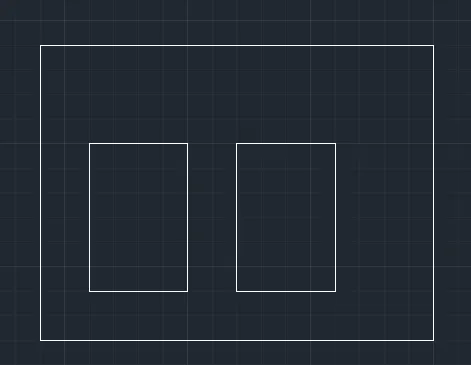

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 2,1
Specify next point or [Undo]: 10,1
Specify next point or [Undo]: 10,7
Specify next point or [Close/Undo]: 2,7
Specify next point or [Close/Undo]: 2,1
Specify next point or [Close/Undo]: C
Zero length line created at (2.0000, 1.0000, 0.0000)
Command: L
LINE
Specify first point: 3,2
Specify next point or [Undo]: 5,2
Specify next point or [Undo]: 5,5
Specify next point or [Close/Undo]: 3,5
Specify next point or [Close/Undo]: C
Command: L
LINE
Specify first point: 6,2
Specify next point or [Undo]: 8,2
Specify next point or [Undo]: 8,5
Specify next point or [Close/Undo]: 6,5
Specify next point or [Close/Undo]: C

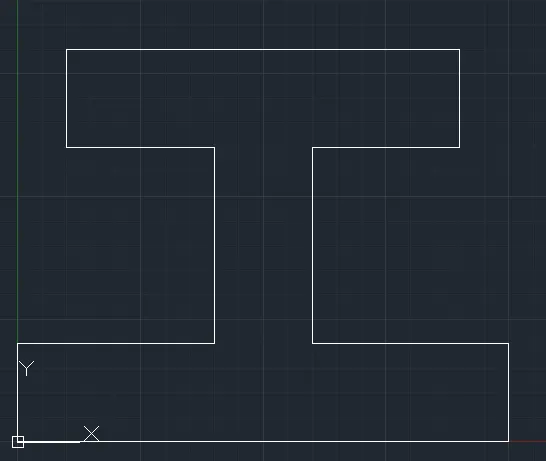

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 0,0
Specify next point or [Undo]: 10,0
Specify next point or [Undo]: 10,2
Specify next point or [Close/Undo]: 6,2
Specify next point or [Close/Undo]: 6,6
Specify next point or [Close/Undo]: 9,6
Specify next point or [Close/Undo]: 9,8
Specify next point or [Close/Undo]: 1,8
Specify next point or [Close/Undo]: 1,6
Specify next point or [Close/Undo]: 4,6
Specify next point or [Close/Undo]: 4,2
Specify next point or [Close/Undo]: 0,2
Specify next point or [Close/Undo]: C

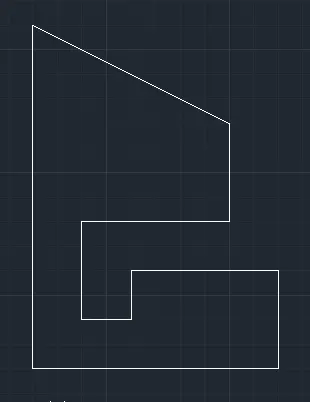

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 1,1
Specify next point or [Undo]: 6,1
Specify next point or [Undo]: 6,3
Specify next point or [Close/Undo]: 3,3
Specify next point or [Close/Undo]: 3,2
Specify next point or [Close/Undo]: 2,2
Specify next point or [Close/Undo]: 2,4
Specify next point or [Close/Undo]: 5,4
Specify next point or [Close/Undo]: 5,6
Specify next point or [Close/Undo]: 1,8
Specify next point or [Close/Undo]: C

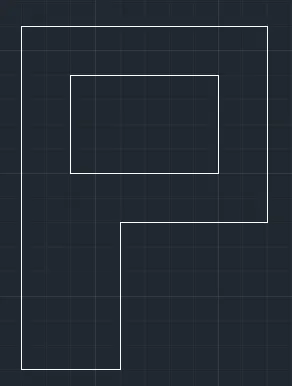

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 1,1
Specify next point or [Undo]: 3,1
Specify next point or [Undo]: 3,4
Specify next point or [Close/Undo]: 6,4
Specify next point or [Close/Undo]: 6,8
Specify next point or [Close/Undo]: 1,8
Specify next point or [Close/Undo]: C
Command: L
LINE
Specify first point: 2,5
Specify next point or [Undo]: 5,5
Specify next point or [Undo]: 5,7
Specify next point or [Close/Undo]: 2,7
Specify next point or [Close/Undo]: C

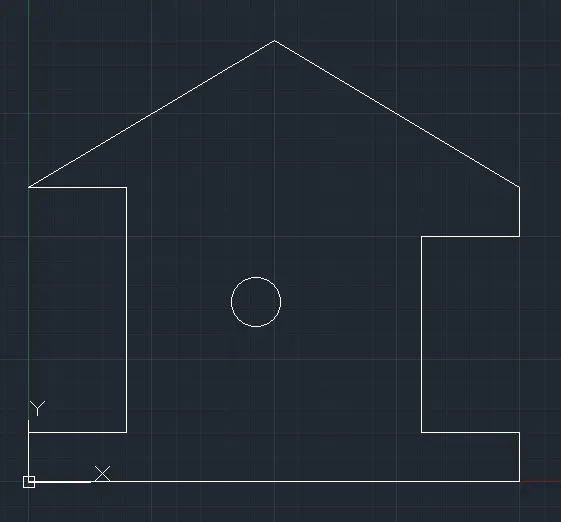

ABSOLUTE COORDINATE SYSTEM

LINE
Specify first point: 0,0
Specify next point or [Undo]: 10,0
Specify next point or [Undo]: 10,1
Specify next point or [Close/Undo]: 8,1
Specify next point or [Close/Undo]: 8,5
Specify next point or [Close/Undo]: 10,5
Specify next point or [Close/Undo]: 10,6
Specify next point or [Close/Undo]: 5,9
Specify next point or [Close/Undo]: 0,6
Specify next point or [Close/Undo]: 2,6
Specify next point or [Close/Undo]: 2,1
Specify next point or [Close/Undo]: 0,1
Specify next point or [Close/Undo]: C
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2P
Specify first end point of circle's diameter: 5,4
Specify second end point of circle's diameter: 1

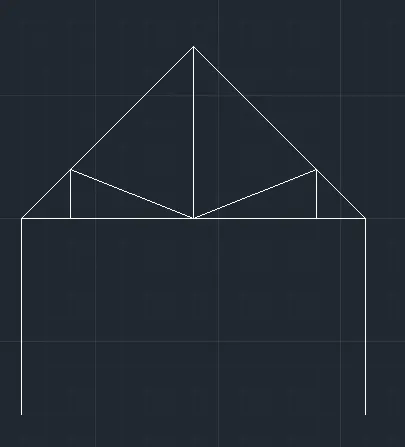

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 1,1
Specify next point or [Undo]: 1,5
Specify next point or [Undo]: 4.5,8.5
Specify next point or [Close/Undo]: 8,5
Specify next point or [Close/Undo]: 8,1
Specify next point or [Close/Undo]: *Cancel*
Command: L
LINE
Specify first point: 1,5
Specify next point or [Undo]: 8,5
Specify next point or [Undo]:
Command: LINE
Specify first point: 7,5
Specify next point or [Undo]: 7,6
Specify next point or [Undo]: 4.5,5
Specify next point or [Close/Undo]: 2,6
Specify next point or [Close/Undo]: 2,5
Specify next point or [Close/Undo]:
Command: LINE
Specify first point: 4.5,5
Specify next point or [Undo]: 4.5,8.5
Specify next point or [Undo]:

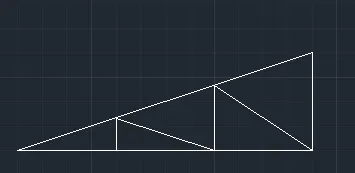

ABSOLUTE COORDINATE SYSTEM

Command: L
LINE
Specify first point: 1,1
Specify next point or [Undo]: 7,1
Specify next point or [Undo]: 7,3
Specify next point or [Close/Undo]: C
Command: LINE
Specify first point: 3,1
Specify next point or [Undo]: 3,1.667
Specify next point or [Undo]: 5,1
Specify next point or [Close/Undo]: 5,2.333
Specify next point or [Close/Undo]: 7,1
