Week 9 - Attachment Feature Creation - Challenge 2
SCREENSHOT IN DIFFRENT ORIENTATION:

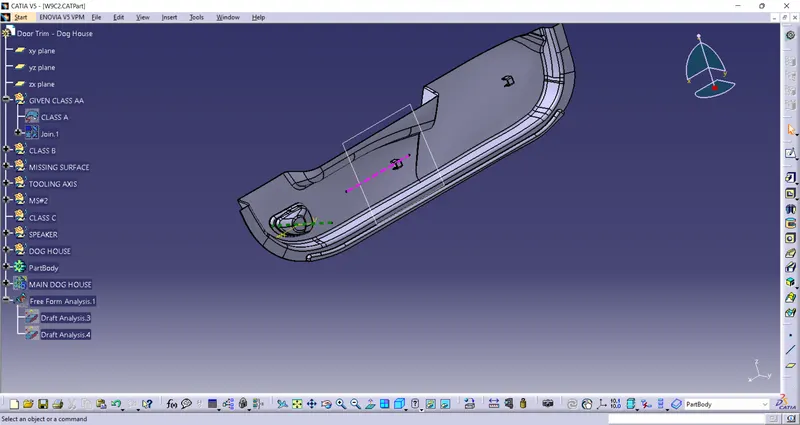

ISOMETRIC:

FRONT:

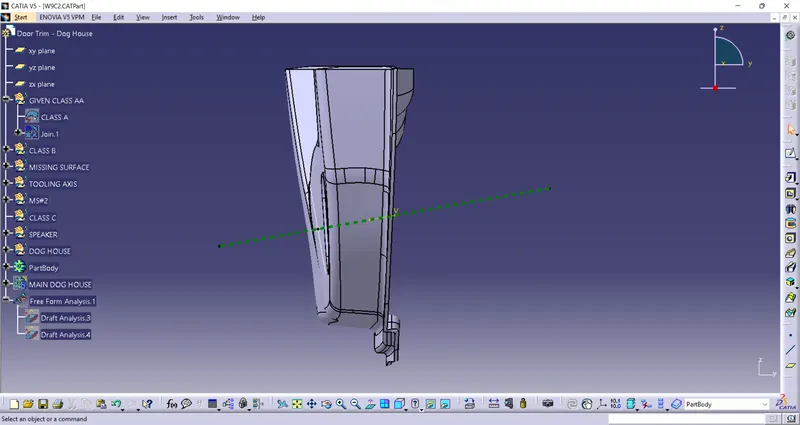

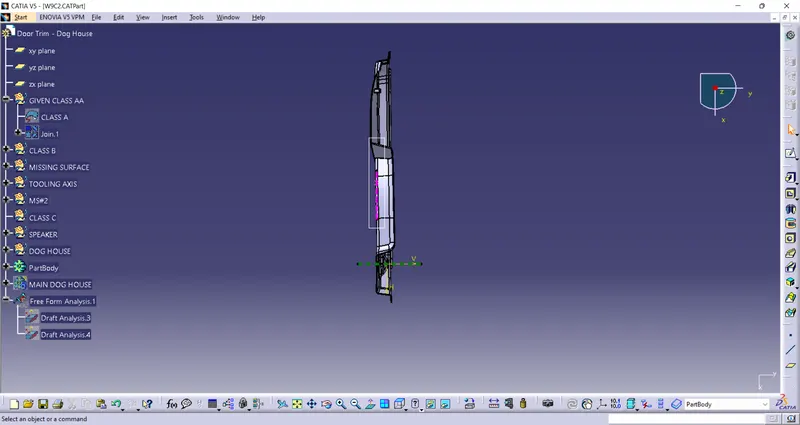

SIDE:

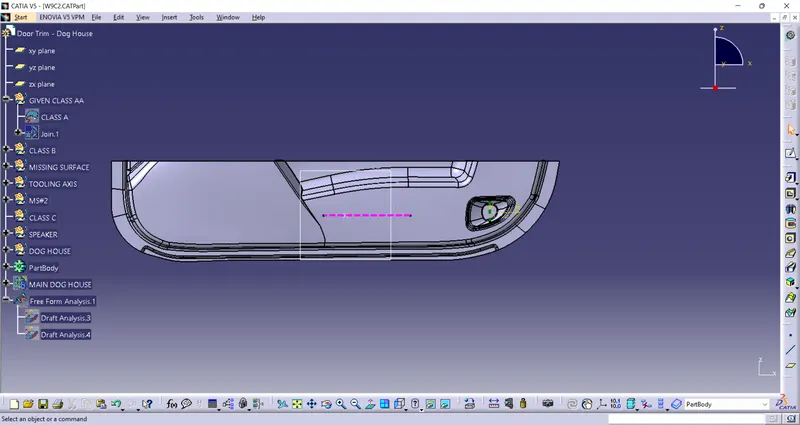

TOP:

----
DRAFT ANALYSIS:
WE HAVE TAKEN MAIN TOLING AXIS AS DRAFT DIRECTION:
STEP FOLLOWED ARE:
1.WENT TOO INSERT MENU THEN CHOOSEN ANALYSIS:
2.ANALYSIS DIALOG BOX APPEARS.
3. CHOOSE COMPASS SYMBOL DRAFT ANALYSIS DIALOG BOX.
4.MOVE THE COMPASS BY HODING THE RAD SYMBOL AT THE CENTER VERY CAREFULLY WITHOU CAUSING ROTATION AND PLACE IT ON THE TOOLING AXIS.
5.PRESS THE LOCK BUTTON AVAILABLE IN DRAFT ANALYSIS DIALOG BOX.
6.AFTER LOCKING IT RED CROSS WILL COME IN THE CURSOR POINTER ,SELECT ANY FACE AND THE COLOUR OF RAFT WILL BE SHOWN .
7. THE DEGREE OF DRAFT CAN BE SET BY PRESSING THE SYMBOL JUST ABOVE THE LOCKING BUTTON THAT WILL OPEN ONE MORE DIALOG BOX WHERE WE CAN SET THE THE DEGREE FOR DRAFT ANALYSIS.

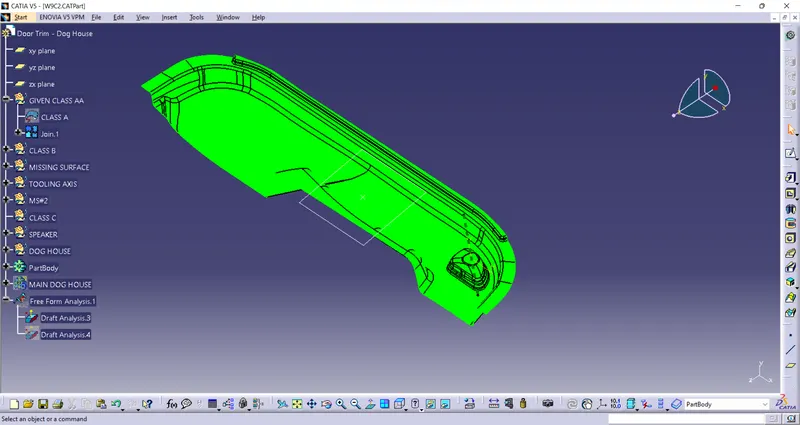

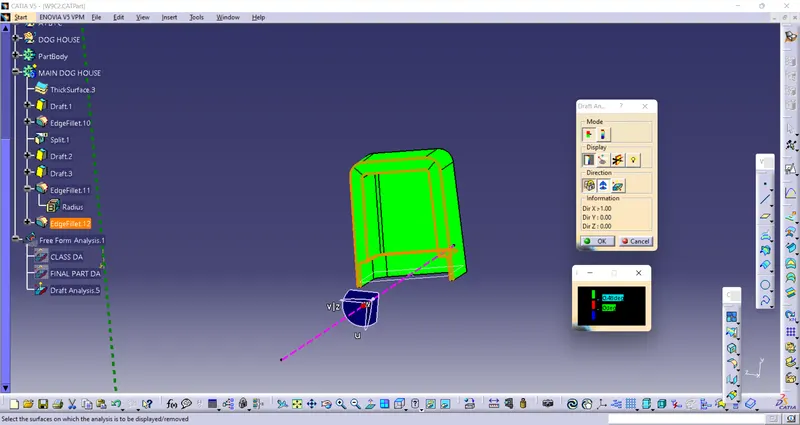

DRAFT ANALYSIS PICS:
CLASS A:

FINAL DOOR TRIM:
DOG HOUSE:

----------------

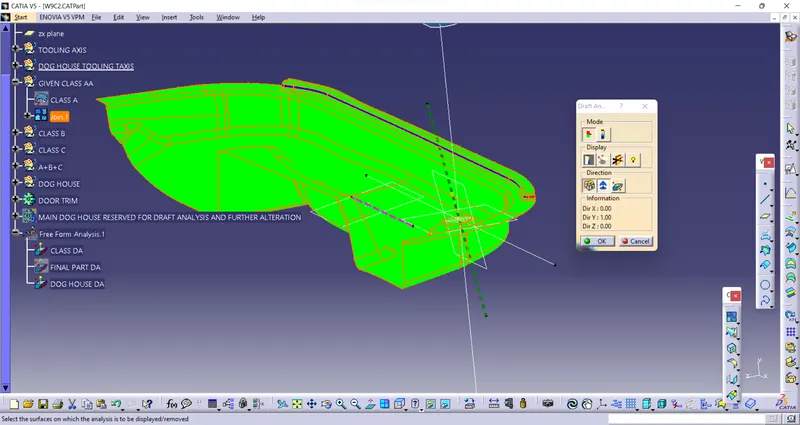

TOOLING AXIS SELECTION:
TWO METHOS WE CAN FOLLOW TO MAKE THE TOOLING AXIS:
A. BY VISUALY CHECKING IN DRECTION TO THE NORMAL SURFACE IF ALL SURFACES ARE PERFECTLY VISIBLE FROM THAT DIRECTION WE CAN CHOOSE IRECTION TO BE DUMMY TOOLING AXIS . THEN DO THE DRAFT ANALYSIS IF FACES COMES GREEN THEN THAT ACXIS CAN BE TAKEN AS MAIN OOLING AXIS:
B. IN CASE THE ALL SURFACES DOES NOT COMES GREEN THEN GO FOR BISECTING METHOD ,WHERE WE TAKE LINE PARALLEL TO TO SURFACES WHICH ARE NOT COMING GREEN AND THEN FIND TOOING.OR IF FEEL BY VISUAL EXAMINIG THAT THIS CAN CAUSE PROBLEM AT THE TIME OF REMOVAL THEN WE USE BISECTINH=G METHOD TO CREATE THE TOOLING AXIS.
C. BY RANDOMLY PLACING THE COMPASS ON ANY SURFACE AND THEN PLAYING WITH IT IN DIFFERENT SURFACE AND DIRECTION TO WHOLE SURFACES GREEN IN DRAFT ANALYSIS.THE POSITION IN WHICH WE FIND THE IT TO BE GREEN THAT COMPASS DIRECTION IS TAKEN AS TOOLING AXIS:
IN THIS CHALLENGE THERE WAS NO SURFACE WHICH GAVE ME INTUTION THAT ,THIS SURFACE WILL CAUSE ANY PROBLEM BECOUSE ALL SURFACES LOOKS VER CLEARLY LEAVING THE CORE EASILY SINCE THEY MAKE VERY GOOD OUTWARD ANGLE WITH ASSUMED TOOLING AXIS.BUT STILL I HAVE USED BISECTING METHOD TO BE CONFIRMED AND NOT DEPEND UPON INTUTION ALONE.
DUMMY TOOLING AXIS PIC:

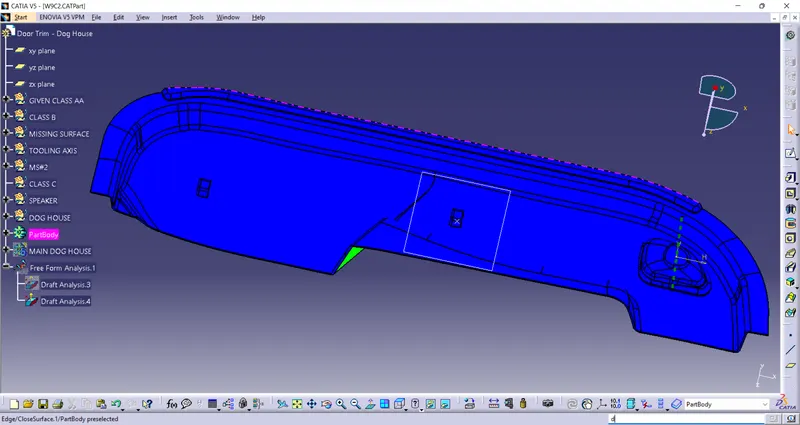

DUMMY TOOLING AXIS CREATED TAKING A LINE PERPENDICULAR SURFACE , BUT DRAFT ANALYSIS IS DONE ITS FOUND THAT ITS LEAVING SOME BLUE AREAS IN CLASS A WHICH SIGNIFIES THERE ARE NO DRAFT AVAILABLE ON THAT SPOT.
SO THE TOOLING AXIS IS ROTATED AWAY FOM THE SURFACE WHICH WAS SHOWING BLUE COLOR TO PROVIDE THOSE SURFAECS MORE DRAFT FOR EASY REMOVA FROM MOLD.
BISECTING METHOD WAS NOT MUCH REQUIRED HERE ,BECOUSE SLIGHT CAREFUL OBSERVATION HELPED TO CREATE THE RIGHT TOOLING AXIS.
