Project 2

Aim: To Calculate the water current forces ,centrifugal forces, wave forces, snow loads, temperature loads, Barge Impact load for the bridge structure and to model the bridge structure in Staad Pro and apply all the calculated loads.

Introduction: The given bridge is a I girder RCC bridge. The deck of the slab is supported by four I Girders. Each I Girder is 1.6 m height with a top and bottom flange width of 2m. The thickness of flange and web is 0.3m. The span of the bridge is 10 m. The size of the Pier is 1.2 x 1.2 m. The width of deck slab is 10.5m and the thickness of deck slab is 1.5 m. Width of carriage way is 9 m. The deck of bridge is flat with B <30 degree. The depth of accumulation of snow is 1250 mm. The bridge is subjected to a live load of Class 70R tracked vehicle and radius of curvature in the bridge is 2 m. The high flood level is 4 m above the Bottom of foundation level. The mean velocity of the river is 2.5 m/s.The maximum crest elevation for the wave is 3 m. Assume constant r as 5. Assume Cva as 3. The Storm elevation is 8.5m. Take Cr as 0.4. The Dead weight tonnage of Panamax vessel is 25000 DWT. The Ship can accommodate maximum of 1500 containers. Each container is of standard 6.1 TEU.

Procedure: To calculate Loads

1 - Calculation of water current forces

As per IRC 6 Cl.210 water current force P = 52KV^2

V = sqrt(2) x mean velocity = sqrt(2) x 2.5 = 3.54 m/s

As abutment has square ends K = 1.5

therefore P = 0.97kN/m2

Pier width = 1.2m

Load to be applied = 0.97x1.2 = 1.164 kN/m

2 - Calculation of centrifugal loads

CF=WV^2/127R

W=350kN (As per IRC 6, 35t)

V = 50km/hr

R=2m

CF = 3444kN

3- Calculation of wave load

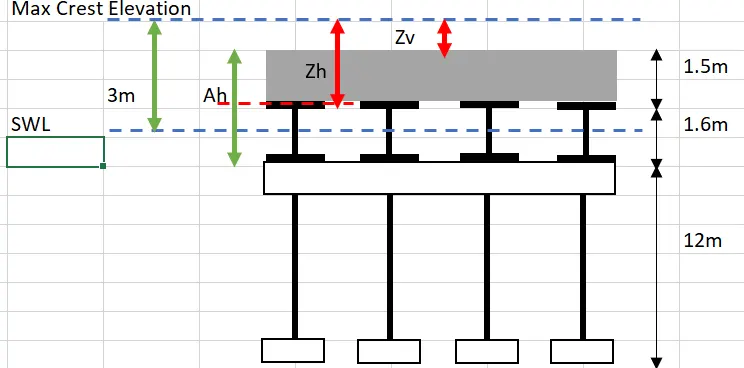

Assumptions and heights considered are as per below diagram.

Delta Zh = Max crest - centroid of Ah = 3 -[(1.5+1.6)/2] = 1.45m

Delta Zv = Max crest - bridge deck = 3-0.7 =2.3m

N =4

Fv = Unit weight of water x Delta Zv x Av = 10x2.3x[10.5x(1.5+1.6)/2]=374.3 kN

Fvmax = CvaXFv = 3x374.3=1122.9 kN

Fh = Unit weight of water x Delta Zh x Ah = 10x1.45x(10.5x3) = 435 kN

Fhmax = (1+Cr (N-1))xCvaxFh = (1+0.4(4-1))x3x435=2871 kN

4 - Calculation of snow load

Design snow load S=MxSo

M=Shape coefficient = 0.8 (for B<30 degree)

So=Snow load on ground = Density of snow x Depth of snow x length of bridge

For settled snow density = 2 to 3 kN/m3 , considering max value of 3 kN/m3

Depth of snow = 1.25m

length of bridge = 10m

So = 3x1.25x10 =37.5 kN/m

Therefore S = 0.8x37.5 = 30 kN/m

5 - Calculation of temperature load as per IRC 6

Coefficient of thermal expansion = 12x10^-6/degree C

Maximum temperature in Chennai = 49.1 degree C

Minimum temperature in Chennai = 15.7 degree C

Effective temperature difference = [48.4-15.7]/2+10= 26.7 degree C

Temperature stress = 12x10^-6x26.7x5000x(40)^-1/2 = 10.13 kN/m2

6 - Calculation of Barge Impact Load

Barge Collision Energy KE = 500xChxWxV^2

Ch= Hydrodynamic coefficient = 1.25

W = 25000 T

V = 60km/hr = 16.67m/s

Therefore KE= 4.3x10^9 Nm

Barge damage depth aB = 3100x([1+1.3x10^-7xKE]^0.5-1) = 70246 mm

Barge collision impact force PB = 6x10^6+1600aB = 118393 kN

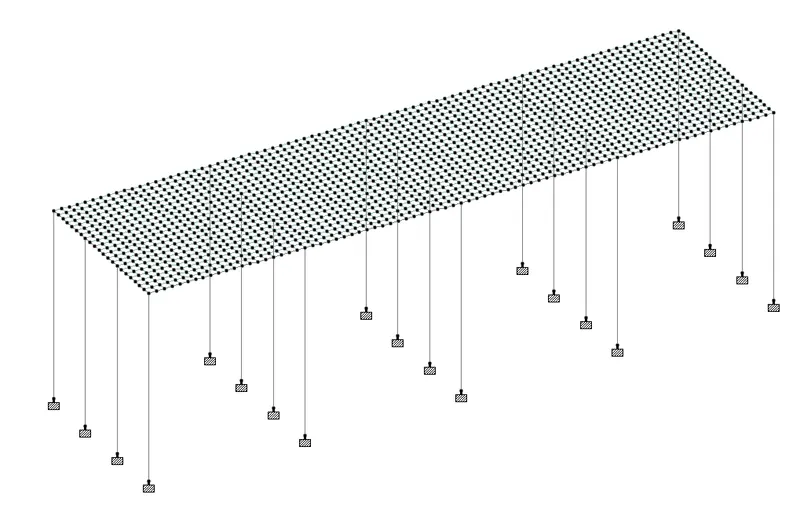

Step 2 : To Create Staad model and apply Loads

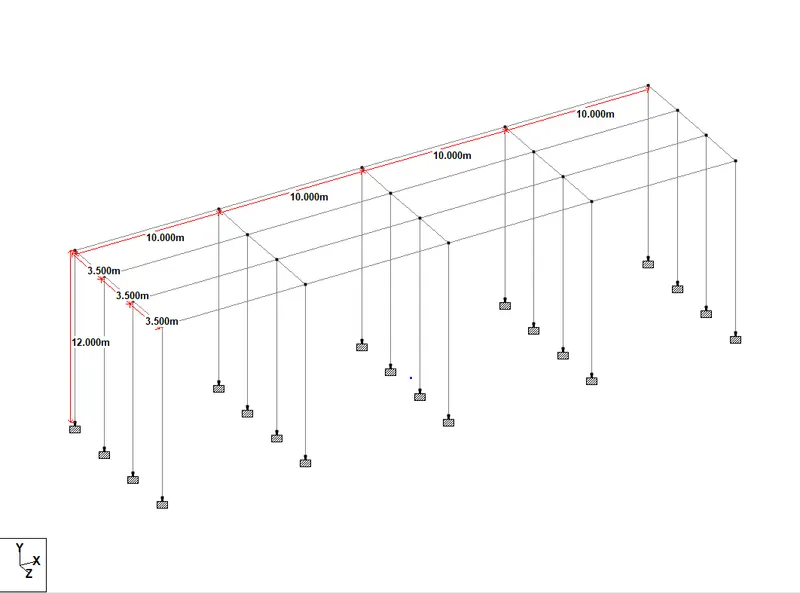

Open Staad Pro, create 1st node at 0,0,0 (X,Y,Z as Longitudinal,Vertical,Transverse respectively) and 2nd node 0,12,0 for pier height. Add beam between node 1 &2 and add fixed support to the bottom node. Assign concrete rectangle property of 1.2x1.2m to the pier. Using translation repeat Copy paste the pier at X=10m as span of bridge is 10m 4 times and then copy both these piers at Z=3.5m 3 times as width of bridge is 10.5m. Link Pier top at top by adding beams in X and Z directions, X direction beams are main girder and Z direction beams are Cross girders.

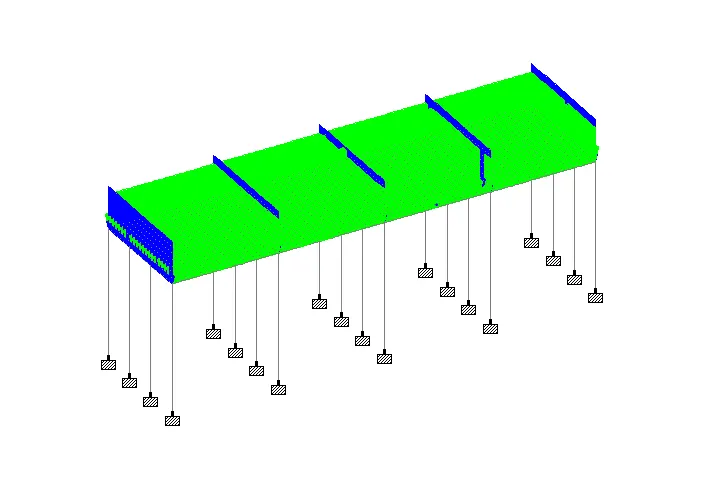

Apply Property for Pier, Main girders and Cross girders as follows:

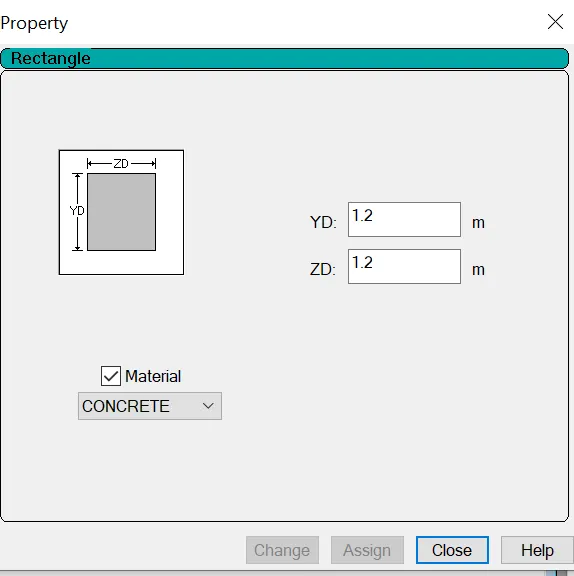

For pier

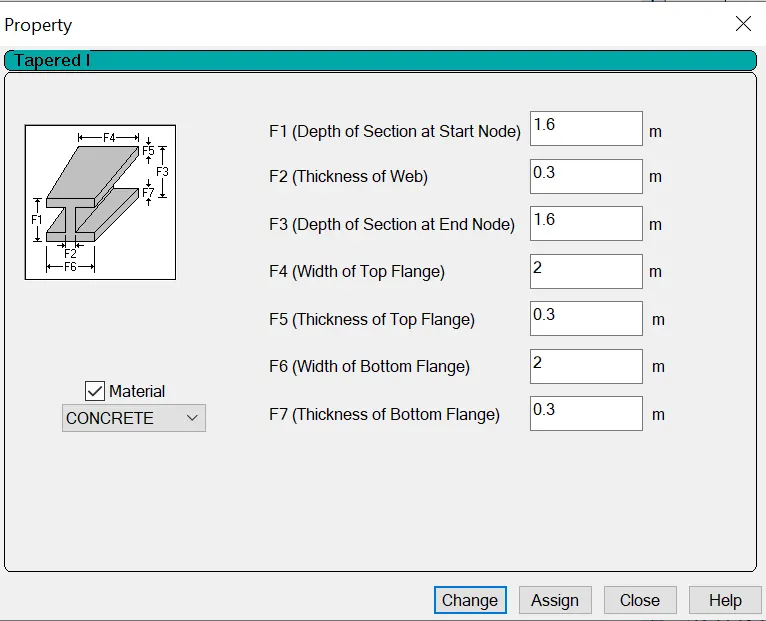

For Main girder

For Cross girder

Now add deck slab of thickness 1.5m using plate mesh of 0.5m square

Loads Applied

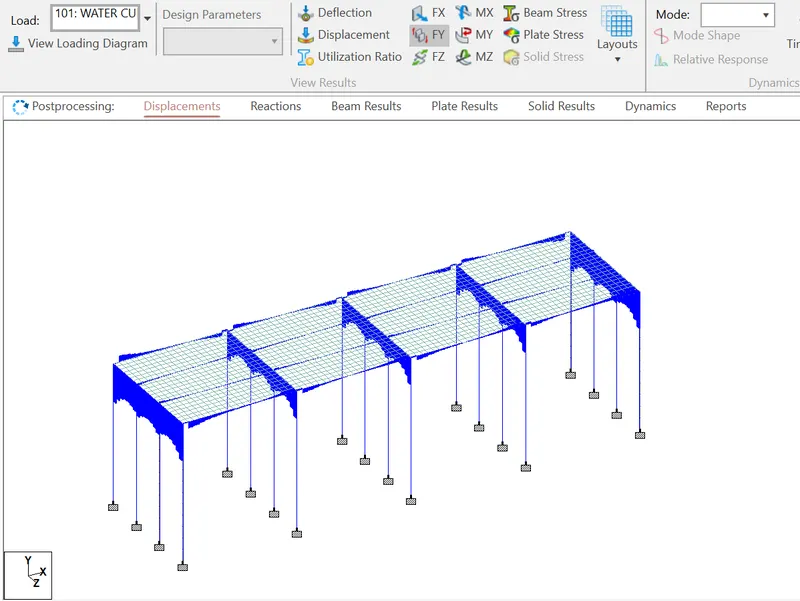

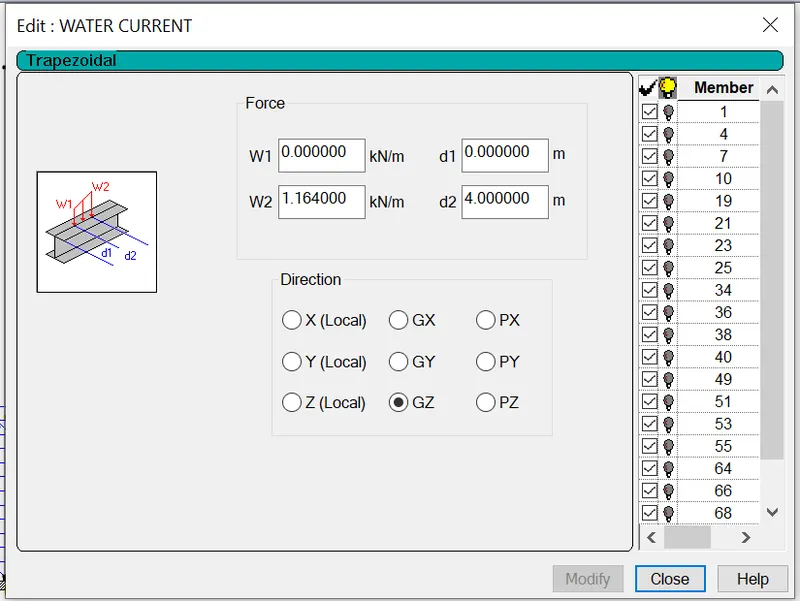

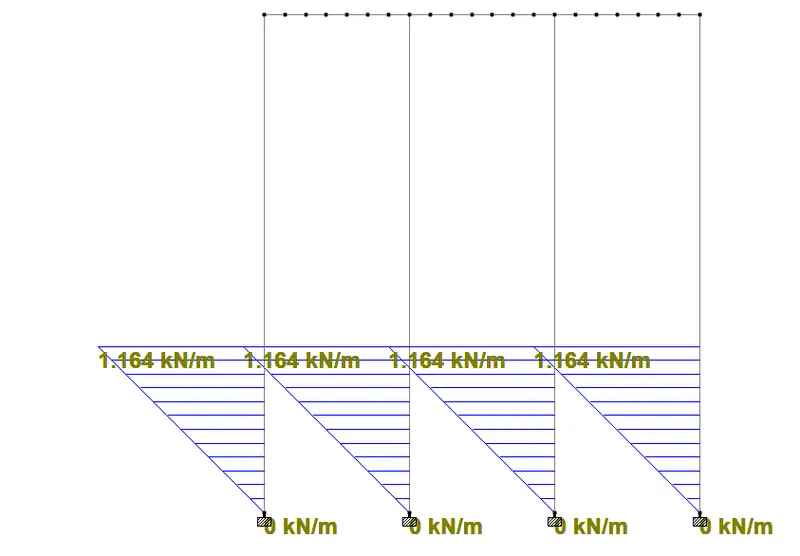

Water Current

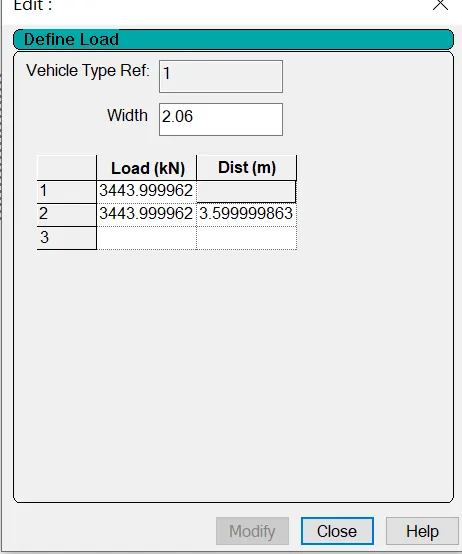

Centrifugal Force

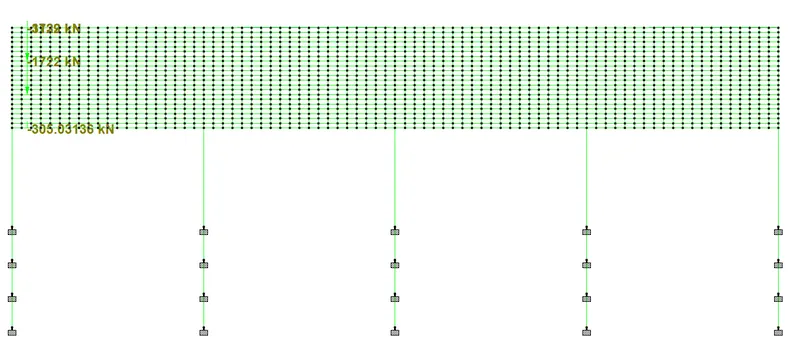

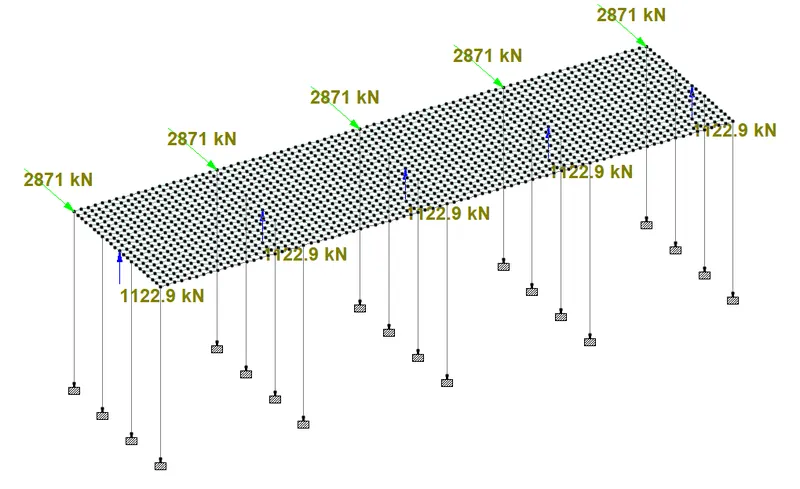

Wave Force

Snow Loads

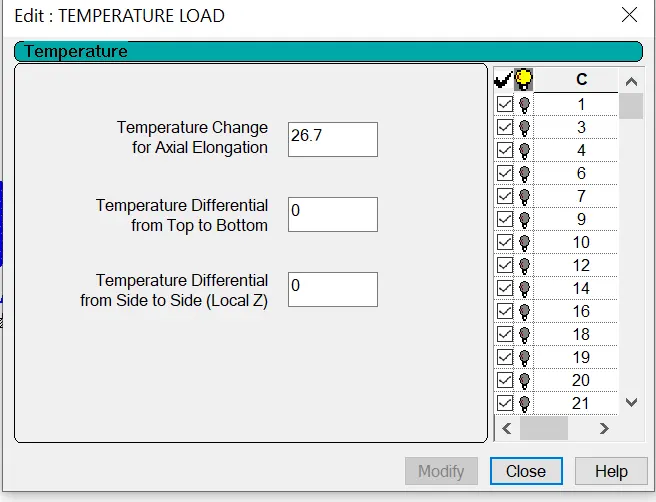

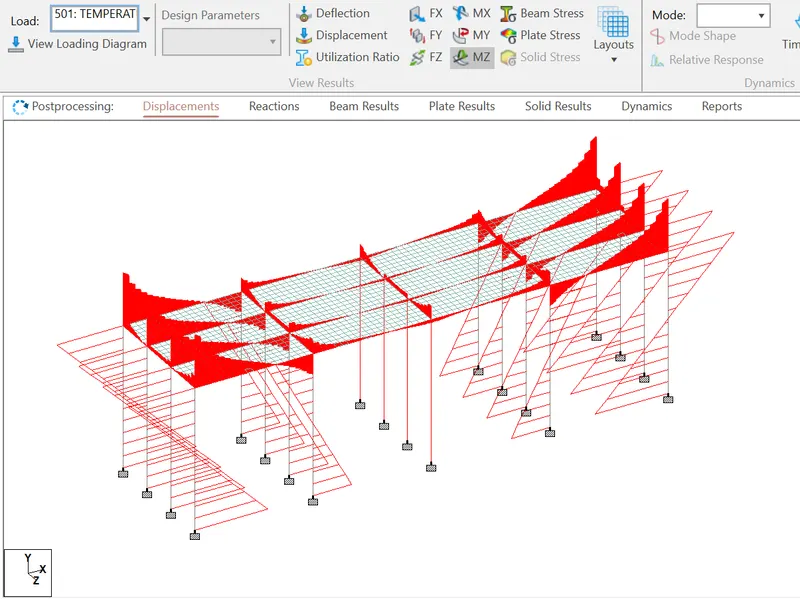

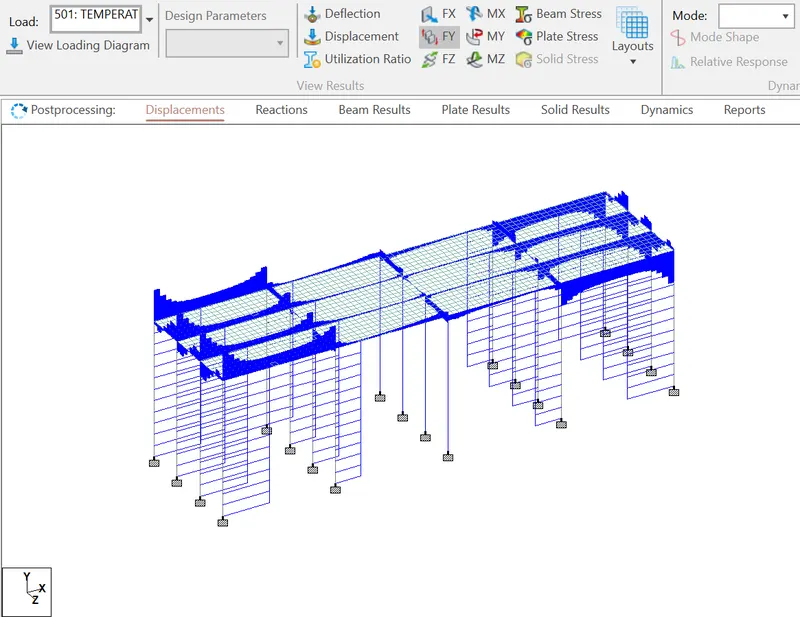

Temperature Load

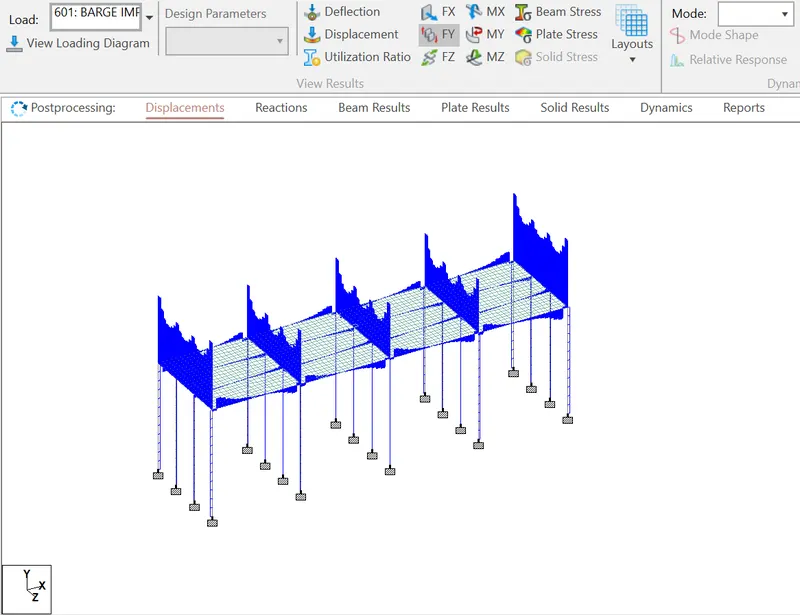

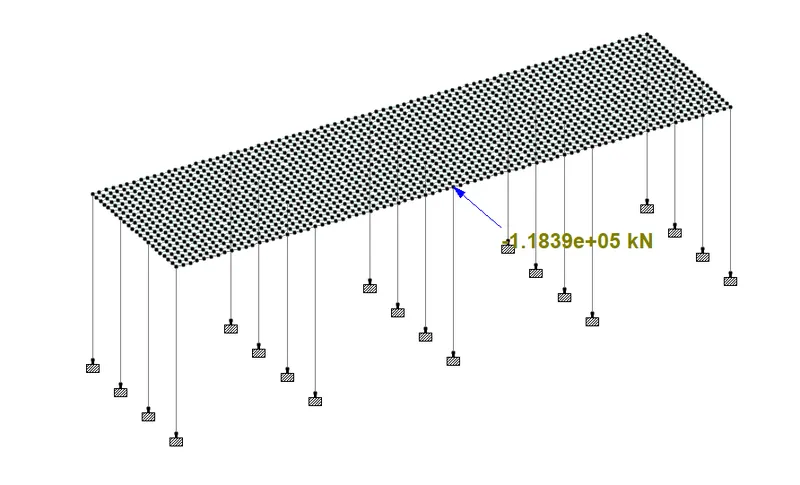

Barge Impact Load

Results:

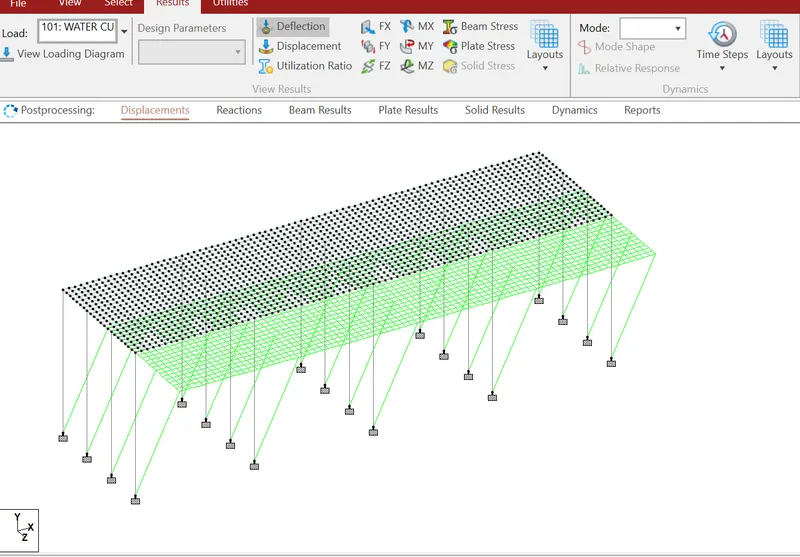

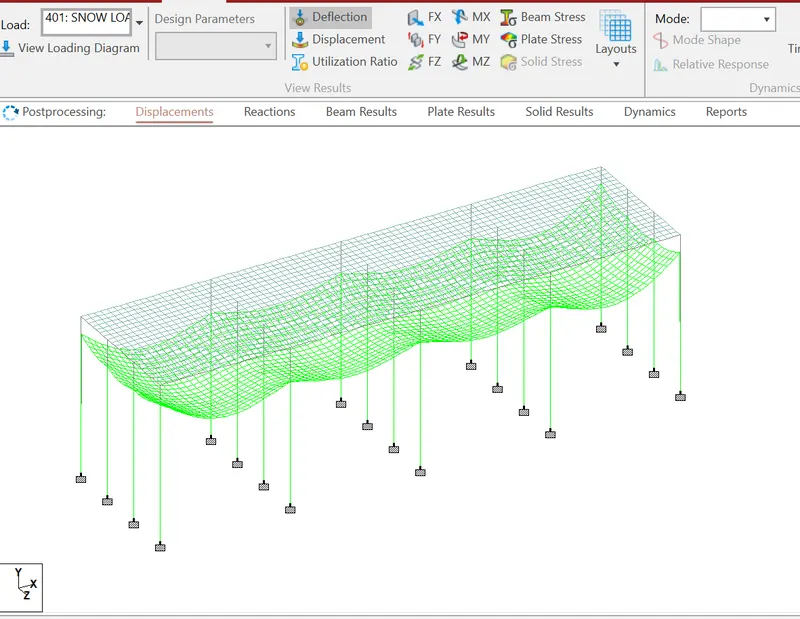

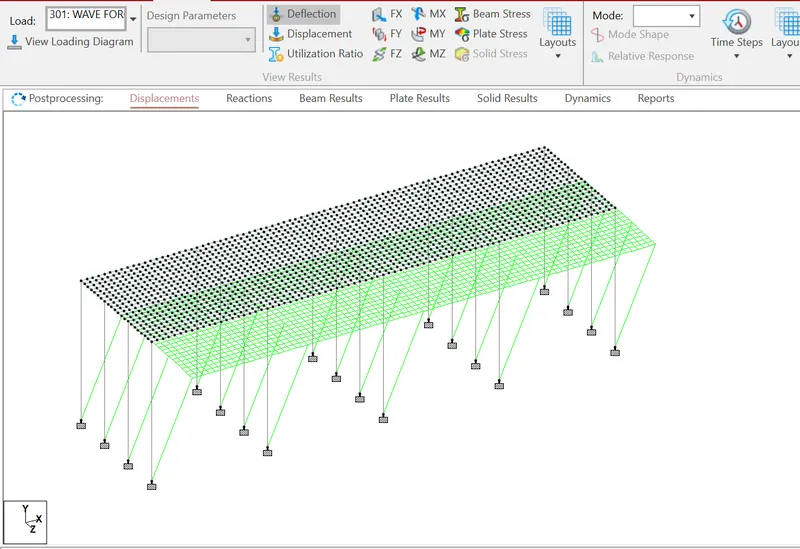

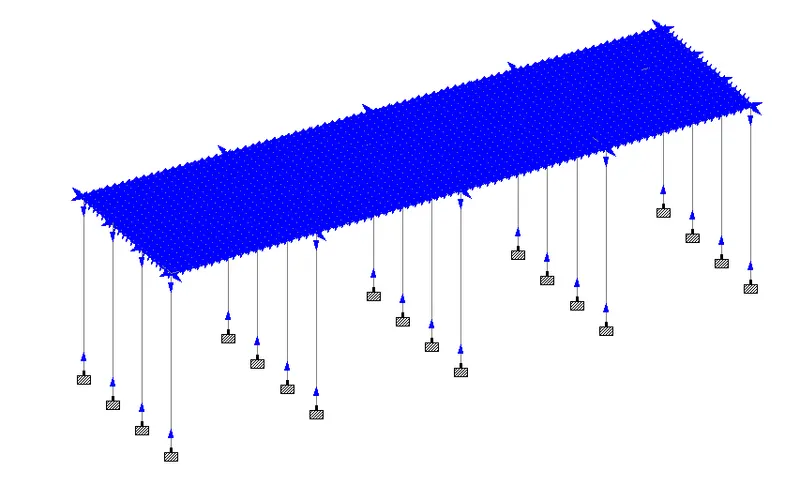

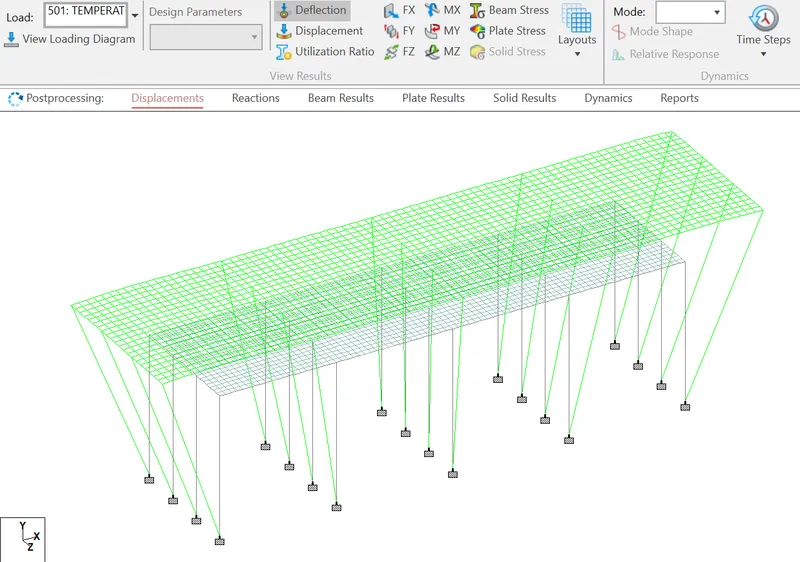

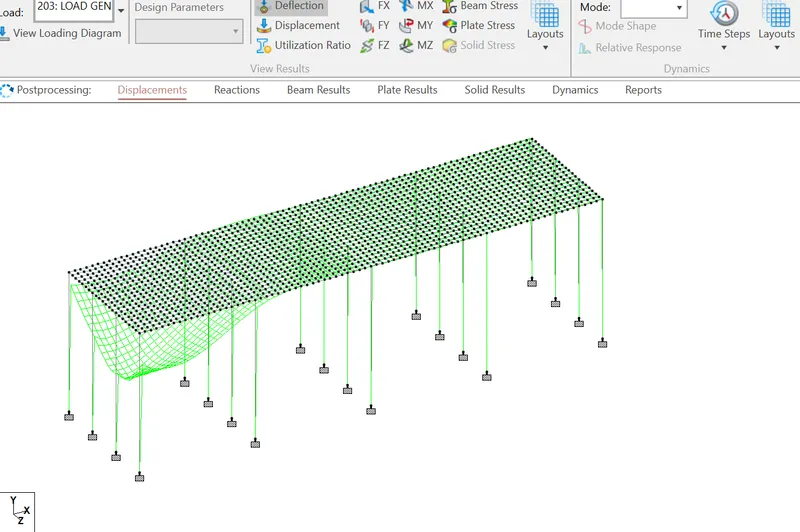

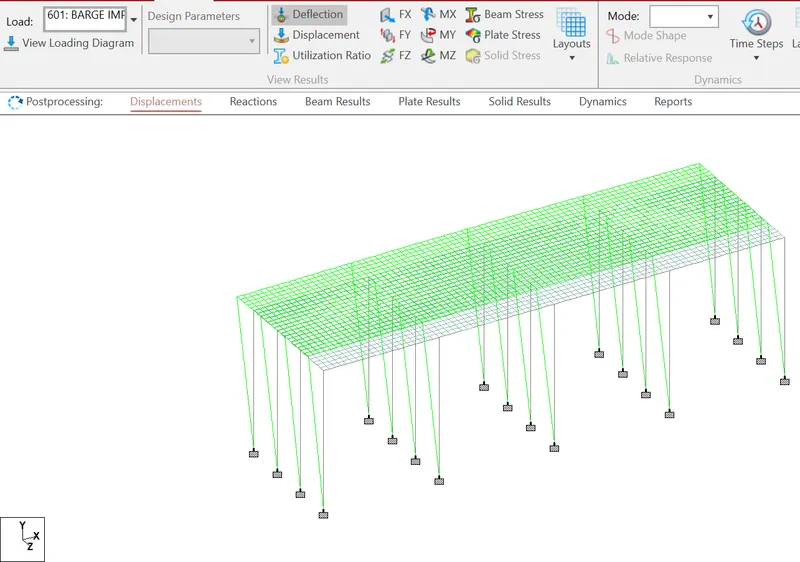

Deflection Diagram

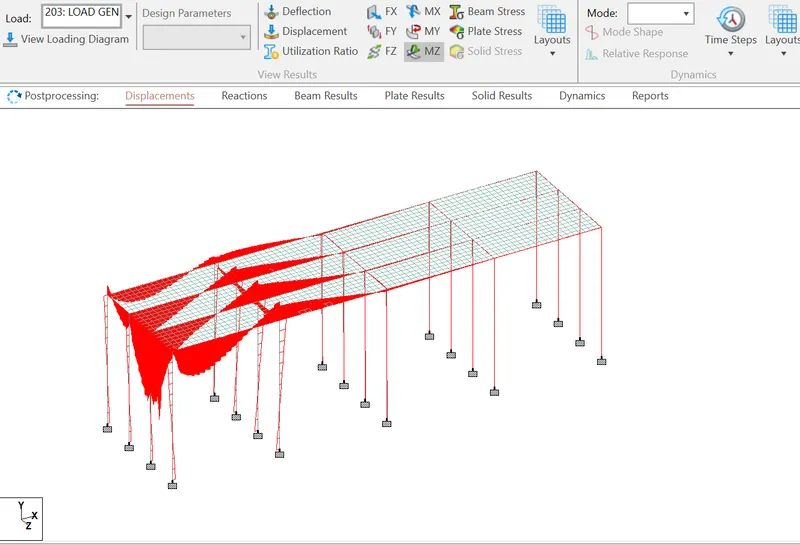

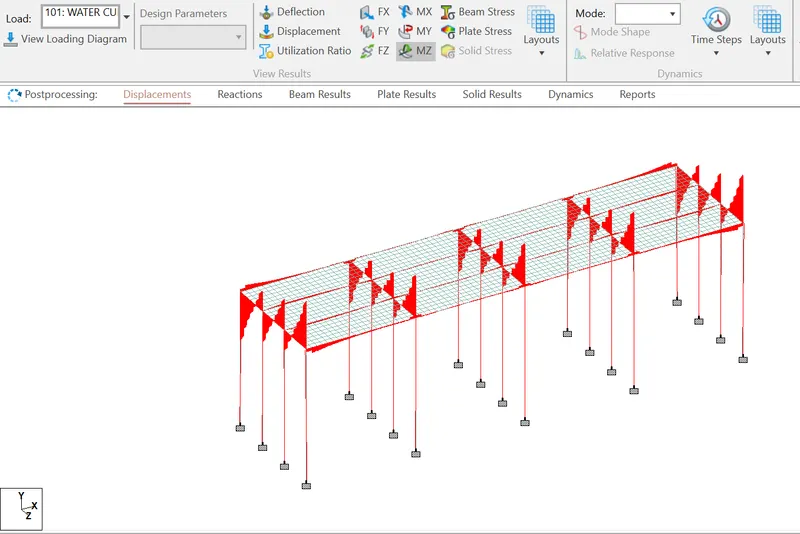

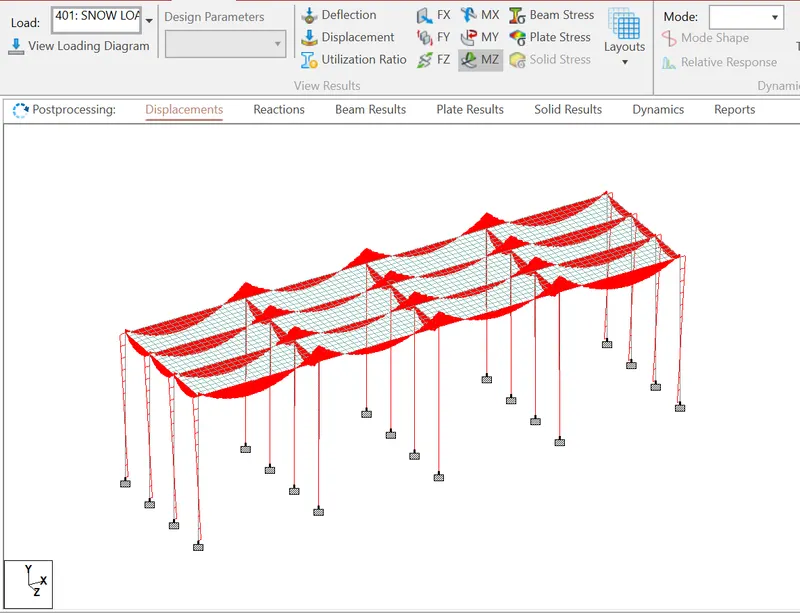

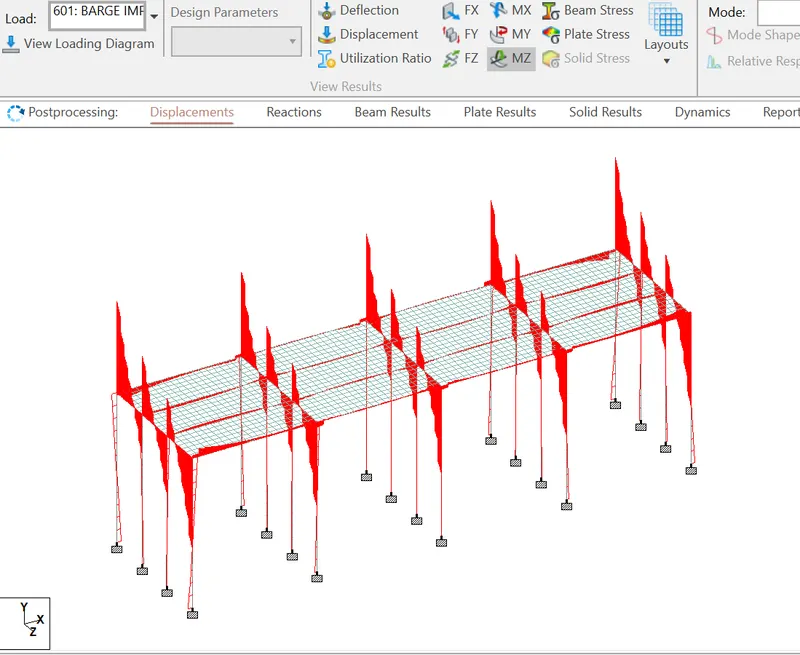

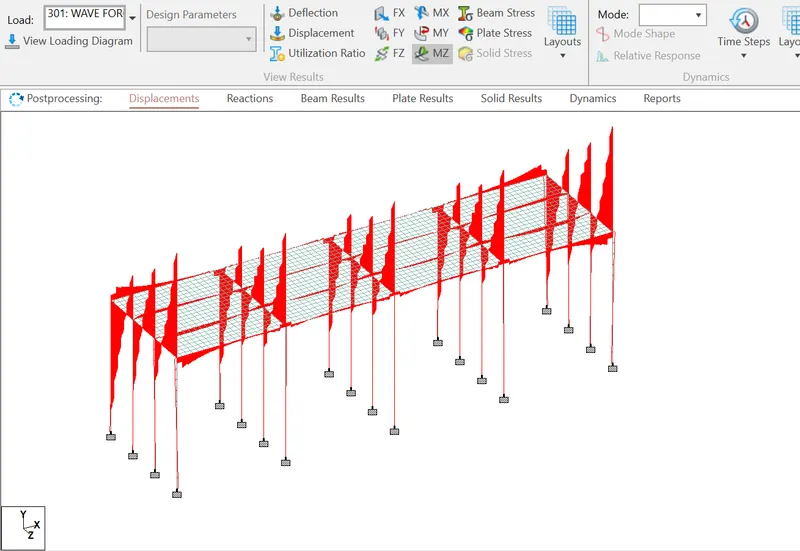

Bending Moment Diagram

Maximum BM in Longitudinal girder

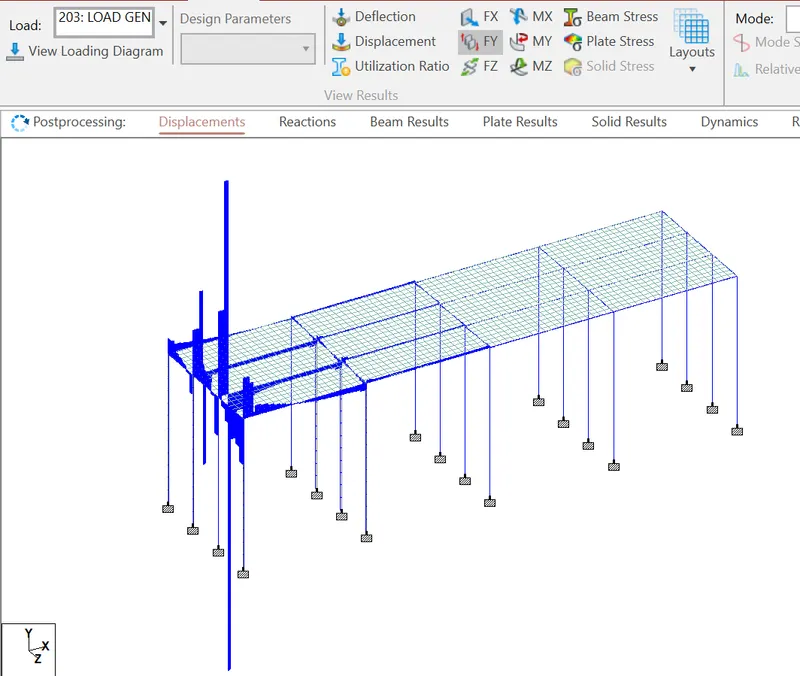

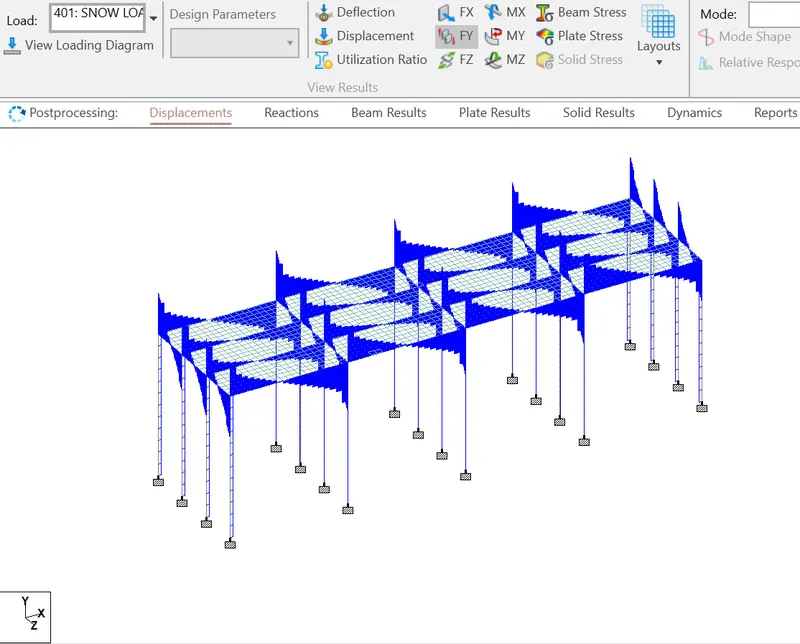

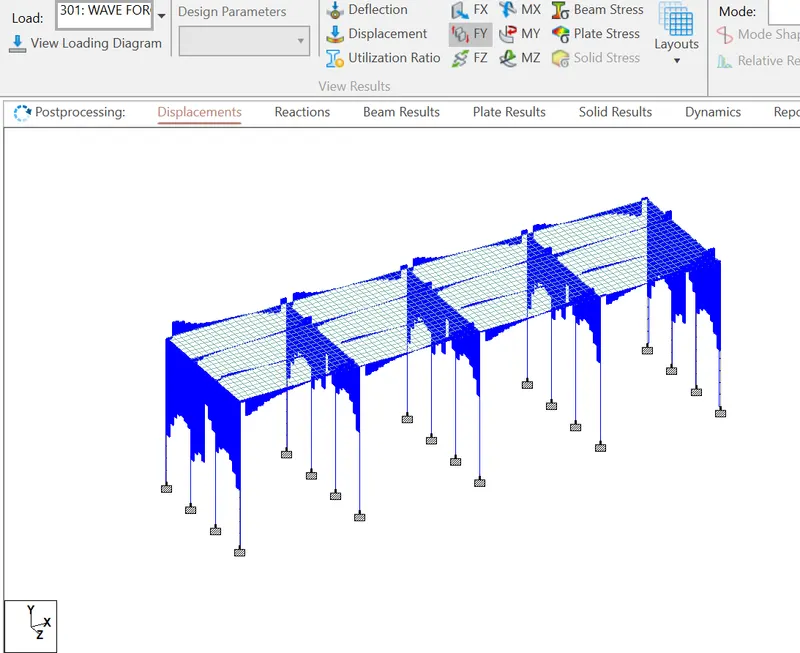

Shear Force Diagram

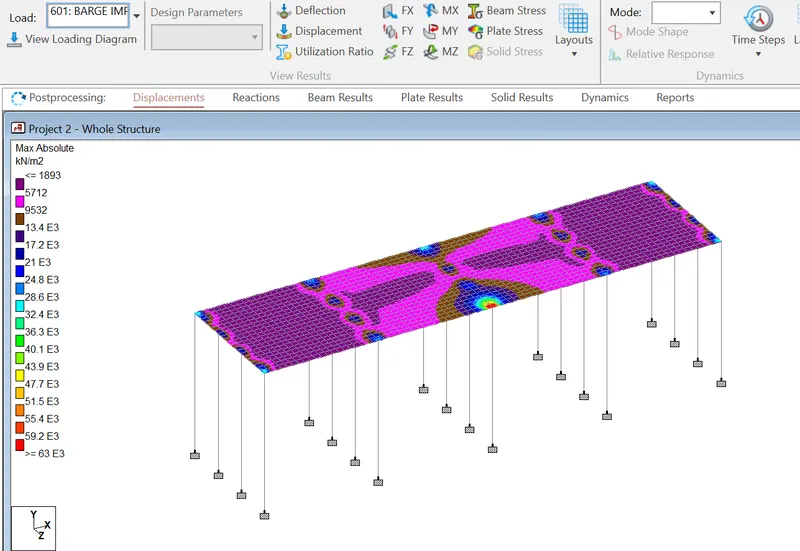

Max Plate Stress

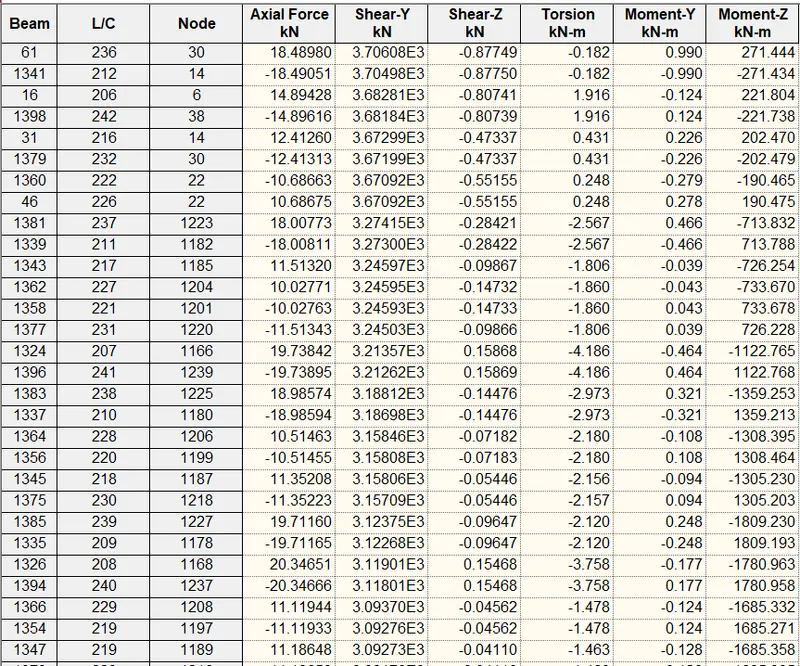

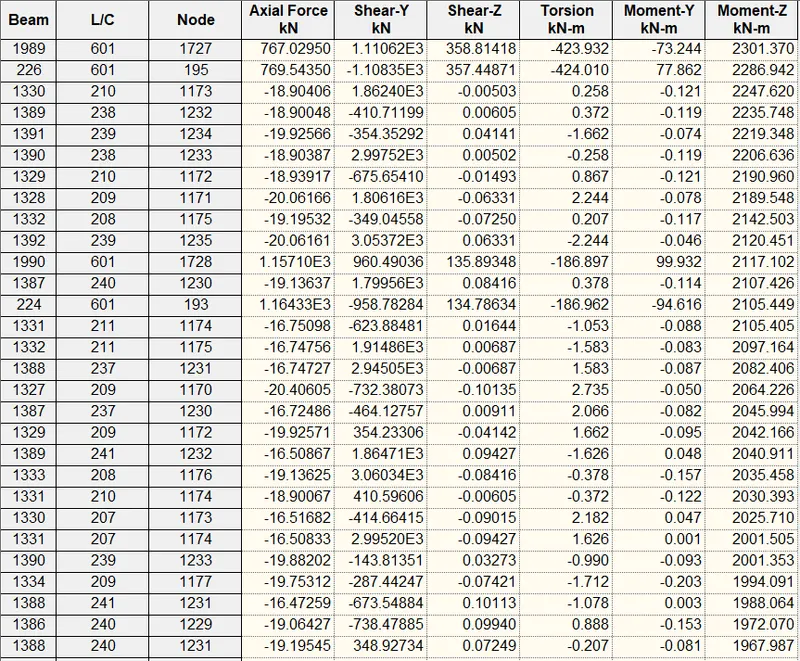

Max Shear Force in girder

Report:

1. STAAD SPACE
INPUT FILE: C:\Users\Muthulakshmi\Downloads\Old Laptop data of 1st week\Challenge Staad\Project 2.STD
2. START JOB INFORMATION
3. ENGINEER DATE 22-JUL-22
4. END JOB INFORMATION
5. INPUT WIDTH 79
6. UNIT METER KN
7. JOINT COORDINATES
8. 1 0 0 0; 2 0 12 0; 3 0 0 3.50001; 4 0 12 3.50001; 5 0 0 7.00001
9. 6 0 12 7.00001; 7 0 0 10.5; 8 0 12 10.5; 9 10 0 0; 10 10 12 0; 11 10 0 3.50001
10. 12 10 12 3.50001; 13 10 0 7.00001; 14 10 12 7.00001; 15 10 0 10.5
11. 16 10 12 10.5; 17 20 0 0; 18 20 12 0; 19 20 0 3.50001; 20 20 12 3.50001
12. 21 20 0 7.00001; 22 20 12 7.00001; 23 20 0 10.5; 24 20 12 10.5; 25 30.0001 0 0
13. 26 30.0001 12 0; 27 30.0001 0 3.50001; 28 30.0001 12 3.50001
14. 29 30.0001 0 7.00001; 30 30.0001 12 7.00001; 31 30.0001 0 10.5
15. 32 30.0001 12 10.5; 33 40.0001 0 0; 34 40.0001 12 0; 35 40.0001 0 3.50001
16. 36 40.0001 12 3.50001; 37 40.0001 0 7.00001; 38 40.0001 12 7.00001
17. 39 40.0001 0 10.5; 40 40.0001 12 10.5; 41 0 12 0.500001; 42 0.500001 12 0
18. 43 0.500001 12 0.500001; 44 1 12 0; 45 1 12 0.500001; 46 1.5 12 0
19. 47 1.5 12 0.500001; 48 2 12 0; 49 2 12 0.500001; 50 2.50001 12 0
20. 51 2.50001 12 0.500001; 52 3.00001 12 0; 53 3.00001 12 0.500001
21. 54 3.50001 12 0; 55 3.50001 12 0.500001; 56 4.00001 12 0
22. 57 4.00001 12 0.500001; 58 4.50001 12 0; 59 4.50001 12 0.500001
23. 60 5.00001 12 0; 61 5.00001 12 0.500001; 62 5.50001 12 0
24. 63 5.50001 12 0.500001; 64 6.00001 12 0; 65 6.00001 12 0.500001
25. 66 6.50001 12 0; 67 6.50001 12 0.500001; 68 7.00001 12 0
26. 69 7.00001 12 0.500001; 70 7.50002 12 0; 71 7.50002 12 0.500001
27. 72 8.00002 12 0; 73 8.00002 12 0.500001; 74 8.50002 12 0
28. 75 8.50002 12 0.500001; 76 9.00002 12 0; 77 9.00002 12 0.500001
29. 78 9.50002 12 0; 79 9.50002 12 0.500001; 80 10 12 0.500001; 81 10.5 12 0
30. 82 10.5 12 0.500001; 83 11 12 0; 84 11 12 0.500001; 85 11.5 12 0
31. 86 11.5 12 0.500001; 87 12 12 0; 88 12 12 0.500001; 89 12.5 12 0
32. 90 12.5 12 0.500001; 91 13 12 0; 92 13 12 0.500001; 93 13.5 12 0
33. 94 13.5 12 0.500001; 95 14 12 0; 96 14 12 0.500001; 97 14.5 12 0
34. 98 14.5 12 0.500001; 99 15 12 0; 100 15 12 0.500001; 101 15.5 12 0
35. 102 15.5 12 0.500001; 103 16 12 0; 104 16 12 0.500001; 105 16.5 12 0
36. 106 16.5 12 0.500001; 107 17 12 0; 108 17 12 0.500001; 109 17.5 12 0
37. 110 17.5 12 0.500001; 111 18 12 0; 112 18 12 0.500001; 113 18.5 12 0
38. 114 18.5 12 0.500001; 115 19 12 0; 116 19 12 0.500001; 117 19.5 12 0
STAAD SPACE -- PAGE NO. 2

39. 118 19.5 12 0.500001; 119 20 12 0.500001; 120 20.5 12 0; 121 20.5 12 0.500001
40. 122 21 12 0; 123 21 12 0.500001; 124 21.5 12 0; 125 21.5 12 0.500001
41. 126 22 12 0; 127 22 12 0.500001; 128 22.5001 12 0; 129 22.5001 12 0.500001
42. 130 23.0001 12 0; 131 23.0001 12 0.500001; 132 23.5001 12 0
43. 133 23.5001 12 0.500001; 134 24.0001 12 0; 135 24.0001 12 0.500001
44. 136 24.5001 12 0; 137 24.5001 12 0.500001; 138 25.0001 12 0
45. 139 25.0001 12 0.500001; 140 25.5001 12 0; 141 25.5001 12 0.500001
46. 142 26.0001 12 0; 143 26.0001 12 0.500001; 144 26.5001 12 0
47. 145 26.5001 12 0.500001; 146 27.0001 12 0; 147 27.0001 12 0.500001
48. 148 27.5001 12 0; 149 27.5001 12 0.500001; 150 28.0001 12 0
49. 151 28.0001 12 0.500001; 152 28.5001 12 0; 153 28.5001 12 0.500001
50. 154 29.0001 12 0; 155 29.0001 12 0.500001; 156 29.5001 12 0
51. 157 29.5001 12 0.500001; 158 30.0001 12 0.500001; 159 30.5001 12 0
52. 160 30.5001 12 0.500001; 161 31.0001 12 0; 162 31.0001 12 0.500001
53. 163 31.5001 12 0; 164 31.5001 12 0.500001; 165 32.0001 12 0
54. 166 32.0001 12 0.500001; 167 32.5001 12 0; 168 32.5001 12 0.500001
55. 169 33.0001 12 0; 170 33.0001 12 0.500001; 171 33.5001 12 0
56. 172 33.5001 12 0.500001; 173 34.0001 12 0; 174 34.0001 12 0.500001
57. 175 34.5001 12 0; 176 34.5001 12 0.500001; 177 35.0001 12 0
58. 178 35.0001 12 0.500001; 179 35.5001 12 0; 180 35.5001 12 0.500001
59. 181 36.0001 12 0; 182 36.0001 12 0.500001; 183 36.5001 12 0
60. 184 36.5001 12 0.500001; 185 37.0001 12 0; 186 37.0001 12 0.500001
61. 187 37.5001 12 0; 188 37.5001 12 0.500001; 189 38.0001 12 0
62. 190 38.0001 12 0.500001; 191 38.5001 12 0; 192 38.5001 12 0.500001
63. 193 39.0001 12 0; 194 39.0001 12 0.500001; 195 39.5001 12 0
64. 196 39.5001 12 0.500001; 197 40.0001 12 0.500001; 198 0 12 1
65. 199 0.500001 12 1; 200 1 12 1; 201 1.5 12 1; 202 2 12 1; 203 2.50001 12 1
66. 204 3.00001 12 1; 205 3.50001 12 1; 206 4.00001 12 1; 207 4.50001 12 1
67. 208 5.00001 12 1; 209 5.50001 12 1; 210 6.00001 12 1; 211 6.50001 12 1
68. 212 7.00001 12 1; 213 7.50002 12 1; 214 8.00002 12 1; 215 8.50002 12 1
69. 216 9.00002 12 1; 217 9.50002 12 1; 218 10 12 1; 219 10.5 12 1; 220 11 12 1
70. 221 11.5 12 1; 222 12 12 1; 223 12.5 12 1; 224 13 12 1; 225 13.5 12 1
71. 226 14 12 1; 227 14.5 12 1; 228 15 12 1; 229 15.5 12 1; 230 16 12 1
72. 231 16.5 12 1; 232 17 12 1; 233 17.5 12 1; 234 18 12 1; 235 18.5 12 1
73. 236 19 12 1; 237 19.5 12 1; 238 20 12 1; 239 20.5 12 1; 240 21 12 1
74. 241 21.5 12 1; 242 22 12 1; 243 22.5001 12 1; 244 23.0001 12 1
75. 245 23.5001 12 1; 246 24.0001 12 1; 247 24.5001 12 1; 248 25.0001 12 1
76. 249 25.5001 12 1; 250 26.0001 12 1; 251 26.5001 12 1; 252 27.0001 12 1
77. 253 27.5001 12 1; 254 28.0001 12 1; 255 28.5001 12 1; 256 29.0001 12 1
78. 257 29.5001 12 1; 258 30.0001 12 1; 259 30.5001 12 1; 260 31.0001 12 1
79. 261 31.5001 12 1; 262 32.0001 12 1; 263 32.5001 12 1; 264 33.0001 12 1
80. 265 33.5001 12 1; 266 34.0001 12 1; 267 34.5001 12 1; 268 35.0001 12 1
81. 269 35.5001 12 1; 270 36.0001 12 1; 271 36.5001 12 1; 272 37.0001 12 1
82. 273 37.5001 12 1; 274 38.0001 12 1; 275 38.5001 12 1; 276 39.0001 12 1
83. 277 39.5001 12 1; 278 40.0001 12 1; 279 0 12 1.5; 280 0.500001 12 1.5
84. 281 1 12 1.5; 282 1.5 12 1.5; 283 2 12 1.5; 284 2.50001 12 1.5
85. 285 3.00001 12 1.5; 286 3.50001 12 1.5; 287 4.00001 12 1.5; 288 4.50001 12 1.5
86. 289 5.00001 12 1.5; 290 5.50001 12 1.5; 291 6.00001 12 1.5; 292 6.50001 12 1.5
87. 293 7.00001 12 1.5; 294 7.50002 12 1.5; 295 8.00002 12 1.5; 296 8.50002 12 1.5
88. 297 9.00002 12 1.5; 298 9.50002 12 1.5; 299 10 12 1.5; 300 10.5 12 1.5
89. 301 11 12 1.5; 302 11.5 12 1.5; 303 12 12 1.5; 304 12.5 12 1.5; 305 13 12 1.5
90. 306 13.5 12 1.5; 307 14 12 1.5; 308 14.5 12 1.5; 309 15 12 1.5
91. 310 15.5 12 1.5; 311 16 12 1.5; 312 16.5 12 1.5; 313 17 12 1.5
92. 314 17.5 12 1.5; 315 18 12 1.5; 316 18.5 12 1.5; 317 19 12 1.5
93. 318 19.5 12 1.5; 319 20 12 1.5; 320 20.5 12 1.5; 321 21 12 1.5
94. 322 21.5 12 1.5; 323 22 12 1.5; 324 22.5001 12 1.5; 325 23.0001 12 1.5
STAAD SPACE -- PAGE NO. 3

95. 326 23.5001 12 1.5; 327 24.0001 12 1.5; 328 24.5001 12 1.5; 329 25.0001 12 1.5
96. 330 25.5001 12 1.5; 331 26.0001 12 1.5; 332 26.5001 12 1.5; 333 27.0001 12 1.5
97. 334 27.5001 12 1.5; 335 28.0001 12 1.5; 336 28.5001 12 1.5; 337 29.0001 12 1.5
98. 338 29.5001 12 1.5; 339 30.0001 12 1.5; 340 30.5001 12 1.5; 341 31.0001 12 1.5
99. 342 31.5001 12 1.5; 343 32.0001 12 1.5; 344 32.5001 12 1.5; 345 33.0001 12 1.5
100. 346 33.5001 12 1.5; 347 34.0001 12 1.5; 348 34.5001 12 1.5; 349 35.0001 12 1.5
101. 350 35.5001 12 1.5; 351 36.0001 12 1.5; 352 36.5001 12 1.5; 353 37.0001 12 1.5
102. 354 37.5001 12 1.5; 355 38.0001 12 1.5; 356 38.5001 12 1.5; 357 39.0001 12 1.5
103. 358 39.5001 12 1.5; 359 40.0001 12 1.5; 360 0 12 2; 361 0.500001 12 2
104. 362 1 12 2; 363 1.5 12 2; 364 2 12 2; 365 2.50001 12 2; 366 3.00001 12 2
105. 367 3.50001 12 2; 368 4.00001 12 2; 369 4.50001 12 2; 370 5.00001 12 2
106. 371 5.50001 12 2; 372 6.00001 12 2; 373 6.50001 12 2; 374 7.00001 12 2
107. 375 7.50002 12 2; 376 8.00002 12 2; 377 8.50002 12 2; 378 9.00002 12 2
108. 379 9.50002 12 2; 380 10 12 2; 381 10.5 12 2; 382 11 12 2; 383 11.5 12 2
109. 384 12 12 2; 385 12.5 12 2; 386 13 12 2; 387 13.5 12 2; 388 14 12 2
110. 389 14.5 12 2; 390 15 12 2; 391 15.5 12 2; 392 16 12 2; 393 16.5 12 2
111. 394 17 12 2; 395 17.5 12 2; 396 18 12 2; 397 18.5 12 2; 398 19 12 2
112. 399 19.5 12 2; 400 20 12 2; 401 20.5 12 2; 402 21 12 2; 403 21.5 12 2
113. 404 22 12 2; 405 22.5001 12 2; 406 23.0001 12 2; 407 23.5001 12 2
114. 408 24.0001 12 2; 409 24.5001 12 2; 410 25.0001 12 2; 411 25.5001 12 2
115. 412 26.0001 12 2; 413 26.5001 12 2; 414 27.0001 12 2; 415 27.5001 12 2
116. 416 28.0001 12 2; 417 28.5001 12 2; 418 29.0001 12 2; 419 29.5001 12 2
117. 420 30.0001 12 2; 421 30.5001 12 2; 422 31.0001 12 2; 423 31.5001 12 2
118. 424 32.0001 12 2; 425 32.5001 12 2; 426 33.0001 12 2; 427 33.5001 12 2
119. 428 34.0001 12 2; 429 34.5001 12 2; 430 35.0001 12 2; 431 35.5001 12 2
120. 432 36.0001 12 2; 433 36.5001 12 2; 434 37.0001 12 2; 435 37.5001 12 2
121. 436 38.0001 12 2; 437 38.5001 12 2; 438 39.0001 12 2; 439 39.5001 12 2
122. 440 40.0001 12 2; 441 0 12 2.50001; 442 0.500001 12 2.50001; 443 1 12 2.50001
123. 444 1.5 12 2.50001; 445 2 12 2.50001; 446 2.50001 12 2.50001
124. 447 3.00001 12 2.50001; 448 3.50001 12 2.50001; 449 4.00001 12 2.50001
125. 450 4.50001 12 2.50001; 451 5.00001 12 2.50001; 452 5.50001 12 2.50001
126. 453 6.00001 12 2.50001; 454 6.50001 12 2.50001; 455 7.00001 12 2.50001
127. 456 7.50002 12 2.50001; 457 8.00002 12 2.50001; 458 8.50002 12 2.50001
128. 459 9.00002 12 2.50001; 460 9.50002 12 2.50001; 461 10 12 2.50001
129. 462 10.5 12 2.50001; 463 11 12 2.50001; 464 11.5 12 2.50001; 465 12 12 2.50001
130. 466 12.5 12 2.50001; 467 13 12 2.50001; 468 13.5 12 2.50001; 469 14 12 2.50001
131. 470 14.5 12 2.50001; 471 15 12 2.50001; 472 15.5 12 2.50001; 473 16 12 2.50001
132. 474 16.5 12 2.50001; 475 17 12 2.50001; 476 17.5 12 2.50001; 477 18 12 2.50001
133. 478 18.5 12 2.50001; 479 19 12 2.50001; 480 19.5 12 2.50001; 481 20 12 2.50001
134. 482 20.5 12 2.50001; 483 21 12 2.50001; 484 21.5 12 2.50001; 485 22 12 2.50001
135. 486 22.5001 12 2.50001; 487 23.0001 12 2.50001; 488 23.5001 12 2.50001
136. 489 24.0001 12 2.50001; 490 24.5001 12 2.50001; 491 25.0001 12 2.50001
137. 492 25.5001 12 2.50001; 493 26.0001 12 2.50001; 494 26.5001 12 2.50001
138. 495 27.0001 12 2.50001; 496 27.5001 12 2.50001; 497 28.0001 12 2.50001
139. 498 28.5001 12 2.50001; 499 29.0001 12 2.50001; 500 29.5001 12 2.50001
140. 501 30.0001 12 2.50001; 502 30.5001 12 2.50001; 503 31.0001 12 2.50001
141. 504 31.5001 12 2.50001; 505 32.0001 12 2.50001; 506 32.5001 12 2.50001
142. 507 33.0001 12 2.50001; 508 33.5001 12 2.50001; 509 34.0001 12 2.50001
143. 510 34.5001 12 2.50001; 511 35.0001 12 2.50001; 512 35.5001 12 2.50001
144. 513 36.0001 12 2.50001; 514 36.5001 12 2.50001; 515 37.0001 12 2.50001
145. 516 37.5001 12 2.50001; 517 38.0001 12 2.50001; 518 38.5001 12 2.50001
146. 519 39.0001 12 2.50001; 520 39.5001 12 2.50001; 521 40.0001 12 2.50001
147. 522 0 12 3.00001; 523 0.500001 12 3.00001; 524 1 12 3.00001
148. 525 1.5 12 3.00001; 526 2 12 3.00001; 527 2.50001 12 3.00001
149. 528 3.00001 12 3.00001; 529 3.50001 12 3.00001; 530 4.00001 12 3.00001
150. 531 4.50001 12 3.00001; 532 5.00001 12 3.00001; 533 5.50001 12 3.00001
STAAD SPACE -- PAGE NO. 4

151. 534 6.00001 12 3.00001; 535 6.50001 12 3.00001; 536 7.00001 12 3.00001
152. 537 7.50002 12 3.00001; 538 8.00002 12 3.00001; 539 8.50002 12 3.00001
153. 540 9.00002 12 3.00001; 541 9.50002 12 3.00001; 542 10 12 3.00001
154. 543 10.5 12 3.00001; 544 11 12 3.00001; 545 11.5 12 3.00001; 546 12 12 3.00001
155. 547 12.5 12 3.00001; 548 13 12 3.00001; 549 13.5 12 3.00001; 550 14 12 3.00001
156. 551 14.5 12 3.00001; 552 15 12 3.00001; 553 15.5 12 3.00001; 554 16 12 3.00001
157. 555 16.5 12 3.00001; 556 17 12 3.00001; 557 17.5 12 3.00001; 558 18 12 3.00001
158. 559 18.5 12 3.00001; 560 19 12 3.00001; 561 19.5 12 3.00001; 562 20 12 3.00001
159. 563 20.5 12 3.00001; 564 21 12 3.00001; 565 21.5 12 3.00001; 566 22 12 3.00001
160. 567 22.5001 12 3.00001; 568 23.0001 12 3.00001; 569 23.5001 12 3.00001
161. 570 24.0001 12 3.00001; 571 24.5001 12 3.00001; 572 25.0001 12 3.00001
162. 573 25.5001 12 3.00001; 574 26.0001 12 3.00001; 575 26.5001 12 3.00001
163. 576 27.0001 12 3.00001; 577 27.5001 12 3.00001; 578 28.0001 12 3.00001
164. 579 28.5001 12 3.00001; 580 29.0001 12 3.00001; 581 29.5001 12 3.00001
165. 582 30.0001 12 3.00001; 583 30.5001 12 3.00001; 584 31.0001 12 3.00001
166. 585 31.5001 12 3.00001; 586 32.0001 12 3.00001; 587 32.5001 12 3.00001
167. 588 33.0001 12 3.00001; 589 33.5001 12 3.00001; 590 34.0001 12 3.00001
168. 591 34.5001 12 3.00001; 592 35.0001 12 3.00001; 593 35.5001 12 3.00001
169. 594 36.0001 12 3.00001; 595 36.5001 12 3.00001; 596 37.0001 12 3.00001
170. 597 37.5001 12 3.00001; 598 38.0001 12 3.00001; 599 38.5001 12 3.00001
171. 600 39.0001 12 3.00001; 601 39.5001 12 3.00001; 602 40.0001 12 3.00001
172. 603 0.500001 12 3.50001; 604 1 12 3.50001; 605 1.5 12 3.50001
173. 606 2 12 3.50001; 607 2.50001 12 3.50001; 608 3.00001 12 3.50001
174. 609 3.50001 12 3.50001; 610 4.00001 12 3.50001; 611 4.50001 12 3.50001
175. 612 5.00001 12 3.50001; 613 5.50001 12 3.50001; 614 6.00001 12 3.50001
176. 615 6.50001 12 3.50001; 616 7.00001 12 3.50001; 617 7.50002 12 3.50001
177. 618 8.00002 12 3.50001; 619 8.50002 12 3.50001; 620 9.00002 12 3.50001
178. 621 9.50002 12 3.50001; 622 10.5 12 3.50001; 623 11 12 3.50001
179. 624 11.5 12 3.50001; 625 12 12 3.50001; 626 12.5 12 3.50001; 627 13 12 3.50001
180. 628 13.5 12 3.50001; 629 14 12 3.50001; 630 14.5 12 3.50001; 631 15 12 3.50001
181. 632 15.5 12 3.50001; 633 16 12 3.50001; 634 16.5 12 3.50001; 635 17 12 3.50001
182. 636 17.5 12 3.50001; 637 18 12 3.50001; 638 18.5 12 3.50001; 639 19 12 3.50001
183. 640 19.5 12 3.50001; 641 20.5 12 3.50001; 642 21 12 3.50001
184. 643 21.5 12 3.50001; 644 22 12 3.50001; 645 22.5001 12 3.50001
185. 646 23.0001 12 3.50001; 647 23.5001 12 3.50001; 648 24.0001 12 3.50001
186. 649 24.5001 12 3.50001; 650 25.0001 12 3.50001; 651 25.5001 12 3.50001
187. 652 26.0001 12 3.50001; 653 26.5001 12 3.50001; 654 27.0001 12 3.50001
188. 655 27.5001 12 3.50001; 656 28.0001 12 3.50001; 657 28.5001 12 3.50001
189. 658 29.0001 12 3.50001; 659 29.5001 12 3.50001; 660 30.5001 12 3.50001
190. 661 31.0001 12 3.50001; 662 31.5001 12 3.50001; 663 32.0001 12 3.50001
191. 664 32.5001 12 3.50001; 665 33.0001 12 3.50001; 666 33.5001 12 3.50001
192. 667 34.0001 12 3.50001; 668 34.5001 12 3.50001; 669 35.0001 12 3.50001
193. 670 35.5001 12 3.50001; 671 36.0001 12 3.50001; 672 36.5001 12 3.50001
194. 673 37.0001 12 3.50001; 674 37.5001 12 3.50001; 675 38.0001 12 3.50001
195. 676 38.5001 12 3.50001; 677 39.0001 12 3.50001; 678 39.5001 12 3.50001
196. 679 0 12 4.00001; 680 0.500001 12 4.00001; 681 1 12 4.00001
197. 682 1.5 12 4.00001; 683 2 12 4.00001; 684 2.50001 12 4.00001
198. 685 3.00001 12 4.00001; 686 3.50001 12 4.00001; 687 4.00001 12 4.00001
199. 688 4.50001 12 4.00001; 689 5.00001 12 4.00001; 690 5.50001 12 4.00001
200. 691 6.00001 12 4.00001; 692 6.50001 12 4.00001; 693 7.00001 12 4.00001
201. 694 7.50002 12 4.00001; 695 8.00002 12 4.00001; 696 8.50002 12 4.00001
202. 697 9.00002 12 4.00001; 698 9.50002 12 4.00001; 699 10 12 4.00001
203. 700 10.5 12 4.00001; 701 11 12 4.00001; 702 11.5 12 4.00001; 703 12 12 4.00001
204. 704 12.5 12 4.00001; 705 13 12 4.00001; 706 13.5 12 4.00001; 707 14 12 4.00001
205. 708 14.5 12 4.00001; 709 15 12 4.00001; 710 15.5 12 4.00001; 711 16 12 4.00001
206. 712 16.5 12 4.00001; 713 17 12 4.00001; 714 17.5 12 4.00001; 715 18 12 4.00001
STAAD SPACE -- PAGE NO. 5

207. 716 18.5 12 4.00001; 717 19 12 4.00001; 718 19.5 12 4.00001; 719 20 12 4.00001
208. 720 20.5 12 4.00001; 721 21 12 4.00001; 722 21.5 12 4.00001; 723 22 12 4.00001
209. 724 22.5001 12 4.00001; 725 23.0001 12 4.00001; 726 23.5001 12 4.00001
210. 727 24.0001 12 4.00001; 728 24.5001 12 4.00001; 729 25.0001 12 4.00001
211. 730 25.5001 12 4.00001; 731 26.0001 12 4.00001; 732 26.5001 12 4.00001
212. 733 27.0001 12 4.00001; 734 27.5001 12 4.00001; 735 28.0001 12 4.00001
213. 736 28.5001 12 4.00001; 737 29.0001 12 4.00001; 738 29.5001 12 4.00001
214. 739 30.0001 12 4.00001; 740 30.5001 12 4.00001; 741 31.0001 12 4.00001
215. 742 31.5001 12 4.00001; 743 32.0001 12 4.00001; 744 32.5001 12 4.00001
216. 745 33.0001 12 4.00001; 746 33.5001 12 4.00001; 747 34.0001 12 4.00001
217. 748 34.5001 12 4.00001; 749 35.0001 12 4.00001; 750 35.5001 12 4.00001
218. 751 36.0001 12 4.00001; 752 36.5001 12 4.00001; 753 37.0001 12 4.00001
219. 754 37.5001 12 4.00001; 755 38.0001 12 4.00001; 756 38.5001 12 4.00001
220. 757 39.0001 12 4.00001; 758 39.5001 12 4.00001; 759 40.0001 12 4.00001
221. 760 0 12 4.50001; 761 0.500001 12 4.50001; 762 1 12 4.50001
222. 763 1.5 12 4.50001; 764 2 12 4.50001; 765 2.50001 12 4.50001
223. 766 3.00001 12 4.50001; 767 3.50001 12 4.50001; 768 4.00001 12 4.50001
224. 769 4.50001 12 4.50001; 770 5.00001 12 4.50001; 771 5.50001 12 4.50001
225. 772 6.00001 12 4.50001; 773 6.50001 12 4.50001; 774 7.00001 12 4.50001
226. 775 7.50002 12 4.50001; 776 8.00002 12 4.50001; 777 8.50002 12 4.50001
227. 778 9.00002 12 4.50001; 779 9.50002 12 4.50001; 780 10 12 4.50001
228. 781 10.5 12 4.50001; 782 11 12 4.50001; 783 11.5 12 4.50001; 784 12 12 4.50001
229. 785 12.5 12 4.50001; 786 13 12 4.50001; 787 13.5 12 4.50001; 788 14 12 4.50001
230. 789 14.5 12 4.50001; 790 15 12 4.50001; 791 15.5 12 4.50001; 792 16 12 4.50001
231. 793 16.5 12 4.50001; 794 17 12 4.50001; 795 17.5 12 4.50001; 796 18 12 4.50001
232. 797 18.5 12 4.50001; 798 19 12 4.50001; 799 19.5 12 4.50001; 800 20 12 4.50001
233. 801 20.5 12 4.50001; 802 21 12 4.50001; 803 21.5 12 4.50001; 804 22 12 4.50001
234. 805 22.5001 12 4.50001; 806 23.0001 12 4.50001; 807 23.5001 12 4.50001
235. 808 24.0001 12 4.50001; 809 24.5001 12 4.50001; 810 25.0001 12 4.50001
236. 811 25.5001 12 4.50001; 812 26.0001 12 4.50001; 813 26.5001 12 4.50001
237. 814 27.0001 12 4.50001; 815 27.5001 12 4.50001; 816 28.0001 12 4.50001
238. 817 28.5001 12 4.50001; 818 29.0001 12 4.50001; 819 29.5001 12 4.50001
239. 820 30.0001 12 4.50001; 821 30.5001 12 4.50001; 822 31.0001 12 4.50001
240. 823 31.5001 12 4.50001; 824 32.0001 12 4.50001; 825 32.5001 12 4.50001
241. 826 33.0001 12 4.50001; 827 33.5001 12 4.50001; 828 34.0001 12 4.50001
242. 829 34.5001 12 4.50001; 830 35.0001 12 4.50001; 831 35.5001 12 4.50001
243. 832 36.0001 12 4.50001; 833 36.5001 12 4.50001; 834 37.0001 12 4.50001
244. 835 37.5001 12 4.50001; 836 38.0001 12 4.50001; 837 38.5001 12 4.50001
245. 838 39.0001 12 4.50001; 839 39.5001 12 4.50001; 840 40.0001 12 4.50001
246. 841 0 12 5.00001; 842 0.500001 12 5.00001; 843 1 12 5.00001
247. 844 1.5 12 5.00001; 845 2 12 5.00001; 846 2.50001 12 5.00001
248. 847 3.00001 12 5.00001; 848 3.50001 12 5.00001; 849 4.00001 12 5.00001
249. 850 4.50001 12 5.00001; 851 5.00001 12 5.00001; 852 5.50001 12 5.00001
250. 853 6.00001 12 5.00001; 854 6.50001 12 5.00001; 855 7.00001 12 5.00001
251. 856 7.50002 12 5.00001; 857 8.00002 12 5.00001; 858 8.50002 12 5.00001
252. 859 9.00002 12 5.00001; 860 9.50002 12 5.00001; 861 10 12 5.00001
253. 862 10.5 12 5.00001; 863 11 12 5.00001; 864 11.5 12 5.00001; 865 12 12 5.00001
254. 866 12.5 12 5.00001; 867 13 12 5.00001; 868 13.5 12 5.00001; 869 14 12 5.00001
255. 870 14.5 12 5.00001; 871 15 12 5.00001; 872 15.5 12 5.00001; 873 16 12 5.00001
256. 874 16.5 12 5.00001; 875 17 12 5.00001; 876 17.5 12 5.00001; 877 18 12 5.00001
257. 878 18.5 12 5.00001; 879 19 12 5.00001; 880 19.5 12 5.00001; 881 20 12 5.00001
258. 882 20.5 12 5.00001; 883 21 12 5.00001; 884 21.5 12 5.00001; 885 22 12 5.00001
259. 886 22.5001 12 5.00001; 887 23.0001 12 5.00001; 888 23.5001 12 5.00001
260. 889 24.0001 12 5.00001; 890 24.5001 12 5.00001; 891 25.0001 12 5.00001
261. 892 25.5001 12 5.00001; 893 26.0001 12 5.00001; 894 26.5001 12 5.00001
262. 895 27.0001 12 5.00001; 896 27.5001 12 5.00001; 897 28.0001 12 5.00001
STAAD SPACE -- PAGE NO. 6

263. 898 28.5001 12 5.00001; 899 29.0001 12 5.00001; 900 29.5001 12 5.00001
264. 901 30.0001 12 5.00001; 902 30.5001 12 5.00001; 903 31.0001 12 5.00001
265. 904 31.5001 12 5.00001; 905 32.0001 12 5.00001; 906 32.5001 12 5.00001
266. 907 33.0001 12 5.00001; 908 33.5001 12 5.00001; 909 34.0001 12 5.00001
267. 910 34.5001 12 5.00001; 911 35.0001 12 5.00001; 912 35.5001 12 5.00001
268. 913 36.0001 12 5.00001; 914 36.5001 12 5.00001; 915 37.0001 12 5.00001
269. 916 37.5001 12 5.00001; 917 38.0001 12 5.00001; 918 38.5001 12 5.00001
270. 919 39.0001 12 5.00001; 920 39.5001 12 5.00001; 921 40.0001 12 5.00001
271. 922 0 12 5.50001; 923 0.500001 12 5.50001; 924 1 12 5.50001
272. 925 1.5 12 5.50001; 926 2 12 5.50001; 927 2.50001 12 5.50001
273. 928 3.00001 12 5.50001; 929 3.50001 12 5.50001; 930 4.00001 12 5.50001
274. 931 4.50001 12 5.50001; 932 5.00001 12 5.50001; 933 5.50001 12 5.50001
275. 934 6.00001 12 5.50001; 935 6.50001 12 5.50001; 936 7.00001 12 5.50001
276. 937 7.50002 12 5.50001; 938 8.00002 12 5.50001; 939 8.50002 12 5.50001
277. 940 9.00002 12 5.50001; 941 9.50002 12 5.50001; 942 10 12 5.50001
278. 943 10.5 12 5.50001; 944 11 12 5.50001; 945 11.5 12 5.50001; 946 12 12 5.50001
279. 947 12.5 12 5.50001; 948 13 12 5.50001; 949 13.5 12 5.50001; 950 14 12 5.50001
280. 951 14.5 12 5.50001; 952 15 12 5.50001; 953 15.5 12 5.50001; 954 16 12 5.50001
281. 955 16.5 12 5.50001; 956 17 12 5.50001; 957 17.5 12 5.50001; 958 18 12 5.50001
282. 959 18.5 12 5.50001; 960 19 12 5.50001; 961 19.5 12 5.50001; 962 20 12 5.50001
283. 963 20.5 12 5.50001; 964 21 12 5.50001; 965 21.5 12 5.50001; 966 22 12 5.50001
284. 967 22.5001 12 5.50001; 968 23.0001 12 5.50001; 969 23.5001 12 5.50001
285. 970 24.0001 12 5.50001; 971 24.5001 12 5.50001; 972 25.0001 12 5.50001
286. 973 25.5001 12 5.50001; 974 26.0001 12 5.50001; 975 26.5001 12 5.50001
287. 976 27.0001 12 5.50001; 977 27.5001 12 5.50001; 978 28.0001 12 5.50001
288. 979 28.5001 12 5.50001; 980 29.0001 12 5.50001; 981 29.5001 12 5.50001
289. 982 30.0001 12 5.50001; 983 30.5001 12 5.50001; 984 31.0001 12 5.50001
290. 985 31.5001 12 5.50001; 986 32.0001 12 5.50001; 987 32.5001 12 5.50001
291. 988 33.0001 12 5.50001; 989 33.5001 12 5.50001; 990 34.0001 12 5.50001
292. 991 34.5001 12 5.50001; 992 35.0001 12 5.50001; 993 35.5001 12 5.50001
293. 994 36.0001 12 5.50001; 995 36.5001 12 5.50001; 996 37.0001 12 5.50001
294. 997 37.5001 12 5.50001; 998 38.0001 12 5.50001; 999 38.5001 12 5.50001
295. 1000 39.0001 12 5.50001; 1001 39.5001 12 5.50001; 1002 40.0001 12 5.50001
296. 1003 0 12 6.00001; 1004 0.500001 12 6.00001; 1005 1 12 6.00001
297. 1006 1.5 12 6.00001; 1007 2 12 6.00001; 1008 2.50001 12 6.00001
298. 1009 3.00001 12 6.00001; 1010 3.50001 12 6.00001; 1011 4.00001 12 6.00001
299. 1012 4.50001 12 6.00001; 1013 5.00001 12 6.00001; 1014 5.50001 12 6.00001
300. 1015 6.00001 12 6.00001; 1016 6.50001 12 6.00001; 1017 7.00001 12 6.00001
301. 1018 7.50002 12 6.00001; 1019 8.00002 12 6.00001; 1020 8.50002 12 6.00001
302. 1021 9.00002 12 6.00001; 1022 9.50002 12 6.00001; 1023 10 12 6.00001
303. 1024 10.5 12 6.00001; 1025 11 12 6.00001; 1026 11.5 12 6.00001
304. 1027 12 12 6.00001; 1028 12.5 12 6.00001; 1029 13 12 6.00001
305. 1030 13.5 12 6.00001; 1031 14 12 6.00001; 1032 14.5 12 6.00001
306. 1033 15 12 6.00001; 1034 15.5 12 6.00001; 1035 16 12 6.00001
307. 1036 16.5 12 6.00001; 1037 17 12 6.00001; 1038 17.5 12 6.00001
308. 1039 18 12 6.00001; 1040 18.5 12 6.00001; 1041 19 12 6.00001
309. 1042 19.5 12 6.00001; 1043 20 12 6.00001; 1044 20.5 12 6.00001
310. 1045 21 12 6.00001; 1046 21.5 12 6.00001; 1047 22 12 6.00001
311. 1048 22.5001 12 6.00001; 1049 23.0001 12 6.00001; 1050 23.5001 12 6.00001
312. 1051 24.0001 12 6.00001; 1052 24.5001 12 6.00001; 1053 25.0001 12 6.00001
313. 1054 25.5001 12 6.00001; 1055 26.0001 12 6.00001; 1056 26.5001 12 6.00001
314. 1057 27.0001 12 6.00001; 1058 27.5001 12 6.00001; 1059 28.0001 12 6.00001
315. 1060 28.5001 12 6.00001; 1061 29.0001 12 6.00001; 1062 29.5001 12 6.00001
316. 1063 30.0001 12 6.00001; 1064 30.5001 12 6.00001; 1065 31.0001 12 6.00001
317. 1066 31.5001 12 6.00001; 1067 32.0001 12 6.00001; 1068 32.5001 12 6.00001
318. 1069 33.0001 12 6.00001; 1070 33.5001 12 6.00001; 1071 34.0001 12 6.00001
STAAD SPACE -- PAGE NO. 7

319. 1072 34.5001 12 6.00001; 1073 35.0001 12 6.00001; 1074 35.5001 12 6.00001
320. 1075 36.0001 12 6.00001; 1076 36.5001 12 6.00001; 1077 37.0001 12 6.00001
321. 1078 37.5001 12 6.00001; 1079 38.0001 12 6.00001; 1080 38.5001 12 6.00001
322. 1081 39.0001 12 6.00001; 1082 39.5001 12 6.00001; 1083 40.0001 12 6.00001
323. 1084 0 12 6.50001; 1085 0.500001 12 6.50001; 1086 1 12 6.50001
324. 1087 1.5 12 6.50001; 1088 2 12 6.50001; 1089 2.50001 12 6.50001
325. 1090 3.00001 12 6.50001; 1091 3.50001 12 6.50001; 1092 4.00001 12 6.50001
326. 1093 4.50001 12 6.50001; 1094 5.00001 12 6.50001; 1095 5.50001 12 6.50001
327. 1096 6.00001 12 6.50001; 1097 6.50001 12 6.50001; 1098 7.00001 12 6.50001
328. 1099 7.50002 12 6.50001; 1100 8.00002 12 6.50001; 1101 8.50002 12 6.50001
329. 1102 9.00002 12 6.50001; 1103 9.50002 12 6.50001; 1104 10 12 6.50001
330. 1105 10.5 12 6.50001; 1106 11 12 6.50001; 1107 11.5 12 6.50001
331. 1108 12 12 6.50001; 1109 12.5 12 6.50001; 1110 13 12 6.50001
332. 1111 13.5 12 6.50001; 1112 14 12 6.50001; 1113 14.5 12 6.50001
333. 1114 15 12 6.50001; 1115 15.5 12 6.50001; 1116 16 12 6.50001
334. 1117 16.5 12 6.50001; 1118 17 12 6.50001; 1119 17.5 12 6.50001
335. 1120 18 12 6.50001; 1121 18.5 12 6.50001; 1122 19 12 6.50001
336. 1123 19.5 12 6.50001; 1124 20 12 6.50001; 1125 20.5 12 6.50001
337. 1126 21 12 6.50001; 1127 21.5 12 6.50001; 1128 22 12 6.50001
338. 1129 22.5001 12 6.50001; 1130 23.0001 12 6.50001; 1131 23.5001 12 6.50001
339. 1132 24.0001 12 6.50001; 1133 24.5001 12 6.50001; 1134 25.0001 12 6.50001
340. 1135 25.5001 12 6.50001; 1136 26.0001 12 6.50001; 1137 26.5001 12 6.50001
341. 1138 27.0001 12 6.50001; 1139 27.5001 12 6.50001; 1140 28.0001 12 6.50001
342. 1141 28.5001 12 6.50001; 1142 29.0001 12 6.50001; 1143 29.5001 12 6.50001
343. 1144 30.0001 12 6.50001; 1145 30.5001 12 6.50001; 1146 31.0001 12 6.50001
344. 1147 31.5001 12 6.50001; 1148 32.0001 12 6.50001; 1149 32.5001 12 6.50001
345. 1150 33.0001 12 6.50001; 1151 33.5001 12 6.50001; 1152 34.0001 12 6.50001
346. 1153 34.5001 12 6.50001; 1154 35.0001 12 6.50001; 1155 35.5001 12 6.50001
347. 1156 36.0001 12 6.50001; 1157 36.5001 12 6.50001; 1158 37.0001 12 6.50001
348. 1159 37.5001 12 6.50001; 1160 38.0001 12 6.50001; 1161 38.5001 12 6.50001
349. 1162 39.0001 12 6.50001; 1163 39.5001 12 6.50001; 1164 40.0001 12 6.50001
350. 1165 0.500001 12 7.00001; 1166 1 12 7.00001; 1167 1.5 12 7.00001
351. 1168 2 12 7.00001; 1169 2.50001 12 7.00001; 1170 3.00001 12 7.00001
352. 1171 3.50001 12 7.00001; 1172 4.00001 12 7.00001; 1173 4.50001 12 7.00001
353. 1174 5.00001 12 7.00001; 1175 5.50001 12 7.00001; 1176 6.00001 12 7.00001
354. 1177 6.50001 12 7.00001; 1178 7.00001 12 7.00001; 1179 7.50002 12 7.00001
355. 1180 8.00002 12 7.00001; 1181 8.50002 12 7.00001; 1182 9.00002 12 7.00001
356. 1183 9.50002 12 7.00001; 1184 10.5 12 7.00001; 1185 11 12 7.00001
357. 1186 11.5 12 7.00001; 1187 12 12 7.00001; 1188 12.5 12 7.00001
358. 1189 13 12 7.00001; 1190 13.5 12 7.00001; 1191 14 12 7.00001
359. 1192 14.5 12 7.00001; 1193 15 12 7.00001; 1194 15.5 12 7.00001
360. 1195 16 12 7.00001; 1196 16.5 12 7.00001; 1197 17 12 7.00001
361. 1198 17.5 12 7.00001; 1199 18 12 7.00001; 1200 18.5 12 7.00001
362. 1201 19 12 7.00001; 1202 19.5 12 7.00001; 1203 20.5 12 7.00001
363. 1204 21 12 7.00001; 1205 21.5 12 7.00001; 1206 22 12 7.00001
364. 1207 22.5001 12 7.00001; 1208 23.0001 12 7.00001; 1209 23.5001 12 7.00001
365. 1210 24.0001 12 7.00001; 1211 24.5001 12 7.00001; 1212 25.0001 12 7.00001
366. 1213 25.5001 12 7.00001; 1214 26.0001 12 7.00001; 1215 26.5001 12 7.00001
367. 1216 27.0001 12 7.00001; 1217 27.5001 12 7.00001; 1218 28.0001 12 7.00001
368. 1219 28.5001 12 7.00001; 1220 29.0001 12 7.00001; 1221 29.5001 12 7.00001
369. 1222 30.5001 12 7.00001; 1223 31.0001 12 7.00001; 1224 31.5001 12 7.00001
370. 1225 32.0001 12 7.00001; 1226 32.5001 12 7.00001; 1227 33.0001 12 7.00001
371. 1228 33.5001 12 7.00001; 1229 34.0001 12 7.00001; 1230 34.5001 12 7.00001
372. 1231 35.0001 12 7.00001; 1232 35.5001 12 7.00001; 1233 36.0001 12 7.00001
373. 1234 36.5001 12 7.00001; 1235 37.0001 12 7.00001; 1236 37.5001 12 7.00001
374. 1237 38.0001 12 7.00001; 1238 38.5001 12 7.00001; 1239 39.0001 12 7.00001
STAAD SPACE -- PAGE NO. 8

375. 1240 39.5001 12 7.00001; 1241 0 12 7.50002; 1242 0.500001 12 7.50002
376. 1243 1 12 7.50002; 1244 1.5 12 7.50002; 1245 2 12 7.50002
377. 1246 2.50001 12 7.50002; 1247 3.00001 12 7.50002; 1248 3.50001 12 7.50002
378. 1249 4.00001 12 7.50002; 1250 4.50001 12 7.50002; 1251 5.00001 12 7.50002
379. 1252 5.50001 12 7.50002; 1253 6.00001 12 7.50002; 1254 6.50001 12 7.50002
380. 1255 7.00001 12 7.50002; 1256 7.50002 12 7.50002; 1257 8.00002 12 7.50002
381. 1258 8.50002 12 7.50002; 1259 9.00002 12 7.50002; 1260 9.50002 12 7.50002
382. 1261 10 12 7.50002; 1262 10.5 12 7.50002; 1263 11 12 7.50002
383. 1264 11.5 12 7.50002; 1265 12 12 7.50002; 1266 12.5 12 7.50002
384. 1267 13 12 7.50002; 1268 13.5 12 7.50002; 1269 14 12 7.50002
385. 1270 14.5 12 7.50002; 1271 15 12 7.50002; 1272 15.5 12 7.50002
386. 1273 16 12 7.50002; 1274 16.5 12 7.50002; 1275 17 12 7.50002
387. 1276 17.5 12 7.50002; 1277 18 12 7.50002; 1278 18.5 12 7.50002
388. 1279 19 12 7.50002; 1280 19.5 12 7.50002; 1281 20 12 7.50002
389. 1282 20.5 12 7.50002; 1283 21 12 7.50002; 1284 21.5 12 7.50002
390. 1285 22 12 7.50002; 1286 22.5001 12 7.50002; 1287 23.0001 12 7.50002
391. 1288 23.5001 12 7.50002; 1289 24.0001 12 7.50002; 1290 24.5001 12 7.50002
392. 1291 25.0001 12 7.50002; 1292 25.5001 12 7.50002; 1293 26.0001 12 7.50002
393. 1294 26.5001 12 7.50002; 1295 27.0001 12 7.50002; 1296 27.5001 12 7.50002
394. 1297 28.0001 12 7.50002; 1298 28.5001 12 7.50002; 1299 29.0001 12 7.50002
395. 1300 29.5001 12 7.50002; 1301 30.0001 12 7.50002; 1302 30.5001 12 7.50002
396. 1303 31.0001 12 7.50002; 1304 31.5001 12 7.50002; 1305 32.0001 12 7.50002
397. 1306 32.5001 12 7.50002; 1307 33.0001 12 7.50002; 1308 33.5001 12 7.50002
398. 1309 34.0001 12 7.50002; 1310 34.5001 12 7.50002; 1311 35.0001 12 7.50002
399. 1312 35.5001 12 7.50002; 1313 36.0001 12 7.50002; 1314 36.5001 12 7.50002
400. 1315 37.0001 12 7.50002; 1316 37.5001 12 7.50002; 1317 38.0001 12 7.50002
401. 1318 38.5001 12 7.50002; 1319 39.0001 12 7.50002; 1320 39.5001 12 7.50002
402. 1321 40.0001 12 7.50002; 1322 0 12 8.00002; 1323 0.500001 12 8.00002
403. 1324 1 12 8.00002; 1325 1.5 12 8.00002; 1326 2 12 8.00002
404. 1327 2.50001 12 8.00002; 1328 3.00001 12 8.00002; 1329 3.50001 12 8.00002
405. 1330 4.00001 12 8.00002; 1331 4.50001 12 8.00002; 1332 5.00001 12 8.00002
406. 1333 5.50001 12 8.00002; 1334 6.00001 12 8.00002; 1335 6.50001 12 8.00002
407. 1336 7.00001 12 8.00002; 1337 7.50002 12 8.00002; 1338 8.00002 12 8.00002
408. 1339 8.50002 12 8.00002; 1340 9.00002 12 8.00002; 1341 9.50002 12 8.00002
409. 1342 10 12 8.00002; 1343 10.5 12 8.00002; 1344 11 12 8.00002
410. 1345 11.5 12 8.00002; 1346 12 12 8.00002; 1347 12.5 12 8.00002
411. 1348 13 12 8.00002; 1349 13.5 12 8.00002; 1350 14 12 8.00002
412. 1351 14.5 12 8.00002; 1352 15 12 8.00002; 1353 15.5 12 8.00002
413. 1354 16 12 8.00002; 1355 16.5 12 8.00002; 1356 17 12 8.00002
414. 1357 17.5 12 8.00002; 1358 18 12 8.00002; 1359 18.5 12 8.00002
415. 1360 19 12 8.00002; 1361 19.5 12 8.00002; 1362 20 12 8.00002
416. 1363 20.5 12 8.00002; 1364 21 12 8.00002; 1365 21.5 12 8.00002
417. 1366 22 12 8.00002; 1367 22.5001 12 8.00002; 1368 23.0001 12 8.00002
418. 1369 23.5001 12 8.00002; 1370 24.0001 12 8.00002; 1371 24.5001 12 8.00002
419. 1372 25.0001 12 8.00002; 1373 25.5001 12 8.00002; 1374 26.0001 12 8.00002
420. 1375 26.5001 12 8.00002; 1376 27.0001 12 8.00002; 1377 27.5001 12 8.00002
421. 1378 28.0001 12 8.00002; 1379 28.5001 12 8.00002; 1380 29.0001 12 8.00002
422. 1381 29.5001 12 8.00002; 1382 30.0001 12 8.00002; 1383 30.5001 12 8.00002
423. 1384 31.0001 12 8.00002; 1385 31.5001 12 8.00002; 1386 32.0001 12 8.00002
424. 1387 32.5001 12 8.00002; 1388 33.0001 12 8.00002; 1389 33.5001 12 8.00002
425. 1390 34.0001 12 8.00002; 1391 34.5001 12 8.00002; 1392 35.0001 12 8.00002
426. 1393 35.5001 12 8.00002; 1394 36.0001 12 8.00002; 1395 36.5001 12 8.00002
427. 1396 37.0001 12 8.00002; 1397 37.5001 12 8.00002; 1398 38.0001 12 8.00002
428. 1399 38.5001 12 8.00002; 1400 39.0001 12 8.00002; 1401 39.5001 12 8.00002
429. 1402 40.0001 12 8.00002; 1403 0 12 8.50002; 1404 0.500001 12 8.50002
430. 1405 1 12 8.50002; 1406 1.5 12 8.50002; 1407 2 12 8.50002
STAAD SPACE -- PAGE NO. 9

431. 1408 2.50001 12 8.50002; 1409 3.00001 12 8.50002; 1410 3.50001 12 8.50002
432. 1411 4.00001 12 8.50002; 1412 4.50001 12 8.50002; 1413 5.00001 12 8.50002
433. 1414 5.50001 12 8.50002; 1415 6.00001 12 8.50002; 1416 6.50001 12 8.50002
434. 1417 7.00001 12 8.50002; 1418 7.50002 12 8.50002; 1419 8.00002 12 8.50002
435. 1420 8.50002 12 8.50002; 1421 9.00002 12 8.50002; 1422 9.50002 12 8.50002
436. 1423 10 12 8.50002; 1424 10.5 12 8.50002; 1425 11 12 8.50002
437. 1426 11.5 12 8.50002; 1427 12 12 8.50002; 1428 12.5 12 8.50002
438. 1429 13 12 8.50002; 1430 13.5 12 8.50002; 1431 14 12 8.50002
439. 1432 14.5 12 8.50002; 1433 15 12 8.50002; 1434 15.5 12 8.50002
440. 1435 16 12 8.50002; 1436 16.5 12 8.50002; 1437 17 12 8.50002
441. 1438 17.5 12 8.50002; 1439 18 12 8.50002; 1440 18.5 12 8.50002
442. 1441 19 12 8.50002; 1442 19.5 12 8.50002; 1443 20 12 8.50002
443. 1444 20.5 12 8.50002; 1445 21 12 8.50002; 1446 21.5 12 8.50002
444. 1447 22 12 8.50002; 1448 22.5001 12 8.50002; 1449 23.0001 12 8.50002
445. 1450 23.5001 12 8.50002; 1451 24.0001 12 8.50002; 1452 24.5001 12 8.50002
446. 1453 25.0001 12 8.50002; 1454 25.5001 12 8.50002; 1455 26.0001 12 8.50002
447. 1456 26.5001 12 8.50002; 1457 27.0001 12 8.50002; 1458 27.5001 12 8.50002
448. 1459 28.0001 12 8.50002; 1460 28.5001 12 8.50002; 1461 29.0001 12 8.50002
449. 1462 29.5001 12 8.50002; 1463 30.0001 12 8.50002; 1464 30.5001 12 8.50002
450. 1465 31.0001 12 8.50002; 1466 31.5001 12 8.50002; 1467 32.0001 12 8.50002
451. 1468 32.5001 12 8.50002; 1469 33.0001 12 8.50002; 1470 33.5001 12 8.50002
452. 1471 34.0001 12 8.50002; 1472 34.5001 12 8.50002; 1473 35.0001 12 8.50002
453. 1474 35.5001 12 8.50002; 1475 36.0001 12 8.50002; 1476 36.5001 12 8.50002
454. 1477 37.0001 12 8.50002; 1478 37.5001 12 8.50002; 1479 38.0001 12 8.50002
455. 1480 38.5001 12 8.50002; 1481 39.0001 12 8.50002; 1482 39.5001 12 8.50002
456. 1483 40.0001 12 8.50002; 1484 0 12 9.00002; 1485 0.500001 12 9.00002
457. 1486 1 12 9.00002; 1487 1.5 12 9.00002; 1488 2 12 9.00002
458. 1489 2.50001 12 9.00002; 1490 3.00001 12 9.00002; 1491 3.50001 12 9.00002
459. 1492 4.00001 12 9.00002; 1493 4.50001 12 9.00002; 1494 5.00001 12 9.00002
460. 1495 5.50001 12 9.00002; 1496 6.00001 12 9.00002; 1497 6.50001 12 9.00002
461. 1498 7.00001 12 9.00002; 1499 7.50002 12 9.00002; 1500 8.00002 12 9.00002
462. 1501 8.50002 12 9.00002; 1502 9.00002 12 9.00002; 1503 9.50002 12 9.00002
463. 1504 10 12 9.00002; 1505 10.5 12 9.00002; 1506 11 12 9.00002
464. 1507 11.5 12 9.00002; 1508 12 12 9.00002; 1509 12.5 12 9.00002
465. 1510 13 12 9.00002; 1511 13.5 12 9.00002; 1512 14 12 9.00002
466. 1513 14.5 12 9.00002; 1514 15 12 9.00002; 1515 15.5 12 9.00002
467. 1516 16 12 9.00002; 1517 16.5 12 9.00002; 1518 17 12 9.00002
468. 1519 17.5 12 9.00002; 1520 18 12 9.00002; 1521 18.5 12 9.00002
469. 1522 19 12 9.00002; 1523 19.5 12 9.00002; 1524 20 12 9.00002
470. 1525 20.5 12 9.00002; 1526 21 12 9.00002; 1527 21.5 12 9.00002
471. 1528 22 12 9.00002; 1529 22.5001 12 9.00002; 1530 23.0001 12 9.00002
472. 1531 23.5001 12 9.00002; 1532 24.0001 12 9.00002; 1533 24.5001 12 9.00002
473. 1534 25.0001 12 9.00002; 1535 25.5001 12 9.00002; 1536 26.0001 12 9.00002
474. 1537 26.5001 12 9.00002; 1538 27.0001 12 9.00002; 1539 27.5001 12 9.00002
475. 1540 28.0001 12 9.00002; 1541 28.5001 12 9.00002; 1542 29.0001 12 9.00002
476. 1543 29.5001 12 9.00002; 1544 30.0001 12 9.00002; 1545 30.5001 12 9.00002
477. 1546 31.0001 12 9.00002; 1547 31.5001 12 9.00002; 1548 32.0001 12 9.00002
478. 1549 32.5001 12 9.00002; 1550 33.0001 12 9.00002; 1551 33.5001 12 9.00002
479. 1552 34.0001 12 9.00002; 1553 34.5001 12 9.00002; 1554 35.0001 12 9.00002
480. 1555 35.5001 12 9.00002; 1556 36.0001 12 9.00002; 1557 36.5001 12 9.00002
481. 1558 37.0001 12 9.00002; 1559 37.5001 12 9.00002; 1560 38.0001 12 9.00002
482. 1561 38.5001 12 9.00002; 1562 39.0001 12 9.00002; 1563 39.5001 12 9.00002
483. 1564 40.0001 12 9.00002; 1565 0 12 9.50002; 1566 0.500001 12 9.50002
484. 1567 1 12 9.50002; 1568 1.5 12 9.50002; 1569 2 12 9.50002
485. 1570 2.50001 12 9.50002; 1571 3.00001 12 9.50002; 1572 3.50001 12 9.50002
486. 1573 4.00001 12 9.50002; 1574 4.50001 12 9.50002; 1575 5.00001 12 9.50002
STAAD SPACE -- PAGE NO. 10

487. 1576 5.50001 12 9.50002; 1577 6.00001 12 9.50002; 1578 6.50001 12 9.50002
488. 1579 7.00001 12 9.50002; 1580 7.50002 12 9.50002; 1581 8.00002 12 9.50002
489. 1582 8.50002 12 9.50002; 1583 9.00002 12 9.50002; 1584 9.50002 12 9.50002
490. 1585 10 12 9.50002; 1586 10.5 12 9.50002; 1587 11 12 9.50002
491. 1588 11.5 12 9.50002; 1589 12 12 9.50002; 1590 12.5 12 9.50002
492. 1591 13 12 9.50002; 1592 13.5 12 9.50002; 1593 14 12 9.50002
493. 1594 14.5 12 9.50002; 1595 15 12 9.50002; 1596 15.5 12 9.50002
494. 1597 16 12 9.50002; 1598 16.5 12 9.50002; 1599 17 12 9.50002
495. 1600 17.5 12 9.50002; 1601 18 12 9.50002; 1602 18.5 12 9.50002
496. 1603 19 12 9.50002; 1604 19.5 12 9.50002; 1605 20 12 9.50002
497. 1606 20.5 12 9.50002; 1607 21 12 9.50002; 1608 21.5 12 9.50002
498. 1609 22 12 9.50002; 1610 22.5001 12 9.50002; 1611 23.0001 12 9.50002
499. 1612 23.5001 12 9.50002; 1613 24.0001 12 9.50002; 1614 24.5001 12 9.50002
500. 1615 25.0001 12 9.50002; 1616 25.5001 12 9.50002; 1617 26.0001 12 9.50002
501. 1618 26.5001 12 9.50002; 1619 27.0001 12 9.50002; 1620 27.5001 12 9.50002
502. 1621 28.0001 12 9.50002; 1622 28.5001 12 9.50002; 1623 29.0001 12 9.50002
503. 1624 29.5001 12 9.50002; 1625 30.0001 12 9.50002; 1626 30.5001 12 9.50002
504. 1627 31.0001 12 9.50002; 1628 31.5001 12 9.50002; 1629 32.0001 12 9.50002
505. 1630 32.5001 12 9.50002; 1631 33.0001 12 9.50002; 1632 33.5001 12 9.50002
506. 1633 34.0001 12 9.50002; 1634 34.5001 12 9.50002; 1635 35.0001 12 9.50002
507. 1636 35.5001 12 9.50002; 1637 36.0001 12 9.50002; 1638 36.5001 12 9.50002
508. 1639 37.0001 12 9.50002; 1640 37.5001 12 9.50002; 1641 38.0001 12 9.50002
509. 1642 38.5001 12 9.50002; 1643 39.0001 12 9.50002; 1644 39.5001 12 9.50002
510. 1645 40.0001 12 9.50002; 1646 0 12 10; 1647 0.500001 12 10; 1648 1 12 10
511. 1649 1.5 12 10; 1650 2 12 10; 1651 2.50001 12 10; 1652 3.00001 12 10
512. 1653 3.50001 12 10; 1654 4.00001 12 10; 1655 4.50001 12 10; 1656 5.00001 12 10
513. 1657 5.50001 12 10; 1658 6.00001 12 10; 1659 6.50001 12 10; 1660 7.00001 12 10
514. 1661 7.50002 12 10; 1662 8.00002 12 10; 1663 8.50002 12 10; 1664 9.00002 12 10
515. 1665 9.50002 12 10; 1666 10 12 10; 1667 10.5 12 10; 1668 11 12 10
516. 1669 11.5 12 10; 1670 12 12 10; 1671 12.5 12 10; 1672 13 12 10
517. 1673 13.5 12 10; 1674 14 12 10; 1675 14.5 12 10; 1676 15 12 10
518. 1677 15.5 12 10; 1678 16 12 10; 1679 16.5 12 10; 1680 17 12 10
519. 1681 17.5 12 10; 1682 18 12 10; 1683 18.5 12 10; 1684 19 12 10
520. 1685 19.5 12 10; 1686 20 12 10; 1687 20.5 12 10; 1688 21 12 10
521. 1689 21.5 12 10; 1690 22 12 10; 1691 22.5001 12 10; 1692 23.0001 12 10
522. 1693 23.5001 12 10; 1694 24.0001 12 10; 1695 24.5001 12 10; 1696 25.0001 12 10
523. 1697 25.5001 12 10; 1698 26.0001 12 10; 1699 26.5001 12 10; 1700 27.0001 12 10
524. 1701 27.5001 12 10; 1702 28.0001 12 10; 1703 28.5001 12 10; 1704 29.0001 12 10
525. 1705 29.5001 12 10; 1706 30.0001 12 10; 1707 30.5001 12 10; 1708 31.0001 12 10
526. 1709 31.5001 12 10; 1710 32.0001 12 10; 1711 32.5001 12 10; 1712 33.0001 12 10
527. 1713 33.5001 12 10; 1714 34.0001 12 10; 1715 34.5001 12 10; 1716 35.0001 12 10
528. 1717 35.5001 12 10; 1718 36.0001 12 10; 1719 36.5001 12 10; 1720 37.0001 12 10
529. 1721 37.5001 12 10; 1722 38.0001 12 10; 1723 38.5001 12 10; 1724 39.0001 12 10
530. 1725 39.5001 12 10; 1726 40.0001 12 10; 1727 0.500001 12 10.5; 1728 1 12 10.5
531. 1729 1.5 12 10.5; 1730 2 12 10.5; 1731 2.50001 12 10.5; 1732 3.00001 12 10.5
532. 1733 3.50001 12 10.5; 1734 4.00001 12 10.5; 1735 4.50001 12 10.5
533. 1736 5.00001 12 10.5; 1737 5.50001 12 10.5; 1738 6.00001 12 10.5
534. 1739 6.50001 12 10.5; 1740 7.00001 12 10.5; 1741 7.50002 12 10.5
535. 1742 8.00002 12 10.5; 1743 8.50002 12 10.5; 1744 9.00002 12 10.5
536. 1745 9.50002 12 10.5; 1746 10.5 12 10.5; 1747 11 12 10.5; 1748 11.5 12 10.5
537. 1749 12 12 10.5; 1750 12.5 12 10.5; 1751 13 12 10.5; 1752 13.5 12 10.5
538. 1753 14 12 10.5; 1754 14.5 12 10.5; 1755 15 12 10.5; 1756 15.5 12 10.5
539. 1757 16 12 10.5; 1758 16.5 12 10.5; 1759 17 12 10.5; 1760 17.5 12 10.5
540. 1761 18 12 10.5; 1762 18.5 12 10.5; 1763 19 12 10.5; 1764 19.5 12 10.5
541. 1765 20.5 12 10.5; 1766 21 12 10.5; 1767 21.5 12 10.5; 1768 22 12 10.5
542. 1769 22.5001 12 10.5; 1770 23.0001 12 10.5; 1771 23.5001 12 10.5
STAAD SPACE -- PAGE NO. 11

543. 1772 24.0001 12 10.5; 1773 24.5001 12 10.5; 1774 25.0001 12 10.5
544. 1775 25.5001 12 10.5; 1776 26.0001 12 10.5; 1777 26.5001 12 10.5
545. 1778 27.0001 12 10.5; 1779 27.5001 12 10.5; 1780 28.0001 12 10.5
546. 1781 28.5001 12 10.5; 1782 29.0001 12 10.5; 1783 29.5001 12 10.5
547. 1784 30.5001 12 10.5; 1785 31.0001 12 10.5; 1786 31.5001 12 10.5
548. 1787 32.0001 12 10.5; 1788 32.5001 12 10.5; 1789 33.0001 12 10.5
549. 1790 33.5001 12 10.5; 1791 34.0001 12 10.5; 1792 34.5001 12 10.5
550. 1793 35.0001 12 10.5; 1794 35.5001 12 10.5; 1795 36.0001 12 10.5
551. 1796 36.5001 12 10.5; 1797 37.0001 12 10.5; 1798 37.5001 12 10.5
552. 1799 38.0001 12 10.5; 1800 38.5001 12 10.5; 1801 39.0001 12 10.5
553. 1802 39.5001 12 10.5
554. MEMBER INCIDENCES
555. 1 1 2; 3 2 41; 4 3 4; 6 4 679; 7 5 6; 9 6 1241; 10 7 8; 12 2 42; 14 4 603
556. 16 6 1165; 18 8 1727; 19 9 10; 20 10 80; 21 11 12; 22 12 699; 23 13 14
557. 24 14 1261; 25 15 16; 27 10 81; 29 12 622; 31 14 1184; 33 16 1746; 34 17 18
558. 35 18 119; 36 19 20; 37 20 719; 38 21 22; 39 22 1281; 40 23 24; 42 18 120
559. 44 20 641; 46 22 1203; 48 24 1765; 49 25 26; 50 26 158; 51 27 28; 52 28 739
560. 53 29 30; 54 30 1301; 55 31 32; 57 26 159; 59 28 660; 61 30 1222; 63 32 1784
561. 64 33 34; 65 34 197; 66 35 36; 67 36 759; 68 37 38; 69 38 1321; 70 39 40
562. 71 41 198; 72 42 44; 74 44 46; 76 46 48; 78 48 50; 80 50 52; 82 52 54
563. 84 54 56; 86 56 58; 88 58 60; 90 60 62; 92 62 64; 94 64 66; 96 66 68; 98 68 70
564. 100 70 72; 102 72 74; 104 74 76; 106 76 78; 108 78 10; 110 80 218; 112 81 83
565. 114 83 85; 116 85 87; 118 87 89; 120 89 91; 122 91 93; 124 93 95; 126 95 97
566. 128 97 99; 130 99 101; 132 101 103; 134 103 105; 136 105 107; 138 107 109
567. 140 109 111; 142 111 113; 144 113 115; 146 115 117; 148 117 18; 150 119 238
568. 152 120 122; 154 122 124; 156 124 126; 158 126 128; 160 128 130; 162 130 132
569. 164 132 134; 166 134 136; 168 136 138; 170 138 140; 172 140 142; 174 142 144
570. 176 144 146; 178 146 148; 180 148 150; 182 150 152; 184 152 154; 186 154 156
571. 188 156 26; 190 158 258; 192 159 161; 194 161 163; 196 163 165; 198 165 167
572. 200 167 169; 202 169 171; 204 171 173; 206 173 175; 208 175 177; 210 177 179
573. 212 179 181; 214 181 183; 216 183 185; 218 185 187; 220 187 189; 222 189 191
574. 224 191 193; 226 193 195; 228 195 34; 230 197 278; 232 198 279; 233 218 299
575. 234 238 319; 235 258 339; 236 278 359; 317 279 360; 318 299 380; 319 319 400
576. 320 339 420; 321 359 440; 402 360 441; 403 380 461; 404 400 481; 405 420 501
577. 406 440 521; 487 441 522; 488 461 542; 489 481 562; 490 501 582; 491 521 602
578. 572 522 4; 573 542 12; 574 562 20; 575 582 28; 576 602 36; 657 603 604
579. 658 604 605; 659 605 606; 660 606 607; 661 607 608; 662 608 609; 663 609 610
580. 664 610 611; 665 611 612; 666 612 613; 667 613 614; 668 614 615; 669 615 616
581. 670 616 617; 671 617 618; 672 618 619; 673 619 620; 674 620 621; 675 621 12
582. 676 622 623; 677 623 624; 678 624 625; 679 625 626; 680 626 627; 681 627 628
583. 682 628 629; 683 629 630; 684 630 631; 685 631 632; 686 632 633; 687 633 634
584. 688 634 635; 689 635 636; 690 636 637; 691 637 638; 692 638 639; 693 639 640
585. 694 640 20; 695 641 642; 696 642 643; 697 643 644; 698 644 645; 699 645 646
586. 700 646 647; 701 647 648; 702 648 649; 703 649 650; 704 650 651; 705 651 652
587. 706 652 653; 707 653 654; 708 654 655; 709 655 656; 710 656 657; 711 657 658
588. 712 658 659; 713 659 28; 714 660 661; 715 661 662; 716 662 663; 717 663 664
589. 718 664 665; 719 665 666; 720 666 667; 721 667 668; 722 668 669; 723 669 670
590. 724 670 671; 725 671 672; 726 672 673; 727 673 674; 728 674 675; 729 675 676
591. 730 676 677; 731 677 678; 732 678 36; 813 679 760; 814 699 780; 815 719 800
592. 816 739 820; 817 759 840; 898 760 841; 899 780 861; 900 800 881; 901 820 901
593. 902 840 921; 983 841 922; 984 861 942; 985 881 962; 986 901 982; 987 921 1002
594. 1068 922 1003; 1069 942 1023; 1070 962 1043; 1071 982 1063; 1072 1002 1083
595. 1153 1003 1084; 1154 1023 1104; 1155 1043 1124; 1156 1063 1144; 1157 1083 1164
596. 1238 1084 6; 1239 1104 14; 1240 1124 22; 1241 1144 30; 1242 1164 38
597. 1323 1165 1166; 1324 1166 1167; 1325 1167 1168; 1326 1168 1169; 1327 1169 1170
598. 1328 1170 1171; 1329 1171 1172; 1330 1172 1173; 1331 1173 1174; 1332 1174 1175
STAAD SPACE -- PAGE NO. 12

599. 1333 1175 1176; 1334 1176 1177; 1335 1177 1178; 1336 1178 1179; 1337 1179 1180
600. 1338 1180 1181; 1339 1181 1182; 1340 1182 1183; 1341 1183 14; 1342 1184 1185
601. 1343 1185 1186; 1344 1186 1187; 1345 1187 1188; 1346 1188 1189; 1347 1189 1190
602. 1348 1190 1191; 1349 1191 1192; 1350 1192 1193; 1351 1193 1194; 1352 1194 1195
603. 1353 1195 1196; 1354 1196 1197; 1355 1197 1198; 1356 1198 1199; 1357 1199 1200
604. 1358 1200 1201; 1359 1201 1202; 1360 1202 22; 1361 1203 1204; 1362 1204 1205
605. 1363 1205 1206; 1364 1206 1207; 1365 1207 1208; 1366 1208 1209; 1367 1209 1210
606. 1368 1210 1211; 1369 1211 1212; 1370 1212 1213; 1371 1213 1214; 1372 1214 1215
607. 1373 1215 1216; 1374 1216 1217; 1375 1217 1218; 1376 1218 1219; 1377 1219 1220
608. 1378 1220 1221; 1379 1221 30; 1380 1222 1223; 1381 1223 1224; 1382 1224 1225
609. 1383 1225 1226; 1384 1226 1227; 1385 1227 1228; 1386 1228 1229; 1387 1229 1230
610. 1388 1230 1231; 1389 1231 1232; 1390 1232 1233; 1391 1233 1234; 1392 1234 1235
611. 1393 1235 1236; 1394 1236 1237; 1395 1237 1238; 1396 1238 1239; 1397 1239 1240
612. 1398 1240 38; 1479 1241 1322; 1480 1261 1342; 1481 1281 1362; 1482 1301 1382
613. 1483 1321 1402; 1564 1322 1403; 1565 1342 1423; 1566 1362 1443; 1567 1382 1463
614. 1568 1402 1483; 1649 1403 1484; 1650 1423 1504; 1651 1443 1524; 1652 1463 1544
615. 1653 1483 1564; 1734 1484 1565; 1735 1504 1585; 1736 1524 1605; 1737 1544 1625
616. 1738 1564 1645; 1819 1565 1646; 1820 1585 1666; 1821 1605 1686; 1822 1625 1706
617. 1823 1645 1726; 1904 1646 8; 1905 1666 16; 1906 1686 24; 1907 1706 32
618. 1908 1726 40; 1989 1727 1728; 1990 1728 1729; 1991 1729 1730; 1992 1730 1731
619. 1993 1731 1732; 1994 1732 1733; 1995 1733 1734; 1996 1734 1735; 1997 1735 1736
620. 1998 1736 1737; 1999 1737 1738; 2000 1738 1739; 2001 1739 1740; 2002 1740 1741
621. 2003 1741 1742; 2004 1742 1743; 2005 1743 1744; 2006 1744 1745; 2007 1745 16
622. 2008 1746 1747; 2009 1747 1748; 2010 1748 1749; 2011 1749 1750; 2012 1750 1751
623. 2013 1751 1752; 2014 1752 1753; 2015 1753 1754; 2016 1754 1755; 2017 1755 1756
624. 2018 1756 1757; 2019 1757 1758; 2020 1758 1759; 2021 1759 1760; 2022 1760 1761
625. 2023 1761 1762; 2024 1762 1763; 2025 1763 1764; 2026 1764 24; 2027 1765 1766
626. 2028 1766 1767; 2029 1767 1768; 2030 1768 1769; 2031 1769 1770; 2032 1770 1771
627. 2033 1771 1772; 2034 1772 1773; 2035 1773 1774; 2036 1774 1775; 2037 1775 1776
628. 2038 1776 1777; 2039 1777 1778; 2040 1778 1779; 2041 1779 1780; 2042 1780 1781
629. 2043 1781 1782; 2044 1782 1783; 2045 1783 32; 2046 1784 1785; 2047 1785 1786
630. 2048 1786 1787; 2049 1787 1788; 2050 1788 1789; 2051 1789 1790; 2052 1790 1791
631. 2053 1791 1792; 2054 1792 1793; 2055 1793 1794; 2056 1794 1795; 2057 1795 1796
632. 2058 1796 1797; 2059 1797 1798; 2060 1798 1799; 2061 1799 1800; 2062 1800 1801
633. 2063 1801 1802; 2064 1802 40
634. ELEMENT INCIDENCES SHELL
635. 73 2 41 43 42; 75 42 43 45 44; 77 44 45 47 46; 79 46 47 49 48; 81 48 49 51 50
636. 83 50 51 53 52; 85 52 53 55 54; 87 54 55 57 56; 89 56 57 59 58; 91 58 59 61 60
637. 93 60 61 63 62; 95 62 63 65 64; 97 64 65 67 66; 99 66 67 69 68
638. 101 68 69 71 70; 103 70 71 73 72; 105 72 73 75 74; 107 74 75 77 76
639. 109 76 77 79 78; 111 78 79 80 10; 113 10 80 82 81; 115 81 82 84 83
640. 117 83 84 86 85; 119 85 86 88 87; 121 87 88 90 89; 123 89 90 92 91
641. 125 91 92 94 93; 127 93 94 96 95; 129 95 96 98 97; 131 97 98 100 99
642. 133 99 100 102 101; 135 101 102 104 103; 137 103 104 106 105
643. 139 105 106 108 107; 141 107 108 110 109; 143 109 110 112 111
644. 145 111 112 114 113; 147 113 114 116 115; 149 115 116 118 117
645. 151 117 118 119 18; 153 18 119 121 120; 155 120 121 123 122
646. 157 122 123 125 124; 159 124 125 127 126; 161 126 127 129 128
647. 163 128 129 131 130; 165 130 131 133 132; 167 132 133 135 134
648. 169 134 135 137 136; 171 136 137 139 138; 173 138 139 141 140
649. 175 140 141 143 142; 177 142 143 145 144; 179 144 145 147 146
650. 181 146 147 149 148; 183 148 149 151 150; 185 150 151 153 152
651. 187 152 153 155 154; 189 154 155 157 156; 191 156 157 158 26
652. 193 26 158 160 159; 195 159 160 162 161; 197 161 162 164 163
653. 199 163 164 166 165; 201 165 166 168 167; 203 167 168 170 169
654. 205 169 170 172 171; 207 171 172 174 173; 209 173 174 176 175
STAAD SPACE -- PAGE NO. 13

655. 211 175 176 178 177; 213 177 178 180 179; 215 179 180 182 181
656. 217 181 182 184 183; 219 183 184 186 185; 221 185 186 188 187
657. 223 187 188 190 189; 225 189 190 192 191; 227 191 192 194 193
658. 229 193 194 196 195; 231 195 196 197 34; 237 41 198 199 43; 238 43 199 200 45
659. 239 45 200 201 47; 240 47 201 202 49; 241 49 202 203 51; 242 51 203 204 53
660. 243 53 204 205 55; 244 55 205 206 57; 245 57 206 207 59; 246 59 207 208 61
661. 247 61 208 209 63; 248 63 209 210 65; 249 65 210 211 67; 250 67 211 212 69
662. 251 69 212 213 71; 252 71 213 214 73; 253 73 214 215 75; 254 75 215 216 77
663. 255 77 216 217 79; 256 79 217 218 80; 257 80 218 219 82; 258 82 219 220 84
664. 259 84 220 221 86; 260 86 221 222 88; 261 88 222 223 90; 262 90 223 224 92
665. 263 92 224 225 94; 264 94 225 226 96; 265 96 226 227 98; 266 98 227 228 100
666. 267 100 228 229 102; 268 102 229 230 104; 269 104 230 231 106
667. 270 106 231 232 108; 271 108 232 233 110; 272 110 233 234 112
668. 273 112 234 235 114; 274 114 235 236 116; 275 116 236 237 118
669. 276 118 237 238 119; 277 119 238 239 121; 278 121 239 240 123
670. 279 123 240 241 125; 280 125 241 242 127; 281 127 242 243 129
671. 282 129 243 244 131; 283 131 244 245 133; 284 133 245 246 135
672. 285 135 246 247 137; 286 137 247 248 139; 287 139 248 249 141
673. 288 141 249 250 143; 289 143 250 251 145; 290 145 251 252 147
674. 291 147 252 253 149; 292 149 253 254 151; 293 151 254 255 153
675. 294 153 255 256 155; 295 155 256 257 157; 296 157 257 258 158
676. 297 158 258 259 160; 298 160 259 260 162; 299 162 260 261 164
677. 300 164 261 262 166; 301 166 262 263 168; 302 168 263 264 170
678. 303 170 264 265 172; 304 172 265 266 174; 305 174 266 267 176
679. 306 176 267 268 178; 307 178 268 269 180; 308 180 269 270 182
680. 309 182 270 271 184; 310 184 271 272 186; 311 186 272 273 188
681. 312 188 273 274 190; 313 190 274 275 192; 314 192 275 276 194
682. 315 194 276 277 196; 316 196 277 278 197; 322 198 279 280 199
683. 323 199 280 281 200; 324 200 281 282 201; 325 201 282 283 202
684. 326 202 283 284 203; 327 203 284 285 204; 328 204 285 286 205
685. 329 205 286 287 206; 330 206 287 288 207; 331 207 288 289 208
686. 332 208 289 290 209; 333 209 290 291 210; 334 210 291 292 211
687. 335 211 292 293 212; 336 212 293 294 213; 337 213 294 295 214
688. 338 214 295 296 215; 339 215 296 297 216; 340 216 297 298 217
689. 341 217 298 299 218; 342 218 299 300 219; 343 219 300 301 220
690. 344 220 301 302 221; 345 221 302 303 222; 346 222 303 304 223
691. 347 223 304 305 224; 348 224 305 306 225; 349 225 306 307 226
692. 350 226 307 308 227; 351 227 308 309 228; 352 228 309 310 229
693. 353 229 310 311 230; 354 230 311 312 231; 355 231 312 313 232
694. 356 232 313 314 233; 357 233 314 315 234; 358 234 315 316 235
695. 359 235 316 317 236; 360 236 317 318 237; 361 237 318 319 238
696. 362 238 319 320 239; 363 239 320 321 240; 364 240 321 322 241
697. 365 241 322 323 242; 366 242 323 324 243; 367 243 324 325 244
698. 368 244 325 326 245; 369 245 326 327 246; 370 246 327 328 247
699. 371 247 328 329 248; 372 248 329 330 249; 373 249 330 331 250
700. 374 250 331 332 251; 375 251 332 333 252; 376 252 333 334 253
701. 377 253 334 335 254; 378 254 335 336 255; 379 255 336 337 256
702. 380 256 337 338 257; 381 257 338 339 258; 382 258 339 340 259
703. 383 259 340 341 260; 384 260 341 342 261; 385 261 342 343 262
704. 386 262 343 344 263; 387 263 344 345 264; 388 264 345 346 265
705. 389 265 346 347 266; 390 266 347 348 267; 391 267 348 349 268
706. 392 268 349 350 269; 393 269 350 351 270; 394 270 351 352 271
707. 395 271 352 353 272; 396 272 353 354 273; 397 273 354 355 274
708. 398 274 355 356 275; 399 275 356 357 276; 400 276 357 358 277
709. 401 277 358 359 278; 407 279 360 361 280; 408 280 361 362 281
710. 409 281 362 363 282; 410 282 363 364 283; 411 283 364 365 284
STAAD SPACE -- PAGE NO. 14

711. 412 284 365 366 285; 413 285 366 367 286; 414 286 367 368 287
712. 415 287 368 369 288; 416 288 369 370 289; 417 289 370 371 290
713. 418 290 371 372 291; 419 291 372 373 292; 420 292 373 374 293
714. 421 293 374 375 294; 422 294 375 376 295; 423 295 376 377 296
715. 424 296 377 378 297; 425 297 378 379 298; 426 298 379 380 299
716. 427 299 380 381 300; 428 300 381 382 301; 429 301 382 383 302
717. 430 302 383 384 303; 431 303 384 385 304; 432 304 385 386 305
718. 433 305 386 387 306; 434 306 387 388 307; 435 307 388 389 308
719. 436 308 389 390 309; 437 309 390 391 310; 438 310 391 392 311
720. 439 311 392 393 312; 440 312 393 394 313; 441 313 394 395 314
721. 442 314 395 396 315; 443 315 396 397 316; 444 316 397 398 317
722. 445 317 398 399 318; 446 318 399 400 319; 447 319 400 401 320
723. 448 320 401 402 321; 449 321 402 403 322; 450 322 403 404 323
724. 451 323 404 405 324; 452 324 405 406 325; 453 325 406 407 326
725. 454 326 407 408 327; 455 327 408 409 328; 456 328 409 410 329
726. 457 329 410 411 330; 458 330 411 412 331; 459 331 412 413 332
727. 460 332 413 414 333; 461 333 414 415 334; 462 334 415 416 335
728. 463 335 416 417 336; 464 336 417 418 337; 465 337 418 419 338
729. 466 338 419 420 339; 467 339 420 421 340; 468 340 421 422 341
730. 469 341 422 423 342; 470 342 423 424 343; 471 343 424 425 344
731. 472 344 425 426 345; 473 345 426 427 346; 474 346 427 428 347
732. 475 347 428 429 348; 476 348 429 430 349; 477 349 430 431 350
733. 478 350 431 432 351; 479 351 432 433 352; 480 352 433 434 353
734. 481 353 434 435 354; 482 354 435 436 355; 483 355 436 437 356
735. 484 356 437 438 357; 485 357 438 439 358; 486 358 439 440 359
736. 492 360 441 442 361; 493 361 442 443 362; 494 362 443 444 363
737. 495 363 444 445 364; 496 364 445 446 365; 497 365 446 447 366
738. 498 366 447 448 367; 499 367 448 449 368; 500 368 449 450 369
739. 501 369 450 451 370; 502 370 451 452 371; 503 371 452 453 372
740. 504 372 453 454 373; 505 373 454 455 374; 506 374 455 456 375
741. 507 375 456 457 376; 508 376 457 458 377; 509 377 458 459 378
742. 510 378 459 460 379; 511 379 460 461 380; 512 380 461 462 381
743. 513 381 462 463 382; 514 382 463 464 383; 515 383 464 465 384
744. 516 384 465 466 385; 517 385 466 467 386; 518 386 467 468 387
745. 519 387 468 469 388; 520 388 469 470 389; 521 389 470 471 390
746. 522 390 471 472 391; 523 391 472 473 392; 524 392 473 474 393
747. 525 393 474 475 394; 526 394 475 476 395; 527 395 476 477 396
748. 528 396 477 478 397; 529 397 478 479 398; 530 398 479 480 399
749. 531 399 480 481 400; 532 400 481 482 401; 533 401 482 483 402
750. 534 402 483 484 403; 535 403 484 485 404; 536 404 485 486 405
751. 537 405 486 487 406; 538 406 487 488 407; 539 407 488 489 408
752. 540 408 489 490 409; 541 409 490 491 410; 542 410 491 492 411
753. 543 411 492 493 412; 544 412 493 494 413; 545 413 494 495 414
754. 546 414 495 496 415; 547 415 496 497 416; 548 416 497 498 417
755. 549 417 498 499 418; 550 418 499 500 419; 551 419 500 501 420
756. 552 420 501 502 421; 553 421 502 503 422; 554 422 503 504 423
757. 555 423 504 505 424; 556 424 505 506 425; 557 425 506 507 426
758. 558 426 507 508 427; 559 427 508 509 428; 560 428 509 510 429
759. 561 429 510 511 430; 562 430 511 512 431; 563 431 512 513 432
760. 564 432 513 514 433; 565 433 514 515 434; 566 434 515 516 435
761. 567 435 516 517 436; 568 436 517 518 437; 569 437 518 519 438
762. 570 438 519 520 439; 571 439 520 521 440; 577 441 522 523 442
763. 578 442 523 524 443; 579 443 524 525 444; 580 444 525 526 445
764. 581 445 526 527 446; 582 446 527 528 447; 583 447 528 529 448
765. 584 448 529 530 449; 585 449 530 531 450; 586 450 531 532 451
766. 587 451 532 533 452; 588 452 533 534 453; 589 453 534 535 454
STAAD SPACE -- PAGE NO. 15

767. 590 454 535 536 455; 591 455 536 537 456; 592 456 537 538 457
768. 593 457 538 539 458; 594 458 539 540 459; 595 459 540 541 460
769. 596 460 541 542 461; 597 461 542 543 462; 598 462 543 544 463
770. 599 463 544 545 464; 600 464 545 546 465; 601 465 546 547 466
771. 602 466 547 548 467; 603 467 548 549 468; 604 468 549 550 469
772. 605 469 550 551 470; 606 470 551 552 471; 607 471 552 553 472
773. 608 472 553 554 473; 609 473 554 555 474; 610 474 555 556 475
774. 611 475 556 557 476; 612 476 557 558 477; 613 477 558 559 478
775. 614 478 559 560 479; 615 479 560 561 480; 616 480 561 562 481
776. 617 481 562 563 482; 618 482 563 564 483; 619 483 564 565 484
777. 620 484 565 566 485; 621 485 566 567 486; 622 486 567 568 487
778. 623 487 568 569 488; 624 488 569 570 489; 625 489 570 571 490
779. 626 490 571 572 491; 627 491 572 573 492; 628 492 573 574 493
780. 629 493 574 575 494; 630 494 575 576 495; 631 495 576 577 496
781. 632 496 577 578 497; 633 497 578 579 498; 634 498 579 580 499
782. 635 499 580 581 500; 636 500 581 582 501; 637 501 582 583 502
783. 638 502 583 584 503; 639 503 584 585 504; 640 504 585 586 505
784. 641 505 586 587 506; 642 506 587 588 507; 643 507 588 589 508
785. 644 508 589 590 509; 645 509 590 591 510; 646 510 591 592 511
786. 647 511 592 593 512; 648 512 593 594 513; 649 513 594 595 514
787. 650 514 595 596 515; 651 515 596 597 516; 652 516 597 598 517
788. 653 517 598 599 518; 654 518 599 600 519; 655 519 600 601 520
789. 656 520 601 602 521; 733 522 4 603 523; 734 523 603 604 524
790. 735 524 604 605 525; 736 525 605 606 526; 737 526 606 607 527
791. 738 527 607 608 528; 739 528 608 609 529; 740 529 609 610 530
792. 741 530 610 611 531; 742 531 611 612 532; 743 532 612 613 533
793. 744 533 613 614 534; 745 534 614 615 535; 746 535 615 616 536
794. 747 536 616 617 537; 748 537 617 618 538; 749 538 618 619 539
795. 750 539 619 620 540; 751 540 620 621 541; 752 541 621 12 542
796. 753 542 12 622 543; 754 543 622 623 544; 755 544 623 624 545
797. 756 545 624 625 546; 757 546 625 626 547; 758 547 626 627 548
798. 759 548 627 628 549; 760 549 628 629 550; 761 550 629 630 551
799. 762 551 630 631 552; 763 552 631 632 553; 764 553 632 633 554
800. 765 554 633 634 555; 766 555 634 635 556; 767 556 635 636 557
801. 768 557 636 637 558; 769 558 637 638 559; 770 559 638 639 560
802. 771 560 639 640 561; 772 561 640 20 562; 773 562 20 641 563
803. 774 563 641 642 564; 775 564 642 643 565; 776 565 643 644 566
804. 777 566 644 645 567; 778 567 645 646 568; 779 568 646 647 569
805. 780 569 647 648 570; 781 570 648 649 571; 782 571 649 650 572
806. 783 572 650 651 573; 784 573 651 652 574; 785 574 652 653 575
807. 786 575 653 654 576; 787 576 654 655 577; 788 577 655 656 578
808. 789 578 656 657 579; 790 579 657 658 580; 791 580 658 659 581
809. 792 581 659 28 582; 793 582 28 660 583; 794 583 660 661 584
810. 795 584 661 662 585; 796 585 662 663 586; 797 586 663 664 587
811. 798 587 664 665 588; 799 588 665 666 589; 800 589 666 667 590
812. 801 590 667 668 591; 802 591 668 669 592; 803 592 669 670 593
813. 804 593 670 671 594; 805 594 671 672 595; 806 595 672 673 596
814. 807 596 673 674 597; 808 597 674 675 598; 809 598 675 676 599
815. 810 599 676 677 600; 811 600 677 678 601; 812 601 678 36 602
816. 818 4 679 680 603; 819 603 680 681 604; 820 604 681 682 605
817. 821 605 682 683 606; 822 606 683 684 607; 823 607 684 685 608
818. 824 608 685 686 609; 825 609 686 687 610; 826 610 687 688 611
819. 827 611 688 689 612; 828 612 689 690 613; 829 613 690 691 614
820. 830 614 691 692 615; 831 615 692 693 616; 832 616 693 694 617
821. 833 617 694 695 618; 834 618 695 696 619; 835 619 696 697 620
822. 836 620 697 698 621; 837 621 698 699 12; 838 12 699 700 622
STAAD SPACE -- PAGE NO. 16

823. 839 622 700 701 623; 840 623 701 702 624; 841 624 702 703 625
824. 842 625 703 704 626; 843 626 704 705 627; 844 627 705 706 628
825. 845 628 706 707 629; 846 629 707 708 630; 847 630 708 709 631
826. 848 631 709 710 632; 849 632 710 711 633; 850 633 711 712 634
827. 851 634 712 713 635; 852 635 713 714 636; 853 636 714 715 637
828. 854 637 715 716 638; 855 638 716 717 639; 856 639 717 718 640
829. 857 640 718 719 20; 858 20 719 720 641; 859 641 720 721 642
830. 860 642 721 722 643; 861 643 722 723 644; 862 644 723 724 645
831. 863 645 724 725 646; 864 646 725 726 647; 865 647 726 727 648
832. 866 648 727 728 649; 867 649 728 729 650; 868 650 729 730 651
833. 869 651 730 731 652; 870 652 731 732 653; 871 653 732 733 654
834. 872 654 733 734 655; 873 655 734 735 656; 874 656 735 736 657
835. 875 657 736 737 658; 876 658 737 738 659; 877 659 738 739 28
836. 878 28 739 740 660; 879 660 740 741 661; 880 661 741 742 662
837. 881 662 742 743 663; 882 663 743 744 664; 883 664 744 745 665
838. 884 665 745 746 666; 885 666 746 747 667; 886 667 747 748 668
839. 887 668 748 749 669; 888 669 749 750 670; 889 670 750 751 671
840. 890 671 751 752 672; 891 672 752 753 673; 892 673 753 754 674
841. 893 674 754 755 675; 894 675 755 756 676; 895 676 756 757 677
842. 896 677 757 758 678; 897 678 758 759 36; 903 679 760 761 680
843. 904 680 761 762 681; 905 681 762 763 682; 906 682 763 764 683
844. 907 683 764 765 684; 908 684 765 766 685; 909 685 766 767 686
845. 910 686 767 768 687; 911 687 768 769 688; 912 688 769 770 689
846. 913 689 770 771 690; 914 690 771 772 691; 915 691 772 773 692
847. 916 692 773 774 693; 917 693 774 775 694; 918 694 775 776 695
848. 919 695 776 777 696; 920 696 777 778 697; 921 697 778 779 698
849. 922 698 779 780 699; 923 699 780 781 700; 924 700 781 782 701
850. 925 701 782 783 702; 926 702 783 784 703; 927 703 784 785 704
851. 928 704 785 786 705; 929 705 786 787 706; 930 706 787 788 707
852. 931 707 788 789 708; 932 708 789 790 709; 933 709 790 791 710
853. 934 710 791 792 711; 935 711 792 793 712; 936 712 793 794 713
854. 937 713 794 795 714; 938 714 795 796 715; 939 715 796 797 716
855. 940 716 797 798 717; 941 717 798 799 718; 942 718 799 800 719
856. 943 719 800 801 720; 944 720 801 802 721; 945 721 802 803 722
857. 946 722 803 804 723; 947 723 804 805 724; 948 724 805 806 725
858. 949 725 806 807 726; 950 726 807 808 727; 951 727 808 809 728
859. 952 728 809 810 729; 953 729 810 811 730; 954 730 811 812 731
860. 955 731 812 813 732; 956 732 813 814 733; 957 733 814 815 734
861. 958 734 815 816 735; 959 735 816 817 736; 960 736 817 818 737
862. 961 737 818 819 738; 962 738 819 820 739; 963 739 820 821 740
863. 964 740 821 822 741; 965 741 822 823 742; 966 742 823 824 743
864. 967 743 824 825 744; 968 744 825 826 745; 969 745 826 827 746
865. 970 746 827 828 747; 971 747 828 829 748; 972 748 829 830 749
866. 973 749 830 831 750; 974 750 831 832 751; 975 751 832 833 752
867. 976 752 833 834 753; 977 753 834 835 754; 978 754 835 836 755
868. 979 755 836 837 756; 980 756 837 838 757; 981 757 838 839 758
869. 982 758 839 840 759; 988 760 841 842 761; 989 761 842 843 762
870. 990 762 843 844 763; 991 763 844 845 764; 992 764 845 846 765
871. 993 765 846 847 766; 994 766 847 848 767; 995 767 848 849 768
872. 996 768 849 850 769; 997 769 850 851 770; 998 770 851 852 771
873. 999 771 852 853 772; 1000 772 853 854 773; 1001 773 854 855 774
874. 1002 774 855 856 775; 1003 775 856 857 776; 1004 776 857 858 777
875. 1005 777 858 859 778; 1006 778 859 860 779; 1007 779 860 861 780
876. 1008 780 861 862 781; 1009 781 862 863 782; 1010 782 863 864 783
877. 1011 783 864 865 784; 1012 784 865 866 785; 1013 785 866 867 786
878. 1014 786 867 868 787; 1015 787 868 869 788; 1016 788 869 870 789
STAAD SPACE -- PAGE NO. 17

879. 1017 789 870 871 790; 1018 790 871 872 791; 1019 791 872 873 792
880. 1020 792 873 874 793; 1021 793 874 875 794; 1022 794 875 876 795
881. 1023 795 876 877 796; 1024 796 877 878 797; 1025 797 878 879 798
882. 1026 798 879 880 799; 1027 799 880 881 800; 1028 800 881 882 801
883. 1029 801 882 883 802; 1030 802 883 884 803; 1031 803 884 885 804
884. 1032 804 885 886 805; 1033 805 886 887 806; 1034 806 887 888 807
885. 1035 807 888 889 808; 1036 808 889 890 809; 1037 809 890 891 810
886. 1038 810 891 892 811; 1039 811 892 893 812; 1040 812 893 894 813
887. 1041 813 894 895 814; 1042 814 895 896 815; 1043 815 896 897 816
888. 1044 816 897 898 817; 1045 817 898 899 818; 1046 818 899 900 819
889. 1047 819 900 901 820; 1048 820 901 902 821; 1049 821 902 903 822
890. 1050 822 903 904 823; 1051 823 904 905 824; 1052 824 905 906 825
891. 1053 825 906 907 826; 1054 826 907 908 827; 1055 827 908 909 828
892. 1056 828 909 910 829; 1057 829 910 911 830; 1058 830 911 912 831
893. 1059 831 912 913 832; 1060 832 913 914 833; 1061 833 914 915 834
894. 1062 834 915 916 835; 1063 835 916 917 836; 1064 836 917 918 837
895. 1065 837 918 919 838; 1066 838 919 920 839; 1067 839 920 921 840
896. 1073 841 922 923 842; 1074 842 923 924 843; 1075 843 924 925 844
897. 1076 844 925 926 845; 1077 845 926 927 846; 1078 846 927 928 847
898. 1079 847 928 929 848; 1080 848 929 930 849; 1081 849 930 931 850
899. 1082 850 931 932 851; 1083 851 932 933 852; 1084 852 933 934 853
900. 1085 853 934 935 854; 1086 854 935 936 855; 1087 855 936 937 856
901. 1088 856 937 938 857; 1089 857 938 939 858; 1090 858 939 940 859
902. 1091 859 940 941 860; 1092 860 941 942 861; 1093 861 942 943 862
903. 1094 862 943 944 863; 1095 863 944 945 864; 1096 864 945 946 865
904. 1097 865 946 947 866; 1098 866 947 948 867; 1099 867 948 949 868
905. 1100 868 949 950 869; 1101 869 950 951 870; 1102 870 951 952 871
906. 1103 871 952 953 872; 1104 872 953 954 873; 1105 873 954 955 874
907. 1106 874 955 956 875; 1107 875 956 957 876; 1108 876 957 958 877
908. 1109 877 958 959 878; 1110 878 959 960 879; 1111 879 960 961 880
909. 1112 880 961 962 881; 1113 881 962 963 882; 1114 882 963 964 883
910. 1115 883 964 965 884; 1116 884 965 966 885; 1117 885 966 967 886
911. 1118 886 967 968 887; 1119 887 968 969 888; 1120 888 969 970 889
912. 1121 889 970 971 890; 1122 890 971 972 891; 1123 891 972 973 892
913. 1124 892 973 974 893; 1125 893 974 975 894; 1126 894 975 976 895
914. 1127 895 976 977 896; 1128 896 977 978 897; 1129 897 978 979 898
915. 1130 898 979 980 899; 1131 899 980 981 900; 1132 900 981 982 901
916. 1133 901 982 983 902; 1134 902 983 984 903; 1135 903 984 985 904
917. 1136 904 985 986 905; 1137 905 986 987 906; 1138 906 987 988 907
918. 1139 907 988 989 908; 1140 908 989 990 909; 1141 909 990 991 910
919. 1142 910 991 992 911; 1143 911 992 993 912; 1144 912 993 994 913
920. 1145 913 994 995 914; 1146 914 995 996 915; 1147 915 996 997 916
921. 1148 916 997 998 917; 1149 917 998 999 918; 1150 918 999 1000 919
922. 1151 919 1000 1001 920; 1152 920 1001 1002 921; 1158 922 1003 1004 923
923. 1159 923 1004 1005 924; 1160 924 1005 1006 925; 1161 925 1006 1007 926
924. 1162 926 1007 1008 927; 1163 927 1008 1009 928; 1164 928 1009 1010 929
925. 1165 929 1010 1011 930; 1166 930 1011 1012 931; 1167 931 1012 1013 932
926. 1168 932 1013 1014 933; 1169 933 1014 1015 934; 1170 934 1015 1016 935
927. 1171 935 1016 1017 936; 1172 936 1017 1018 937; 1173 937 1018 1019 938
928. 1174 938 1019 1020 939; 1175 939 1020 1021 940; 1176 940 1021 1022 941
929. 1177 941 1022 1023 942; 1178 942 1023 1024 943; 1179 943 1024 1025 944
930. 1180 944 1025 1026 945; 1181 945 1026 1027 946; 1182 946 1027 1028 947
931. 1183 947 1028 1029 948; 1184 948 1029 1030 949; 1185 949 1030 1031 950
932. 1186 950 1031 1032 951; 1187 951 1032 1033 952; 1188 952 1033 1034 953
933. 1189 953 1034 1035 954; 1190 954 1035 1036 955; 1191 955 1036 1037 956
934. 1192 956 1037 1038 957; 1193 957 1038 1039 958; 1194 958 1039 1040 959
STAAD SPACE -- PAGE NO. 18

935. 1195 959 1040 1041 960; 1196 960 1041 1042 961; 1197 961 1042 1043 962
936. 1198 962 1043 1044 963; 1199 963 1044 1045 964; 1200 964 1045 1046 965
937. 1201 965 1046 1047 966; 1202 966 1047 1048 967; 1203 967 1048 1049 968
938. 1204 968 1049 1050 969; 1205 969 1050 1051 970; 1206 970 1051 1052 971
939. 1207 971 1052 1053 972; 1208 972 1053 1054 973; 1209 973 1054 1055 974
940. 1210 974 1055 1056 975; 1211 975 1056 1057 976; 1212 976 1057 1058 977
941. 1213 977 1058 1059 978; 1214 978 1059 1060 979; 1215 979 1060 1061 980
942. 1216 980 1061 1062 981; 1217 981 1062 1063 982; 1218 982 1063 1064 983
943. 1219 983 1064 1065 984; 1220 984 1065 1066 985; 1221 985 1066 1067 986
944. 1222 986 1067 1068 987; 1223 987 1068 1069 988; 1224 988 1069 1070 989
945. 1225 989 1070 1071 990; 1226 990 1071 1072 991; 1227 991 1072 1073 992
946. 1228 992 1073 1074 993; 1229 993 1074 1075 994; 1230 994 1075 1076 995
947. 1231 995 1076 1077 996; 1232 996 1077 1078 997; 1233 997 1078 1079 998
948. 1234 998 1079 1080 999; 1235 999 1080 1081 1000; 1236 1000 1081 1082 1001
949. 1237 1001 1082 1083 1002; 1243 1003 1084 1085 1004; 1244 1004 1085 1086 1005
950. 1245 1005 1086 1087 1006; 1246 1006 1087 1088 1007; 1247 1007 1088 1089 1008
951. 1248 1008 1089 1090 1009; 1249 1009 1090 1091 1010; 1250 1010 1091 1092 1011
952. 1251 1011 1092 1093 1012; 1252 1012 1093 1094 1013; 1253 1013 1094 1095 1014
953. 1254 1014 1095 1096 1015; 1255 1015 1096 1097 1016; 1256 1016 1097 1098 1017
954. 1257 1017 1098 1099 1018; 1258 1018 1099 1100 1019; 1259 1019 1100 1101 1020
955. 1260 1020 1101 1102 1021; 1261 1021 1102 1103 1022; 1262 1022 1103 1104 1023
956. 1263 1023 1104 1105 1024; 1264 1024 1105 1106 1025; 1265 1025 1106 1107 1026
957. 1266 1026 1107 1108 1027; 1267 1027 1108 1109 1028; 1268 1028 1109 1110 1029
958. 1269 1029 1110 1111 1030; 1270 1030 1111 1112 1031; 1271 1031 1112 1113 1032
959. 1272 1032 1113 1114 1033; 1273 1033 1114 1115 1034; 1274 1034 1115 1116 1035
960. 1275 1035 1116 1117 1036; 1276 1036 1117 1118 1037; 1277 1037 1118 1119 1038
961. 1278 1038 1119 1120 1039; 1279 1039 1120 1121 1040; 1280 1040 1121 1122 1041
962. 1281 1041 1122 1123 1042; 1282 1042 1123 1124 1043; 1283 1043 1124 1125 1044
963. 1284 1044 1125 1126 1045; 1285 1045 1126 1127 1046; 1286 1046 1127 1128 1047
964. 1287 1047 1128 1129 1048; 1288 1048 1129 1130 1049; 1289 1049 1130 1131 1050
965. 1290 1050 1131 1132 1051; 1291 1051 1132 1133 1052; 1292 1052 1133 1134 1053
966. 1293 1053 1134 1135 1054; 1294 1054 1135 1136 1055; 1295 1055 1136 1137 1056
967. 1296 1056 1137 1138 1057; 1297 1057 1138 1139 1058; 1298 1058 1139 1140 1059
968. 1299 1059 1140 1141 1060; 1300 1060 1141 1142 1061; 1301 1061 1142 1143 1062
969. 1302 1062 1143 1144 1063; 1303 1063 1144 1145 1064; 1304 1064 1145 1146 1065
970. 1305 1065 1146 1147 1066; 1306 1066 1147 1148 1067; 1307 1067 1148 1149 1068
971. 1308 1068 1149 1150 1069; 1309 1069 1150 1151 1070; 1310 1070 1151 1152 1071
972. 1311 1071 1152 1153 1072; 1312 1072 1153 1154 1073; 1313 1073 1154 1155 1074
973. 1314 1074 1155 1156 1075; 1315 1075 1156 1157 1076; 1316 1076 1157 1158 1077
974. 1317 1077 1158 1159 1078; 1318 1078 1159 1160 1079; 1319 1079 1160 1161 1080
975. 1320 1080 1161 1162 1081; 1321 1081 1162 1163 1082; 1322 1082 1163 1164 1083
976. 1399 1084 6 1165 1085; 1400 1085 1165 1166 1086; 1401 1086 1166 1167 1087
977. 1402 1087 1167 1168 1088; 1403 1088 1168 1169 1089; 1404 1089 1169 1170 1090
978. 1405 1090 1170 1171 1091; 1406 1091 1171 1172 1092; 1407 1092 1172 1173 1093
979. 1408 1093 1173 1174 1094; 1409 1094 1174 1175 1095; 1410 1095 1175 1176 1096
980. 1411 1096 1176 1177 1097; 1412 1097 1177 1178 1098; 1413 1098 1178 1179 1099
981. 1414 1099 1179 1180 1100; 1415 1100 1180 1181 1101; 1416 1101 1181 1182 1102
982. 1417 1102 1182 1183 1103; 1418 1103 1183 14 1104; 1419 1104 14 1184 1105
983. 1420 1105 1184 1185 1106; 1421 1106 1185 1186 1107; 1422 1107 1186 1187 1108
984. 1423 1108 1187 1188 1109; 1424 1109 1188 1189 1110; 1425 1110 1189 1190 1111
985. 1426 1111 1190 1191 1112; 1427 1112 1191 1192 1113; 1428 1113 1192 1193 1114
986. 1429 1114 1193 1194 1115; 1430 1115 1194 1195 1116; 1431 1116 1195 1196 1117
987. 1432 1117 1196 1197 1118; 1433 1118 1197 1198 1119; 1434 1119 1198 1199 1120
988. 1435 1120 1199 1200 1121; 1436 1121 1200 1201 1122; 1437 1122 1201 1202 1123
989. 1438 1123 1202 22 1124; 1439 1124 22 1203 1125; 1440 1125 1203 1204 1126
990. 1441 1126 1204 1205 1127; 1442 1127 1205 1206 1128; 1443 1128 1206 1207 1129
STAAD SPACE -- PAGE NO. 19

991. 1444 1129 1207 1208 1130; 1445 1130 1208 1209 1131; 1446 1131 1209 1210 1132
992. 1447 1132 1210 1211 1133; 1448 1133 1211 1212 1134; 1449 1134 1212 1213 1135
993. 1450 1135 1213 1214 1136; 1451 1136 1214 1215 1137; 1452 1137 1215 1216 1138
994. 1453 1138 1216 1217 1139; 1454 1139 1217 1218 1140; 1455 1140 1218 1219 1141
995. 1456 1141 1219 1220 1142; 1457 1142 1220 1221 1143; 1458 1143 1221 30 1144
996. 1459 1144 30 1222 1145; 1460 1145 1222 1223 1146; 1461 1146 1223 1224 1147
997. 1462 1147 1224 1225 1148; 1463 1148 1225 1226 1149; 1464 1149 1226 1227 1150
998. 1465 1150 1227 1228 1151; 1466 1151 1228 1229 1152; 1467 1152 1229 1230 1153
999. 1468 1153 1230 1231 1154; 1469 1154 1231 1232 1155; 1470 1155 1232 1233 1156
1000. 1471 1156 1233 1234 1157; 1472 1157 1234 1235 1158; 1473 1158 1235 1236 1159
1001. 1474 1159 1236 1237 1160; 1475 1160 1237 1238 1161; 1476 1161 1238 1239 1162
1002. 1477 1162 1239 1240 1163; 1478 1163 1240 38 1164; 1484 6 1241 1242 1165
1003. 1485 1165 1242 1243 1166; 1486 1166 1243 1244 1167; 1487 1167 1244 1245 1168
1004. 1488 1168 1245 1246 1169; 1489 1169 1246 1247 1170; 1490 1170 1247 1248 1171
1005. 1491 1171 1248 1249 1172; 1492 1172 1249 1250 1173; 1493 1173 1250 1251 1174
1006. 1494 1174 1251 1252 1175; 1495 1175 1252 1253 1176; 1496 1176 1253 1254 1177
1007. 1497 1177 1254 1255 1178; 1498 1178 1255 1256 1179; 1499 1179 1256 1257 1180
1008. 1500 1180 1257 1258 1181; 1501 1181 1258 1259 1182; 1502 1182 1259 1260 1183
1009. 1503 1183 1260 1261 14; 1504 14 1261 1262 1184; 1505 1184 1262 1263 1185
1010. 1506 1185 1263 1264 1186; 1507 1186 1264 1265 1187; 1508 1187 1265 1266 1188
1011. 1509 1188 1266 1267 1189; 1510 1189 1267 1268 1190; 1511 1190 1268 1269 1191
1012. 1512 1191 1269 1270 1192; 1513 1192 1270 1271 1193; 1514 1193 1271 1272 1194
1013. 1515 1194 1272 1273 1195; 1516 1195 1273 1274 1196; 1517 1196 1274 1275 1197
1014. 1518 1197 1275 1276 1198; 1519 1198 1276 1277 1199; 1520 1199 1277 1278 1200
1015. 1521 1200 1278 1279 1201; 1522 1201 1279 1280 1202; 1523 1202 1280 1281 22
1016. 1524 22 1281 1282 1203; 1525 1203 1282 1283 1204; 1526 1204 1283 1284 1205
1017. 1527 1205 1284 1285 1206; 1528 1206 1285 1286 1207; 1529 1207 1286 1287 1208
1018. 1530 1208 1287 1288 1209; 1531 1209 1288 1289 1210; 1532 1210 1289 1290 1211
1019. 1533 1211 1290 1291 1212; 1534 1212 1291 1292 1213; 1535 1213 1292 1293 1214
1020. 1536 1214 1293 1294 1215; 1537 1215 1294 1295 1216; 1538 1216 1295 1296 1217
1021. 1539 1217 1296 1297 1218; 1540 1218 1297 1298 1219; 1541 1219 1298 1299 1220
1022. 1542 1220 1299 1300 1221; 1543 1221 1300 1301 30; 1544 30 1301 1302 1222
1023. 1545 1222 1302 1303 1223; 1546 1223 1303 1304 1224; 1547 1224 1304 1305 1225
1024. 1548 1225 1305 1306 1226; 1549 1226 1306 1307 1227; 1550 1227 1307 1308 1228
1025. 1551 1228 1308 1309 1229; 1552 1229 1309 1310 1230; 1553 1230 1310 1311 1231
1026. 1554 1231 1311 1312 1232; 1555 1232 1312 1313 1233; 1556 1233 1313 1314 1234
1027. 1557 1234 1314 1315 1235; 1558 1235 1315 1316 1236; 1559 1236 1316 1317 1237
1028. 1560 1237 1317 1318 1238; 1561 1238 1318 1319 1239; 1562 1239 1319 1320 1240
1029. 1563 1240 1320 1321 38; 1569 1241 1322 1323 1242; 1570 1242 1323 1324 1243
1030. 1571 1243 1324 1325 1244; 1572 1244 1325 1326 1245; 1573 1245 1326 1327 1246
1031. 1574 1246 1327 1328 1247; 1575 1247 1328 1329 1248; 1576 1248 1329 1330 1249
1032. 1577 1249 1330 1331 1250; 1578 1250 1331 1332 1251; 1579 1251 1332 1333 1252
1033. 1580 1252 1333 1334 1253; 1581 1253 1334 1335 1254; 1582 1254 1335 1336 1255
1034. 1583 1255 1336 1337 1256; 1584 1256 1337 1338 1257; 1585 1257 1338 1339 1258
1035. 1586 1258 1339 1340 1259; 1587 1259 1340 1341 1260; 1588 1260 1341 1342 1261
1036. 1589 1261 1342 1343 1262; 1590 1262 1343 1344 1263; 1591 1263 1344 1345 1264
1037. 1592 1264 1345 1346 1265; 1593 1265 1346 1347 1266; 1594 1266 1347 1348 1267
1038. 1595 1267 1348 1349 1268; 1596 1268 1349 1350 1269; 1597 1269 1350 1351 1270
1039. 1598 1270 1351 1352 1271; 1599 1271 1352 1353 1272; 1600 1272 1353 1354 1273
1040. 1601 1273 1354 1355 1274; 1602 1274 1355 1356 1275; 1603 1275 1356 1357 1276
1041. 1604 1276 1357 1358 1277; 1605 1277 1358 1359 1278; 1606 1278 1359 1360 1279
1042. 1607 1279 1360 1361 1280; 1608 1280 1361 1362 1281; 1609 1281 1362 1363 1282
1043. 1610 1282 1363 1364 1283; 1611 1283 1364 1365 1284; 1612 1284 1365 1366 1285
1044. 1613 1285 1366 1367 1286; 1614 1286 1367 1368 1287; 1615 1287 1368 1369 1288
1045. 1616 1288 1369 1370 1289; 1617 1289 1370 1371 1290; 1618 1290 1371 1372 1291
1046. 1619 1291 1372 1373 1292; 1620 1292 1373 1374 1293; 1621 1293 1374 1375 1294
STAAD SPACE -- PAGE NO. 20

1047. 1622 1294 1375 1376 1295; 1623 1295 1376 1377 1296; 1624 1296 1377 1378 1297
1048. 1625 1297 1378 1379 1298; 1626 1298 1379 1380 1299; 1627 1299 1380 1381 1300
1049. 1628 1300 1381 1382 1301; 1629 1301 1382 1383 1302; 1630 1302 1383 1384 1303
1050. 1631 1303 1384 1385 1304; 1632 1304 1385 1386 1305; 1633 1305 1386 1387 1306
1051. 1634 1306 1387 1388 1307; 1635 1307 1388 1389 1308; 1636 1308 1389 1390 1309
1052. 1637 1309 1390 1391 1310; 1638 1310 1391 1392 1311; 1639 1311 1392 1393 1312
1053. 1640 1312 1393 1394 1313; 1641 1313 1394 1395 1314; 1642 1314 1395 1396 1315
1054. 1643 1315 1396 1397 1316; 1644 1316 1397 1398 1317; 1645 1317 1398 1399 1318
1055. 1646 1318 1399 1400 1319; 1647 1319 1400 1401 1320; 1648 1320 1401 1402 1321
1056. 1654 1322 1403 1404 1323; 1655 1323 1404 1405 1324; 1656 1324 1405 1406 1325
1057. 1657 1325 1406 1407 1326; 1658 1326 1407 1408 1327; 1659 1327 1408 1409 1328
1058. 1660 1328 1409 1410 1329; 1661 1329 1410 1411 1330; 1662 1330 1411 1412 1331
1059. 1663 1331 1412 1413 1332; 1664 1332 1413 1414 1333; 1665 1333 1414 1415 1334
1060. 1666 1334 1415 1416 1335; 1667 1335 1416 1417 1336; 1668 1336 1417 1418 1337
1061. 1669 1337 1418 1419 1338; 1670 1338 1419 1420 1339; 1671 1339 1420 1421 1340
1062. 1672 1340 1421 1422 1341; 1673 1341 1422 1423 1342; 1674 1342 1423 1424 1343
1063. 1675 1343 1424 1425 1344; 1676 1344 1425 1426 1345; 1677 1345 1426 1427 1346
1064. 1678 1346 1427 1428 1347; 1679 1347 1428 1429 1348; 1680 1348 1429 1430 1349
1065. 1681 1349 1430 1431 1350; 1682 1350 1431 1432 1351; 1683 1351 1432 1433 1352
1066. 1684 1352 1433 1434 1353; 1685 1353 1434 1435 1354; 1686 1354 1435 1436 1355
1067. 1687 1355 1436 1437 1356; 1688 1356 1437 1438 1357; 1689 1357 1438 1439 1358
1068. 1690 1358 1439 1440 1359; 1691 1359 1440 1441 1360; 1692 1360 1441 1442 1361
1069. 1693 1361 1442 1443 1362; 1694 1362 1443 1444 1363; 1695 1363 1444 1445 1364
1070. 1696 1364 1445 1446 1365; 1697 1365 1446 1447 1366; 1698 1366 1447 1448 1367
1071. 1699 1367 1448 1449 1368; 1700 1368 1449 1450 1369; 1701 1369 1450 1451 1370
1072. 1702 1370 1451 1452 1371; 1703 1371 1452 1453 1372; 1704 1372 1453 1454 1373
1073. 1705 1373 1454 1455 1374; 1706 1374 1455 1456 1375; 1707 1375 1456 1457 1376
1074. 1708 1376 1457 1458 1377; 1709 1377 1458 1459 1378; 1710 1378 1459 1460 1379
1075. 1711 1379 1460 1461 1380; 1712 1380 1461 1462 1381; 1713 1381 1462 1463 1382
1076. 1714 1382 1463 1464 1383; 1715 1383 1464 1465 1384; 1716 1384 1465 1466 1385
1077. 1717 1385 1466 1467 1386; 1718 1386 1467 1468 1387; 1719 1387 1468 1469 1388
1078. 1720 1388 1469 1470 1389; 1721 1389 1470 1471 1390; 1722 1390 1471 1472 1391
1079. 1723 1391 1472 1473 1392; 1724 1392 1473 1474 1393; 1725 1393 1474 1475 1394
1080. 1726 1394 1475 1476 1395; 1727 1395 1476 1477 1396; 1728 1396 1477 1478 1397
1081. 1729 1397 1478 1479 1398; 1730 1398 1479 1480 1399; 1731 1399 1480 1481 1400
1082. 1732 1400 1481 1482 1401; 1733 1401 1482 1483 1402; 1739 1403 1484 1485 1404
1083. 1740 1404 1485 1486 1405; 1741 1405 1486 1487 1406; 1742 1406 1487 1488 1407
1084. 1743 1407 1488 1489 1408; 1744 1408 1489 1490 1409; 1745 1409 1490 1491 1410
1085. 1746 1410 1491 1492 1411; 1747 1411 1492 1493 1412; 1748 1412 1493 1494 1413
1086. 1749 1413 1494 1495 1414; 1750 1414 1495 1496 1415; 1751 1415 1496 1497 1416
1087. 1752 1416 1497 1498 1417; 1753 1417 1498 1499 1418; 1754 1418 1499 1500 1419
1088. 1755 1419 1500 1501 1420; 1756 1420 1501 1502 1421; 1757 1421 1502 1503 1422
1089. 1758 1422 1503 1504 1423; 1759 1423 1504 1505 1424; 1760 1424 1505 1506 1425
1090. 1761 1425 1506 1507 1426; 1762 1426 1507 1508 1427; 1763 1427 1508 1509 1428
1091. 1764 1428 1509 1510 1429; 1765 1429 1510 1511 1430; 1766 1430 1511 1512 1431
1092. 1767 1431 1512 1513 1432; 1768 1432 1513 1514 1433; 1769 1433 1514 1515 1434
1093. 1770 1434 1515 1516 1435; 1771 1435 1516 1517 1436; 1772 1436 1517 1518 1437
1094. 1773 1437 1518 1519 1438; 1774 1438 1519 1520 1439; 1775 1439 1520 1521 1440
1095. 1776 1440 1521 1522 1441; 1777 1441 1522 1523 1442; 1778 1442 1523 1524 1443
1096. 1779 1443 1524 1525 1444; 1780 1444 1525 1526 1445; 1781 1445 1526 1527 1446
1097. 1782 1446 1527 1528 1447; 1783 1447 1528 1529 1448; 1784 1448 1529 1530 1449
1098. 1785 1449 1530 1531 1450; 1786 1450 1531 1532 1451; 1787 1451 1532 1533 1452
1099. 1788 1452 1533 1534 1453; 1789 1453 1534 1535 1454; 1790 1454 1535 1536 1455
1100. 1791 1455 1536 1537 1456; 1792 1456 1537 1538 1457; 1793 1457 1538 1539 1458
1101. 1794 1458 1539 1540 1459; 1795 1459 1540 1541 1460; 1796 1460 1541 1542 1461
1102. 1797 1461 1542 1543 1462; 1798 1462 1543 1544 1463; 1799 1463 1544 1545 1464
STAAD SPACE -- PAGE NO. 21

1103. 1800 1464 1545 1546 1465; 1801 1465 1546 1547 1466; 1802 1466 1547 1548 1467
1104. 1803 1467 1548 1549 1468; 1804 1468 1549 1550 1469; 1805 1469 1550 1551 1470
1105. 1806 1470 1551 1552 1471; 1807 1471 1552 1553 1472; 1808 1472 1553 1554 1473
1106. 1809 1473 1554 1555 1474; 1810 1474 1555 1556 1475; 1811 1475 1556 1557 1476
1107. 1812 1476 1557 1558 1477; 1813 1477 1558 1559 1478; 1814 1478 1559 1560 1479
1108. 1815 1479 1560 1561 1480; 1816 1480 1561 1562 1481; 1817 1481 1562 1563 1482
1109. 1818 1482 1563 1564 1483; 1824 1484 1565 1566 1485; 1825 1485 1566 1567 1486
1110. 1826 1486 1567 1568 1487; 1827 1487 1568 1569 1488; 1828 1488 1569 1570 1489
1111. 1829 1489 1570 1571 1490; 1830 1490 1571 1572 1491; 1831 1491 1572 1573 1492
1112. 1832 1492 1573 1574 1493; 1833 1493 1574 1575 1494; 1834 1494 1575 1576 1495
1113. 1835 1495 1576 1577 1496; 1836 1496 1577 1578 1497; 1837 1497 1578 1579 1498
1114. 1838 1498 1579 1580 1499; 1839 1499 1580 1581 1500; 1840 1500 1581 1582 1501
1115. 1841 1501 1582 1583 1502; 1842 1502 1583 1584 1503; 1843 1503 1584 1585 1504
1116. 1844 1504 1585 1586 1505; 1845 1505 1586 1587 1506; 1846 1506 1587 1588 1507
1117. 1847 1507 1588 1589 1508; 1848 1508 1589 1590 1509; 1849 1509 1590 1591 1510
1118. 1850 1510 1591 1592 1511; 1851 1511 1592 1593 1512; 1852 1512 1593 1594 1513
1119. 1853 1513 1594 1595 1514; 1854 1514 1595 1596 1515; 1855 1515 1596 1597 1516
1120. 1856 1516 1597 1598 1517; 1857 1517 1598 1599 1518; 1858 1518 1599 1600 1519
1121. 1859 1519 1600 1601 1520; 1860 1520 1601 1602 1521; 1861 1521 1602 1603 1522
1122. 1862 1522 1603 1604 1523; 1863 1523 1604 1605 1524; 1864 1524 1605 1606 1525
1123. 1865 1525 1606 1607 1526; 1866 1526 1607 1608 1527; 1867 1527 1608 1609 1528
1124. 1868 1528 1609 1610 1529; 1869 1529 1610 1611 1530; 1870 1530 1611 1612 1531
1125. 1871 1531 1612 1613 1532; 1872 1532 1613 1614 1533; 1873 1533 1614 1615 1534
1126. 1874 1534 1615 1616 1535; 1875 1535 1616 1617 1536; 1876 1536 1617 1618 1537
1127. 1877 1537 1618 1619 1538; 1878 1538 1619 1620 1539; 1879 1539 1620 1621 1540
1128. 1880 1540 1621 1622 1541; 1881 1541 1622 1623 1542; 1882 1542 1623 1624 1543
1129. 1883 1543 1624 1625 1544; 1884 1544 1625 1626 1545; 1885 1545 1626 1627 1546
1130. 1886 1546 1627 1628 1547; 1887 1547 1628 1629 1548; 1888 1548 1629 1630 1549
1131. 1889 1549 1630 1631 1550; 1890 1550 1631 1632 1551; 1891 1551 1632 1633 1552
1132. 1892 1552 1633 1634 1553; 1893 1553 1634 1635 1554; 1894 1554 1635 1636 1555
1133. 1895 1555 1636 1637 1556; 1896 1556 1637 1638 1557; 1897 1557 1638 1639 1558
1134. 1898 1558 1639 1640 1559; 1899 1559 1640 1641 1560; 1900 1560 1641 1642 1561
1135. 1901 1561 1642 1643 1562; 1902 1562 1643 1644 1563; 1903 1563 1644 1645 1564
1136. 1909 1565 1646 1647 1566; 1910 1566 1647 1648 1567; 1911 1567 1648 1649 1568
1137. 1912 1568 1649 1650 1569; 1913 1569 1650 1651 1570; 1914 1570 1651 1652 1571
1138. 1915 1571 1652 1653 1572; 1916 1572 1653 1654 1573; 1917 1573 1654 1655 1574
1139. 1918 1574 1655 1656 1575; 1919 1575 1656 1657 1576; 1920 1576 1657 1658 1577
1140. 1921 1577 1658 1659 1578; 1922 1578 1659 1660 1579; 1923 1579 1660 1661 1580
1141. 1924 1580 1661 1662 1581; 1925 1581 1662 1663 1582; 1926 1582 1663 1664 1583
1142. 1927 1583 1664 1665 1584; 1928 1584 1665 1666 1585; 1929 1585 1666 1667 1586
1143. 1930 1586 1667 1668 1587; 1931 1587 1668 1669 1588; 1932 1588 1669 1670 1589
1144. 1933 1589 1670 1671 1590; 1934 1590 1671 1672 1591; 1935 1591 1672 1673 1592
1145. 1936 1592 1673 1674 1593; 1937 1593 1674 1675 1594; 1938 1594 1675 1676 1595
1146. 1939 1595 1676 1677 1596; 1940 1596 1677 1678 1597; 1941 1597 1678 1679 1598
1147. 1942 1598 1679 1680 1599; 1943 1599 1680 1681 1600; 1944 1600 1681 1682 1601
1148. 1945 1601 1682 1683 1602; 1946 1602 1683 1684 1603; 1947 1603 1684 1685 1604
1149. 1948 1604 1685 1686 1605; 1949 1605 1686 1687 1606; 1950 1606 1687 1688 1607
1150. 1951 1607 1688 1689 1608; 1952 1608 1689 1690 1609; 1953 1609 1690 1691 1610
1151. 1954 1610 1691 1692 1611; 1955 1611 1692 1693 1612; 1956 1612 1693 1694 1613
1152. 1957 1613 1694 1695 1614; 1958 1614 1695 1696 1615; 1959 1615 1696 1697 1616
1153. 1960 1616 1697 1698 1617; 1961 1617 1698 1699 1618; 1962 1618 1699 1700 1619
1154. 1963 1619 1700 1701 1620; 1964 1620 1701 1702 1621; 1965 1621 1702 1703 1622
1155. 1966 1622 1703 1704 1623; 1967 1623 1704 1705 1624; 1968 1624 1705 1706 1625
1156. 1969 1625 1706 1707 1626; 1970 1626 1707 1708 1627; 1971 1627 1708 1709 1628
1157. 1972 1628 1709 1710 1629; 1973 1629 1710 1711 1630; 1974 1630 1711 1712 1631
1158. 1975 1631 1712 1713 1632; 1976 1632 1713 1714 1633; 1977 1633 1714 1715 1634
STAAD SPACE -- PAGE NO. 22

1159. 1978 1634 1715 1716 1635; 1979 1635 1716 1717 1636; 1980 1636 1717 1718 1637
1160. 1981 1637 1718 1719 1638; 1982 1638 1719 1720 1639; 1983 1639 1720 1721 1640
1161. 1984 1640 1721 1722 1641; 1985 1641 1722 1723 1642; 1986 1642 1723 1724 1643
1162. 1987 1643 1724 1725 1644; 1988 1644 1725 1726 1645; 2065 1646 8 1727 1647
1163. 2066 1647 1727 1728 1648; 2067 1648 1728 1729 1649; 2068 1649 1729 1730 1650
1164. 2069 1650 1730 1731 1651; 2070 1651 1731 1732 1652; 2071 1652 1732 1733 1653
1165. 2072 1653 1733 1734 1654; 2073 1654 1734 1735 1655; 2074 1655 1735 1736 1656
1166. 2075 1656 1736 1737 1657; 2076 1657 1737 1738 1658; 2077 1658 1738 1739 1659
1167. 2078 1659 1739 1740 1660; 2079 1660 1740 1741 1661; 2080 1661 1741 1742 1662
1168. 2081 1662 1742 1743 1663; 2082 1663 1743 1744 1664; 2083 1664 1744 1745 1665
1169. 2084 1665 1745 16 1666; 2085 1666 16 1746 1667; 2086 1667 1746 1747 1668
1170. 2087 1668 1747 1748 1669; 2088 1669 1748 1749 1670; 2089 1670 1749 1750 1671
1171. 2090 1671 1750 1751 1672; 2091 1672 1751 1752 1673; 2092 1673 1752 1753 1674
1172. 2093 1674 1753 1754 1675; 2094 1675 1754 1755 1676; 2095 1676 1755 1756 1677
1173. 2096 1677 1756 1757 1678; 2097 1678 1757 1758 1679; 2098 1679 1758 1759 1680
1174. 2099 1680 1759 1760 1681; 2100 1681 1760 1761 1682; 2101 1682 1761 1762 1683
1175. 2102 1683 1762 1763 1684; 2103 1684 1763 1764 1685; 2104 1685 1764 24 1686
1176. 2105 1686 24 1765 1687; 2106 1687 1765 1766 1688; 2107 1688 1766 1767 1689
1177. 2108 1689 1767 1768 1690; 2109 1690 1768 1769 1691; 2110 1691 1769 1770 1692
1178. 2111 1692 1770 1771 1693; 2112 1693 1771 1772 1694; 2113 1694 1772 1773 1695
1179. 2114 1695 1773 1774 1696; 2115 1696 1774 1775 1697; 2116 1697 1775 1776 1698
1180. 2117 1698 1776 1777 1699; 2118 1699 1777 1778 1700; 2119 1700 1778 1779 1701
1181. 2120 1701 1779 1780 1702; 2121 1702 1780 1781 1703; 2122 1703 1781 1782 1704
1182. 2123 1704 1782 1783 1705; 2124 1705 1783 32 1706; 2125 1706 32 1784 1707
1183. 2126 1707 1784 1785 1708; 2127 1708 1785 1786 1709; 2128 1709 1786 1787 1710
1184. 2129 1710 1787 1788 1711; 2130 1711 1788 1789 1712; 2131 1712 1789 1790 1713
1185. 2132 1713 1790 1791 1714; 2133 1714 1791 1792 1715; 2134 1715 1792 1793 1716
1186. 2135 1716 1793 1794 1717; 2136 1717 1794 1795 1718; 2137 1718 1795 1796 1719
1187. 2138 1719 1796 1797 1720; 2139 1720 1797 1798 1721; 2140 1721 1798 1799 1722
1188. 2141 1722 1799 1800 1723; 2142 1723 1800 1801 1724; 2143 1724 1801 1802 1725
1189. 2144 1725 1802 40 1726
1190. ELEMENT PROPERTY
1191. 73 75 77 79 81 83 85 87 89 91 93 95 97 99 101 103 105 107 109 111 113 115 -
1192. 117 119 121 123 125 127 129 131 133 135 137 139 141 143 145 147 149 151 153 -
1193. 155 157 159 161 163 165 167 169 171 173 175 177 179 181 183 185 187 189 191 -
1194. 193 195 197 199 201 203 205 207 209 211 213 215 217 219 221 223 225 227 229 -
1195. 231 237 TO 316 322 TO 401 407 TO 486 492 TO 571 577 TO 656 733 TO 812 818 -
1196. 819 TO 897 903 TO 982 988 TO 1067 1073 TO 1152 1158 TO 1237 1243 TO 1322 1399 -
1197. 1400 TO 1478 1484 TO 1563 1569 TO 1648 1654 TO 1733 1739 TO 1818 1824 TO 1903 -
1198. 1909 TO 1988 2065 TO 2144 THICKNESS 1.5
1199. DEFINE MATERIAL START
1200. ISOTROPIC CONCRETE
1201. E 2.17184E+07
1202. POISSON 0.17
1203. DENSITY 23.5615
1204. ALPHA 5.5E-06
1205. DAMP 0.05
1206. G 9.28137E+06
1207. TYPE CONCRETE
1208. STRENGTH FCU 27578.9
1209. END DEFINE MATERIAL
1210. MEMBER PROPERTY
1211. 1 4 7 10 19 21 23 25 34 36 38 40 49 51 53 55 64 66 68 70 PRIS YD 1.2 ZD 1.2
1212. 12 14 16 18 27 29 31 33 42 44 46 48 57 59 61 63 72 74 76 78 80 82 84 86 88 -
1213. 90 92 94 96 98 100 102 104 106 108 112 114 116 118 120 122 124 126 128 130 -
1214. 132 134 136 138 140 142 144 146 148 152 154 156 158 160 162 164 166 168 170 -
STAAD SPACE -- PAGE NO. 23

1215. 172 174 176 178 180 182 184 186 188 192 194 196 198 200 202 204 206 208 210 -
1216. 212 214 216 218 220 222 224 226 228 657 TO 732 1323 TO 1398 1989 TO 2063 -
1217. 2064 TAPERED 1.6 0.3 1.6 2 0.3 2 0.3
1218. 3 6 9 20 22 24 35 37 39 50 52 54 65 67 69 71 110 150 190 230 232 TO 236 317 -
1219. 318 TO 321 402 TO 406 487 TO 491 572 TO 576 813 TO 817 898 TO 902 983 TO 987 -
1220. 1068 TO 1072 1153 TO 1157 1238 TO 1242 1479 TO 1483 1564 TO 1568 -
1221. 1649 TO 1653 1734 TO 1738 1819 TO 1823 1904 TO 1907 -
1222. 1908 TAPERED 1.9 0.3 1.9 1.5 0.3 1.5 0.3
1223. CONSTANTS
1224. MATERIAL CONCRETE ALL
1225. SUPPORTS
1226. 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 FIXED
1227. DEFINE MOVING LOAD
1228. TYPE 1 LOAD 3444 3444
1229. DIST 3.6 WID 2.06
1230. LOAD 101 LOADTYPE NONE TITLE WATER CURRENT
1231. MEMBER LOAD
1232. 1 4 7 10 19 21 23 25 34 36 38 40 49 51 53 55 64 66 68 70 TRAP GZ 0 1.164 0 4
1233. LOAD 201 LOADTYPE NONE TITLE CENTRIFUGAL
1234. LOAD GENERATION 50 ADD LOAD 201
1235. TYPE 1 -3.8 12 7.31 XINC 1
1236. LOAD 301 LOADTYPE NONE TITLE WAVE FORCE
1237. JOINT LOAD
1238. 922 942 962 982 1002 FY 1122.9
1239. 2 10 18 26 34 FZ 2871
1240. LOAD 401 LOADTYPE NONE TITLE SNOW LOAD
1241. MEMBER LOAD
1242. 3 6 9 20 22 24 35 37 39 50 52 54 65 67 69 71 110 150 190 230 232 TO 236 317 -
1243. 318 TO 321 402 TO 406 487 TO 491 572 TO 576 813 TO 817 898 TO 902 983 TO 987 -
1244. 1068 TO 1072 1153 TO 1157 1238 TO 1242 1479 TO 1483 1564 TO 1568 -
1245. 1649 TO 1653 1734 TO 1738 1819 TO 1823 1904 TO 1908 UNI GY -30
1246. ELEMENT LOAD
1247. 73 75 77 79 81 83 85 87 89 91 93 95 97 99 101 103 105 107 109 111 113 115 -
1248. 117 119 121 123 125 127 129 131 133 135 137 139 141 143 145 147 149 151 153 -
STAAD SPACE -- PAGE NO. 24

1249. 155 157 159 161 163 165 167 169 171 173 175 177 179 181 183 185 187 189 191 -
1250. 193 195 197 199 201 203 205 207 209 211 213 215 217 219 221 223 225 227 229 -
1251. 231 237 TO 316 322 TO 401 407 TO 486 492 TO 571 577 TO 656 733 TO 812 818 -
1252. 819 TO 897 903 TO 982 988 TO 1067 1073 TO 1152 1158 TO 1237 1243 TO 1322 1399 -
1253. 1400 TO 1478 1484 TO 1563 1569 TO 1648 1654 TO 1733 1739 TO 1818 1824 TO 1903 -
1254. 1909 TO 1988 2065 TO 2144 PR GY -9
1255. LOAD 501 LOADTYPE NONE TITLE TEMPERATURE LOAD
1256. TEMPERATURE LOAD
1257. 1 3 4 6 7 9 10 12 14 16 18 TO 25 27 29 31 33 TO 40 42 44 46 48 TO 55 57 59 -
1258. 61 63 TO 2144 TEMP 26.7
1259. LOAD 601 LOADTYPE NONE TITLE BARGE IMPACT LOAD
1260. JOINT LOAD
1261. 24 FZ -118393
1262. PERFORM ANALYSIS

P R O B L E M S T A T I S T I C S
-----------------------------------

NUMBER OF JOINTS 1802 NUMBER OF MEMBERS 445
NUMBER OF PLATES 1680 NUMBER OF SOLIDS 0
NUMBER OF SURFACES 0 NUMBER OF SUPPORTS 20

Using 64-bit analysis engine.

SOLVER USED IS THE IN-CORE ADVANCED MATH SOLVER

TOTAL PRIMARY LOAD CASES = 56, TOTAL DEGREES OF FREEDOM = 10692
TOTAL LOAD COMBINATION CASES = 0 SO FAR.

1263. FINISH
