Challenge

Project 1 _Creating an Architectural plan for the provided plot size and develop relevant basic structural drawings

AIM:

            To draw the residential building of dimensions 60'x 20' with the following drawings

1) Architectural drawing

  • plot drawing
  • ground floor plan
  • first floor plan
  • elevation plan

2) Structural drawing

  • section view
  • footing layout
  • column layout
  • beam layout

INTRODUCTION:

  • THE RESIDENTIAL BUILDING TO BE DRAWN WITH PLOT DIMENSIONS ARE 60' X 20'.

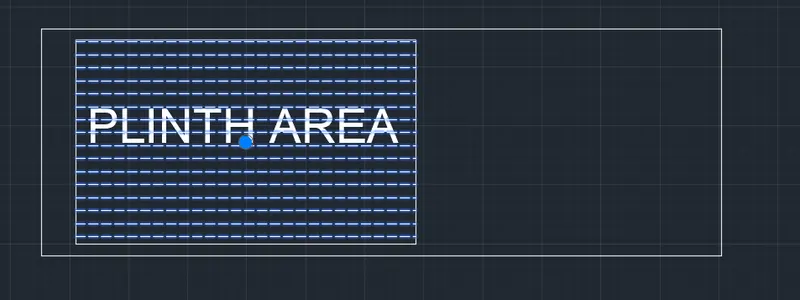

  • THE PLINTH DIMENSIONS ARE CHOSEN AS 30' X 18'
  • THE G+1 FLOOR IS DESIGNED AS DUPLEX HOUSE WITH STAIRS INSIDE THE HOME.

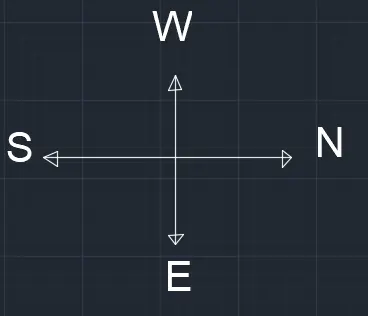

  • THE PLOT IS EAST FACING.
  • THE BUILDING IS DESIGNED WITH FOLLOWING ROOMS
  • GROUND FLOOR GREAT ROOM
  • KITCHEN ( OPEN )
  • IN GROUND FLOOR TWO BED ROOMS
  • STAIRCASE TO FIRST FLOOR
  • FIRST FLOOR GREAT ROOM
  • IN FIRST FLOOR TWO BED ROOMS
  • BALCONY
  • STAIRCASE TO ROOF
  • BUILDING IS DESIGNED WITH MAIN DOOR AT THE NORTH EAST FACING NORTH AND MAIN GATE AT EAST NORTH POSITION. INITIALLY LAYERS ARE CREATED FOR ALL THE COMPONENTS OF THE HOUSE.
    THE DIMENSIONS OF THE COMPONENTS OF HOUSE ARE AS FOLLOWS

WALLS

  • THICKNESS OF MAIN WALLS IS TAKEN AS 9"
  • INTERNAL WALL THICKNESS IS TAKEN AS 4.5"

COLUMN AND BEAM

  • ALL THE COLUMNS SIZE ARE 9"X 12"
  • ALL THE BEAMS ARE SIZE ARE 9"X 9"
  • REBAR SPECIFICATION.

DOORS

  • DOORS ARE THREE TYPES ARE USED
  • MAIN DOOR ( D1 ) SIZE IS 4' X 7'
  • D2 DOOR SIZE IS 3'6" X 7'
  • D3 DOOR SIZE IS 3' X 6'

WINDOWS

  • WINDOWS ARE TWO TYPES ARE USED
  • W WINDOWS SIZE IS 6' X 5'
  • W1 WINDOWS SIZE IS 4' X 5'

VENTILATORS

  • VENTILATORS ARE ONE TYPES ARE USED
  • V VENTILATOR SIZE IS 2' X 2'

STAIRCASE

  • INNER STAIRCASE CONSIST OF 21 STEPS
  • THREAD AND RAISER ARE TAKEN AS 10" AND 6"
  • HAND RAILS ARE 2" IN DIAMETER AND HEIGHT OF 3'

COMPOUND WALL

  • HEIGHT OF COMPOUND WALL IS TAKEN AS 6'
  • THICKNESS OF COMPOUND WALL IS SIMILAR TO WALL THICKNESS IS 9"


PROCEDURE :

  • OPEN AUTOCAD
  • CHANGE UNITS AS YOUR REQURED
  • TYPE UN IN COMMAND BOX AND PRESS ENTER
  • CHANGE UNITS TYPE TO DECIMAL AND PRECISION TO 0.00 AND INSRTION SCALE TO MILLIMETERS
  • NEXT TYPE D IN COMMAND BOX AND PRESS ENTER
  • CHANGE DIMSTYLE AS BASED ON UNITS
  • COMMAND USED IN THIS
  • UNITS COMMAND
  • DIMSTYLE COMMAND
  • LINE COMMAND
  • TRIME COMMAND
  • REC COMMAND
  • DIM COMMAND
  • OFFSET COMMAND
  • CIRCLE COMMAND
  • BLOCK COMMAND
  • BEDIT COMMAND
  • INSERT COMMAND
  • ATTRIBUTE COMMAND
  • TEXT COMMAND
  • IN ABOVE DRAWING ALL THE LINES ARE DRAWN BY USING THE LINE COMMAND IN THE BELOW COMMAND SECTION.
  • ALL THE TEXT IN THE ABOVE DRAWING ARE WRTTEN BY USING THE LINE COMMAND
  • DIM COMMAND IS USED TO GIVE ALL THE DIMENSIONS TI THE DRAWING
  • TRIM COMMAND IS USED TO REMOVE UNWANTED OBJECTS FROM THE DRAWING.
  • REC COMMAND IS USED TO DRAW THE TABLES
  • OFFSET THE EMPLATES ALL THE TEMPLATES ARE CREATED AS BLOCKS
  • ALL THE BLOCKS ARE SAVED BY DIFFERENT NAMES TO DIFFENRENT BLOCKS.
  • THE TEXT INSIDE THE BLOCKS ARE EDITED BY USING ATTRIBUTES.
  • THEN INSERT TOOL AND WE CAN INSERT THE CREATED BLOCKS IN THE DRAWING BY USING INSERT COMMAND.
  • CIRCLE COMMAND IS USED TO DRAW ALL THE CIRCLES IN ABOVE DRAWING.

TO SE

  • T THE DRAWING UNITS OF THE SHEET.
  • TO DRAWN THE HORIZONTAL AND VERTICAL LINES BY USEING THE CONSTRUCTION LINE COMMAND.
  • TO CREATE THE CORNER BY USEING THE TRIM COMMAND.

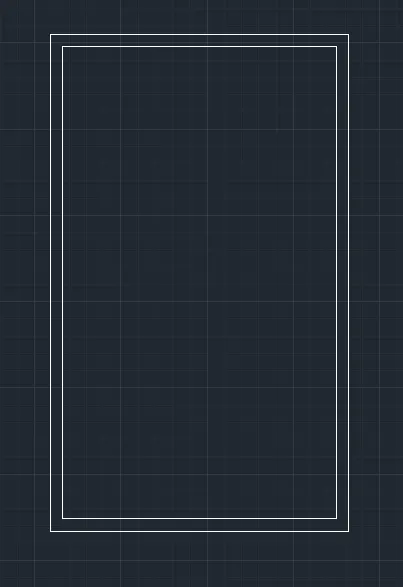

  • IN ORDER TO CREATE OUTER WALL OF 250mm THICK BY USEING THE OFFSET COMMAND.

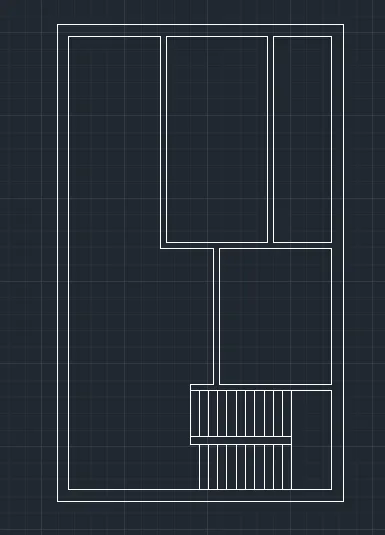

  • IN ORDER TO CREATE ROOMS AS PER REQUIRED ROOM SIZES BY USEING THE OFFSET COMMAND.
  • IN ORDER TO CREATE INTERAL WALL OF 150mm THICK BY USEING THE OFFSET COMMAND.

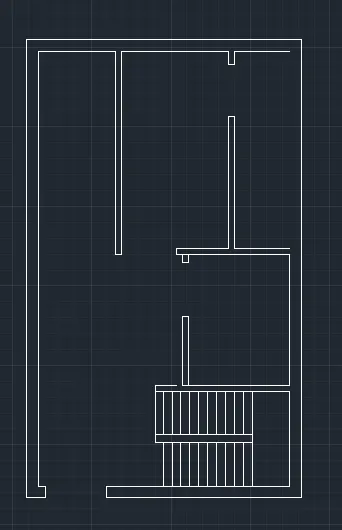

  • IN ORDER TO REMOVE THE EXTRA LINES BY USEING THE TRIM COMMAND.
  • TYPE HATCH IN COMMAND BOX AND CLICK ON HATCH COMMAND

IN OR

  • DER TO CREATE THE SECTION LINE AS YOUR REQUIRED SEXTION A - A.
  • TO PROJECTION THE LINE AS PER SECTION LINE BY USEING THE CONSTRUCTION LINE COMMAND.
  • TO DRAWN THE FINAL SEXTION A - A BY USE OF PROJECTION LINES
  • THE PERAPET WALL , STAIRS AND THE OVER HEAD TANK ARE DRAWN AS PER THE DIMENSTIONS BY USEING REQUIRED COMANDS.
  • TYPE HATCH IN COMMAND BOX AND CLICK ON HATCH COMMAND
  • IN ORDER TO CREATE THE SECTION LINE AS YOUR REQUIRED SEXTION A - A.
  • TO PROJECTION THE LINE AS PER SECTION LINE BY USEING THE CONSTRUCTION LINE COMMAND.
  • TO DRAWN THE FINAL SEXTION A - A BY USE OF PROJECTION LINES
  • THE PERAPET WALL ARE DRAWN AS PER THE DIMENSTIONS BY USEING REQUIRED COMANDS.
  • TYPE HATCH IN COMMAND BOX AND CLICK ON HATCH COMMAND

RESULT:

ARCHITECTURAL DRAWING

1. PLOT DRAWING

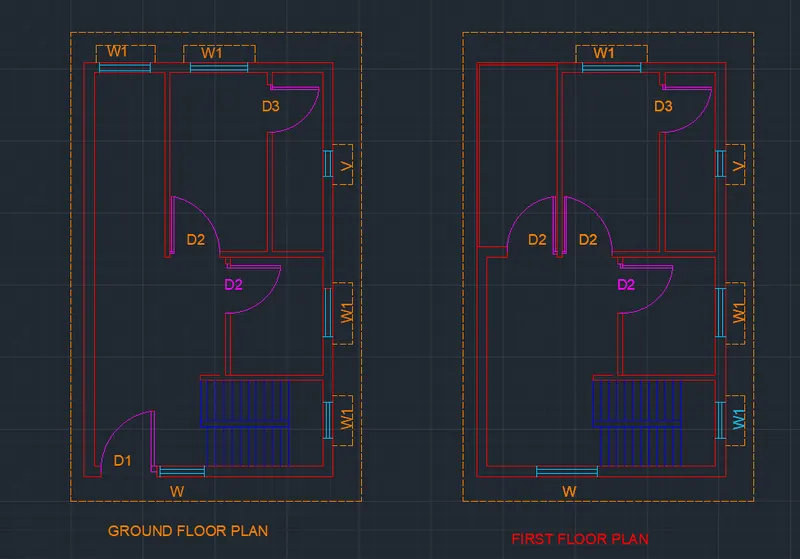

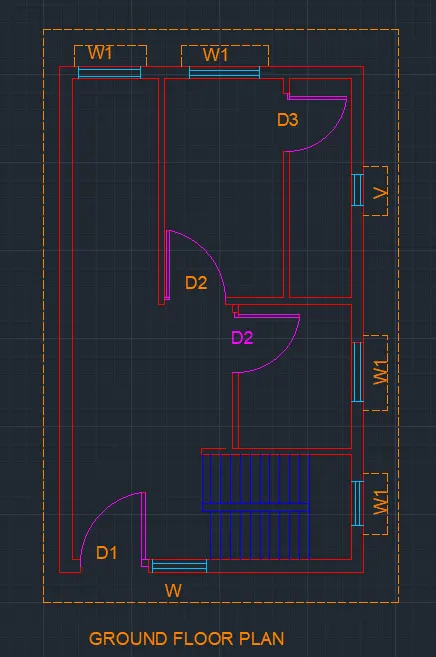

2. GROUND FLOOR PLAN

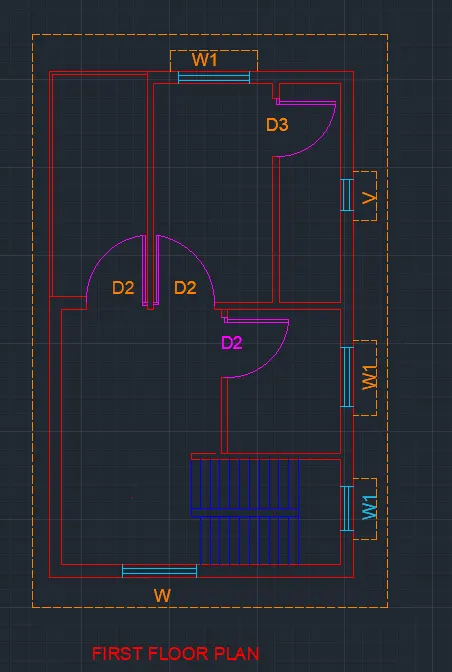

3. FIRST FLOOR PLAN

BOTH

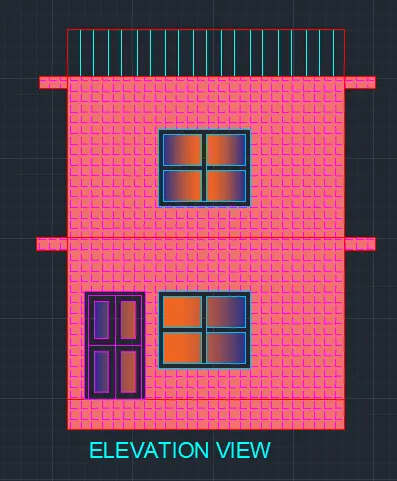

4. ELEVATION VIEW

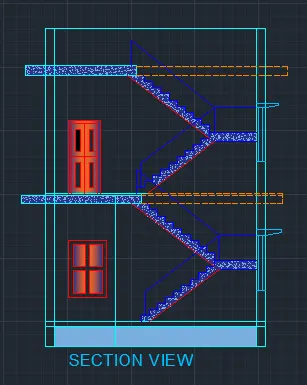

5. SECTION VIEW

STRUCTURAL DRAWING

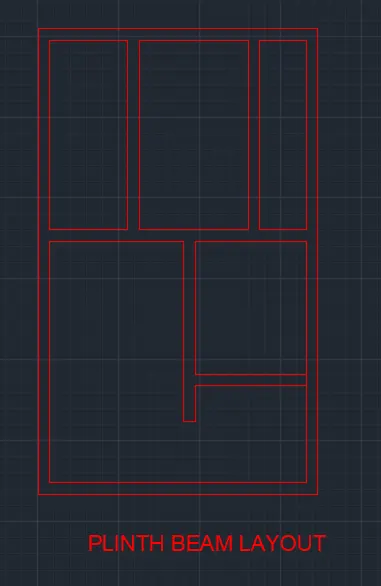

1. PLINTH BEAM LAYOUT

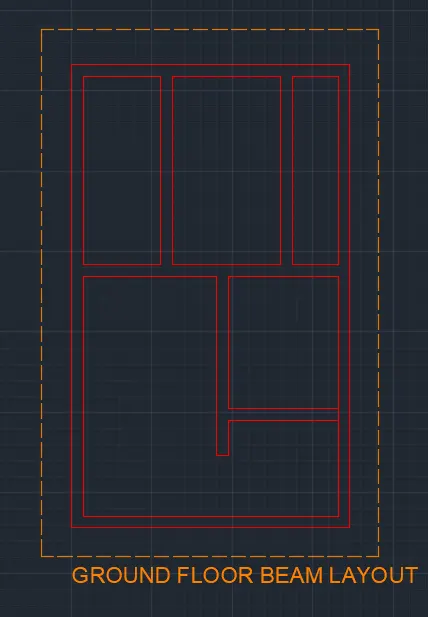

2. GROUND FLOOR BEAM LAYOUT

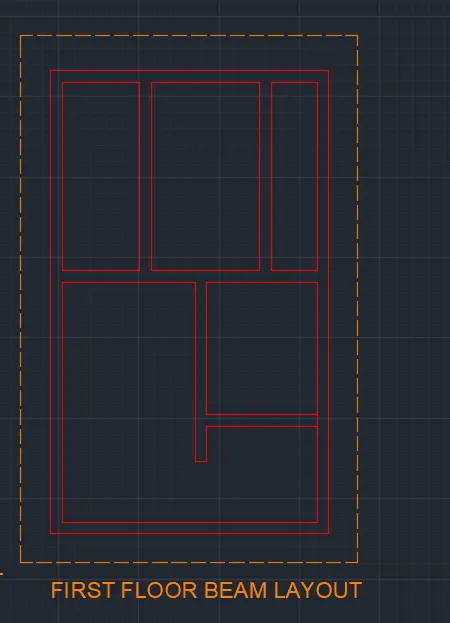

3.FIRST FLOOR BEAM LAYOUT

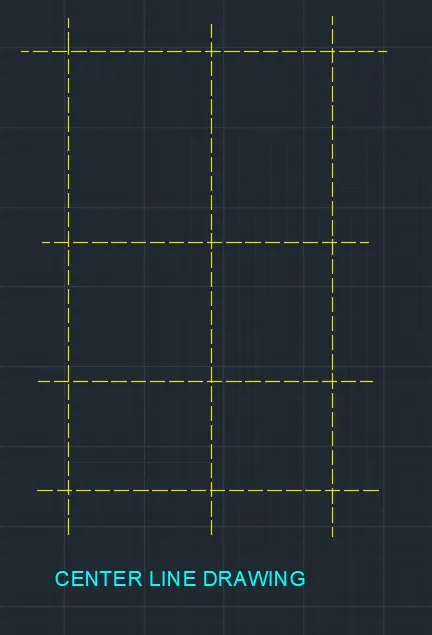

4.CENTER LINE DRAWING

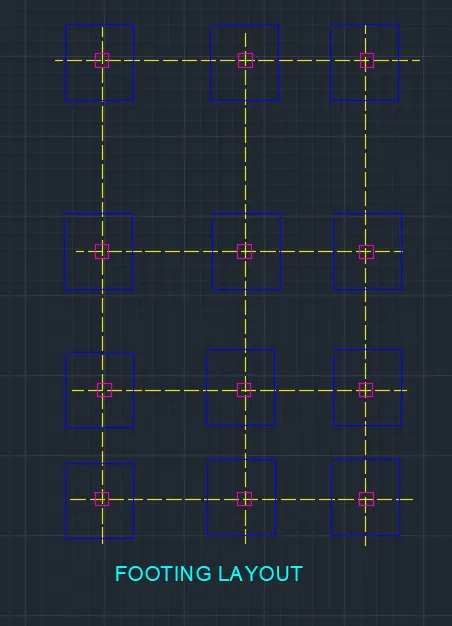

5. FOOTING LAYOUT

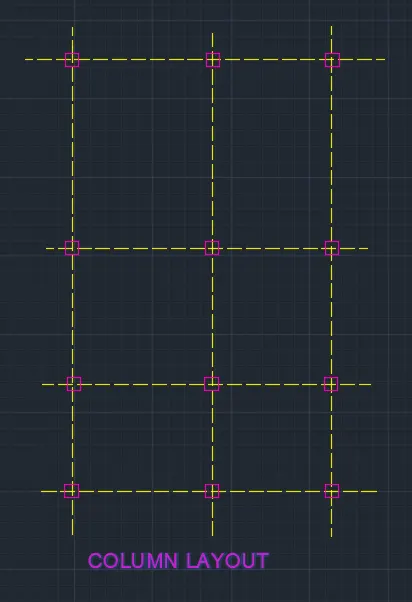

6. COLUMN LAYOUT
