Week 9 Challenge
Aim: To calculate the wave load on the bridge superstructure and analyse model in Staad pro.
Introduction: The given bridge is of steel composite girder type.The maximum crest elevation for the wave is 3 m. The deck of the slab is supported by three I Girders. Each I Girder is 1.7 m height with a top and bottom flange width of 2.5m. The thickness of flange and web is 500 mmThe Span of the bridge is 12m. The width of deck slab is 9m and the thickness of deck slab is 2m. Assume constant r as 5. Assume Cva as 3. The Storm elevation is 8.5m. Take Cr as 0.4
Procedure:
Step 1 - To calculate wave load

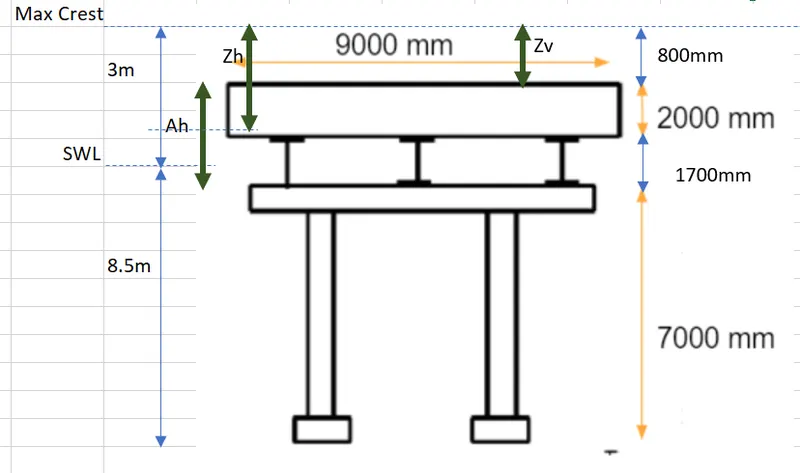

Assumptions and heights considered are as per below diagram.
Delta Zh = Max crest - centroid of Ah = 3 -[(2+1.7)/2] = 1.15m
Delta Zv = Max crest - bridge deck = 3-0.8 =2.2m
N =3
Fv = Unit weight of water x Delta Zv x Av = 10x2.2x[9x(2+1.7)/2]=366.3 kN
Fvmax = CvaXFv = 3x366.3 kN
Fh = Unit weight of water x Delta Zh x Ah = 10x1.15x(12x3) = 414 kN
Fhmax = (1+Cr (N-1))xCvaxFh = (1+0.4(3-1))x3x414=2235.6 kN
Step 2 : To create staad model and apply wave load
Assuming height of pier as 7m for staad model and transverse distance between them 4m
Span = 12m, Size of pier = 1m Dia
Create 1st node at 0,0,0 (X,Y,Z as Longitudinal,Vertical,Transverse respectively) and 2nd node at 0,7,0 then connect them by adding beam and assign fixed support at the bottom. Create circle concrete property of 1m diameter and assign it to the beam
Copy the beam and paste it in X=12m ,then copy both the beams and paste it at Z=4m

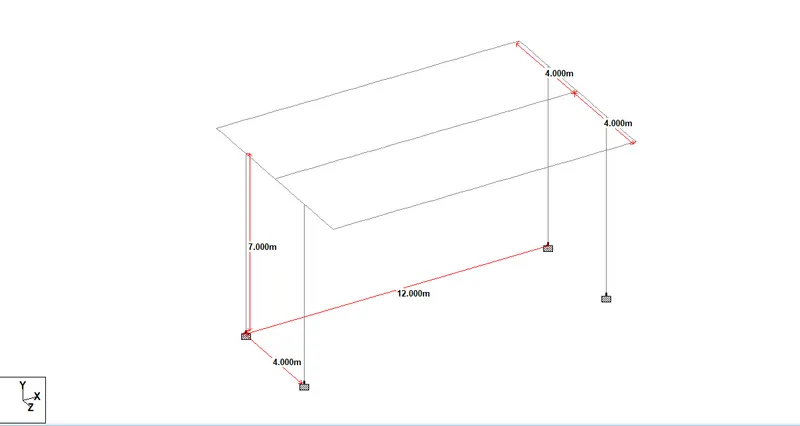

Then create beam by inserting nodes as shown

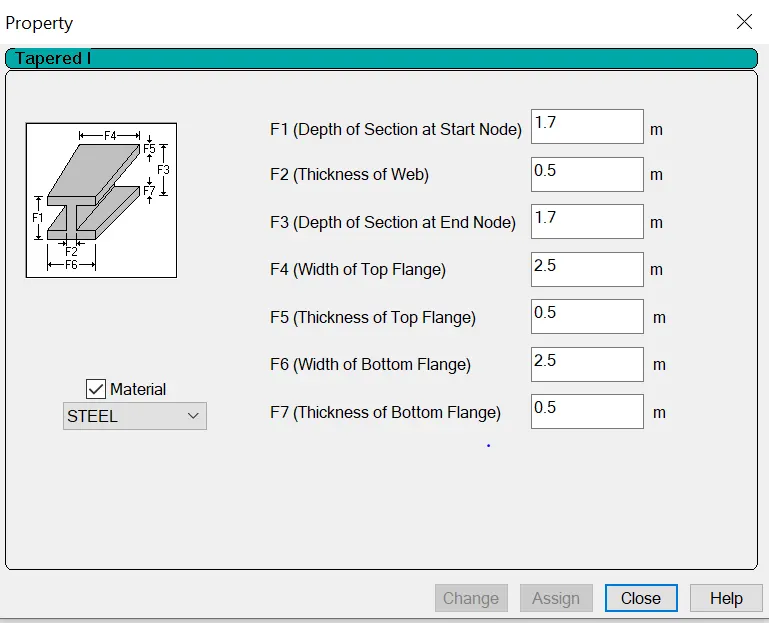

For Longitudinal girder assign the following property

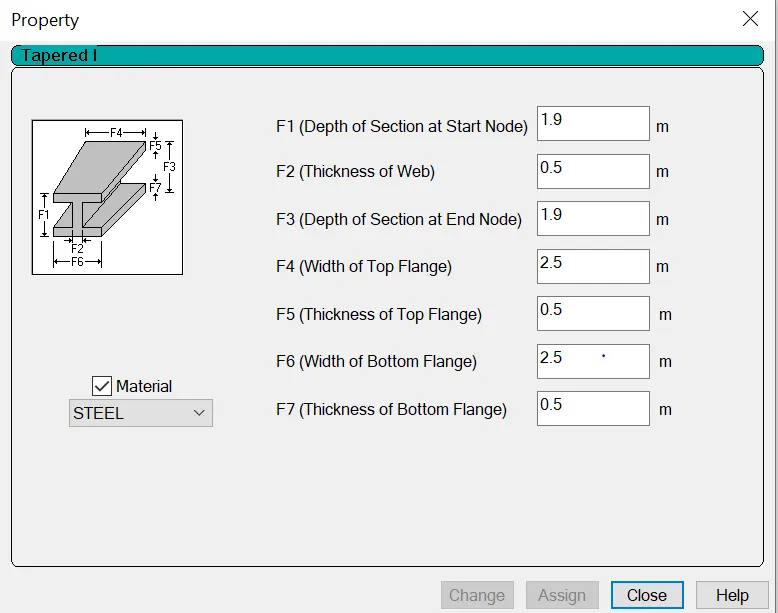

For Cross girders assign property as shown below:

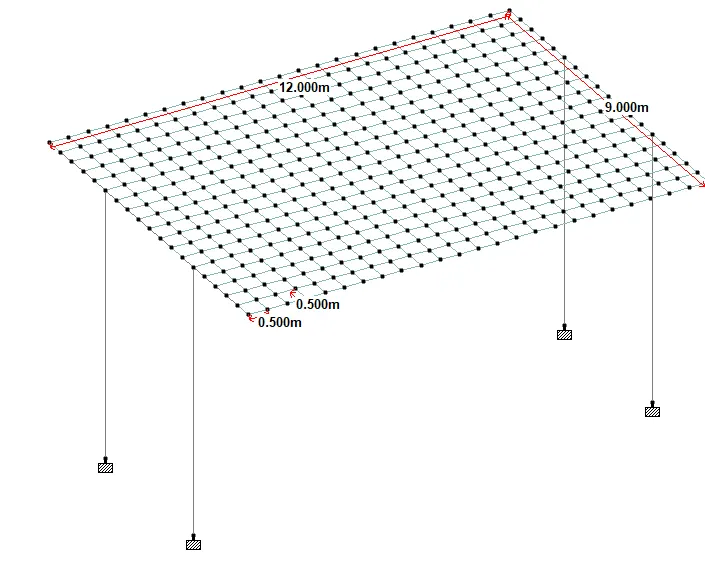

Now create plate mesh of 0.5m square dimension and 2m thick for 9x12m deck by using translation repeat

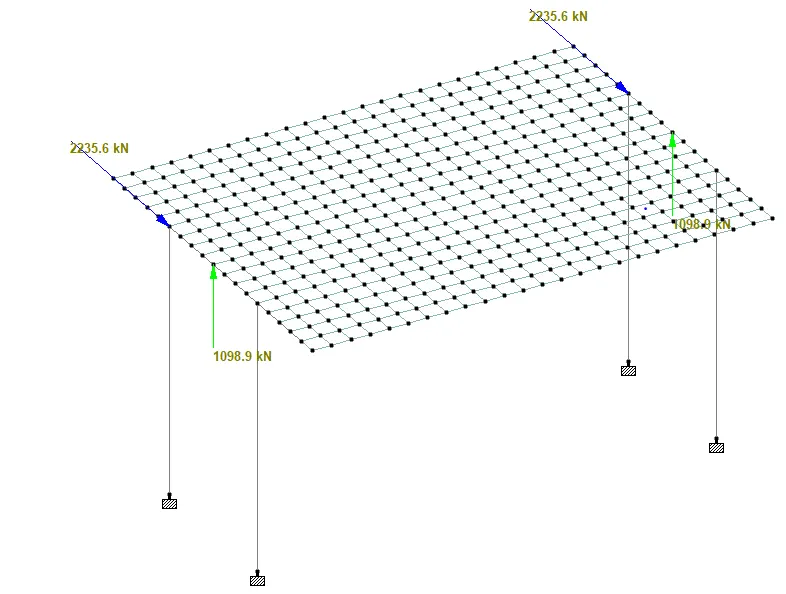

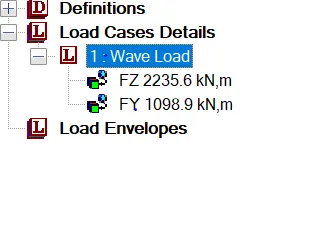

Now Add Calculated wave load in the model
Now analyse the structure
Results :

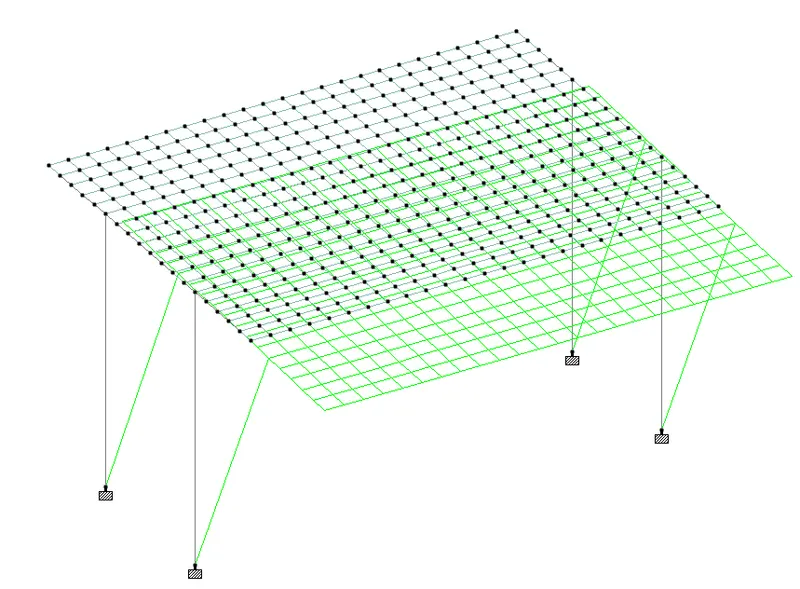

Deflection diagram

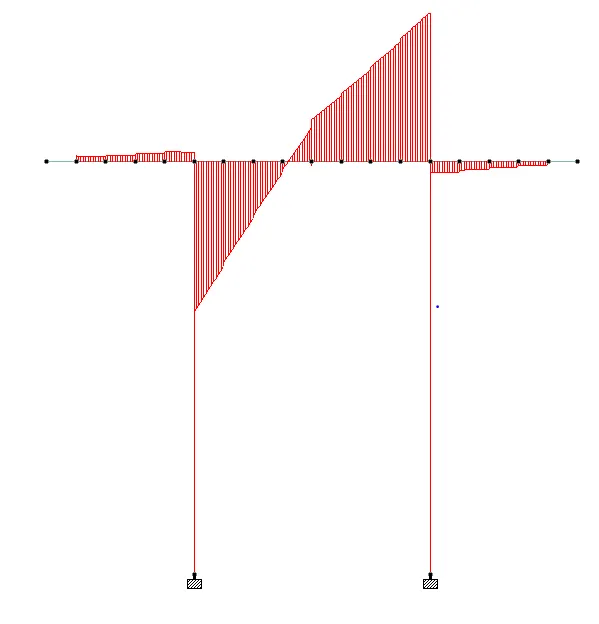

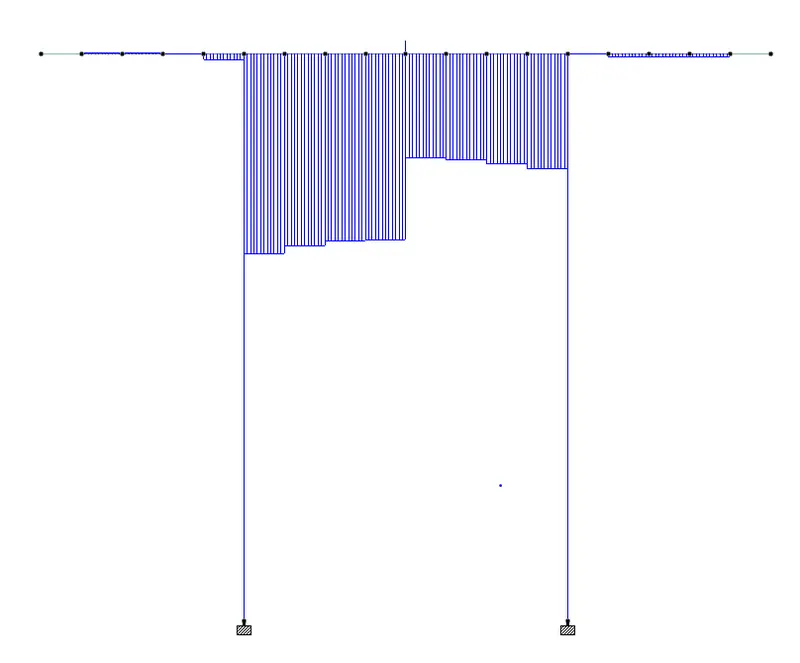

Bending Moment Diagram Mz

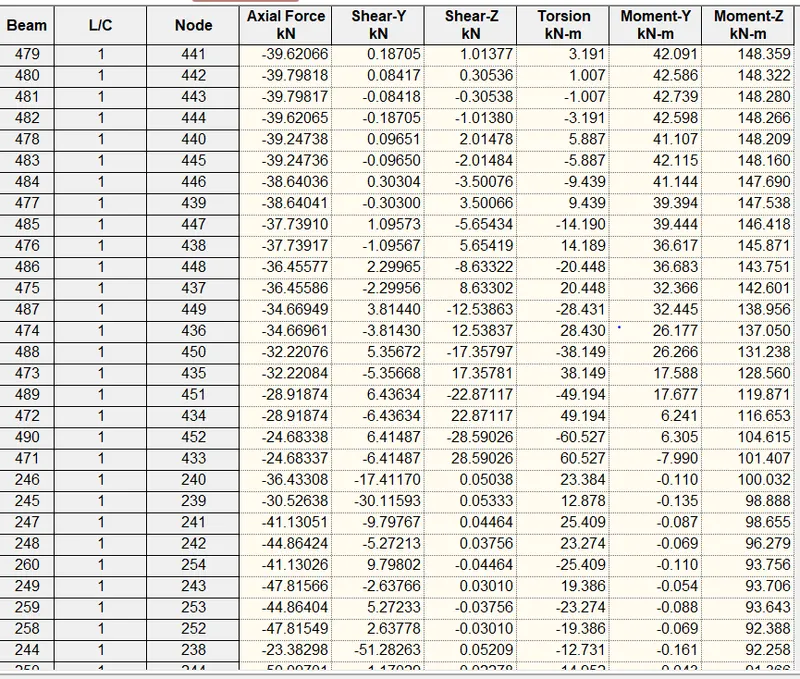

Maximum MZ in Longitudinal girder

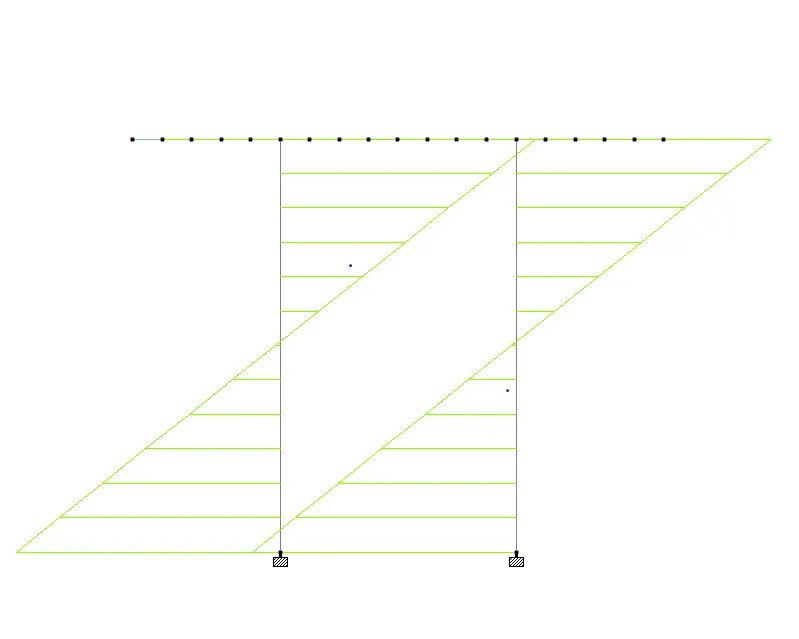

Bending moment Diagram MY

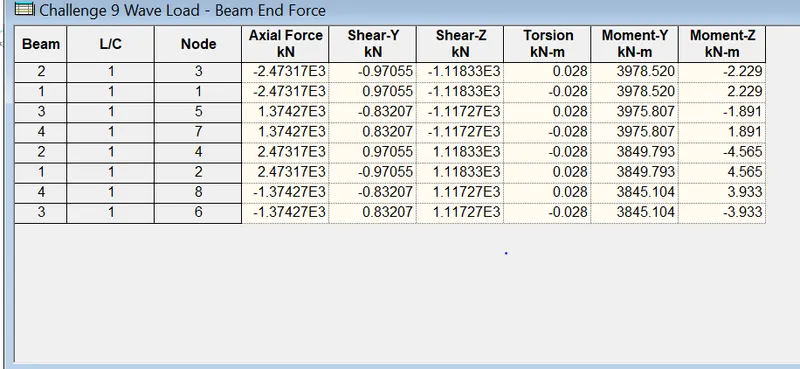

Maximum MY in Pier
Shear force Fy

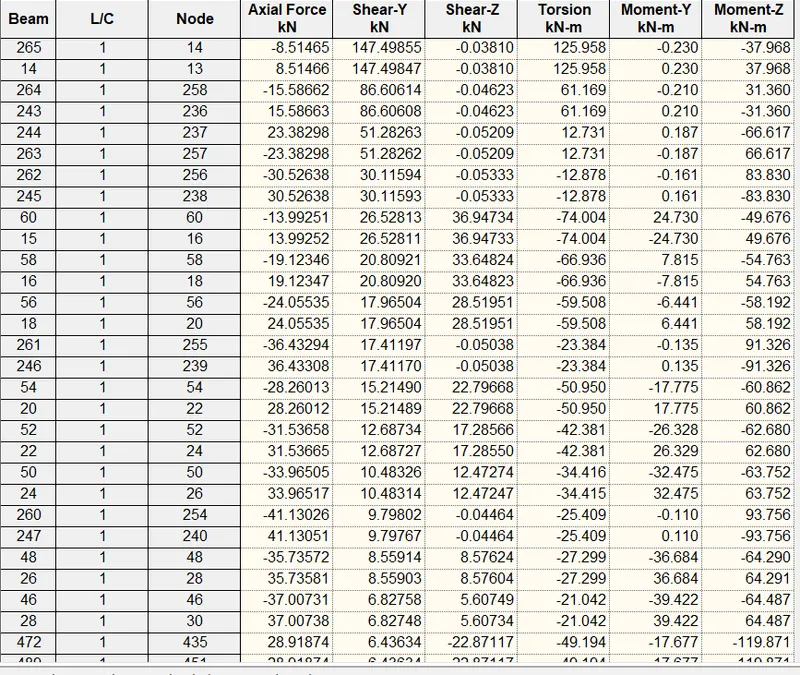

Maximum Shear Y in Girder
Report:
1. STAAD SPACE
INPUT FILE: C:\Users\Muthulakshmi\Downloads\Old Laptop data of 1st week\Challenge Staad\Challenge 9 Wa.. .STD
2. START JOB INFORMATION
3. ENGINEER DATE 20-JUL-22
4. END JOB INFORMATION
5. INPUT WIDTH 79
6. UNIT METER KN
7. JOINT COORDINATES
8. 1 0 0 0; 2 0 7.00001 0; 3 12 0 0; 4 12 7.00001 0; 5 0 0 4.00001
9. 6 0 7.00001 4.00001; 7 12 0 4.00001; 8 12 7.00001 4.00001; 9 0 7.00001 -2
10. 10 12 7.00001 -2; 11 0 7.00001 6.00001; 12 12 7.00001 6.00001; 13 0 7.00001 2
11. 14 12 7.00001 2; 15 0 7.00001 6.50001; 16 0.500001 7.00001 6.00001
12. 17 0.500001 7.00001 6.50001; 18 1 7.00001 6.00001; 19 1 7.00001 6.50001
13. 20 1.5 7.00001 6.00001; 21 1.5 7.00001 6.50001; 22 2 7.00001 6.00001
14. 23 2 7.00001 6.50001; 24 2.50001 7.00001 6.00001; 25 2.50001 7.00001 6.50001
15. 26 3.00001 7.00001 6.00001; 27 3.00001 7.00001 6.50001
16. 28 3.50001 7.00001 6.00001; 29 3.50001 7.00001 6.50001
17. 30 4.00001 7.00001 6.00001; 31 4.00001 7.00001 6.50001
18. 32 4.50001 7.00001 6.00001; 33 4.50001 7.00001 6.50001
19. 34 5.00001 7.00001 6.00001; 35 5.00001 7.00001 6.50001
20. 36 5.50001 7.00001 6.00001; 37 5.50001 7.00001 6.50001
21. 38 6.00001 7.00001 6.00001; 39 6.00001 7.00001 6.50001
22. 40 6.50001 7.00001 6.00001; 41 6.50001 7.00001 6.50001
23. 42 7.00001 7.00001 6.00001; 43 7.00001 7.00001 6.50001
24. 44 7.50002 7.00001 6.00001; 45 7.50002 7.00001 6.50001
25. 46 8.00002 7.00001 6.00001; 47 8.00002 7.00001 6.50001
26. 48 8.50002 7.00001 6.00001; 49 8.50002 7.00001 6.50001
27. 50 9.00002 7.00001 6.00001; 51 9.00002 7.00001 6.50001
28. 52 9.50002 7.00001 6.00001; 53 9.50002 7.00001 6.50001; 54 10 7.00001 6.00001
29. 55 10 7.00001 6.50001; 56 10.5 7.00001 6.00001; 57 10.5 7.00001 6.50001
30. 58 11 7.00001 6.00001; 59 11 7.00001 6.50001; 60 11.5 7.00001 6.00001
31. 61 11.5 7.00001 6.50001; 62 12 7.00001 6.50001; 63 0 7.00001 5.50001
32. 64 12 7.00001 5.50001; 65 0.500001 7.00001 5.50001; 66 1 7.00001 5.50001
33. 67 1.5 7.00001 5.50001; 68 2 7.00001 5.50001; 69 2.50001 7.00001 5.50001
34. 70 3.00001 7.00001 5.50001; 71 3.50001 7.00001 5.50001
35. 72 4.00001 7.00001 5.50001; 73 4.50001 7.00001 5.50001
36. 74 5.00001 7.00001 5.50001; 75 5.50001 7.00001 5.50001
37. 76 6.00001 7.00001 5.50001; 77 6.50001 7.00001 5.50001
38. 78 7.00001 7.00001 5.50001; 79 7.50002 7.00001 5.50001
STAAD SPACE -- PAGE NO. 2
39. 80 8.00002 7.00001 5.50001; 81 8.50002 7.00001 5.50001
40. 82 9.00002 7.00001 5.50001; 83 9.50002 7.00001 5.50001; 84 10 7.00001 5.50001
41. 85 10.5 7.00001 5.50001; 86 11 7.00001 5.50001; 87 11.5 7.00001 5.50001
42. 88 0 7.00001 5.00001; 89 12 7.00001 5.00001; 90 0.500001 7.00001 5.00001
43. 91 1 7.00001 5.00001; 92 1.5 7.00001 5.00001; 93 2 7.00001 5.00001
44. 94 2.50001 7.00001 5.00001; 95 3.00001 7.00001 5.00001
45. 96 3.50001 7.00001 5.00001; 97 4.00001 7.00001 5.00001
46. 98 4.50001 7.00001 5.00001; 99 5.00001 7.00001 5.00001
47. 100 5.50001 7.00001 5.00001; 101 6.00001 7.00001 5.00001
48. 102 6.50001 7.00001 5.00001; 103 7.00001 7.00001 5.00001
49. 104 7.50002 7.00001 5.00001; 105 8.00002 7.00001 5.00001
50. 106 8.50002 7.00001 5.00001; 107 9.00002 7.00001 5.00001
51. 108 9.50002 7.00001 5.00001; 109 10 7.00001 5.00001; 110 10.5 7.00001 5.00001
52. 111 11 7.00001 5.00001; 112 11.5 7.00001 5.00001; 113 0 7.00001 4.50001
53. 114 12 7.00001 4.50001; 115 0.500001 7.00001 4.50001; 116 1 7.00001 4.50001
54. 117 1.5 7.00001 4.50001; 118 2 7.00001 4.50001; 119 2.50001 7.00001 4.50001
55. 120 3.00001 7.00001 4.50001; 121 3.50001 7.00001 4.50001
56. 122 4.00001 7.00001 4.50001; 123 4.50001 7.00001 4.50001
57. 124 5.00001 7.00001 4.50001; 125 5.50001 7.00001 4.50001
58. 126 6.00001 7.00001 4.50001; 127 6.50001 7.00001 4.50001
59. 128 7.00001 7.00001 4.50001; 129 7.50002 7.00001 4.50001
60. 130 8.00002 7.00001 4.50001; 131 8.50002 7.00001 4.50001
61. 132 9.00002 7.00001 4.50001; 133 9.50002 7.00001 4.50001
62. 134 10 7.00001 4.50001; 135 10.5 7.00001 4.50001; 136 11 7.00001 4.50001
63. 137 11.5 7.00001 4.50001; 138 0.500001 7.00001 4.00001; 139 1 7.00001 4.00001
64. 140 1.5 7.00001 4.00001; 141 2 7.00001 4.00001; 142 2.50001 7.00001 4.00001
65. 143 3.00001 7.00001 4.00001; 144 3.50001 7.00001 4.00001
66. 145 4.00001 7.00001 4.00001; 146 4.50001 7.00001 4.00001
67. 147 5.00001 7.00001 4.00001; 148 5.50001 7.00001 4.00001
68. 149 6.00001 7.00001 4.00001; 150 6.50001 7.00001 4.00001
69. 151 7.00001 7.00001 4.00001; 152 7.50002 7.00001 4.00001
70. 153 8.00002 7.00001 4.00001; 154 8.50002 7.00001 4.00001
71. 155 9.00002 7.00001 4.00001; 156 9.50002 7.00001 4.00001
72. 157 10 7.00001 4.00001; 158 10.5 7.00001 4.00001; 159 11 7.00001 4.00001
73. 160 11.5 7.00001 4.00001; 161 0 7.00001 3.5; 162 12 7.00001 3.5
74. 163 0.500001 7.00001 3.5; 164 1 7.00001 3.5; 165 1.5 7.00001 3.5
75. 166 2 7.00001 3.5; 167 2.50001 7.00001 3.5; 168 3.00001 7.00001 3.5
76. 169 3.50001 7.00001 3.5; 170 4.00001 7.00001 3.5; 171 4.50001 7.00001 3.5
77. 172 5.00001 7.00001 3.5; 173 5.50001 7.00001 3.5; 174 6.00001 7.00001 3.5
78. 175 6.50001 7.00001 3.5; 176 7.00001 7.00001 3.5; 177 7.50002 7.00001 3.5
79. 178 8.00002 7.00001 3.5; 179 8.50002 7.00001 3.5; 180 9.00002 7.00001 3.5
80. 181 9.50002 7.00001 3.5; 182 10 7.00001 3.5; 183 10.5 7.00001 3.5
81. 184 11 7.00001 3.5; 185 11.5 7.00001 3.5; 186 0 7.00001 3; 187 12 7.00001 3
82. 188 0.500001 7.00001 3; 189 1 7.00001 3; 190 1.5 7.00001 3; 191 2 7.00001 3
83. 192 2.50001 7.00001 3; 193 3.00001 7.00001 3; 194 3.50001 7.00001 3
84. 195 4.00001 7.00001 3; 196 4.50001 7.00001 3; 197 5.00001 7.00001 3
85. 198 5.50001 7.00001 3; 199 6.00001 7.00001 3; 200 6.50001 7.00001 3
86. 201 7.00001 7.00001 3; 202 7.50002 7.00001 3; 203 8.00002 7.00001 3
87. 204 8.50002 7.00001 3; 205 9.00002 7.00001 3; 206 9.50002 7.00001 3
88. 207 10 7.00001 3; 208 10.5 7.00001 3; 209 11 7.00001 3; 210 11.5 7.00001 3
89. 211 0 7.00001 2.5; 212 12 7.00001 2.5; 213 0.500001 7.00001 2.5
90. 214 1 7.00001 2.5; 215 1.5 7.00001 2.5; 216 2 7.00001 2.5
91. 217 2.50001 7.00001 2.5; 218 3.00001 7.00001 2.5; 219 3.50001 7.00001 2.5
92. 220 4.00001 7.00001 2.5; 221 4.50001 7.00001 2.5; 222 5.00001 7.00001 2.5
93. 223 5.50001 7.00001 2.5; 224 6.00001 7.00001 2.5; 225 6.50001 7.00001 2.5
94. 226 7.00001 7.00001 2.5; 227 7.50002 7.00001 2.5; 228 8.00002 7.00001 2.5
STAAD SPACE -- PAGE NO. 3
95. 229 8.50002 7.00001 2.5; 230 9.00002 7.00001 2.5; 231 9.50002 7.00001 2.5
96. 232 10 7.00001 2.5; 233 10.5 7.00001 2.5; 234 11 7.00001 2.5
97. 235 11.5 7.00001 2.5; 236 0.500001 7.00001 2; 237 1 7.00001 2
98. 238 1.5 7.00001 2; 239 2 7.00001 2; 240 2.50001 7.00001 2
99. 241 3.00001 7.00001 2; 242 3.50001 7.00001 2; 243 4.00001 7.00001 2
100. 244 4.50001 7.00001 2; 245 5.00001 7.00001 2; 246 5.50001 7.00001 2
101. 247 6.00001 7.00001 2; 248 6.50001 7.00001 2; 249 7.00001 7.00001 2
102. 250 7.50002 7.00001 2; 251 8.00002 7.00001 2; 252 8.50002 7.00001 2
103. 253 9.00002 7.00001 2; 254 9.50002 7.00001 2; 255 10 7.00001 2
104. 256 10.5 7.00001 2; 257 11 7.00001 2; 258 11.5 7.00001 2; 259 0 7.00001 1.5
105. 260 12 7.00001 1.5; 261 0.500001 7.00001 1.5; 262 1 7.00001 1.5
106. 263 1.5 7.00001 1.5; 264 2 7.00001 1.5; 265 2.50001 7.00001 1.5
107. 266 3.00001 7.00001 1.5; 267 3.50001 7.00001 1.5; 268 4.00001 7.00001 1.5
108. 269 4.50001 7.00001 1.5; 270 5.00001 7.00001 1.5; 271 5.50001 7.00001 1.5
109. 272 6.00001 7.00001 1.5; 273 6.50001 7.00001 1.5; 274 7.00001 7.00001 1.5
110. 275 7.50002 7.00001 1.5; 276 8.00002 7.00001 1.5; 277 8.50002 7.00001 1.5
111. 278 9.00002 7.00001 1.5; 279 9.50002 7.00001 1.5; 280 10 7.00001 1.5
112. 281 10.5 7.00001 1.5; 282 11 7.00001 1.5; 283 11.5 7.00001 1.5
113. 284 0 7.00001 0.999999; 285 12 7.00001 0.999999; 286 0.500001 7.00001 0.999999
114. 287 1 7.00001 0.999999; 288 1.5 7.00001 0.999999; 289 2 7.00001 0.999999
115. 290 2.50001 7.00001 0.999999; 291 3.00001 7.00001 0.999999
116. 292 3.50001 7.00001 0.999999; 293 4.00001 7.00001 0.999999
117. 294 4.50001 7.00001 0.999999; 295 5.00001 7.00001 0.999999
118. 296 5.50001 7.00001 0.999999; 297 6.00001 7.00001 0.999999
119. 298 6.50001 7.00001 0.999999; 299 7.00001 7.00001 0.999999
120. 300 7.50002 7.00001 0.999999; 301 8.00002 7.00001 0.999999
121. 302 8.50002 7.00001 0.999999; 303 9.00002 7.00001 0.999999
122. 304 9.50002 7.00001 0.999999; 305 10 7.00001 0.999999
123. 306 10.5 7.00001 0.999999; 307 11 7.00001 0.999999; 308 11.5 7.00001 0.999999
124. 309 0 7.00001 0.499998; 310 12 7.00001 0.499998; 311 0.500001 7.00001 0.499998
125. 312 1 7.00001 0.499998; 313 1.5 7.00001 0.499998; 314 2 7.00001 0.499998
126. 315 2.50001 7.00001 0.499998; 316 3.00001 7.00001 0.499998
127. 317 3.50001 7.00001 0.499998; 318 4.00001 7.00001 0.499998
128. 319 4.50001 7.00001 0.499998; 320 5.00001 7.00001 0.499998
129. 321 5.50001 7.00001 0.499998; 322 6.00001 7.00001 0.499998
130. 323 6.50001 7.00001 0.499998; 324 7.00001 7.00001 0.499998
131. 325 7.50002 7.00001 0.499998; 326 8.00002 7.00001 0.499998
132. 327 8.50002 7.00001 0.499998; 328 9.00002 7.00001 0.499998
133. 329 9.50002 7.00001 0.499998; 330 10 7.00001 0.499998
134. 331 10.5 7.00001 0.499998; 332 11 7.00001 0.499998; 333 11.5 7.00001 0.499998
135. 334 0.500001 7.00001 -2.71302E-06; 335 1 7.00001 -2.71302E-06
136. 336 1.5 7.00001 -2.71302E-06; 337 2 7.00001 -2.71302E-06
137. 338 2.50001 7.00001 -2.71302E-06; 339 3.00001 7.00001 -2.71302E-06
138. 340 3.50001 7.00001 -2.71302E-06; 341 4.00001 7.00001 -2.71302E-06
139. 342 4.50001 7.00001 -2.71302E-06; 343 5.00001 7.00001 -2.71302E-06
140. 344 5.50001 7.00001 -2.71302E-06; 345 6.00001 7.00001 -2.71302E-06
141. 346 6.50001 7.00001 -2.71302E-06; 347 7.00001 7.00001 -2.71302E-06
142. 348 7.50002 7.00001 -2.71302E-06; 349 8.00002 7.00001 -2.71302E-06
143. 350 8.50002 7.00001 -2.71302E-06; 351 9.00002 7.00001 -2.71302E-06
144. 352 9.50002 7.00001 -2.71302E-06; 353 10 7.00001 -2.71302E-06
145. 354 10.5 7.00001 -2.71302E-06; 355 11 7.00001 -2.71302E-06
146. 356 11.5 7.00001 -2.71302E-06; 357 0 7.00001 -0.500004
147. 358 12 7.00001 -0.500004; 359 0.500001 7.00001 -0.500004
148. 360 1 7.00001 -0.500004; 361 1.5 7.00001 -0.500004; 362 2 7.00001 -0.500004
149. 363 2.50001 7.00001 -0.500004; 364 3.00001 7.00001 -0.500004
150. 365 3.50001 7.00001 -0.500004; 366 4.00001 7.00001 -0.500004
STAAD SPACE -- PAGE NO. 4
151. 367 4.50001 7.00001 -0.500004; 368 5.00001 7.00001 -0.500004
152. 369 5.50001 7.00001 -0.500004; 370 6.00001 7.00001 -0.500004
153. 371 6.50001 7.00001 -0.500004; 372 7.00001 7.00001 -0.500004
154. 373 7.50002 7.00001 -0.500004; 374 8.00002 7.00001 -0.500004
155. 375 8.50002 7.00001 -0.500004; 376 9.00002 7.00001 -0.500004
156. 377 9.50002 7.00001 -0.500004; 378 10 7.00001 -0.500004
157. 379 10.5 7.00001 -0.500004; 380 11 7.00001 -0.500004
158. 381 11.5 7.00001 -0.500004; 382 0 7.00001 -1; 383 12 7.00001 -1.
159. 384 0.500001 7.00001 -1; 385 1 7.00001 -1; 386 1.5 7.00001 -1.
160. 387 2 7.00001 -1; 388 2.50001 7.00001 -1; 389 3.00001 7.00001 -1.
161. 390 3.50001 7.00001 -1; 391 4.00001 7.00001 -1; 392 4.50001 7.00001 -1.
162. 393 5.00001 7.00001 -1; 394 5.50001 7.00001 -1; 395 6.00001 7.00001 -1.
163. 396 6.50001 7.00001 -1; 397 7.00001 7.00001 -1; 398 7.50002 7.00001 -1.
164. 399 8.00002 7.00001 -1; 400 8.50002 7.00001 -1; 401 9.00002 7.00001 -1.
165. 402 9.50002 7.00001 -1; 403 10 7.00001 -1; 404 10.5 7.00001 -1.
166. 405 11 7.00001 -1; 406 11.5 7.00001 -1; 407 0 7.00001 -1.50001
167. 408 12 7.00001 -1.50001; 409 0.500001 7.00001 -1.50001; 410 1 7.00001 -1.50001
168. 411 1.5 7.00001 -1.50001; 412 2 7.00001 -1.50001; 413 2.50001 7.00001 -1.50001
169. 414 3.00001 7.00001 -1.50001; 415 3.50001 7.00001 -1.50001
170. 416 4.00001 7.00001 -1.50001; 417 4.50001 7.00001 -1.50001
171. 418 5.00001 7.00001 -1.50001; 419 5.50001 7.00001 -1.50001
172. 420 6.00001 7.00001 -1.50001; 421 6.50001 7.00001 -1.50001
173. 422 7.00001 7.00001 -1.50001; 423 7.50002 7.00001 -1.50001
174. 424 8.00002 7.00001 -1.50001; 425 8.50002 7.00001 -1.50001
175. 426 9.00002 7.00001 -1.50001; 427 9.50002 7.00001 -1.50001
176. 428 10 7.00001 -1.50001; 429 10.5 7.00001 -1.50001; 430 11 7.00001 -1.50001
177. 431 11.5 7.00001 -1.50001; 432 0.500001 7.00001 -2; 433 1 7.00001 -2
178. 434 1.5 7.00001 -2; 435 2 7.00001 -2; 436 2.50001 7.00001 -2
179. 437 3.00001 7.00001 -2; 438 3.50001 7.00001 -2; 439 4.00001 7.00001 -2
180. 440 4.50001 7.00001 -2; 441 5.00001 7.00001 -2; 442 5.50001 7.00001 -2
181. 443 6.00001 7.00001 -2; 444 6.50001 7.00001 -2; 445 7.00001 7.00001 -2
182. 446 7.50002 7.00001 -2; 447 8.00002 7.00001 -2; 448 8.50002 7.00001 -2
183. 449 9.00002 7.00001 -2; 450 9.50002 7.00001 -2; 451 10 7.00001 -2
184. 452 10.5 7.00001 -2; 453 11 7.00001 -2; 454 11.5 7.00001 -2
185. 455 0 7.00001 -2.50001; 456 12 7.00001 -2.50001; 457 0.500001 7.00001 -2.50001
186. 458 1 7.00001 -2.50001; 459 1.5 7.00001 -2.50001; 460 2 7.00001 -2.50001
187. 461 2.50001 7.00001 -2.50001; 462 3.00001 7.00001 -2.50001
188. 463 3.50001 7.00001 -2.50001; 464 4.00001 7.00001 -2.50001
189. 465 4.50001 7.00001 -2.50001; 466 5.00001 7.00001 -2.50001
190. 467 5.50001 7.00001 -2.50001; 468 6.00001 7.00001 -2.50001
191. 469 6.50001 7.00001 -2.50001; 470 7.00001 7.00001 -2.50001
192. 471 7.50002 7.00001 -2.50001; 472 8.00002 7.00001 -2.50001
193. 473 8.50002 7.00001 -2.50001; 474 9.00002 7.00001 -2.50001
194. 475 9.50002 7.00001 -2.50001; 476 10 7.00001 -2.50001
195. 477 10.5 7.00001 -2.50001; 478 11 7.00001 -2.50001; 479 11.5 7.00001 -2.50001
196. MEMBER INCIDENCES
197. 1 1 2; 2 3 4; 3 5 6; 4 7 8; 5 2 309; 6 4 310; 7 2 357; 8 4 358; 9 6 113
198. 10 8 114; 11 13 211; 12 14 212; 13 9 432; 14 13 236; 15 11 16; 16 16 18
199. 18 18 20; 20 20 22; 22 22 24; 24 24 26; 26 26 28; 28 28 30; 30 30 32; 32 32 34
200. 34 34 36; 36 36 38; 38 38 40; 40 40 42; 42 42 44; 44 44 46; 46 46 48; 48 48 50
201. 50 50 52; 52 52 54; 54 54 56; 56 56 58; 58 58 60; 60 60 12; 63 63 11; 64 64 12
202. 89 88 63; 90 89 64; 115 113 88; 116 114 89; 165 161 6; 166 162 8; 191 186 161
203. 192 187 162; 217 211 186; 218 212 187; 243 236 237; 244 237 238; 245 238 239
204. 246 239 240; 247 240 241; 248 241 242; 249 242 243; 250 243 244; 251 244 245
205. 252 245 246; 253 246 247; 254 247 248; 255 248 249; 256 249 250; 257 250 251
206. 258 251 252; 259 252 253; 260 253 254; 261 254 255; 262 255 256; 263 256 257
STAAD SPACE -- PAGE NO. 5
207. 264 257 258; 265 258 14; 290 259 13; 291 260 14; 316 284 259; 317 285 260
208. 342 309 284; 343 310 285; 392 357 382; 393 358 383; 418 382 407; 419 383 408
209. 444 407 9; 445 408 10; 470 432 433; 471 433 434; 472 434 435; 473 435 436
210. 474 436 437; 475 437 438; 476 438 439; 477 439 440; 478 440 441; 479 441 442
211. 480 442 443; 481 443 444; 482 444 445; 483 445 446; 484 446 447; 485 447 448
212. 486 448 449; 487 449 450; 488 450 451; 489 451 452; 490 452 453; 491 453 454
213. 492 454 10
214. ELEMENT INCIDENCES SHELL
215. 17 11 15 17 16; 19 16 17 19 18; 21 18 19 21 20; 23 20 21 23 22; 25 22 23 25 24
216. 27 24 25 27 26; 29 26 27 29 28; 31 28 29 31 30; 33 30 31 33 32; 35 32 33 35 34
217. 37 34 35 37 36; 39 36 37 39 38; 41 38 39 41 40; 43 40 41 43 42; 45 42 43 45 44
218. 47 44 45 47 46; 49 46 47 49 48; 51 48 49 51 50; 53 50 51 53 52; 55 52 53 55 54
219. 57 54 55 57 56; 59 56 57 59 58; 61 58 59 61 60; 62 60 61 62 12; 65 63 11 16 65
220. 66 65 16 18 66; 67 66 18 20 67; 68 67 20 22 68; 69 68 22 24 69; 70 69 24 26 70
221. 71 70 26 28 71; 72 71 28 30 72; 73 72 30 32 73; 74 73 32 34 74; 75 74 34 36 75
222. 76 75 36 38 76; 77 76 38 40 77; 78 77 40 42 78; 79 78 42 44 79; 80 79 44 46 80
223. 81 80 46 48 81; 82 81 48 50 82; 83 82 50 52 83; 84 83 52 54 84; 85 84 54 56 85
224. 86 85 56 58 86; 87 86 58 60 87; 88 87 60 12 64; 91 88 63 65 90; 92 90 65 66 91
225. 93 91 66 67 92; 94 92 67 68 93; 95 93 68 69 94; 96 94 69 70 95; 97 95 70 71 96
226. 98 96 71 72 97; 99 97 72 73 98; 100 98 73 74 99; 101 99 74 75 100
227. 102 100 75 76 101; 103 101 76 77 102; 104 102 77 78 103; 105 103 78 79 104
228. 106 104 79 80 105; 107 105 80 81 106; 108 106 81 82 107; 109 107 82 83 108
229. 110 108 83 84 109; 111 109 84 85 110; 112 110 85 86 111; 113 111 86 87 112
230. 114 112 87 64 89; 117 113 88 90 115; 118 115 90 91 116; 119 116 91 92 117
231. 120 117 92 93 118; 121 118 93 94 119; 122 119 94 95 120; 123 120 95 96 121
232. 124 121 96 97 122; 125 122 97 98 123; 126 123 98 99 124; 127 124 99 100 125
233. 128 125 100 101 126; 129 126 101 102 127; 130 127 102 103 128
234. 131 128 103 104 129; 132 129 104 105 130; 133 130 105 106 131
235. 134 131 106 107 132; 135 132 107 108 133; 136 133 108 109 134
236. 137 134 109 110 135; 138 135 110 111 136; 139 136 111 112 137
237. 140 137 112 89 114; 141 6 113 115 138; 142 138 115 116 139
238. 143 139 116 117 140; 144 140 117 118 141; 145 141 118 119 142
239. 146 142 119 120 143; 147 143 120 121 144; 148 144 121 122 145
240. 149 145 122 123 146; 150 146 123 124 147; 151 147 124 125 148
241. 152 148 125 126 149; 153 149 126 127 150; 154 150 127 128 151
242. 155 151 128 129 152; 156 152 129 130 153; 157 153 130 131 154
243. 158 154 131 132 155; 159 155 132 133 156; 160 156 133 134 157
244. 161 157 134 135 158; 162 158 135 136 159; 163 159 136 137 160
245. 164 160 137 114 8; 167 161 6 138 163; 168 163 138 139 164; 169 164 139 140 165
246. 170 165 140 141 166; 171 166 141 142 167; 172 167 142 143 168
247. 173 168 143 144 169; 174 169 144 145 170; 175 170 145 146 171
248. 176 171 146 147 172; 177 172 147 148 173; 178 173 148 149 174
249. 179 174 149 150 175; 180 175 150 151 176; 181 176 151 152 177
250. 182 177 152 153 178; 183 178 153 154 179; 184 179 154 155 180
251. 185 180 155 156 181; 186 181 156 157 182; 187 182 157 158 183
252. 188 183 158 159 184; 189 184 159 160 185; 190 185 160 8 162
253. 193 186 161 163 188; 194 188 163 164 189; 195 189 164 165 190
254. 196 190 165 166 191; 197 191 166 167 192; 198 192 167 168 193
255. 199 193 168 169 194; 200 194 169 170 195; 201 195 170 171 196
256. 202 196 171 172 197; 203 197 172 173 198; 204 198 173 174 199
257. 205 199 174 175 200; 206 200 175 176 201; 207 201 176 177 202
258. 208 202 177 178 203; 209 203 178 179 204; 210 204 179 180 205
259. 211 205 180 181 206; 212 206 181 182 207; 213 207 182 183 208
260. 214 208 183 184 209; 215 209 184 185 210; 216 210 185 162 187
261. 219 211 186 188 213; 220 213 188 189 214; 221 214 189 190 215
262. 222 215 190 191 216; 223 216 191 192 217; 224 217 192 193 218
STAAD SPACE -- PAGE NO. 6
263. 225 218 193 194 219; 226 219 194 195 220; 227 220 195 196 221
264. 228 221 196 197 222; 229 222 197 198 223; 230 223 198 199 224
265. 231 224 199 200 225; 232 225 200 201 226; 233 226 201 202 227
266. 234 227 202 203 228; 235 228 203 204 229; 236 229 204 205 230
267. 237 230 205 206 231; 238 231 206 207 232; 239 232 207 208 233
268. 240 233 208 209 234; 241 234 209 210 235; 242 235 210 187 212
269. 266 13 211 213 236; 267 236 213 214 237; 268 237 214 215 238
270. 269 238 215 216 239; 270 239 216 217 240; 271 240 217 218 241
271. 272 241 218 219 242; 273 242 219 220 243; 274 243 220 221 244
272. 275 244 221 222 245; 276 245 222 223 246; 277 246 223 224 247
273. 278 247 224 225 248; 279 248 225 226 249; 280 249 226 227 250
274. 281 250 227 228 251; 282 251 228 229 252; 283 252 229 230 253
275. 284 253 230 231 254; 285 254 231 232 255; 286 255 232 233 256
276. 287 256 233 234 257; 288 257 234 235 258; 289 258 235 212 14
277. 292 259 13 236 261; 293 261 236 237 262; 294 262 237 238 263
278. 295 263 238 239 264; 296 264 239 240 265; 297 265 240 241 266
279. 298 266 241 242 267; 299 267 242 243 268; 300 268 243 244 269
280. 301 269 244 245 270; 302 270 245 246 271; 303 271 246 247 272
281. 304 272 247 248 273; 305 273 248 249 274; 306 274 249 250 275
282. 307 275 250 251 276; 308 276 251 252 277; 309 277 252 253 278
283. 310 278 253 254 279; 311 279 254 255 280; 312 280 255 256 281
284. 313 281 256 257 282; 314 282 257 258 283; 315 283 258 14 260
285. 318 284 259 261 286; 319 286 261 262 287; 320 287 262 263 288
286. 321 288 263 264 289; 322 289 264 265 290; 323 290 265 266 291
287. 324 291 266 267 292; 325 292 267 268 293; 326 293 268 269 294
288. 327 294 269 270 295; 328 295 270 271 296; 329 296 271 272 297
289. 330 297 272 273 298; 331 298 273 274 299; 332 299 274 275 300
290. 333 300 275 276 301; 334 301 276 277 302; 335 302 277 278 303
291. 336 303 278 279 304; 337 304 279 280 305; 338 305 280 281 306
292. 339 306 281 282 307; 340 307 282 283 308; 341 308 283 260 285
293. 344 309 284 286 311; 345 311 286 287 312; 346 312 287 288 313
294. 347 313 288 289 314; 348 314 289 290 315; 349 315 290 291 316
295. 350 316 291 292 317; 351 317 292 293 318; 352 318 293 294 319
296. 353 319 294 295 320; 354 320 295 296 321; 355 321 296 297 322
297. 356 322 297 298 323; 357 323 298 299 324; 358 324 299 300 325
298. 359 325 300 301 326; 360 326 301 302 327; 361 327 302 303 328
299. 362 328 303 304 329; 363 329 304 305 330; 364 330 305 306 331
300. 365 331 306 307 332; 366 332 307 308 333; 367 333 308 285 310
301. 368 2 309 311 334; 369 334 311 312 335; 370 335 312 313 336
302. 371 336 313 314 337; 372 337 314 315 338; 373 338 315 316 339
303. 374 339 316 317 340; 375 340 317 318 341; 376 341 318 319 342
304. 377 342 319 320 343; 378 343 320 321 344; 379 344 321 322 345
305. 380 345 322 323 346; 381 346 323 324 347; 382 347 324 325 348
306. 383 348 325 326 349; 384 349 326 327 350; 385 350 327 328 351
307. 386 351 328 329 352; 387 352 329 330 353; 388 353 330 331 354
308. 389 354 331 332 355; 390 355 332 333 356; 391 356 333 310 4; 394 357 2 334 359
309. 395 359 334 335 360; 396 360 335 336 361; 397 361 336 337 362
310. 398 362 337 338 363; 399 363 338 339 364; 400 364 339 340 365
311. 401 365 340 341 366; 402 366 341 342 367; 403 367 342 343 368
312. 404 368 343 344 369; 405 369 344 345 370; 406 370 345 346 371
313. 407 371 346 347 372; 408 372 347 348 373; 409 373 348 349 374
314. 410 374 349 350 375; 411 375 350 351 376; 412 376 351 352 377
315. 413 377 352 353 378; 414 378 353 354 379; 415 379 354 355 380
316. 416 380 355 356 381; 417 381 356 4 358; 420 382 357 359 384
317. 421 384 359 360 385; 422 385 360 361 386; 423 386 361 362 387
318. 424 387 362 363 388; 425 388 363 364 389; 426 389 364 365 390
STAAD SPACE -- PAGE NO. 7
319. 427 390 365 366 391; 428 391 366 367 392; 429 392 367 368 393
320. 430 393 368 369 394; 431 394 369 370 395; 432 395 370 371 396
321. 433 396 371 372 397; 434 397 372 373 398; 435 398 373 374 399
322. 436 399 374 375 400; 437 400 375 376 401; 438 401 376 377 402
323. 439 402 377 378 403; 440 403 378 379 404; 441 404 379 380 405
324. 442 405 380 381 406; 443 406 381 358 383; 446 407 382 384 409
325. 447 409 384 385 410; 448 410 385 386 411; 449 411 386 387 412
326. 450 412 387 388 413; 451 413 388 389 414; 452 414 389 390 415
327. 453 415 390 391 416; 454 416 391 392 417; 455 417 392 393 418
328. 456 418 393 394 419; 457 419 394 395 420; 458 420 395 396 421
329. 459 421 396 397 422; 460 422 397 398 423; 461 423 398 399 424
330. 462 424 399 400 425; 463 425 400 401 426; 464 426 401 402 427
331. 465 427 402 403 428; 466 428 403 404 429; 467 429 404 405 430
332. 468 430 405 406 431; 469 431 406 383 408; 493 9 407 409 432
333. 494 432 409 410 433; 495 433 410 411 434; 496 434 411 412 435
334. 497 435 412 413 436; 498 436 413 414 437; 499 437 414 415 438
335. 500 438 415 416 439; 501 439 416 417 440; 502 440 417 418 441
336. 503 441 418 419 442; 504 442 419 420 443; 505 443 420 421 444
337. 506 444 421 422 445; 507 445 422 423 446; 508 446 423 424 447
338. 509 447 424 425 448; 510 448 425 426 449; 511 449 426 427 450
339. 512 450 427 428 451; 513 451 428 429 452; 514 452 429 430 453
340. 515 453 430 431 454; 516 454 431 408 10; 517 455 9 432 457
341. 518 457 432 433 458; 519 458 433 434 459; 520 459 434 435 460
342. 521 460 435 436 461; 522 461 436 437 462; 523 462 437 438 463
343. 524 463 438 439 464; 525 464 439 440 465; 526 465 440 441 466
344. 527 466 441 442 467; 528 467 442 443 468; 529 468 443 444 469
345. 530 469 444 445 470; 531 470 445 446 471; 532 471 446 447 472
346. 533 472 447 448 473; 534 473 448 449 474; 535 474 449 450 475
347. 536 475 450 451 476; 537 476 451 452 477; 538 477 452 453 478
348. 539 478 453 454 479; 540 479 454 10 456
349. ELEMENT PROPERTY
350. 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 51 53 55 57 59 61 62 65 -
351. 66 TO 88 91 TO 114 117 TO 164 167 TO 190 193 TO 216 219 TO 242 266 TO 289 -
352. 292 TO 315 318 TO 341 344 TO 391 394 TO 417 420 TO 443 446 TO 469 -
353. 493 TO 540 THICKNESS 2
354. DEFINE MATERIAL START
355. ISOTROPIC CONCRETE
356. E 2.17184E+07
357. POISSON 0.17
358. DENSITY 23.5615
359. ALPHA 5.5E-06
360. DAMP 0.05
361. G 9.28137E+06
362. TYPE CONCRETE
363. STRENGTH FCU 27578.9
364. ISOTROPIC STEEL
365. E 1.99947E+08
366. POISSON 0.3
367. DENSITY 76.8191
368. ALPHA 6.5E-06
369. DAMP 0.03
370. G 7.7221E+07
371. TYPE STEEL
372. STRENGTH RY 1.5 RT 1.2
373. END DEFINE MATERIAL
374. MEMBER PROPERTY
STAAD SPACE -- PAGE NO. 8
375. 1 TO 4 PRIS YD 1
376. 13 TO 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 -
377. 243 TO 265 470 TO 492 TAPERED 1.7 0.5 1.7 2.5 0.5 2.5 0.5
378. 5 TO 12 63 64 89 90 115 116 165 166 191 192 217 218 290 291 316 317 342 343 -
379. 392 393 418 419 444 445 TAPERED 1.9 0.5 1.9 2.5 0.5 2.5 0.5
380. CONSTANTS
381. MATERIAL CONCRETE MEMB 1 TO 4 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 -
382. 47 49 51 53 55 57 59 61 62 65 TO 88 91 TO 114 117 TO 164 167 TO 190 -
383. 193 TO 216 219 TO 242 266 TO 289 292 TO 315 318 TO 341 344 TO 391 -
384. 394 TO 417 420 TO 443 446 TO 469 493 TO 540
385. MATERIAL STEEL MEMB 5 TO 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 -
386. 50 52 54 56 58 60 63 64 89 90 115 116 165 166 191 192 217 218 243 TO 265 -
387. 290 291 316 317 342 343 392 393 418 419 444 445 470 TO 492
388. SUPPORTS
389. 1 3 5 7 FIXED
390. LOAD 1 LOADTYPE NONE TITLE WAVE LOAD
391. JOINT LOAD
392. 2 4 FZ 2235.6
393. 13 14 FY 1098.9
394. PERFORM ANALYSIS
P R O B L E M S T A T I S T I C S
-----------------------------------
NUMBER OF JOINTS 479 NUMBER OF MEMBERS 108
NUMBER OF PLATES 432 NUMBER OF SOLIDS 0
NUMBER OF SURFACES 0 NUMBER OF SUPPORTS 4
Using 64-bit analysis engine.
SOLVER USED IS THE IN-CORE ADVANCED MATH SOLVER
TOTAL PRIMARY LOAD CASES = 1, TOTAL DEGREES OF FREEDOM = 2850
TOTAL LOAD COMBINATION CASES = 0 SO FAR.
395. FINISH
