Week 10 Challenge
Aim : To calculate the snow load accumulated in the bridge and analyse it in Staad pro
Introduction : The given bridge is a I girder bridge with deck slab of 0.9m, there are 4 girders having centre to centre distance as 4m and overhang of 3m on both sides for deck. Span of the bridge is 10m .The snow is settled snow. The deck of bridge is flat with B <30 degree. The depth of accumulation of snow is 1250 mm.
Procedure:
Step 1 - To calculate snow load
Design snow load S=MxSo
M=Shape coefficient = 0.8 (for B<30 degree)
So=Snow load on ground = Density of snow x Depth of snow x length of bridge
For settled snow density = 2 to 3 kN/m3 , considering max value of 3 kN/m3
Depth of snow = 1.25m
length of bridge = 10m
So = 3x1.25x10 =37.5 kN/m
Therefore S = 0.8x37.5 = 30 kN/m
Step 2 - To create staad model and analyse
Assuming pier height as 10m and 1.5m dia

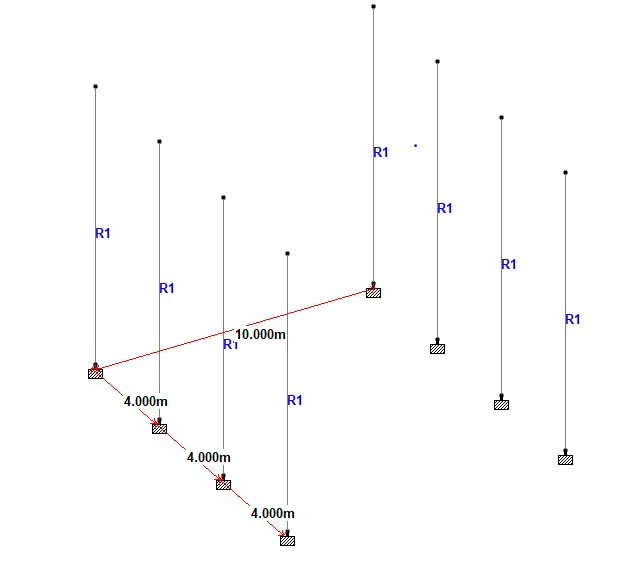

Create 1st node at 0,0,0 (X,Y,Z as Longitudinal,Vertical,Transverse respectively) and 2nd node at 0,10,0 for pier. Connect both the nodes by beam, create concrete circle property of 1.5m dia and assign it to the pier beam. Assign fixed support at the bottom of pier. Now copy paste the pier in X= 10m as span length is 10m and then copy both the pier click on translation repeat select Z axis, no.of steps 3 and distance 4m to create piers in transverse direction.

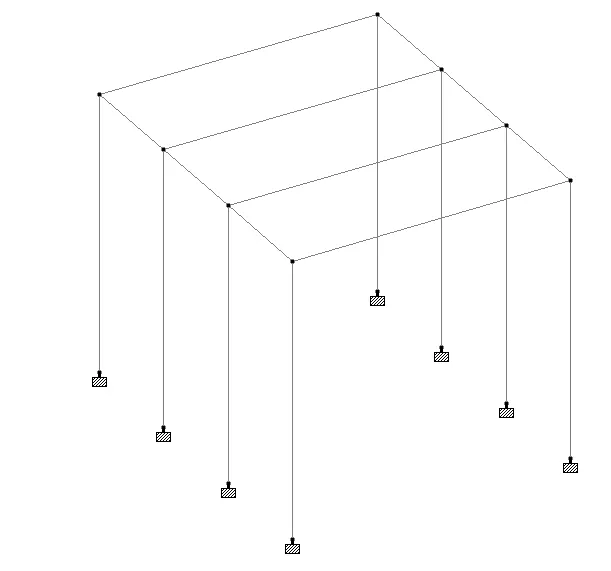

Now connect the pier top by adding beams in longitudinal and transverse direction

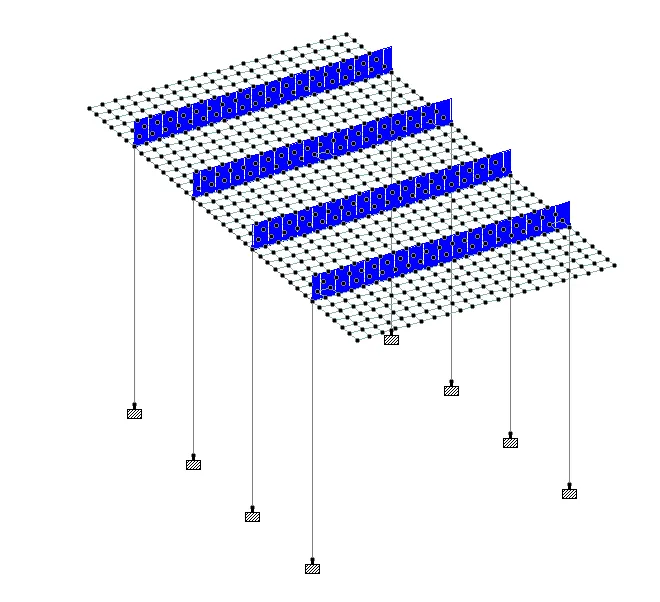

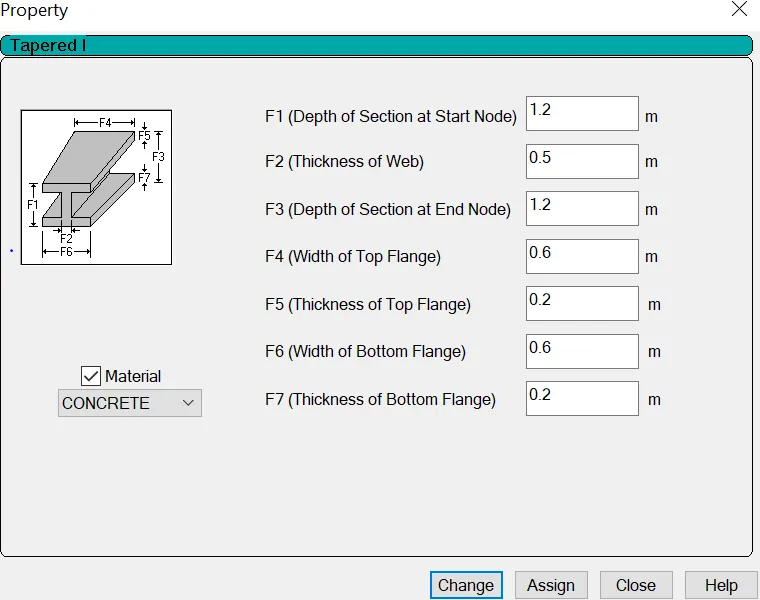

Longitudinal beams are main girders with property as shown below

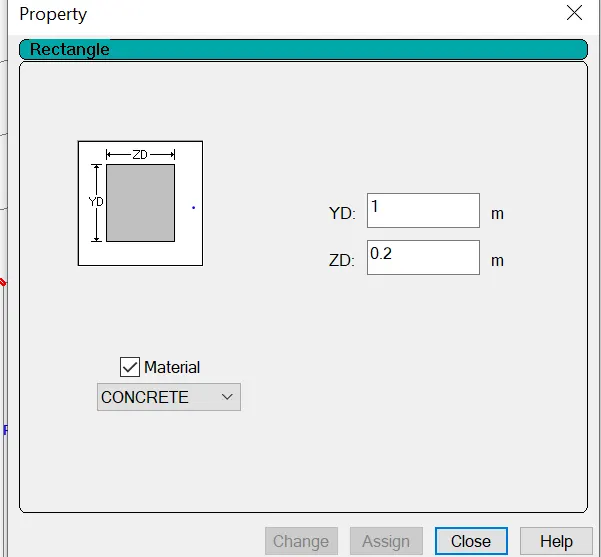

Transverse beams are cross girders with property as shown below:

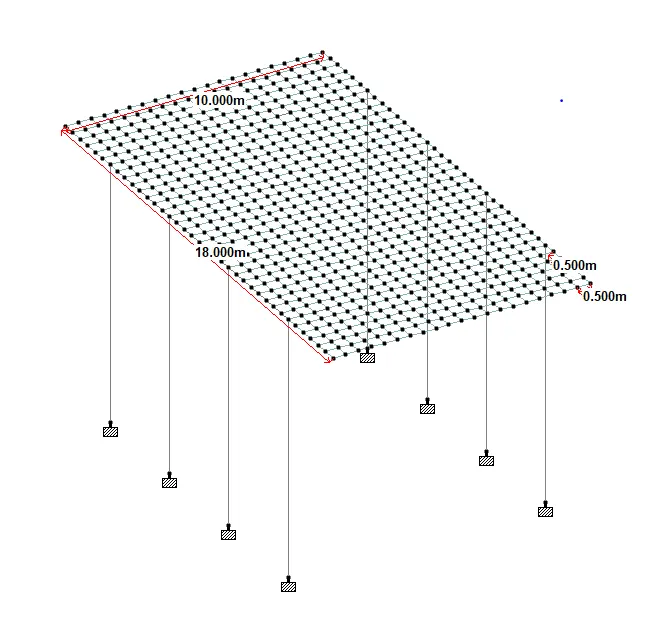

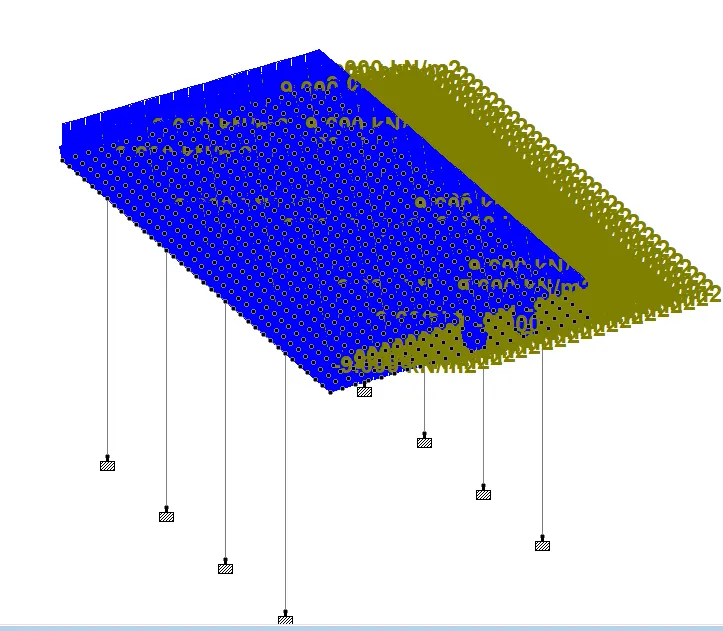

Now create plate mesh of 0.5m square for deck slab of thickness 0.9m using translation repeat for 10x18m

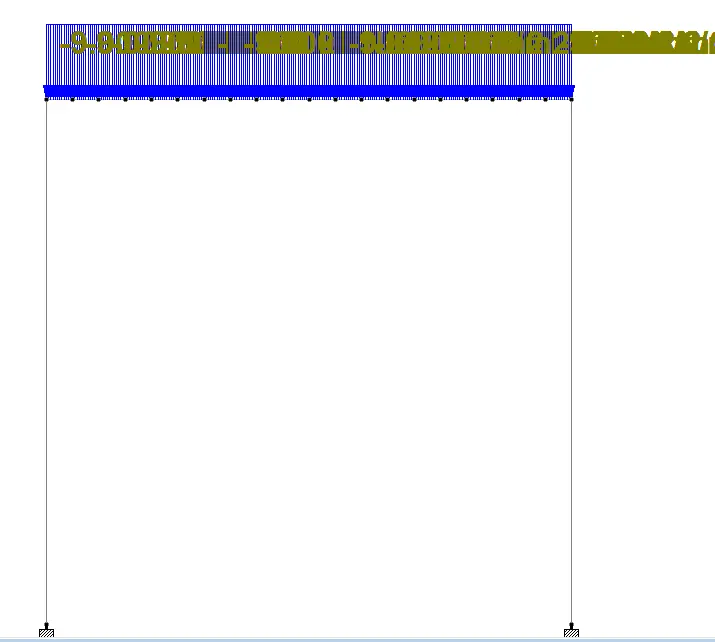

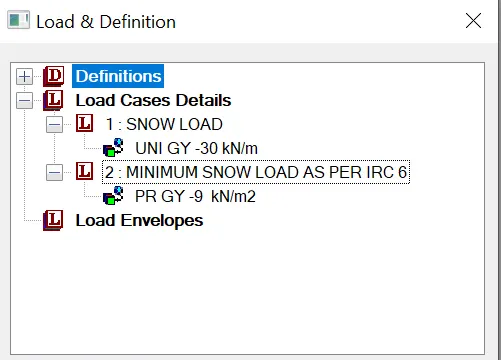

The calculated design snow load 30kN/m is applied as udl in longitudinal girders and as per IRC 6 minimum snow load of 9kN/m3 is applied in deck slab .
Now Add perform analysis in the command file before finish line.
Results:

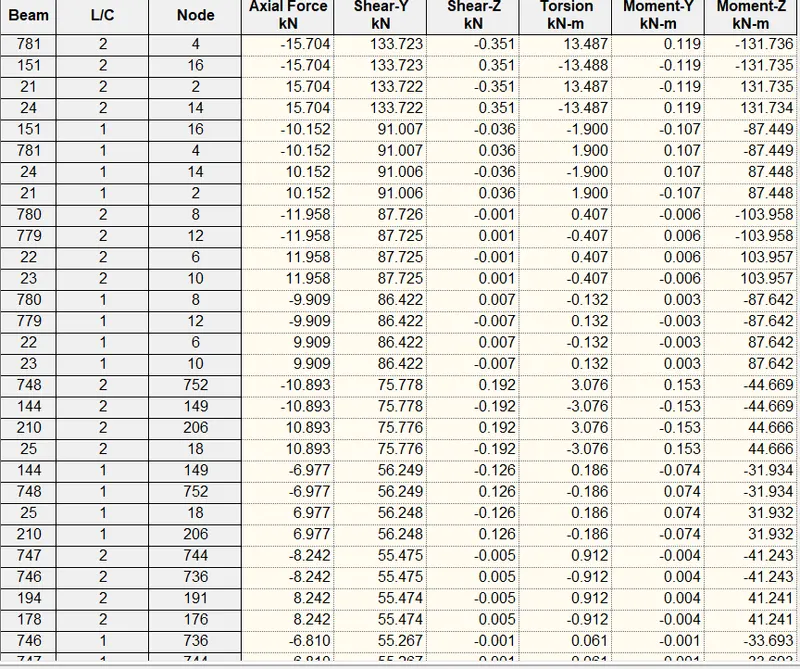

Maximum forces out of the 2 loadings applied is considered for design.

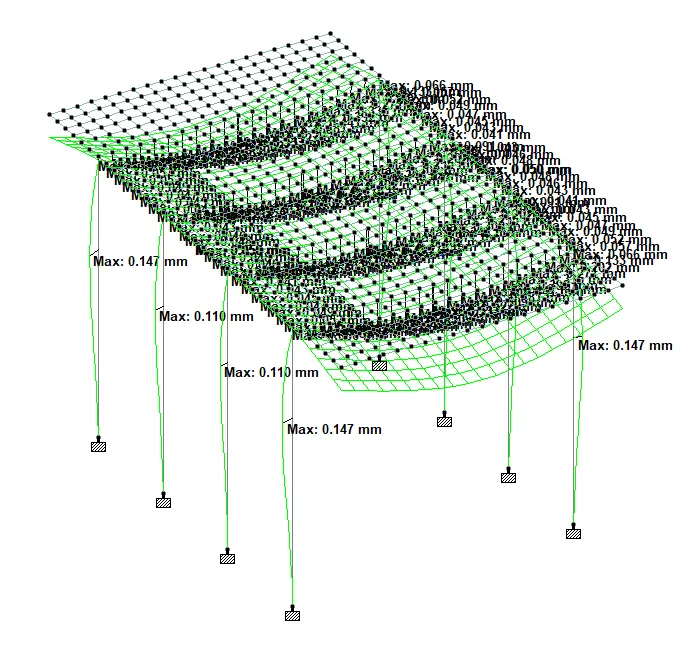

Deflection diagram

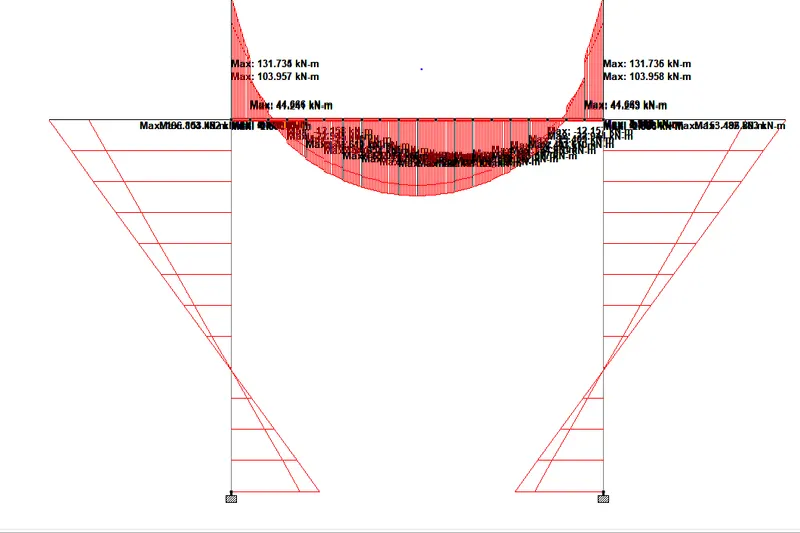

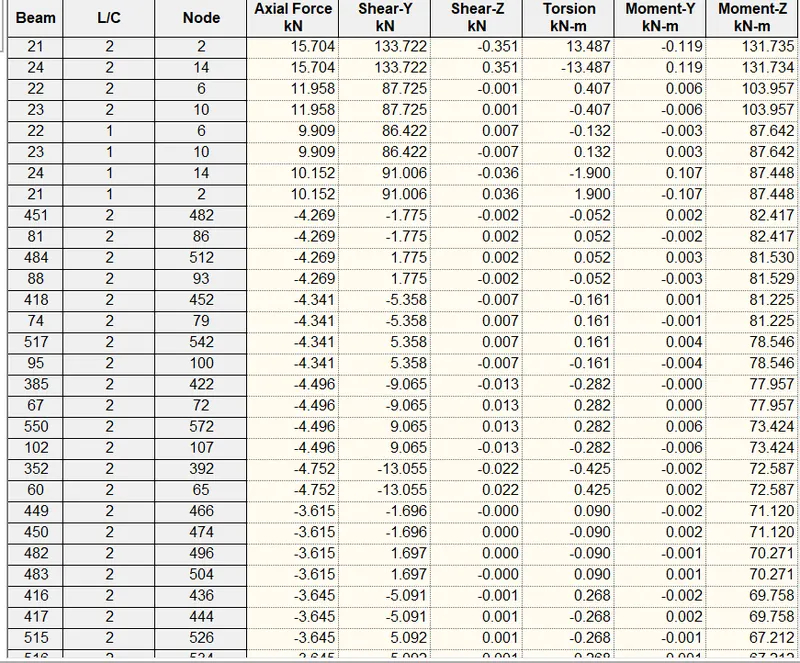

Max MZ in girders

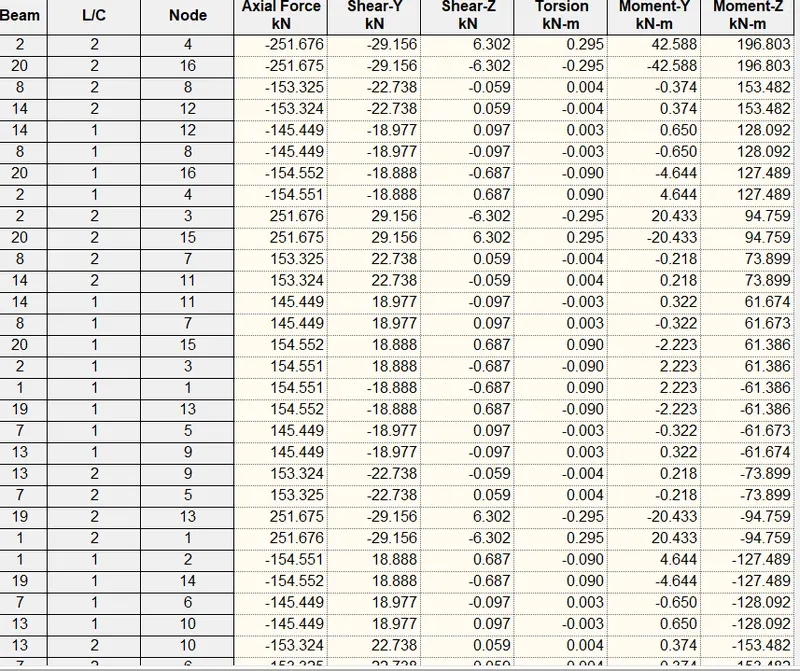

Max Mz in Pier

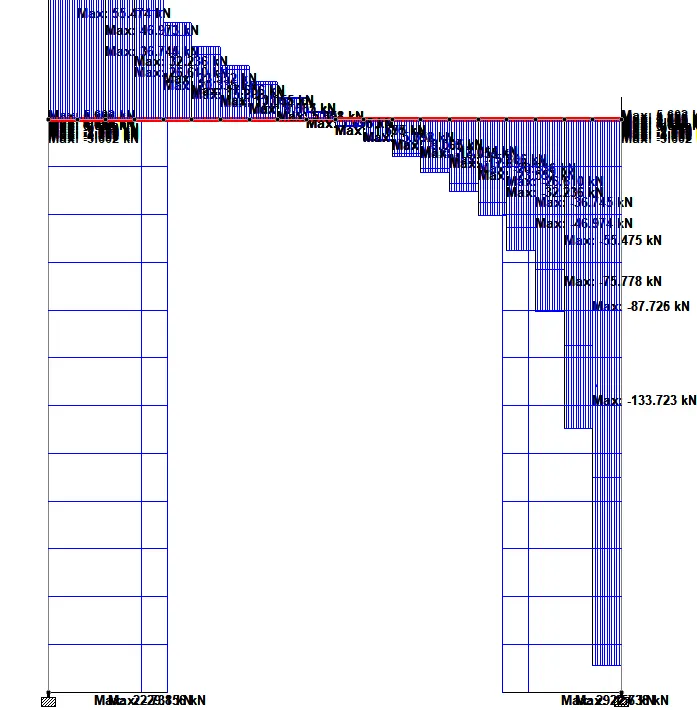

Shear Diagram
Max SHear Y in girder

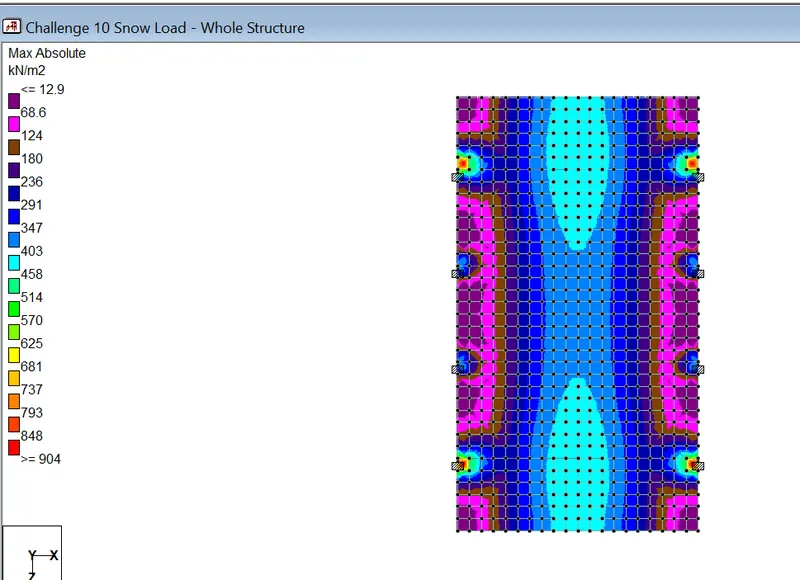

Max absolute Plate Stress
Report:
1. STAAD SPACE
INPUT FILE: C:\Users\Muthulakshmi\Downloads\Old Laptop data of 1st week\Challenge Staad\Challenge 10 S.. .STD
2. START JOB INFORMATION
3. ENGINEER DATE 20-JUL-22
4. END JOB INFORMATION
5. INPUT WIDTH 79
6. UNIT METER KN
7. JOINT COORDINATES
8. 1 0 0 0; 2 0 10 0; 3 10 0 0; 4 10 10 0; 5 0 0 4.00001; 6 0 10 4.00001
9. 7 10 0 4.00001; 8 10 10 4.00001; 9 0 0 8.00002; 10 0 10 8.00002
10. 11 10 0 8.00002; 12 10 10 8.00002; 13 0 0 12; 14 0 10 12; 15 10 0 12
11. 16 10 10 12; 17 0 10 12.5; 18 0.500001 10 12; 19 0.500001 10 12.5; 20 0 10 13
12. 21 0.500001 10 13; 22 0 10 13.5; 23 0.500001 10 13.5; 24 0 10 14
13. 25 0.500001 10 14; 26 0 10 14.5; 27 0.500001 10 14.5; 28 0 10 15
14. 29 0.500001 10 15; 30 1 10 12; 31 1 10 12.5; 32 1 10 13; 33 1 10 13.5
15. 34 1 10 14; 35 1 10 14.5; 36 1 10 15; 37 1.5 10 12; 38 1.5 10 12.5
16. 39 1.5 10 13; 40 1.5 10 13.5; 41 1.5 10 14; 42 1.5 10 14.5; 43 1.5 10 15
17. 44 2 10 12; 45 2 10 12.5; 46 2 10 13; 47 2 10 13.5; 48 2 10 14; 49 2 10 14.5
18. 50 2 10 15; 51 2.50001 10 12; 52 2.50001 10 12.5; 53 2.50001 10 13
19. 54 2.50001 10 13.5; 55 2.50001 10 14; 56 2.50001 10 14.5; 57 2.50001 10 15
20. 58 3.00001 10 12; 59 3.00001 10 12.5; 60 3.00001 10 13; 61 3.00001 10 13.5
21. 62 3.00001 10 14; 63 3.00001 10 14.5; 64 3.00001 10 15; 65 3.50001 10 12
22. 66 3.50001 10 12.5; 67 3.50001 10 13; 68 3.50001 10 13.5; 69 3.50001 10 14
23. 70 3.50001 10 14.5; 71 3.50001 10 15; 72 4.00001 10 12; 73 4.00001 10 12.5
24. 74 4.00001 10 13; 75 4.00001 10 13.5; 76 4.00001 10 14; 77 4.00001 10 14.5
25. 78 4.00001 10 15; 79 4.50001 10 12; 80 4.50001 10 12.5; 81 4.50001 10 13
26. 82 4.50001 10 13.5; 83 4.50001 10 14; 84 4.50001 10 14.5; 85 4.50001 10 15
27. 86 5.00001 10 12; 87 5.00001 10 12.5; 88 5.00001 10 13; 89 5.00001 10 13.5
28. 90 5.00001 10 14; 91 5.00001 10 14.5; 92 5.00001 10 15; 93 5.50001 10 12
29. 94 5.50001 10 12.5; 95 5.50001 10 13; 96 5.50001 10 13.5; 97 5.50001 10 14
30. 98 5.50001 10 14.5; 99 5.50001 10 15; 100 6.00001 10 12; 101 6.00001 10 12.5
31. 102 6.00001 10 13; 103 6.00001 10 13.5; 104 6.00001 10 14; 105 6.00001 10 14.5
32. 106 6.00001 10 15; 107 6.50001 10 12; 108 6.50001 10 12.5; 109 6.50001 10 13
33. 110 6.50001 10 13.5; 111 6.50001 10 14; 112 6.50001 10 14.5; 113 6.50001 10 15
34. 114 7.00001 10 12; 115 7.00001 10 12.5; 116 7.00001 10 13; 117 7.00001 10 13.5
35. 118 7.00001 10 14; 119 7.00001 10 14.5; 120 7.00001 10 15; 121 7.50002 10 12
36. 122 7.50002 10 12.5; 123 7.50002 10 13; 124 7.50002 10 13.5; 125 7.50002 10 14
37. 126 7.50002 10 14.5; 127 7.50002 10 15; 128 8.00002 10 12; 129 8.00002 10 12.5
38. 130 8.00002 10 13; 131 8.00002 10 13.5; 132 8.00002 10 14; 133 8.00002 10 14.5
STAAD SPACE -- PAGE NO. 2
39. 134 8.00002 10 15; 135 8.50002 10 12; 136 8.50002 10 12.5; 137 8.50002 10 13
40. 138 8.50002 10 13.5; 139 8.50002 10 14; 140 8.50002 10 14.5; 141 8.50002 10 15
41. 142 9.00002 10 12; 143 9.00002 10 12.5; 144 9.00002 10 13; 145 9.00002 10 13.5
42. 146 9.00002 10 14; 147 9.00002 10 14.5; 148 9.00002 10 15; 149 9.50002 10 12
43. 150 9.50002 10 12.5; 151 9.50002 10 13; 152 9.50002 10 13.5; 153 9.50002 10 14
44. 154 9.50002 10 14.5; 155 9.50002 10 15; 156 10 10 12.5; 157 10 10 13
45. 158 10 10 13.5; 159 10 10 14; 160 10 10 14.5; 161 10 10 15; 162 0 10 11.5
46. 163 0.500001 10 11.5; 164 0 10 11; 165 0.500001 10 11; 166 0 10 10.5
47. 167 0.500001 10 10.5; 168 0 10 10; 169 0.500001 10 10; 170 0 10 9.50002
48. 171 0.500001 10 9.50002; 172 0 10 9.00002; 173 0.500001 10 9.00002
49. 174 0 10 8.50002; 175 0.500001 10 8.50002; 176 0.500001 10 8.00002
50. 177 0 10 7.50001; 178 0.500001 10 7.50001; 179 0 10 7.00001
51. 180 0.500001 10 7.00001; 181 0 10 6.50001; 182 0.500001 10 6.50001
52. 183 0 10 6.00001; 184 0.500001 10 6.00001; 185 0 10 5.50001
53. 186 0.500001 10 5.50001; 187 0 10 5.00001; 188 0.500001 10 5.00001
54. 189 0 10 4.50001; 190 0.500001 10 4.50001; 191 0.500001 10 4.00001
55. 192 0 10 3.50001; 193 0.500001 10 3.50001; 194 0 10 3.00001
56. 195 0.500001 10 3.00001; 196 0 10 2.50001; 197 0.500001 10 2.50001
57. 198 0 10 2.00001; 199 0.500001 10 2.00001; 200 0 10 1.5; 201 0.500001 10 1.5
58. 202 0 10 1; 203 0.500001 10 1; 204 0 10 0.500003; 205 0.500001 10 0.500003
59. 206 0.500001 10 0; 207 0 10 -0.499998; 208 0.500001 10 -0.499998
60. 209 0 10 -0.999999; 210 0.500001 10 -0.999999; 211 0 10 -1.5
61. 212 0.500001 10 -1.5; 213 0 10 -2; 214 0.500001 10 -2; 215 0 10 -2.5
62. 216 0.500001 10 -2.5; 217 0 10 -3; 218 0.500001 10 -3; 219 1 10 11.5
63. 220 1 10 11; 221 1 10 10.5; 222 1 10 10; 223 1 10 9.50002; 224 1 10 9.00002
64. 225 1 10 8.50002; 226 1 10 8.00002; 227 1 10 7.50001; 228 1 10 7.00001
65. 229 1 10 6.50001; 230 1 10 6.00001; 231 1 10 5.50001; 232 1 10 5.00001
66. 233 1 10 4.50001; 234 1 10 4.00001; 235 1 10 3.50001; 236 1 10 3.00001
67. 237 1 10 2.50001; 238 1 10 2.00001; 239 1 10 1.5; 240 1 10 1
68. 241 1 10 0.500003; 242 1 10 0; 243 1 10 -0.499998; 244 1 10 -0.999999
69. 245 1 10 -1.5; 246 1 10 -2; 247 1 10 -2.5; 248 1 10 -3; 249 1.5 10 11.5
70. 250 1.5 10 11; 251 1.5 10 10.5; 252 1.5 10 10; 253 1.5 10 9.50002
71. 254 1.5 10 9.00002; 255 1.5 10 8.50002; 256 1.5 10 8.00002; 257 1.5 10 7.50001
72. 258 1.5 10 7.00001; 259 1.5 10 6.50001; 260 1.5 10 6.00001; 261 1.5 10 5.50001
73. 262 1.5 10 5.00001; 263 1.5 10 4.50001; 264 1.5 10 4.00001; 265 1.5 10 3.50001
74. 266 1.5 10 3.00001; 267 1.5 10 2.50001; 268 1.5 10 2.00001; 269 1.5 10 1.5
75. 270 1.5 10 1; 271 1.5 10 0.500003; 272 1.5 10 0; 273 1.5 10 -0.499998
76. 274 1.5 10 -0.999999; 275 1.5 10 -1.5; 276 1.5 10 -2; 277 1.5 10 -2.5
77. 278 1.5 10 -3; 279 2 10 11.5; 280 2 10 11; 281 2 10 10.5; 282 2 10 10
78. 283 2 10 9.50002; 284 2 10 9.00002; 285 2 10 8.50002; 286 2 10 8.00002
79. 287 2 10 7.50001; 288 2 10 7.00001; 289 2 10 6.50001; 290 2 10 6.00001
80. 291 2 10 5.50001; 292 2 10 5.00001; 293 2 10 4.50001; 294 2 10 4.00001
81. 295 2 10 3.50001; 296 2 10 3.00001; 297 2 10 2.50001; 298 2 10 2.00001
82. 299 2 10 1.5; 300 2 10 1; 301 2 10 0.500003; 302 2 10 0; 303 2 10 -0.499998
83. 304 2 10 -0.999999; 305 2 10 -1.5; 306 2 10 -2; 307 2 10 -2.5; 308 2 10 -3
84. 309 2.50001 10 11.5; 310 2.50001 10 11; 311 2.50001 10 10.5; 312 2.50001 10 10
85. 313 2.50001 10 9.50002; 314 2.50001 10 9.00002; 315 2.50001 10 8.50002
86. 316 2.50001 10 8.00002; 317 2.50001 10 7.50001; 318 2.50001 10 7.00001
87. 319 2.50001 10 6.50001; 320 2.50001 10 6.00001; 321 2.50001 10 5.50001
88. 322 2.50001 10 5.00001; 323 2.50001 10 4.50001; 324 2.50001 10 4.00001
89. 325 2.50001 10 3.50001; 326 2.50001 10 3.00001; 327 2.50001 10 2.50001
90. 328 2.50001 10 2.00001; 329 2.50001 10 1.5; 330 2.50001 10 1
91. 331 2.50001 10 0.500003; 332 2.50001 10 0; 333 2.50001 10 -0.499998
92. 334 2.50001 10 -0.999999; 335 2.50001 10 -1.5; 336 2.50001 10 -2
93. 337 2.50001 10 -2.5; 338 2.50001 10 -3; 339 3.00001 10 11.5; 340 3.00001 10 11
94. 341 3.00001 10 10.5; 342 3.00001 10 10; 343 3.00001 10 9.50002
STAAD SPACE -- PAGE NO. 3
95. 344 3.00001 10 9.00002; 345 3.00001 10 8.50002; 346 3.00001 10 8.00002
96. 347 3.00001 10 7.50001; 348 3.00001 10 7.00001; 349 3.00001 10 6.50001
97. 350 3.00001 10 6.00001; 351 3.00001 10 5.50001; 352 3.00001 10 5.00001
98. 353 3.00001 10 4.50001; 354 3.00001 10 4.00001; 355 3.00001 10 3.50001
99. 356 3.00001 10 3.00001; 357 3.00001 10 2.50001; 358 3.00001 10 2.00001
100. 359 3.00001 10 1.5; 360 3.00001 10 1; 361 3.00001 10 0.500003
101. 362 3.00001 10 0; 363 3.00001 10 -0.499998; 364 3.00001 10 -0.999999
102. 365 3.00001 10 -1.5; 366 3.00001 10 -2; 367 3.00001 10 -2.5; 368 3.00001 10 -3
103. 369 3.50001 10 11.5; 370 3.50001 10 11; 371 3.50001 10 10.5; 372 3.50001 10 10
104. 373 3.50001 10 9.50002; 374 3.50001 10 9.00002; 375 3.50001 10 8.50002
105. 376 3.50001 10 8.00002; 377 3.50001 10 7.50001; 378 3.50001 10 7.00001
106. 379 3.50001 10 6.50001; 380 3.50001 10 6.00001; 381 3.50001 10 5.50001
107. 382 3.50001 10 5.00001; 383 3.50001 10 4.50001; 384 3.50001 10 4.00001
108. 385 3.50001 10 3.50001; 386 3.50001 10 3.00001; 387 3.50001 10 2.50001
109. 388 3.50001 10 2.00001; 389 3.50001 10 1.5; 390 3.50001 10 1
110. 391 3.50001 10 0.500003; 392 3.50001 10 0; 393 3.50001 10 -0.499998
111. 394 3.50001 10 -0.999999; 395 3.50001 10 -1.5; 396 3.50001 10 -2
112. 397 3.50001 10 -2.5; 398 3.50001 10 -3; 399 4.00001 10 11.5; 400 4.00001 10 11
113. 401 4.00001 10 10.5; 402 4.00001 10 10; 403 4.00001 10 9.50002
114. 404 4.00001 10 9.00002; 405 4.00001 10 8.50002; 406 4.00001 10 8.00002
115. 407 4.00001 10 7.50001; 408 4.00001 10 7.00001; 409 4.00001 10 6.50001
116. 410 4.00001 10 6.00001; 411 4.00001 10 5.50001; 412 4.00001 10 5.00001
117. 413 4.00001 10 4.50001; 414 4.00001 10 4.00001; 415 4.00001 10 3.50001
118. 416 4.00001 10 3.00001; 417 4.00001 10 2.50001; 418 4.00001 10 2.00001
119. 419 4.00001 10 1.5; 420 4.00001 10 1; 421 4.00001 10 0.500003
120. 422 4.00001 10 0; 423 4.00001 10 -0.499998; 424 4.00001 10 -0.999999
121. 425 4.00001 10 -1.5; 426 4.00001 10 -2; 427 4.00001 10 -2.5; 428 4.00001 10 -3
122. 429 4.50001 10 11.5; 430 4.50001 10 11; 431 4.50001 10 10.5; 432 4.50001 10 10
123. 433 4.50001 10 9.50002; 434 4.50001 10 9.00002; 435 4.50001 10 8.50002
124. 436 4.50001 10 8.00002; 437 4.50001 10 7.50001; 438 4.50001 10 7.00001
125. 439 4.50001 10 6.50001; 440 4.50001 10 6.00001; 441 4.50001 10 5.50001
126. 442 4.50001 10 5.00001; 443 4.50001 10 4.50001; 444 4.50001 10 4.00001
127. 445 4.50001 10 3.50001; 446 4.50001 10 3.00001; 447 4.50001 10 2.50001
128. 448 4.50001 10 2.00001; 449 4.50001 10 1.5; 450 4.50001 10 1
129. 451 4.50001 10 0.500003; 452 4.50001 10 0; 453 4.50001 10 -0.499998
130. 454 4.50001 10 -0.999999; 455 4.50001 10 -1.5; 456 4.50001 10 -2
131. 457 4.50001 10 -2.5; 458 4.50001 10 -3; 459 5.00001 10 11.5; 460 5.00001 10 11
132. 461 5.00001 10 10.5; 462 5.00001 10 10; 463 5.00001 10 9.50002
133. 464 5.00001 10 9.00002; 465 5.00001 10 8.50002; 466 5.00001 10 8.00002
134. 467 5.00001 10 7.50001; 468 5.00001 10 7.00001; 469 5.00001 10 6.50001
135. 470 5.00001 10 6.00001; 471 5.00001 10 5.50001; 472 5.00001 10 5.00001
136. 473 5.00001 10 4.50001; 474 5.00001 10 4.00001; 475 5.00001 10 3.50001
137. 476 5.00001 10 3.00001; 477 5.00001 10 2.50001; 478 5.00001 10 2.00001
138. 479 5.00001 10 1.5; 480 5.00001 10 1; 481 5.00001 10 0.500003
139. 482 5.00001 10 0; 483 5.00001 10 -0.499998; 484 5.00001 10 -0.999999
140. 485 5.00001 10 -1.5; 486 5.00001 10 -2; 487 5.00001 10 -2.5; 488 5.00001 10 -3
141. 489 5.50001 10 11.5; 490 5.50001 10 11; 491 5.50001 10 10.5; 492 5.50001 10 10
142. 493 5.50001 10 9.50002; 494 5.50001 10 9.00002; 495 5.50001 10 8.50002
143. 496 5.50001 10 8.00002; 497 5.50001 10 7.50001; 498 5.50001 10 7.00001
144. 499 5.50001 10 6.50001; 500 5.50001 10 6.00001; 501 5.50001 10 5.50001
145. 502 5.50001 10 5.00001; 503 5.50001 10 4.50001; 504 5.50001 10 4.00001
146. 505 5.50001 10 3.50001; 506 5.50001 10 3.00001; 507 5.50001 10 2.50001
147. 508 5.50001 10 2.00001; 509 5.50001 10 1.5; 510 5.50001 10 1
148. 511 5.50001 10 0.500003; 512 5.50001 10 0; 513 5.50001 10 -0.499998
149. 514 5.50001 10 -0.999999; 515 5.50001 10 -1.5; 516 5.50001 10 -2
150. 517 5.50001 10 -2.5; 518 5.50001 10 -3; 519 6.00001 10 11.5; 520 6.00001 10 11
STAAD SPACE -- PAGE NO. 4
151. 521 6.00001 10 10.5; 522 6.00001 10 10; 523 6.00001 10 9.50002
152. 524 6.00001 10 9.00002; 525 6.00001 10 8.50002; 526 6.00001 10 8.00002
153. 527 6.00001 10 7.50001; 528 6.00001 10 7.00001; 529 6.00001 10 6.50001
154. 530 6.00001 10 6.00001; 531 6.00001 10 5.50001; 532 6.00001 10 5.00001
155. 533 6.00001 10 4.50001; 534 6.00001 10 4.00001; 535 6.00001 10 3.50001
156. 536 6.00001 10 3.00001; 537 6.00001 10 2.50001; 538 6.00001 10 2.00001
157. 539 6.00001 10 1.5; 540 6.00001 10 1; 541 6.00001 10 0.500003
158. 542 6.00001 10 0; 543 6.00001 10 -0.499998; 544 6.00001 10 -0.999999
159. 545 6.00001 10 -1.5; 546 6.00001 10 -2; 547 6.00001 10 -2.5; 548 6.00001 10 -3
160. 549 6.50001 10 11.5; 550 6.50001 10 11; 551 6.50001 10 10.5; 552 6.50001 10 10
161. 553 6.50001 10 9.50002; 554 6.50001 10 9.00002; 555 6.50001 10 8.50002
162. 556 6.50001 10 8.00002; 557 6.50001 10 7.50001; 558 6.50001 10 7.00001
163. 559 6.50001 10 6.50001; 560 6.50001 10 6.00001; 561 6.50001 10 5.50001
164. 562 6.50001 10 5.00001; 563 6.50001 10 4.50001; 564 6.50001 10 4.00001
165. 565 6.50001 10 3.50001; 566 6.50001 10 3.00001; 567 6.50001 10 2.50001
166. 568 6.50001 10 2.00001; 569 6.50001 10 1.5; 570 6.50001 10 1
167. 571 6.50001 10 0.500003; 572 6.50001 10 0; 573 6.50001 10 -0.499998
168. 574 6.50001 10 -0.999999; 575 6.50001 10 -1.5; 576 6.50001 10 -2
169. 577 6.50001 10 -2.5; 578 6.50001 10 -3; 579 7.00001 10 11.5; 580 7.00001 10 11
170. 581 7.00001 10 10.5; 582 7.00001 10 10; 583 7.00001 10 9.50002
171. 584 7.00001 10 9.00002; 585 7.00001 10 8.50002; 586 7.00001 10 8.00002
172. 587 7.00001 10 7.50001; 588 7.00001 10 7.00001; 589 7.00001 10 6.50001
173. 590 7.00001 10 6.00001; 591 7.00001 10 5.50001; 592 7.00001 10 5.00001
174. 593 7.00001 10 4.50001; 594 7.00001 10 4.00001; 595 7.00001 10 3.50001
175. 596 7.00001 10 3.00001; 597 7.00001 10 2.50001; 598 7.00001 10 2.00001
176. 599 7.00001 10 1.5; 600 7.00001 10 1; 601 7.00001 10 0.500003
177. 602 7.00001 10 0; 603 7.00001 10 -0.499998; 604 7.00001 10 -0.999999
178. 605 7.00001 10 -1.5; 606 7.00001 10 -2; 607 7.00001 10 -2.5; 608 7.00001 10 -3
179. 609 7.50002 10 11.5; 610 7.50002 10 11; 611 7.50002 10 10.5; 612 7.50002 10 10
180. 613 7.50002 10 9.50002; 614 7.50002 10 9.00002; 615 7.50002 10 8.50002
181. 616 7.50002 10 8.00002; 617 7.50002 10 7.50001; 618 7.50002 10 7.00001
182. 619 7.50002 10 6.50001; 620 7.50002 10 6.00001; 621 7.50002 10 5.50001
183. 622 7.50002 10 5.00001; 623 7.50002 10 4.50001; 624 7.50002 10 4.00001
184. 625 7.50002 10 3.50001; 626 7.50002 10 3.00001; 627 7.50002 10 2.50001
185. 628 7.50002 10 2.00001; 629 7.50002 10 1.5; 630 7.50002 10 1
186. 631 7.50002 10 0.500003; 632 7.50002 10 0; 633 7.50002 10 -0.499998
187. 634 7.50002 10 -0.999999; 635 7.50002 10 -1.5; 636 7.50002 10 -2
188. 637 7.50002 10 -2.5; 638 7.50002 10 -3; 639 8.00002 10 11.5; 640 8.00002 10 11
189. 641 8.00002 10 10.5; 642 8.00002 10 10; 643 8.00002 10 9.50002
190. 644 8.00002 10 9.00002; 645 8.00002 10 8.50002; 646 8.00002 10 8.00002
191. 647 8.00002 10 7.50001; 648 8.00002 10 7.00001; 649 8.00002 10 6.50001
192. 650 8.00002 10 6.00001; 651 8.00002 10 5.50001; 652 8.00002 10 5.00001
193. 653 8.00002 10 4.50001; 654 8.00002 10 4.00001; 655 8.00002 10 3.50001
194. 656 8.00002 10 3.00001; 657 8.00002 10 2.50001; 658 8.00002 10 2.00001
195. 659 8.00002 10 1.5; 660 8.00002 10 1; 661 8.00002 10 0.500003
196. 662 8.00002 10 0; 663 8.00002 10 -0.499998; 664 8.00002 10 -0.999999
197. 665 8.00002 10 -1.5; 666 8.00002 10 -2; 667 8.00002 10 -2.5; 668 8.00002 10 -3
198. 669 8.50002 10 11.5; 670 8.50002 10 11; 671 8.50002 10 10.5; 672 8.50002 10 10
199. 673 8.50002 10 9.50002; 674 8.50002 10 9.00002; 675 8.50002 10 8.50002
200. 676 8.50002 10 8.00002; 677 8.50002 10 7.50001; 678 8.50002 10 7.00001
201. 679 8.50002 10 6.50001; 680 8.50002 10 6.00001; 681 8.50002 10 5.50001
202. 682 8.50002 10 5.00001; 683 8.50002 10 4.50001; 684 8.50002 10 4.00001
203. 685 8.50002 10 3.50001; 686 8.50002 10 3.00001; 687 8.50002 10 2.50001
204. 688 8.50002 10 2.00001; 689 8.50002 10 1.5; 690 8.50002 10 1
205. 691 8.50002 10 0.500003; 692 8.50002 10 0; 693 8.50002 10 -0.499998
206. 694 8.50002 10 -0.999999; 695 8.50002 10 -1.5; 696 8.50002 10 -2
STAAD SPACE -- PAGE NO. 5
207. 697 8.50002 10 -2.5; 698 8.50002 10 -3; 699 9.00002 10 11.5; 700 9.00002 10 11
208. 701 9.00002 10 10.5; 702 9.00002 10 10; 703 9.00002 10 9.50002
209. 704 9.00002 10 9.00002; 705 9.00002 10 8.50002; 706 9.00002 10 8.00002
210. 707 9.00002 10 7.50001; 708 9.00002 10 7.00001; 709 9.00002 10 6.50001
211. 710 9.00002 10 6.00001; 711 9.00002 10 5.50001; 712 9.00002 10 5.00001
212. 713 9.00002 10 4.50001; 714 9.00002 10 4.00001; 715 9.00002 10 3.50001
213. 716 9.00002 10 3.00001; 717 9.00002 10 2.50001; 718 9.00002 10 2.00001
214. 719 9.00002 10 1.5; 720 9.00002 10 1; 721 9.00002 10 0.500003
215. 722 9.00002 10 0; 723 9.00002 10 -0.499998; 724 9.00002 10 -0.999999
216. 725 9.00002 10 -1.5; 726 9.00002 10 -2; 727 9.00002 10 -2.5; 728 9.00002 10 -3
217. 729 9.50002 10 11.5; 730 9.50002 10 11; 731 9.50002 10 10.5; 732 9.50002 10 10
218. 733 9.50002 10 9.50002; 734 9.50002 10 9.00002; 735 9.50002 10 8.50002
219. 736 9.50002 10 8.00002; 737 9.50002 10 7.50001; 738 9.50002 10 7.00001
220. 739 9.50002 10 6.50001; 740 9.50002 10 6.00001; 741 9.50002 10 5.50001
221. 742 9.50002 10 5.00001; 743 9.50002 10 4.50001; 744 9.50002 10 4.00001
222. 745 9.50002 10 3.50001; 746 9.50002 10 3.00001; 747 9.50002 10 2.50001
223. 748 9.50002 10 2.00001; 749 9.50002 10 1.5; 750 9.50002 10 1
224. 751 9.50002 10 0.500003; 752 9.50002 10 0; 753 9.50002 10 -0.499998
225. 754 9.50002 10 -0.999999; 755 9.50002 10 -1.5; 756 9.50002 10 -2
226. 757 9.50002 10 -2.5; 758 9.50002 10 -3; 759 10 10 11.5; 760 10 10 11
227. 761 10 10 10.5; 762 10 10 10; 763 10 10 9.50002; 764 10 10 9.00002
228. 765 10 10 8.50002; 766 10 10 7.50001; 767 10 10 7.00001; 768 10 10 6.50001
229. 769 10 10 6.00001; 770 10 10 5.50001; 771 10 10 5.00001; 772 10 10 4.50001
230. 773 10 10 3.50001; 774 10 10 3.00001; 775 10 10 2.50001; 776 10 10 2.00001
231. 777 10 10 1.5; 778 10 10 1; 779 10 10 0.500003; 780 10 10 -0.499998
232. 781 10 10 -0.999999; 782 10 10 -1.5; 783 10 10 -2; 784 10 10 -2.5
233. 785 10 10 -3
234. MEMBER INCIDENCES
235. 1 1 2; 2 3 4; 4 2 204; 6 4 779; 7 5 6; 8 7 8; 10 6 189; 12 8 772; 13 9 10
236. 14 11 12; 16 10 174; 18 12 765; 19 13 14; 20 15 16; 21 2 206; 22 6 191
237. 23 10 176; 24 14 18; 25 18 30; 32 30 37; 39 37 44; 46 44 51; 53 51 58
238. 60 58 65; 67 65 72; 74 72 79; 81 79 86; 88 86 93; 95 93 100; 102 100 107
239. 109 107 114; 116 114 121; 123 121 128; 130 128 135; 137 135 142; 144 142 149
240. 151 149 16; 164 162 14; 166 164 162; 168 166 164; 170 168 166; 172 170 168
241. 174 172 170; 176 174 172; 178 176 226; 180 177 10; 182 179 177; 184 181 179
242. 186 183 181; 188 185 183; 190 187 185; 192 189 187; 194 191 234; 196 192 6
243. 198 194 192; 200 196 194; 202 198 196; 204 200 198; 206 202 200; 208 204 202
244. 210 206 242; 218 226 256; 219 234 264; 220 242 272; 251 256 286; 252 264 294
245. 253 272 302; 284 286 316; 285 294 324; 286 302 332; 317 316 346; 318 324 354
246. 319 332 362; 350 346 376; 351 354 384; 352 362 392; 383 376 406; 384 384 414
247. 385 392 422; 416 406 436; 417 414 444; 418 422 452; 449 436 466; 450 444 474
248. 451 452 482; 482 466 496; 483 474 504; 484 482 512; 515 496 526; 516 504 534
249. 517 512 542; 548 526 556; 549 534 564; 550 542 572; 581 556 586; 582 564 594
250. 583 572 602; 614 586 616; 615 594 624; 616 602 632; 647 616 646; 648 624 654
251. 649 632 662; 680 646 676; 681 654 684; 682 662 692; 713 676 706; 714 684 714
252. 715 692 722; 746 706 736; 747 714 744; 748 722 752; 779 736 12; 780 744 8
253. 781 752 4; 812 759 16; 813 760 759; 814 761 760; 815 762 761; 816 763 762
254. 817 764 763; 818 765 764; 819 766 12; 820 767 766; 821 768 767; 822 769 768
255. 823 770 769; 824 771 770; 825 772 771; 826 773 8; 827 774 773; 828 775 774
256. 829 776 775; 830 777 776; 831 778 777; 832 779 778
257. ELEMENT INCIDENCES SHELL
258. 26 14 17 19 18; 27 17 20 21 19; 28 20 22 23 21; 29 22 24 25 23; 30 24 26 27 25
259. 31 26 28 29 27; 33 18 19 31 30; 34 19 21 32 31; 35 21 23 33 32; 36 23 25 34 33
260. 37 25 27 35 34; 38 27 29 36 35; 40 30 31 38 37; 41 31 32 39 38; 42 32 33 40 39
261. 43 33 34 41 40; 44 34 35 42 41; 45 35 36 43 42; 47 37 38 45 44; 48 38 39 46 45
262. 49 39 40 47 46; 50 40 41 48 47; 51 41 42 49 48; 52 42 43 50 49; 54 44 45 52 51
STAAD SPACE -- PAGE NO. 6
263. 55 45 46 53 52; 56 46 47 54 53; 57 47 48 55 54; 58 48 49 56 55; 59 49 50 57 56
264. 61 51 52 59 58; 62 52 53 60 59; 63 53 54 61 60; 64 54 55 62 61; 65 55 56 63 62
265. 66 56 57 64 63; 68 58 59 66 65; 69 59 60 67 66; 70 60 61 68 67; 71 61 62 69 68
266. 72 62 63 70 69; 73 63 64 71 70; 75 65 66 73 72; 76 66 67 74 73; 77 67 68 75 74
267. 78 68 69 76 75; 79 69 70 77 76; 80 70 71 78 77; 82 72 73 80 79; 83 73 74 81 80
268. 84 74 75 82 81; 85 75 76 83 82; 86 76 77 84 83; 87 77 78 85 84; 89 79 80 87 86
269. 90 80 81 88 87; 91 81 82 89 88; 92 82 83 90 89; 93 83 84 91 90; 94 84 85 92 91
270. 96 86 87 94 93; 97 87 88 95 94; 98 88 89 96 95; 99 89 90 97 96
271. 100 90 91 98 97; 101 91 92 99 98; 103 93 94 101 100; 104 94 95 102 101
272. 105 95 96 103 102; 106 96 97 104 103; 107 97 98 105 104; 108 98 99 106 105
273. 110 100 101 108 107; 111 101 102 109 108; 112 102 103 110 109
274. 113 103 104 111 110; 114 104 105 112 111; 115 105 106 113 112
275. 117 107 108 115 114; 118 108 109 116 115; 119 109 110 117 116
276. 120 110 111 118 117; 121 111 112 119 118; 122 112 113 120 119
277. 124 114 115 122 121; 125 115 116 123 122; 126 116 117 124 123
278. 127 117 118 125 124; 128 118 119 126 125; 129 119 120 127 126
279. 131 121 122 129 128; 132 122 123 130 129; 133 123 124 131 130
280. 134 124 125 132 131; 135 125 126 133 132; 136 126 127 134 133
281. 138 128 129 136 135; 139 129 130 137 136; 140 130 131 138 137
282. 141 131 132 139 138; 142 132 133 140 139; 143 133 134 141 140
283. 145 135 136 143 142; 146 136 137 144 143; 147 137 138 145 144
284. 148 138 139 146 145; 149 139 140 147 146; 150 140 141 148 147
285. 152 142 143 150 149; 153 143 144 151 150; 154 144 145 152 151
286. 155 145 146 153 152; 156 146 147 154 153; 157 147 148 155 154
287. 158 149 150 156 16; 159 150 151 157 156; 160 151 152 158 157
288. 161 152 153 159 158; 162 153 154 160 159; 163 154 155 161 160
289. 165 162 14 18 163; 167 164 162 163 165; 169 166 164 165 167
290. 171 168 166 167 169; 173 170 168 169 171; 175 172 170 171 173
291. 177 174 172 173 175; 179 10 174 175 176; 181 177 10 176 178
292. 183 179 177 178 180; 185 181 179 180 182; 187 183 181 182 184
293. 189 185 183 184 186; 191 187 185 186 188; 193 189 187 188 190
294. 195 6 189 190 191; 197 192 6 191 193; 199 194 192 193 195; 201 196 194 195 197
295. 203 198 196 197 199; 205 200 198 199 201; 207 202 200 201 203
296. 209 204 202 203 205; 211 2 204 205 206; 212 207 2 206 208; 213 209 207 208 210
297. 214 211 209 210 212; 215 213 211 212 214; 216 215 213 214 216
298. 217 217 215 216 218; 221 163 18 30 219; 222 165 163 219 220
299. 223 167 165 220 221; 224 169 167 221 222; 225 171 169 222 223
300. 226 173 171 223 224; 227 175 173 224 225; 228 176 175 225 226
301. 229 178 176 226 227; 230 180 178 227 228; 231 182 180 228 229
302. 232 184 182 229 230; 233 186 184 230 231; 234 188 186 231 232
303. 235 190 188 232 233; 236 191 190 233 234; 237 193 191 234 235
304. 238 195 193 235 236; 239 197 195 236 237; 240 199 197 237 238
305. 241 201 199 238 239; 242 203 201 239 240; 243 205 203 240 241
306. 244 206 205 241 242; 245 208 206 242 243; 246 210 208 243 244
307. 247 212 210 244 245; 248 214 212 245 246; 249 216 214 246 247
308. 250 218 216 247 248; 254 219 30 37 249; 255 220 219 249 250
309. 256 221 220 250 251; 257 222 221 251 252; 258 223 222 252 253
310. 259 224 223 253 254; 260 225 224 254 255; 261 226 225 255 256
311. 262 227 226 256 257; 263 228 227 257 258; 264 229 228 258 259
312. 265 230 229 259 260; 266 231 230 260 261; 267 232 231 261 262
313. 268 233 232 262 263; 269 234 233 263 264; 270 235 234 264 265
314. 271 236 235 265 266; 272 237 236 266 267; 273 238 237 267 268
315. 274 239 238 268 269; 275 240 239 269 270; 276 241 240 270 271
316. 277 242 241 271 272; 278 243 242 272 273; 279 244 243 273 274
317. 280 245 244 274 275; 281 246 245 275 276; 282 247 246 276 277
318. 283 248 247 277 278; 287 249 37 44 279; 288 250 249 279 280
STAAD SPACE -- PAGE NO. 7
319. 289 251 250 280 281; 290 252 251 281 282; 291 253 252 282 283
320. 292 254 253 283 284; 293 255 254 284 285; 294 256 255 285 286
321. 295 257 256 286 287; 296 258 257 287 288; 297 259 258 288 289
322. 298 260 259 289 290; 299 261 260 290 291; 300 262 261 291 292
323. 301 263 262 292 293; 302 264 263 293 294; 303 265 264 294 295
324. 304 266 265 295 296; 305 267 266 296 297; 306 268 267 297 298
325. 307 269 268 298 299; 308 270 269 299 300; 309 271 270 300 301
326. 310 272 271 301 302; 311 273 272 302 303; 312 274 273 303 304
327. 313 275 274 304 305; 314 276 275 305 306; 315 277 276 306 307
328. 316 278 277 307 308; 320 279 44 51 309; 321 280 279 309 310
329. 322 281 280 310 311; 323 282 281 311 312; 324 283 282 312 313
330. 325 284 283 313 314; 326 285 284 314 315; 327 286 285 315 316
331. 328 287 286 316 317; 329 288 287 317 318; 330 289 288 318 319
332. 331 290 289 319 320; 332 291 290 320 321; 333 292 291 321 322
333. 334 293 292 322 323; 335 294 293 323 324; 336 295 294 324 325
334. 337 296 295 325 326; 338 297 296 326 327; 339 298 297 327 328
335. 340 299 298 328 329; 341 300 299 329 330; 342 301 300 330 331
336. 343 302 301 331 332; 344 303 302 332 333; 345 304 303 333 334
337. 346 305 304 334 335; 347 306 305 335 336; 348 307 306 336 337
338. 349 308 307 337 338; 353 309 51 58 339; 354 310 309 339 340
339. 355 311 310 340 341; 356 312 311 341 342; 357 313 312 342 343
340. 358 314 313 343 344; 359 315 314 344 345; 360 316 315 345 346
341. 361 317 316 346 347; 362 318 317 347 348; 363 319 318 348 349
342. 364 320 319 349 350; 365 321 320 350 351; 366 322 321 351 352
343. 367 323 322 352 353; 368 324 323 353 354; 369 325 324 354 355
344. 370 326 325 355 356; 371 327 326 356 357; 372 328 327 357 358
345. 373 329 328 358 359; 374 330 329 359 360; 375 331 330 360 361
346. 376 332 331 361 362; 377 333 332 362 363; 378 334 333 363 364
347. 379 335 334 364 365; 380 336 335 365 366; 381 337 336 366 367
348. 382 338 337 367 368; 386 339 58 65 369; 387 340 339 369 370
349. 388 341 340 370 371; 389 342 341 371 372; 390 343 342 372 373
350. 391 344 343 373 374; 392 345 344 374 375; 393 346 345 375 376
351. 394 347 346 376 377; 395 348 347 377 378; 396 349 348 378 379
352. 397 350 349 379 380; 398 351 350 380 381; 399 352 351 381 382
353. 400 353 352 382 383; 401 354 353 383 384; 402 355 354 384 385
354. 403 356 355 385 386; 404 357 356 386 387; 405 358 357 387 388
355. 406 359 358 388 389; 407 360 359 389 390; 408 361 360 390 391
356. 409 362 361 391 392; 410 363 362 392 393; 411 364 363 393 394
357. 412 365 364 394 395; 413 366 365 395 396; 414 367 366 396 397
358. 415 368 367 397 398; 419 369 65 72 399; 420 370 369 399 400
359. 421 371 370 400 401; 422 372 371 401 402; 423 373 372 402 403
360. 424 374 373 403 404; 425 375 374 404 405; 426 376 375 405 406
361. 427 377 376 406 407; 428 378 377 407 408; 429 379 378 408 409
362. 430 380 379 409 410; 431 381 380 410 411; 432 382 381 411 412
363. 433 383 382 412 413; 434 384 383 413 414; 435 385 384 414 415
364. 436 386 385 415 416; 437 387 386 416 417; 438 388 387 417 418
365. 439 389 388 418 419; 440 390 389 419 420; 441 391 390 420 421
366. 442 392 391 421 422; 443 393 392 422 423; 444 394 393 423 424
367. 445 395 394 424 425; 446 396 395 425 426; 447 397 396 426 427
368. 448 398 397 427 428; 452 399 72 79 429; 453 400 399 429 430
369. 454 401 400 430 431; 455 402 401 431 432; 456 403 402 432 433
370. 457 404 403 433 434; 458 405 404 434 435; 459 406 405 435 436
371. 460 407 406 436 437; 461 408 407 437 438; 462 409 408 438 439
372. 463 410 409 439 440; 464 411 410 440 441; 465 412 411 441 442
373. 466 413 412 442 443; 467 414 413 443 444; 468 415 414 444 445
374. 469 416 415 445 446; 470 417 416 446 447; 471 418 417 447 448
STAAD SPACE -- PAGE NO. 8
375. 472 419 418 448 449; 473 420 419 449 450; 474 421 420 450 451
376. 475 422 421 451 452; 476 423 422 452 453; 477 424 423 453 454
377. 478 425 424 454 455; 479 426 425 455 456; 480 427 426 456 457
378. 481 428 427 457 458; 485 429 79 86 459; 486 430 429 459 460
379. 487 431 430 460 461; 488 432 431 461 462; 489 433 432 462 463
380. 490 434 433 463 464; 491 435 434 464 465; 492 436 435 465 466
381. 493 437 436 466 467; 494 438 437 467 468; 495 439 438 468 469
382. 496 440 439 469 470; 497 441 440 470 471; 498 442 441 471 472
383. 499 443 442 472 473; 500 444 443 473 474; 501 445 444 474 475
384. 502 446 445 475 476; 503 447 446 476 477; 504 448 447 477 478
385. 505 449 448 478 479; 506 450 449 479 480; 507 451 450 480 481
386. 508 452 451 481 482; 509 453 452 482 483; 510 454 453 483 484
387. 511 455 454 484 485; 512 456 455 485 486; 513 457 456 486 487
388. 514 458 457 487 488; 518 459 86 93 489; 519 460 459 489 490
389. 520 461 460 490 491; 521 462 461 491 492; 522 463 462 492 493
390. 523 464 463 493 494; 524 465 464 494 495; 525 466 465 495 496
391. 526 467 466 496 497; 527 468 467 497 498; 528 469 468 498 499
392. 529 470 469 499 500; 530 471 470 500 501; 531 472 471 501 502
393. 532 473 472 502 503; 533 474 473 503 504; 534 475 474 504 505
394. 535 476 475 505 506; 536 477 476 506 507; 537 478 477 507 508
395. 538 479 478 508 509; 539 480 479 509 510; 540 481 480 510 511
396. 541 482 481 511 512; 542 483 482 512 513; 543 484 483 513 514
397. 544 485 484 514 515; 545 486 485 515 516; 546 487 486 516 517
398. 547 488 487 517 518; 551 489 93 100 519; 552 490 489 519 520
399. 553 491 490 520 521; 554 492 491 521 522; 555 493 492 522 523
400. 556 494 493 523 524; 557 495 494 524 525; 558 496 495 525 526
401. 559 497 496 526 527; 560 498 497 527 528; 561 499 498 528 529
402. 562 500 499 529 530; 563 501 500 530 531; 564 502 501 531 532
403. 565 503 502 532 533; 566 504 503 533 534; 567 505 504 534 535
404. 568 506 505 535 536; 569 507 506 536 537; 570 508 507 537 538
405. 571 509 508 538 539; 572 510 509 539 540; 573 511 510 540 541
406. 574 512 511 541 542; 575 513 512 542 543; 576 514 513 543 544
407. 577 515 514 544 545; 578 516 515 545 546; 579 517 516 546 547
408. 580 518 517 547 548; 584 519 100 107 549; 585 520 519 549 550
409. 586 521 520 550 551; 587 522 521 551 552; 588 523 522 552 553
410. 589 524 523 553 554; 590 525 524 554 555; 591 526 525 555 556
411. 592 527 526 556 557; 593 528 527 557 558; 594 529 528 558 559
412. 595 530 529 559 560; 596 531 530 560 561; 597 532 531 561 562
413. 598 533 532 562 563; 599 534 533 563 564; 600 535 534 564 565
414. 601 536 535 565 566; 602 537 536 566 567; 603 538 537 567 568
415. 604 539 538 568 569; 605 540 539 569 570; 606 541 540 570 571
416. 607 542 541 571 572; 608 543 542 572 573; 609 544 543 573 574
417. 610 545 544 574 575; 611 546 545 575 576; 612 547 546 576 577
418. 613 548 547 577 578; 617 549 107 114 579; 618 550 549 579 580
419. 619 551 550 580 581; 620 552 551 581 582; 621 553 552 582 583
420. 622 554 553 583 584; 623 555 554 584 585; 624 556 555 585 586
421. 625 557 556 586 587; 626 558 557 587 588; 627 559 558 588 589
422. 628 560 559 589 590; 629 561 560 590 591; 630 562 561 591 592
423. 631 563 562 592 593; 632 564 563 593 594; 633 565 564 594 595
424. 634 566 565 595 596; 635 567 566 596 597; 636 568 567 597 598
425. 637 569 568 598 599; 638 570 569 599 600; 639 571 570 600 601
426. 640 572 571 601 602; 641 573 572 602 603; 642 574 573 603 604
427. 643 575 574 604 605; 644 576 575 605 606; 645 577 576 606 607
428. 646 578 577 607 608; 650 579 114 121 609; 651 580 579 609 610
429. 652 581 580 610 611; 653 582 581 611 612; 654 583 582 612 613
430. 655 584 583 613 614; 656 585 584 614 615; 657 586 585 615 616
STAAD SPACE -- PAGE NO. 9
431. 658 587 586 616 617; 659 588 587 617 618; 660 589 588 618 619
432. 661 590 589 619 620; 662 591 590 620 621; 663 592 591 621 622
433. 664 593 592 622 623; 665 594 593 623 624; 666 595 594 624 625
434. 667 596 595 625 626; 668 597 596 626 627; 669 598 597 627 628
435. 670 599 598 628 629; 671 600 599 629 630; 672 601 600 630 631
436. 673 602 601 631 632; 674 603 602 632 633; 675 604 603 633 634
437. 676 605 604 634 635; 677 606 605 635 636; 678 607 606 636 637
438. 679 608 607 637 638; 683 609 121 128 639; 684 610 609 639 640
439. 685 611 610 640 641; 686 612 611 641 642; 687 613 612 642 643
440. 688 614 613 643 644; 689 615 614 644 645; 690 616 615 645 646
441. 691 617 616 646 647; 692 618 617 647 648; 693 619 618 648 649
442. 694 620 619 649 650; 695 621 620 650 651; 696 622 621 651 652
443. 697 623 622 652 653; 698 624 623 653 654; 699 625 624 654 655
444. 700 626 625 655 656; 701 627 626 656 657; 702 628 627 657 658
445. 703 629 628 658 659; 704 630 629 659 660; 705 631 630 660 661
446. 706 632 631 661 662; 707 633 632 662 663; 708 634 633 663 664
447. 709 635 634 664 665; 710 636 635 665 666; 711 637 636 666 667
448. 712 638 637 667 668; 716 639 128 135 669; 717 640 639 669 670
449. 718 641 640 670 671; 719 642 641 671 672; 720 643 642 672 673
450. 721 644 643 673 674; 722 645 644 674 675; 723 646 645 675 676
451. 724 647 646 676 677; 725 648 647 677 678; 726 649 648 678 679
452. 727 650 649 679 680; 728 651 650 680 681; 729 652 651 681 682
453. 730 653 652 682 683; 731 654 653 683 684; 732 655 654 684 685
454. 733 656 655 685 686; 734 657 656 686 687; 735 658 657 687 688
455. 736 659 658 688 689; 737 660 659 689 690; 738 661 660 690 691
456. 739 662 661 691 692; 740 663 662 692 693; 741 664 663 693 694
457. 742 665 664 694 695; 743 666 665 695 696; 744 667 666 696 697
458. 745 668 667 697 698; 749 669 135 142 699; 750 670 669 699 700
459. 751 671 670 700 701; 752 672 671 701 702; 753 673 672 702 703
460. 754 674 673 703 704; 755 675 674 704 705; 756 676 675 705 706
461. 757 677 676 706 707; 758 678 677 707 708; 759 679 678 708 709
462. 760 680 679 709 710; 761 681 680 710 711; 762 682 681 711 712
463. 763 683 682 712 713; 764 684 683 713 714; 765 685 684 714 715
464. 766 686 685 715 716; 767 687 686 716 717; 768 688 687 717 718
465. 769 689 688 718 719; 770 690 689 719 720; 771 691 690 720 721
466. 772 692 691 721 722; 773 693 692 722 723; 774 694 693 723 724
467. 775 695 694 724 725; 776 696 695 725 726; 777 697 696 726 727
468. 778 698 697 727 728; 782 699 142 149 729; 783 700 699 729 730
469. 784 701 700 730 731; 785 702 701 731 732; 786 703 702 732 733
470. 787 704 703 733 734; 788 705 704 734 735; 789 706 705 735 736
471. 790 707 706 736 737; 791 708 707 737 738; 792 709 708 738 739
472. 793 710 709 739 740; 794 711 710 740 741; 795 712 711 741 742
473. 796 713 712 742 743; 797 714 713 743 744; 798 715 714 744 745
474. 799 716 715 745 746; 800 717 716 746 747; 801 718 717 747 748
475. 802 719 718 748 749; 803 720 719 749 750; 804 721 720 750 751
476. 805 722 721 751 752; 806 723 722 752 753; 807 724 723 753 754
477. 808 725 724 754 755; 809 726 725 755 756; 810 727 726 756 757
478. 811 728 727 757 758; 833 729 149 16 759; 834 730 729 759 760
479. 835 731 730 760 761; 836 732 731 761 762; 837 733 732 762 763
480. 838 734 733 763 764; 839 735 734 764 765; 840 736 735 765 12
481. 841 737 736 12 766; 842 738 737 766 767; 843 739 738 767 768
482. 844 740 739 768 769; 845 741 740 769 770; 846 742 741 770 771
483. 847 743 742 771 772; 848 744 743 772 8; 849 745 744 8 773; 850 746 745 773 774
484. 851 747 746 774 775; 852 748 747 775 776; 853 749 748 776 777
485. 854 750 749 777 778; 855 751 750 778 779; 856 752 751 779 4; 857 753 752 4 780
486. 858 754 753 780 781; 859 755 754 781 782; 860 756 755 782 783
STAAD SPACE -- PAGE NO. 10
487. 861 757 756 783 784; 862 758 757 784 785
488. ELEMENT PROPERTY
489. 26 TO 31 33 TO 38 40 TO 45 47 TO 52 54 TO 59 61 TO 66 68 TO 73 75 TO 80 82 -
490. 83 TO 87 89 TO 94 96 TO 101 103 TO 108 110 TO 115 117 TO 122 124 TO 129 131 -
491. 132 TO 136 138 TO 143 145 TO 150 152 TO 163 165 167 169 171 173 175 177 179 -
492. 181 183 185 187 189 191 193 195 197 199 201 203 205 207 209 211 TO 217 221 -
493. 222 TO 250 254 TO 283 287 TO 316 320 TO 349 353 TO 382 386 TO 415 419 TO 448 -
494. 452 TO 481 485 TO 514 518 TO 547 551 TO 580 584 TO 613 617 TO 646 -
495. 650 TO 679 683 TO 712 716 TO 745 749 TO 778 782 TO 811 833 TO 861 -
496. 862 THICKNESS 0.9
497. DEFINE MATERIAL START
498. ISOTROPIC CONCRETE
499. E 2.17184E+07
500. POISSON 0.17
501. DENSITY 23.5615
502. ALPHA 5.5E-06
503. DAMP 0.05
504. G 9.28137E+06
505. TYPE CONCRETE
506. STRENGTH FCU 27578.9
507. END DEFINE MATERIAL
508. MEMBER PROPERTY
509. 1 2 7 8 13 14 19 20 PRIS YD 1.5
510. 21 TO 25 32 39 46 53 60 67 74 81 88 95 102 109 116 123 130 137 144 151 178 -
511. 194 210 218 TO 220 251 TO 253 284 TO 286 317 TO 319 350 TO 352 383 TO 385 -
512. 416 TO 418 449 TO 451 482 TO 484 515 TO 517 548 TO 550 581 TO 583 -
513. 614 TO 616 647 TO 649 680 TO 682 713 TO 715 746 TO 748 779 TO 780 -
514. 781 TAPERED 1.2 0.5 1.2 0.6 0.2 0.6 0.2
515. 4 6 10 12 16 18 164 166 168 170 172 174 176 180 182 184 186 188 190 192 196 -
516. 198 200 202 204 206 208 812 TO 832 PRIS YD 1 ZD 0.2
517. CONSTANTS
518. MATERIAL CONCRETE ALL
519. SUPPORTS
520. 1 3 5 7 9 11 13 15 FIXED
521. LOAD 1 LOADTYPE SNOW TITLE SNOW LOAD
522. MEMBER LOAD
523. 21 TO 25 32 39 46 53 60 67 74 81 88 95 102 109 116 123 130 137 144 151 178 -
524. 194 210 218 TO 220 251 TO 253 284 TO 286 317 TO 319 350 TO 352 383 TO 385 -
525. 416 TO 418 449 TO 451 482 TO 484 515 TO 517 548 TO 550 581 TO 583 -
526. 614 TO 616 647 TO 649 680 TO 682 713 TO 715 746 TO 748 779 TO 780 -
527. 781 UNI GY -30
528. LOAD 2 LOADTYPE SNOW TITLE MINIMUM SNOW LOAD AS PER IRC 6
529. ELEMENT LOAD
530. 26 TO 31 33 TO 38 40 TO 45 47 TO 52 54 TO 59 61 TO 66 68 TO 73 75 TO 80 82 -
531. 83 TO 87 89 TO 94 96 TO 101 103 TO 108 110 TO 115 117 TO 122 124 TO 129 131 -
532. 132 TO 136 138 TO 143 145 TO 150 152 TO 163 165 167 169 171 173 175 177 179 -
533. 181 183 185 187 189 191 193 195 197 199 201 203 205 207 209 211 TO 217 221 -
534. 222 TO 250 254 TO 283 287 TO 316 320 TO 349 353 TO 382 386 TO 415 419 TO 448 -
535. 452 TO 481 485 TO 514 518 TO 547 551 TO 580 584 TO 613 617 TO 646 -
536. 650 TO 679 683 TO 712 716 TO 745 749 TO 778 782 TO 811 833 TO 862 PR GY -9
537. PERFORM ANALYSIS
STAAD SPACE -- PAGE NO. 11
P R O B L E M S T A T I S T I C S
-----------------------------------
NUMBER OF JOINTS 785 NUMBER OF MEMBERS 136
NUMBER OF PLATES 720 NUMBER OF SOLIDS 0
NUMBER OF SURFACES 0 NUMBER OF SUPPORTS 8
Using 64-bit analysis engine.
SOLVER USED IS THE IN-CORE ADVANCED MATH SOLVER
TOTAL PRIMARY LOAD CASES = 2, TOTAL DEGREES OF FREEDOM = 4662
TOTAL LOAD COMBINATION CASES = 0 SO FAR.
538. FINISH
